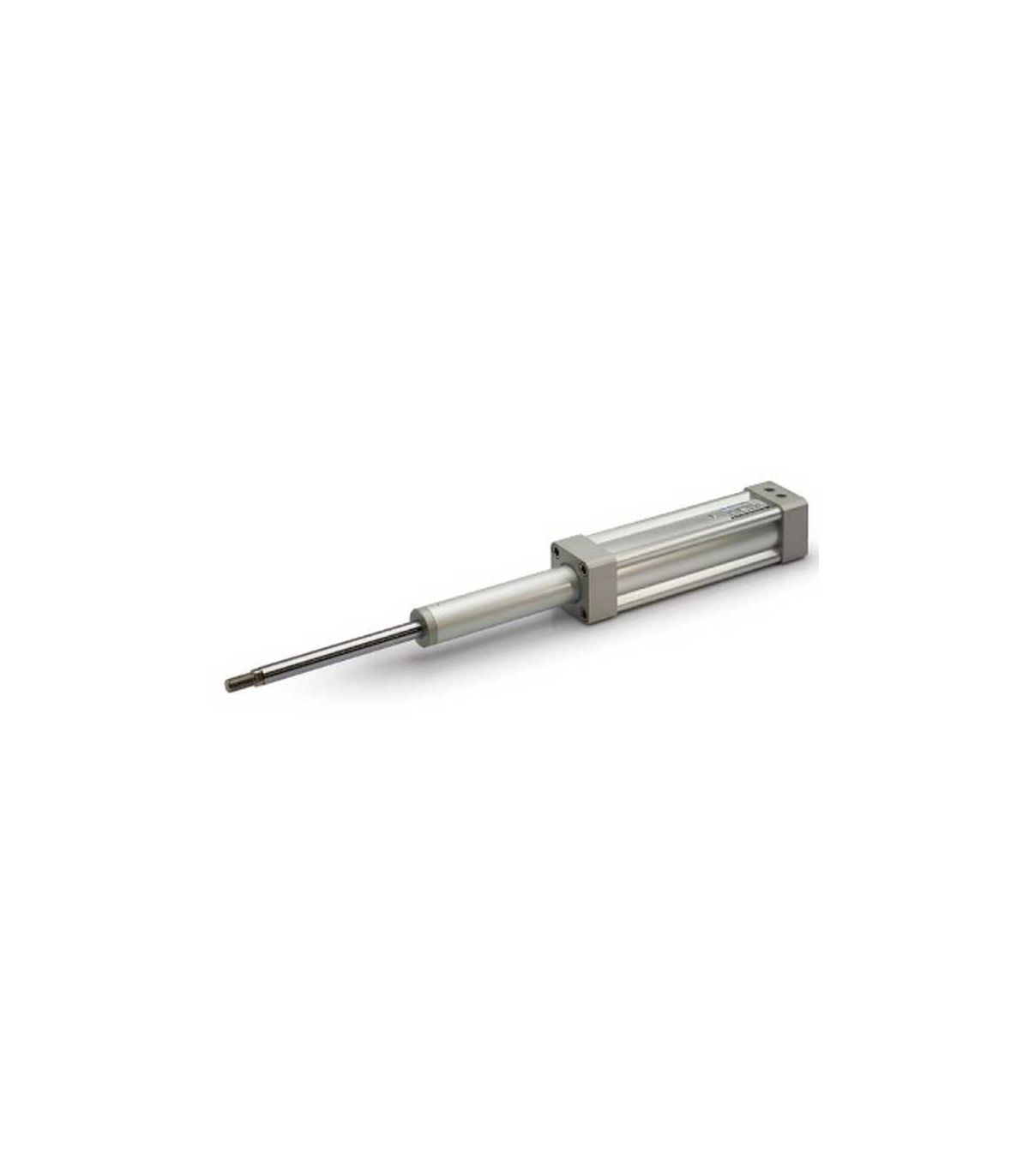

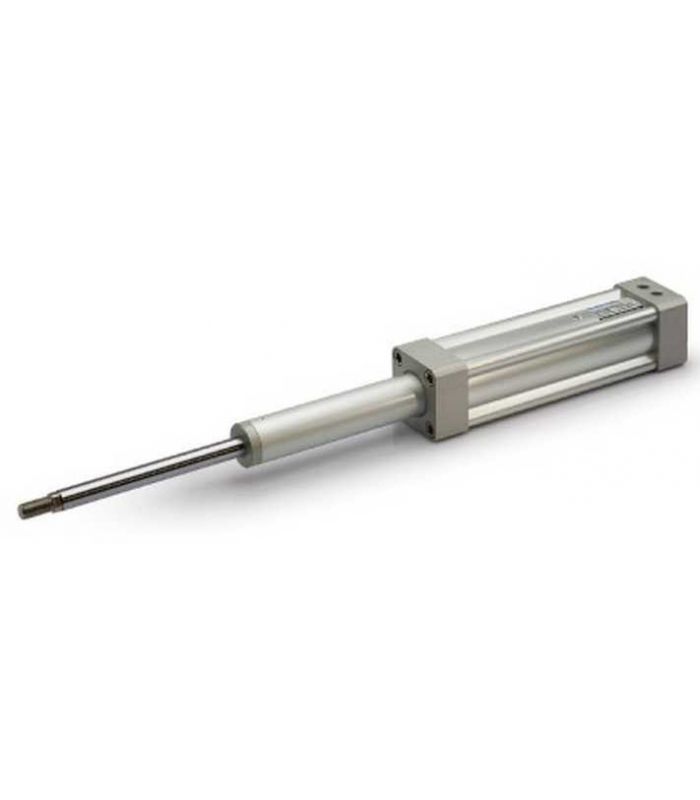

TELESKOPZYLINDER MIT 2 VERLÄNGERUNGEN TLDB

Teleskopzylinder der TLDB-Serie sind Linearantriebe, die einen Hub ausführen, der größer ist als die Gesamtlänge des geschlossenen Zylinders. Das Designkonzept dieser Zylinder besteht darin, einen Zylinder in einen anderen einzusetzen, daher wird die Auswahl auf der Grundlage der Stärke der letzten Verlängerung (der mit dem kleinsten Durchmesser) getroffen. Auf dieser Grundlage werden sie in zwei Durchmessern 32 und 50 hergestellt.

• Hergestellt nach ISO-15552-Standard
• Hemd und Zylinderköpfe aus eloxiertem Aluminium.
• Schaft aus verchromtem Stahl.
• Elastische Endlagendämpfung.
• Flüssigkeit: Gefilterte Luft 40 Mikron.
• Betriebstemperatur -10 °C / 80 °C
• Arbeitsdruck 1 - 7 bar.
• Bitten Sie um Informationen zu anderen Karrieren, die nicht im Internet zu finden sind.

WICHTIGE HINWEISE FÜR DEN RICHTIGEN BETRIEB.

1. Aufgrund der geringen Rückstellkraft ist der Teleskopzylinder für den Einsatz im Schubbetrieb geeignet.
2. Die bewegte Last darf nur geführt werden, wenn der Zylinder axiale Lasten trägt.
3. Die Reihenfolge der Ausgangsstufe ist zufällig, während die Rückgabe sequentiell von der höchsten zur niedrigsten erfolgt.
4. Durch die Vergrößerung des Zylinderhubs erhöht sich die Wartezeit für die Bewegungsumkehr durch Ansteuerung aller Auszüge.
5. Eine Geschwindigkeitsregulierung ist nur für den Rückweg möglich. Der Förderhub kann über einen Druckregler am Vorschub eingestellt werden.
6. Es ist nicht für die Verwendung mit Magnetsensoren vorbereitet.
