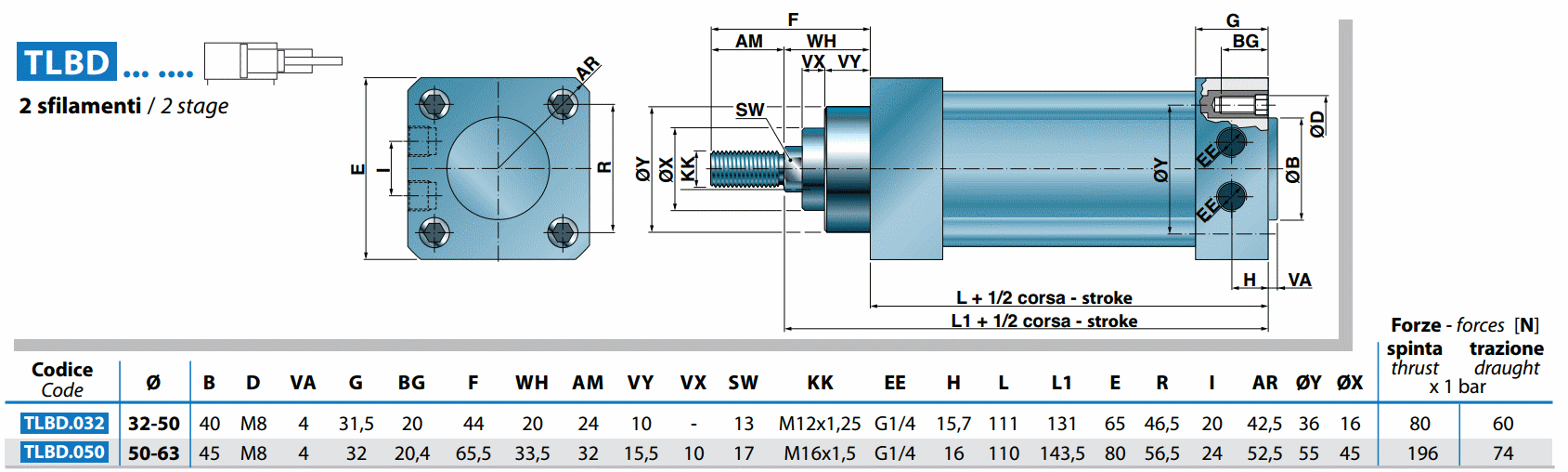

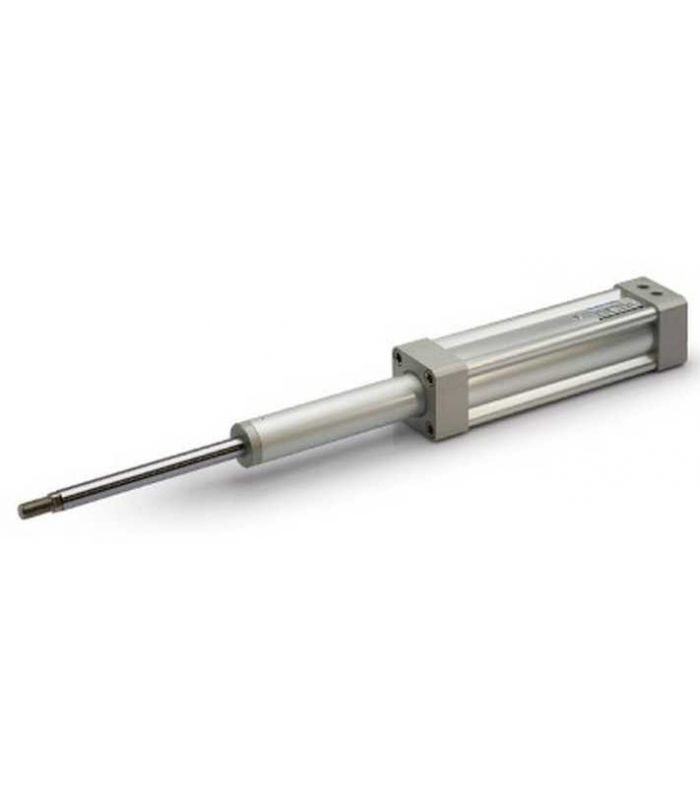

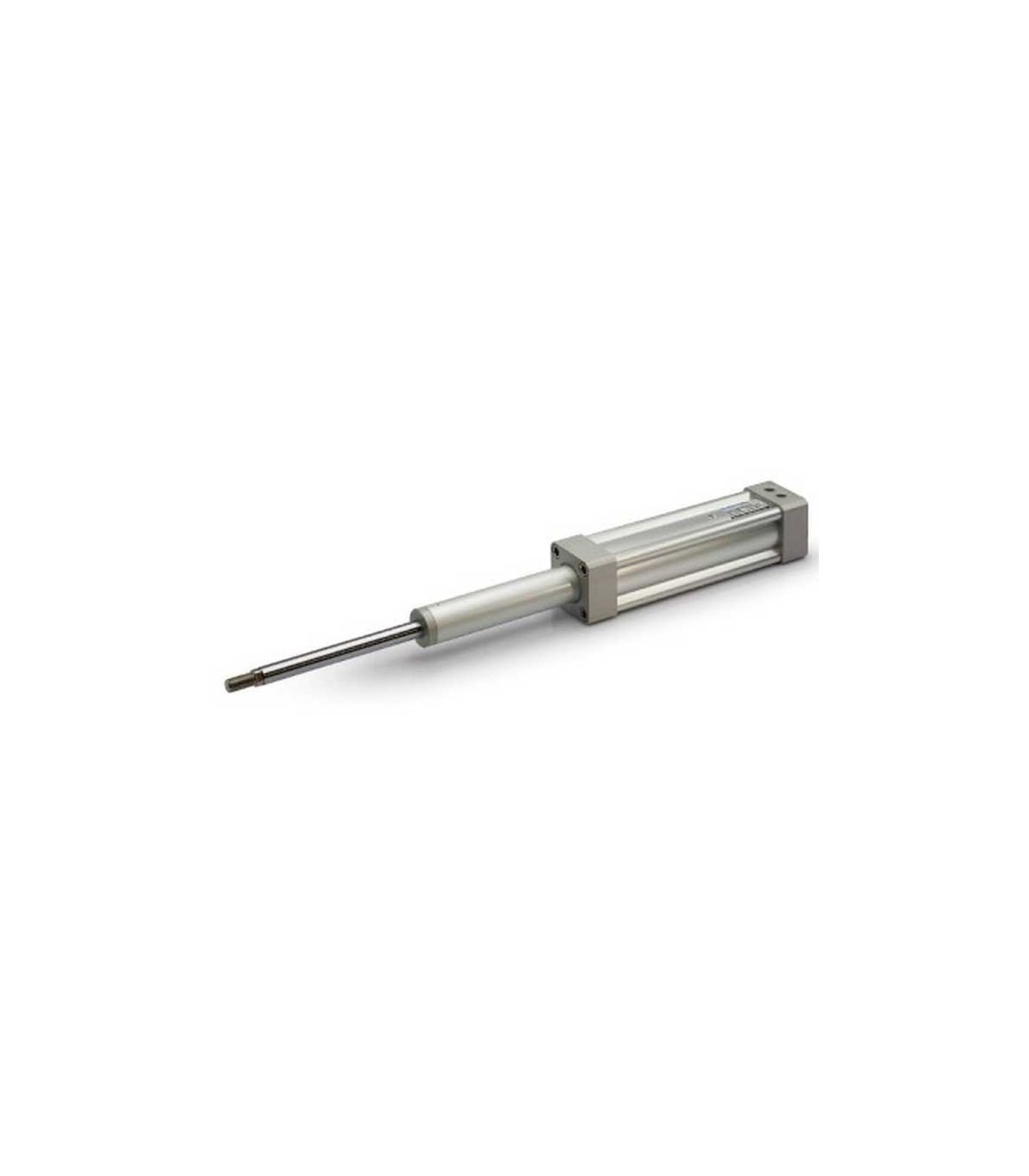

CYLINDRE TÉLESCOPIQUE À 2 RALLONGES TLDB

Les vérins télescopiques de la série TLDB sont des actionneurs linéaires qui effectuent une course supérieure à la longueur totale du cylindre fermé. Le concept de conception de ces cylindres est d'insérer un cylindre dans un autre, le choix se fait donc en fonction de la résistance de la dernière extension (celle avec le plus petit diamètre). Sur cette base, ils sont réalisés en 2 diamètres 32 et 50.

• Fabriqué selon la norme ISO-15552
• Chemise et culasses en aluminium anodisé.
• Arbre en acier chromé.
• Amortissement élastique en fin de course.
• Fluide : Air filtré 40 microns.
• Température de service -10ºC / 80ºC
• Pression de service 1 à 7 bars.
• Demandez des informations sur d'autres carrières qui ne sont pas disponibles sur le Web.

REMARQUES IMPORTANTES POUR UN FONCTIONNEMENT CORRECT.

1. Le vérin télescopique est adapté à une utilisation en poussée en raison de la faible force développée en retour.
2. La charge mobile doit être guidée uniquement lorsque le vérin supporte des charges axiales.
3. L'ordre de l'étage de sortie est aléatoire, tandis que le retour est séquentiel, du plus élevé au plus faible.
4. En augmentant la course du vérin, le temps d'attente pour l'inversion du mouvement en entraînant toutes les extensions augmente.
5. La régulation de vitesse ne peut se faire que pour le retour. Pour la course de sortie, elle peut être réglée par un régulateur de pression sur l'alimentation.
6. Il n'est pas préparé pour être utilisé avec des capteurs magnétiques.
