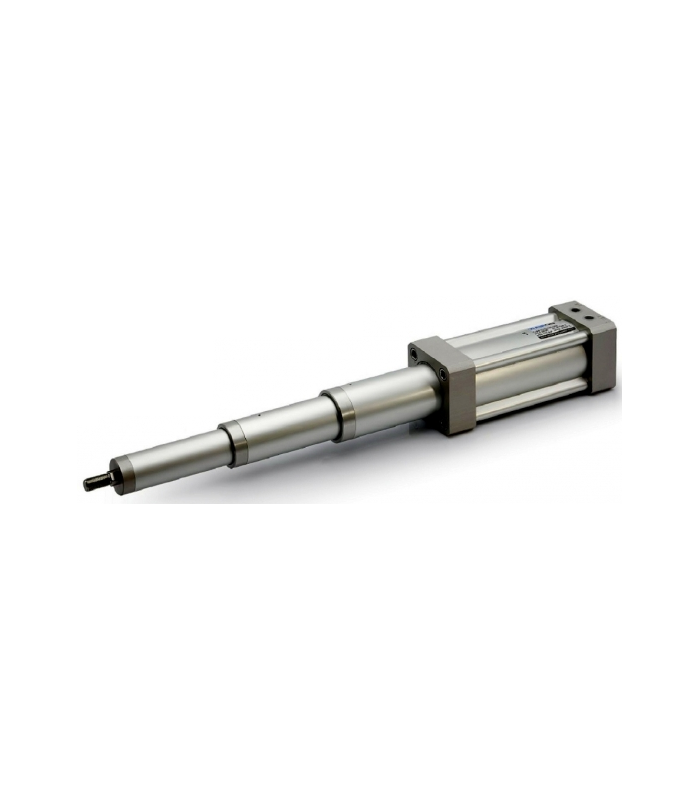

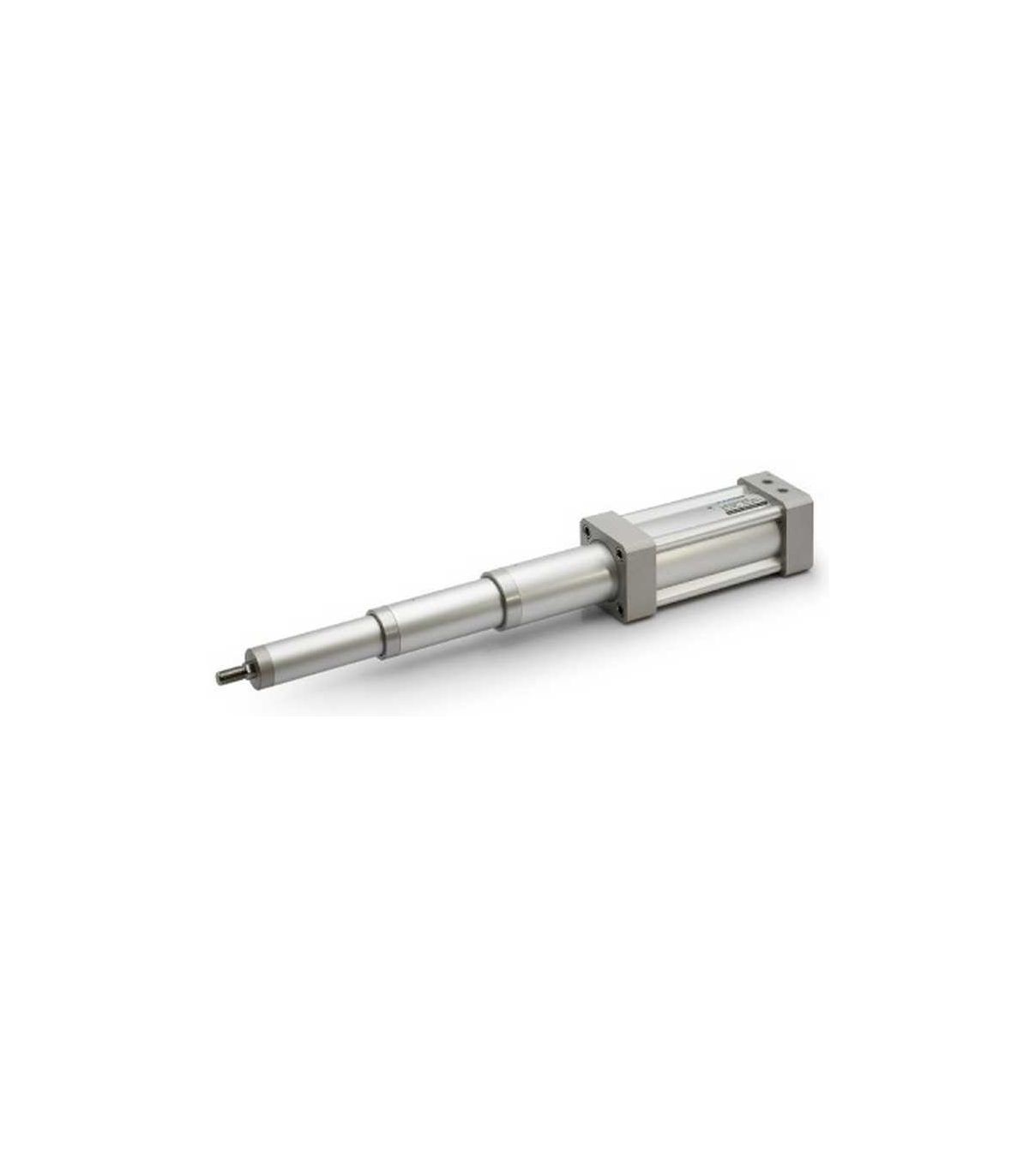

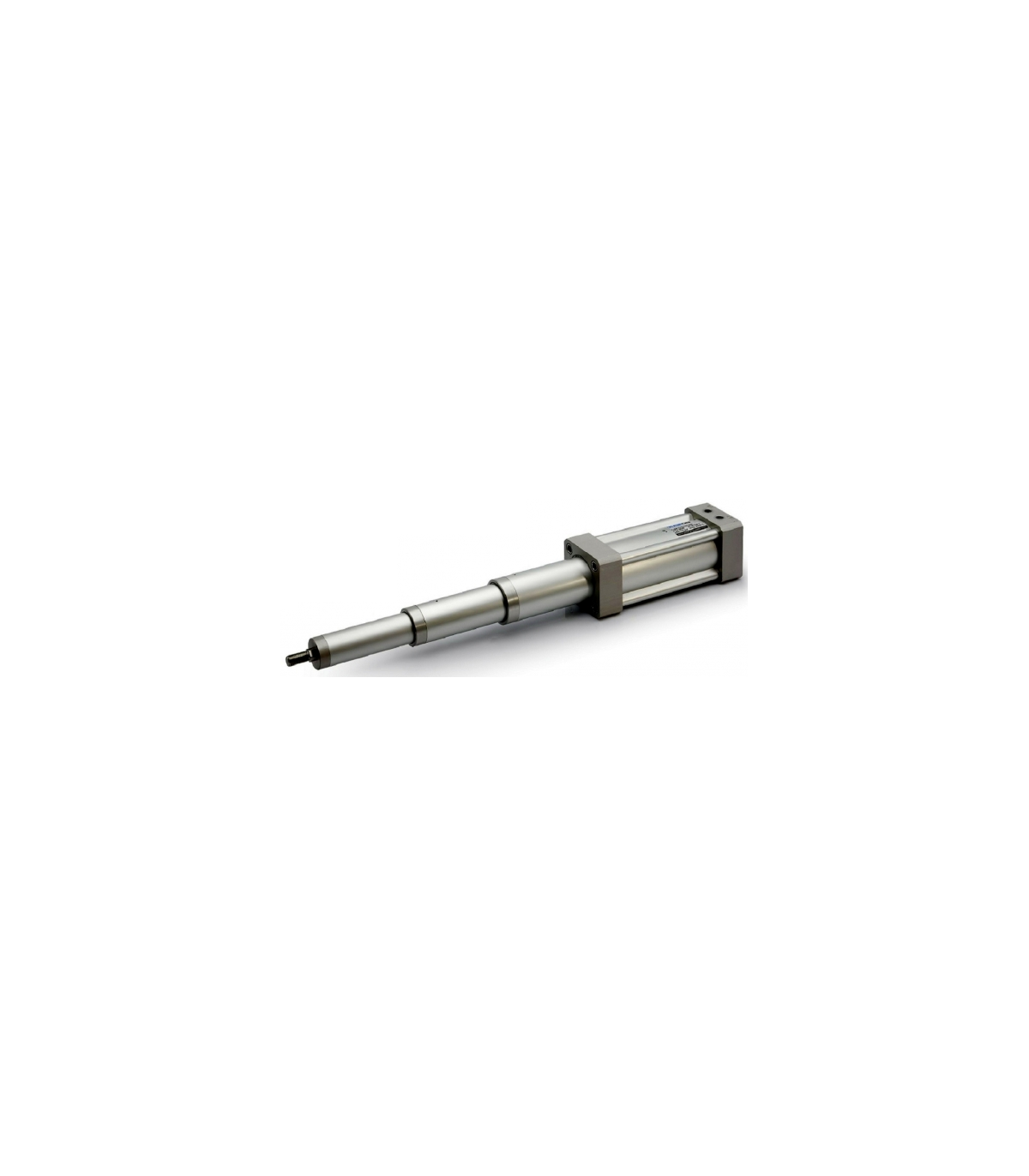

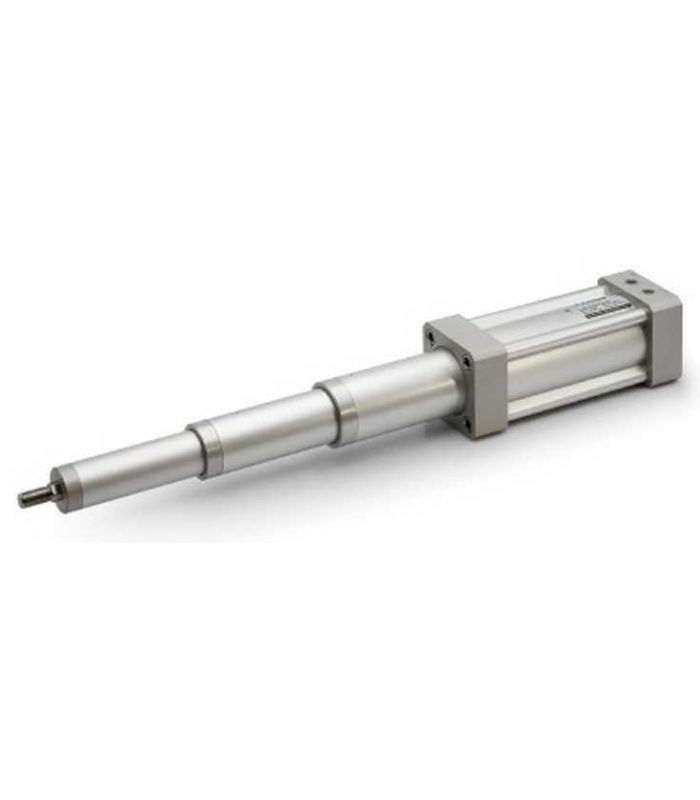

TLTD 3-ZYLINDER MIT AUSZIEHUNG

TLTD 3-fach Teleskopzylinder

Ein TLTD 3-fach Teleskopzylinder ist ein hydraulischer Aktor, der so konstruiert ist, dass er aus einer kompakten eingefahrenen Länge einen großen Hub ermöglicht, und zwar mittels drei progressiv ausfahrbarer Stufen .

Es handelt sich um einen teleskopierbaren Hydraulikzylinder, der aus drei konzentrischen Rohren (Verlängerungen) besteht, die sich beim Anlegen von Hydraulikdruck nacheinander ausfahren. Das Modell TLTD ist für industrielle oder mobile Anwendungen konzipiert, bei denen Festigkeit, Stabilität und ein großer Hub erforderlich sind.

Gängige Anwendungen

• Muldenkipper und Kipplaster
• Industrie- und Landwirtschaftsmaschinen
• Hebezeuge
• Mobile Hydrauliksysteme

Wichtige Hinweise für den ordnungsgemäßen Betrieb

1. Der Teleskopzylinder eignet sich aufgrund der geringen Kraft, die beim Rückhub entsteht, zum Schieben.
2. Die bewegliche Last sollte nur dann geführt werden, wenn der Zylinder axiale Lasten trägt.
3. Die Reihenfolge der Ausstiegsphasen ist zufällig, die Rückkehr erfolgt sequenziell, vom höchsten zum niedrigsten Wert.
4. Durch die Vergrößerung des Zylinderhubs verlängert sich die Wartezeit bis zur Umkehr der Bewegung durch Antreiben aller Verlängerungen.
5. Die Drehzahlregelung ist nur für den Rückhub möglich. Der Ausfahrhub kann über einen Druckregler im Netzteil eingestellt werden.

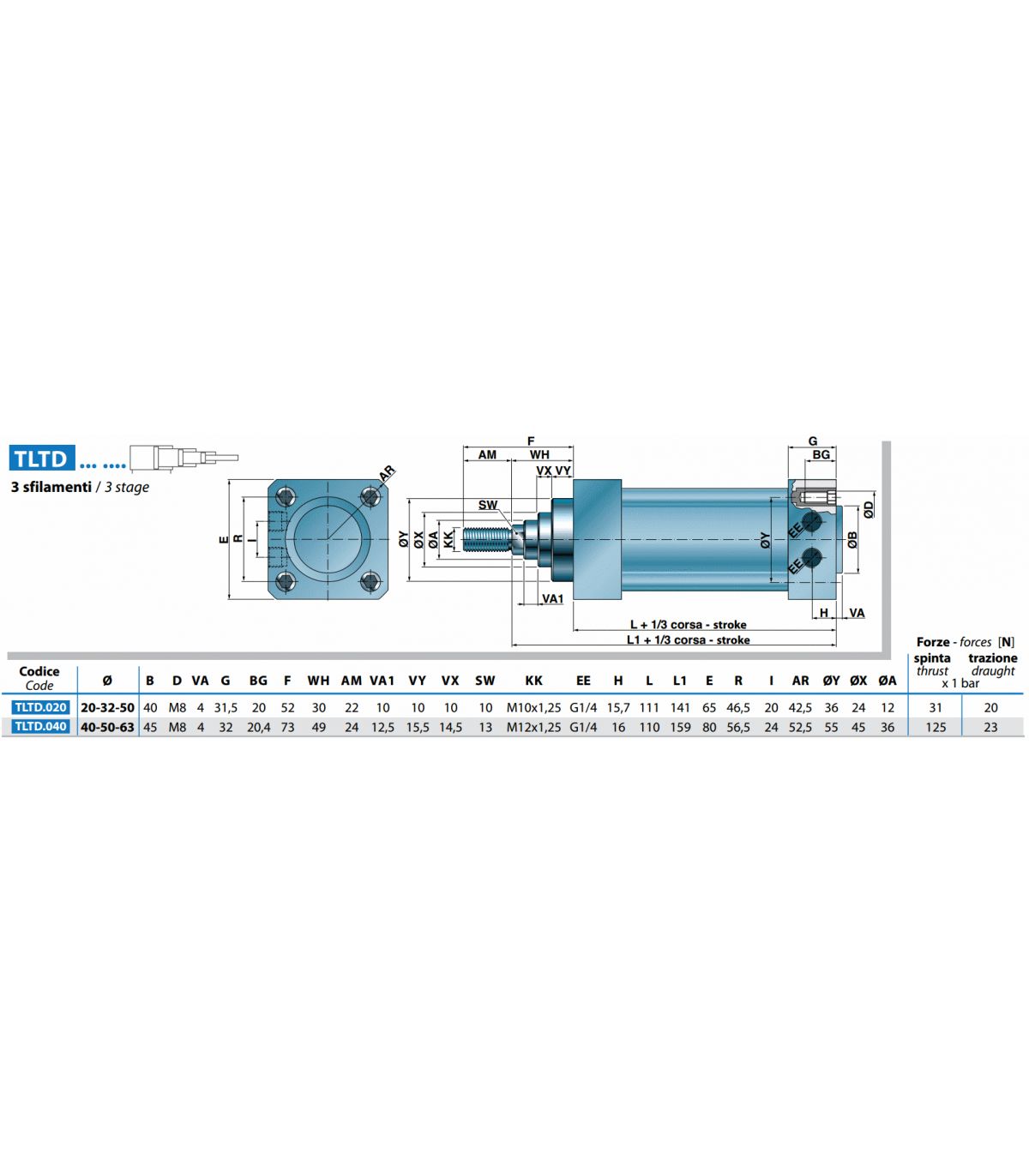

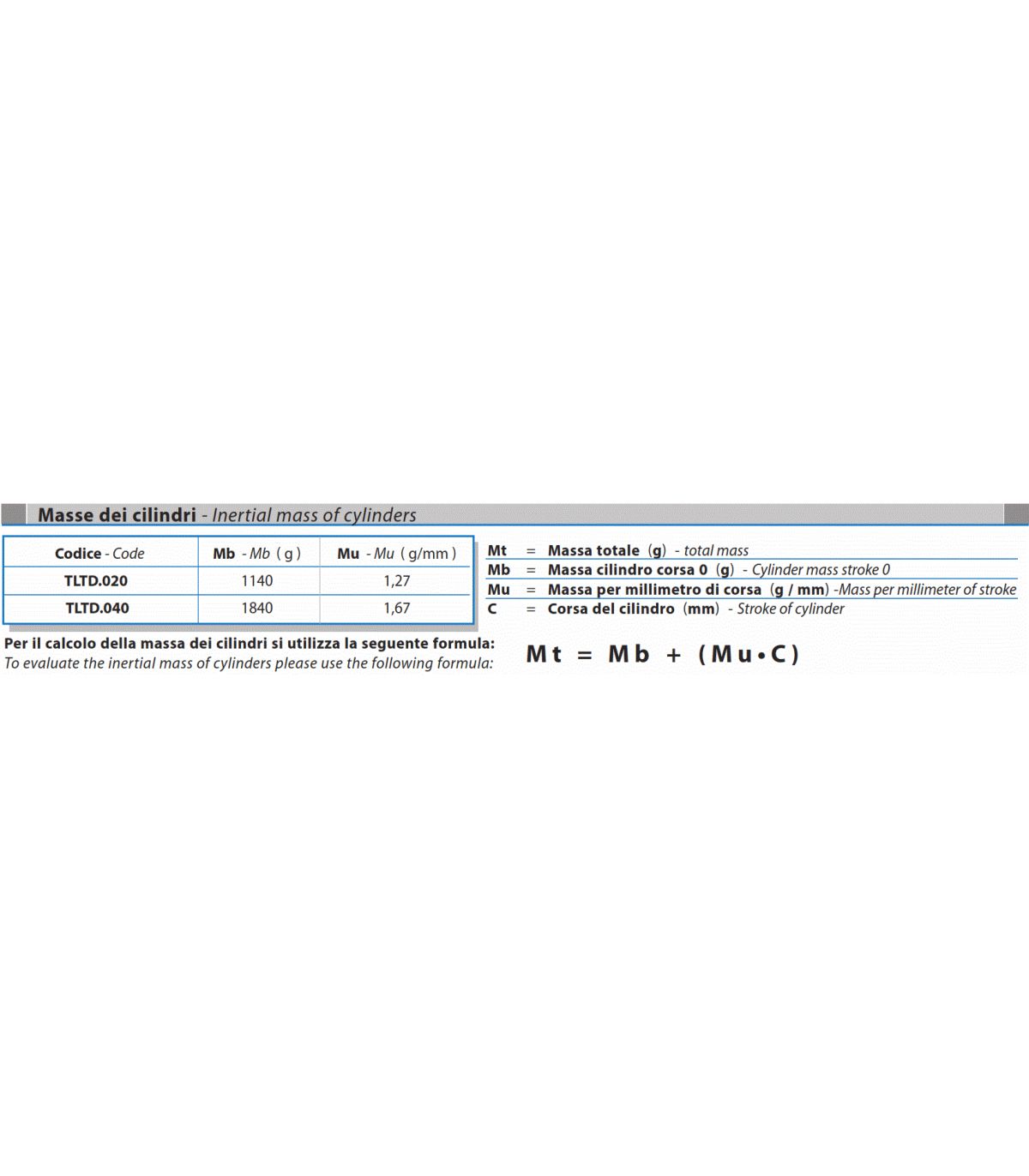

Technische Spezifikationen des TLTD 3-fach Teleskopzylinders:
