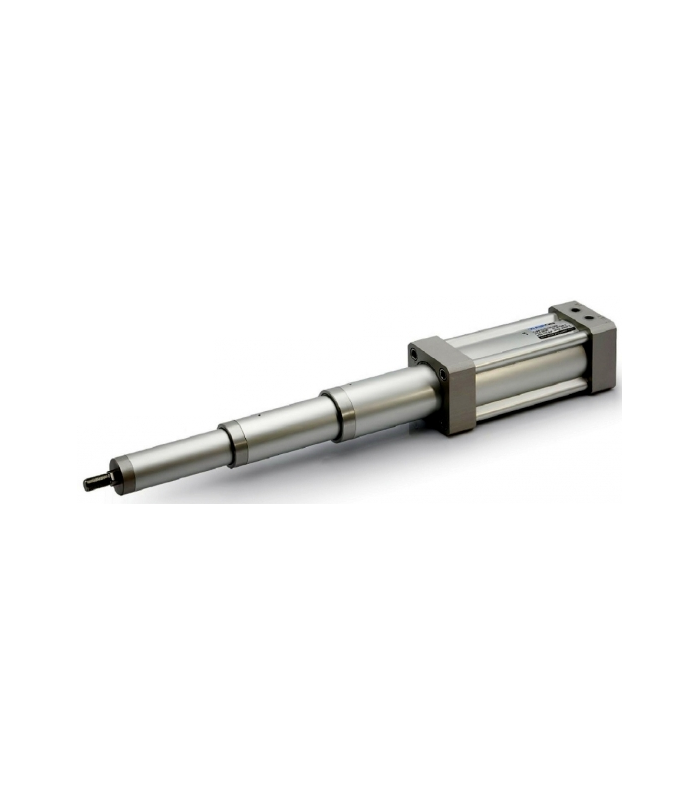

CILINDRO TELESCÓPICO DE 3 EXTENSIONES TLTD

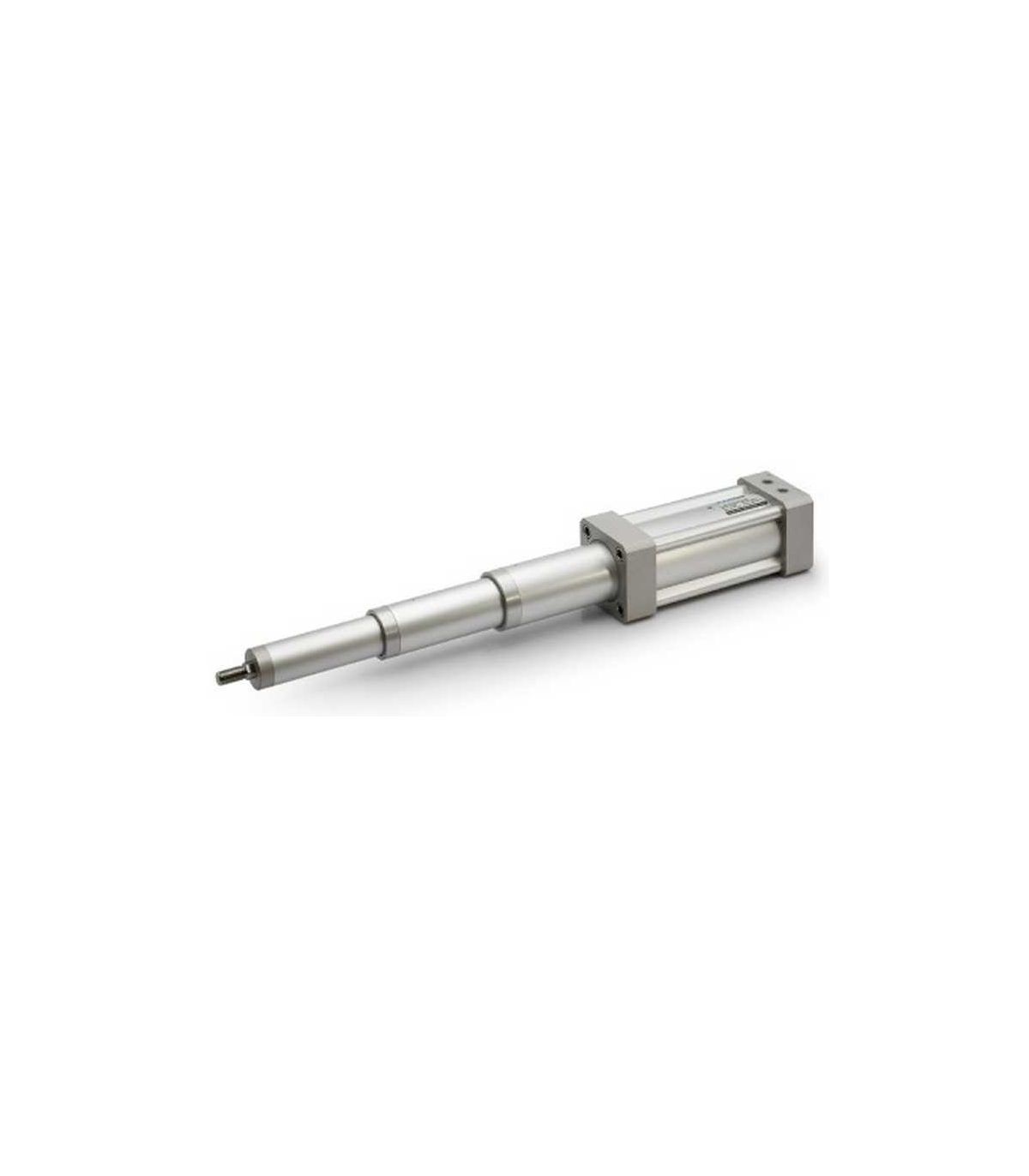

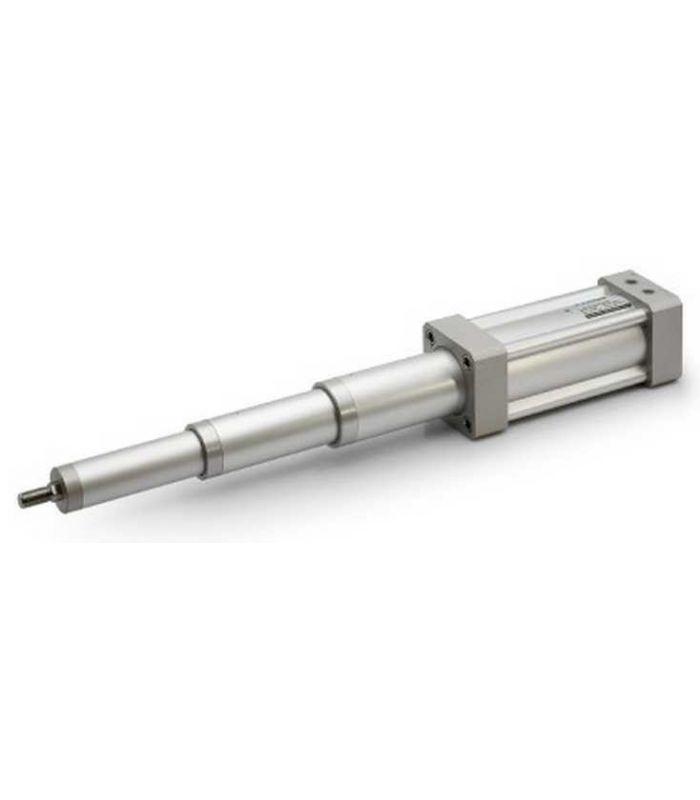

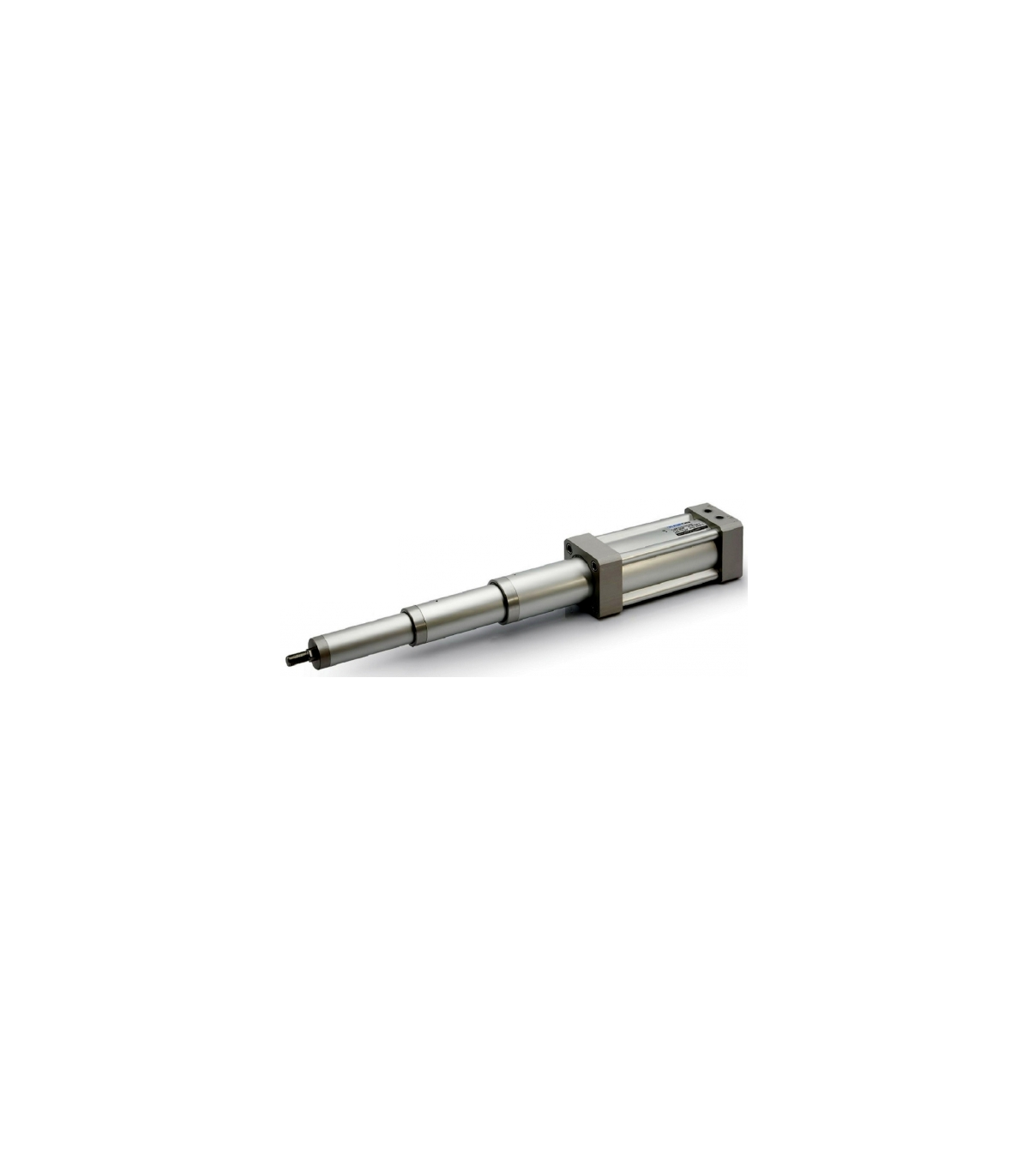

Cilindro telescópico de 3 extensiones TLTD

Un cilindro telescópico de 3 extensiones TLTD es un actuador hidráulico diseñado para proporcionar una gran carrera de desplazamiento a partir de una longitud retraída compacta, mediante tres etapas extensibles que se despliegan de forma progresiva.

Se trata de un cilindro hidráulico telescópico compuesto por tres tubos concéntricos (extensiones) que se extienden secuencialmente al aplicar presión hidráulica. El modelo TLTD está orientado a aplicaciones industriales o móviles donde se requiere fuerza, estabilidad y largo recorrido.

Aplicaciones comunes

• Volquetes y camiones basculantes
• Maquinaria industrial y agrícola
• Equipos de elevación
• Sistemas móviles hidráulicos

Notas importantes para el correcto funcionamiento

1. El cilindro telescópico es adecuado para su uso en el empuje debido a la baja fuerza desarrollada en el retorno.
2. La carga que se mueve debe de ser guiada solo cuando el cilindro lleve cargas axiales.
3. El orden de la etapa de salida es al azar, mientras que el retorno es secuencial, de mayor a menor.
4. Al aumentar la carrera del cilindro, aumenta el tiempo de espera para la reversión del movimiento por la conducción de todas las extensiones.
5. La regulación de la velocidad, solo se puede hacer para el retorno. Para la carrera de salida, se puede ajustar mediante un regulador de presión en la alimentación.

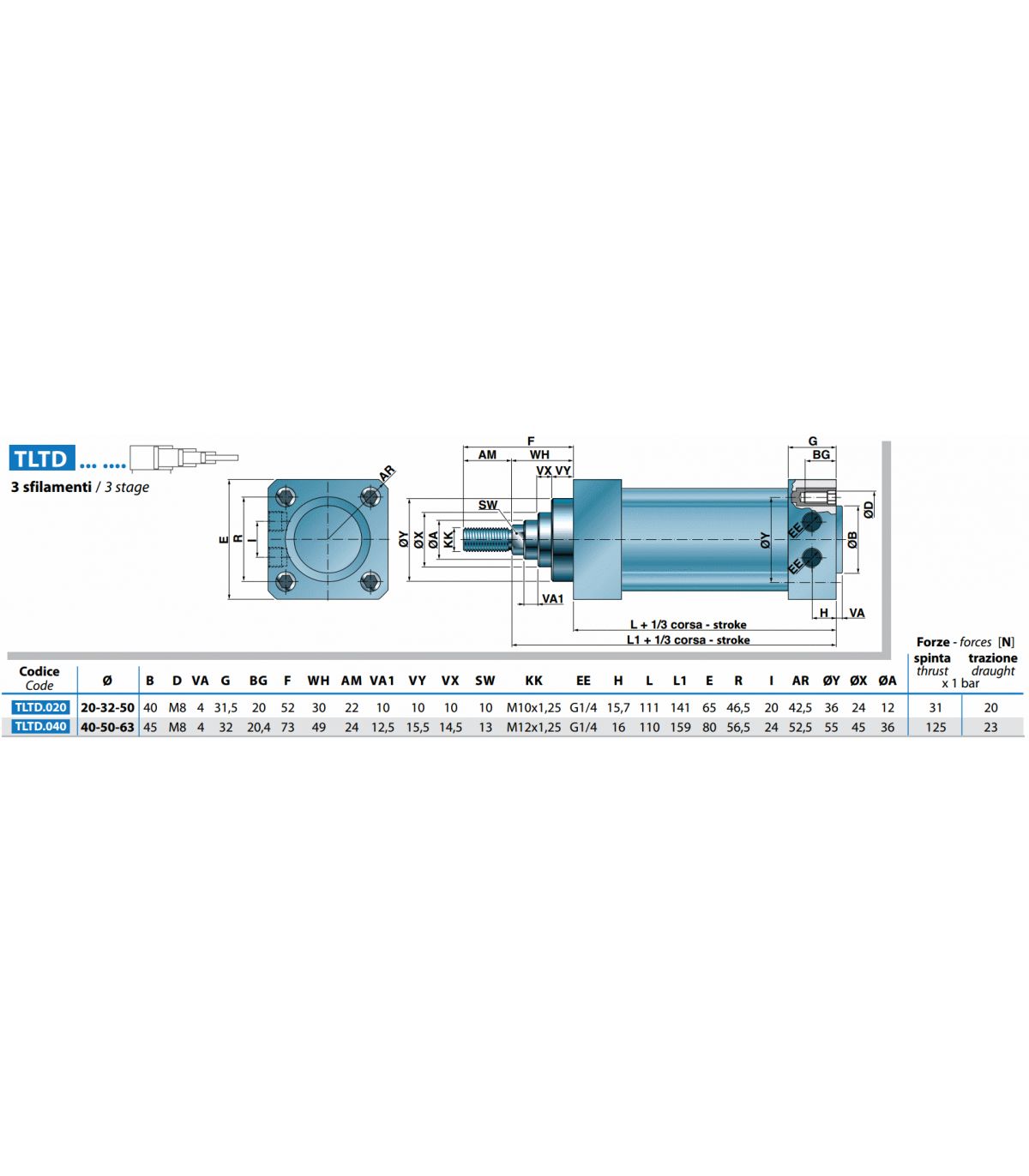

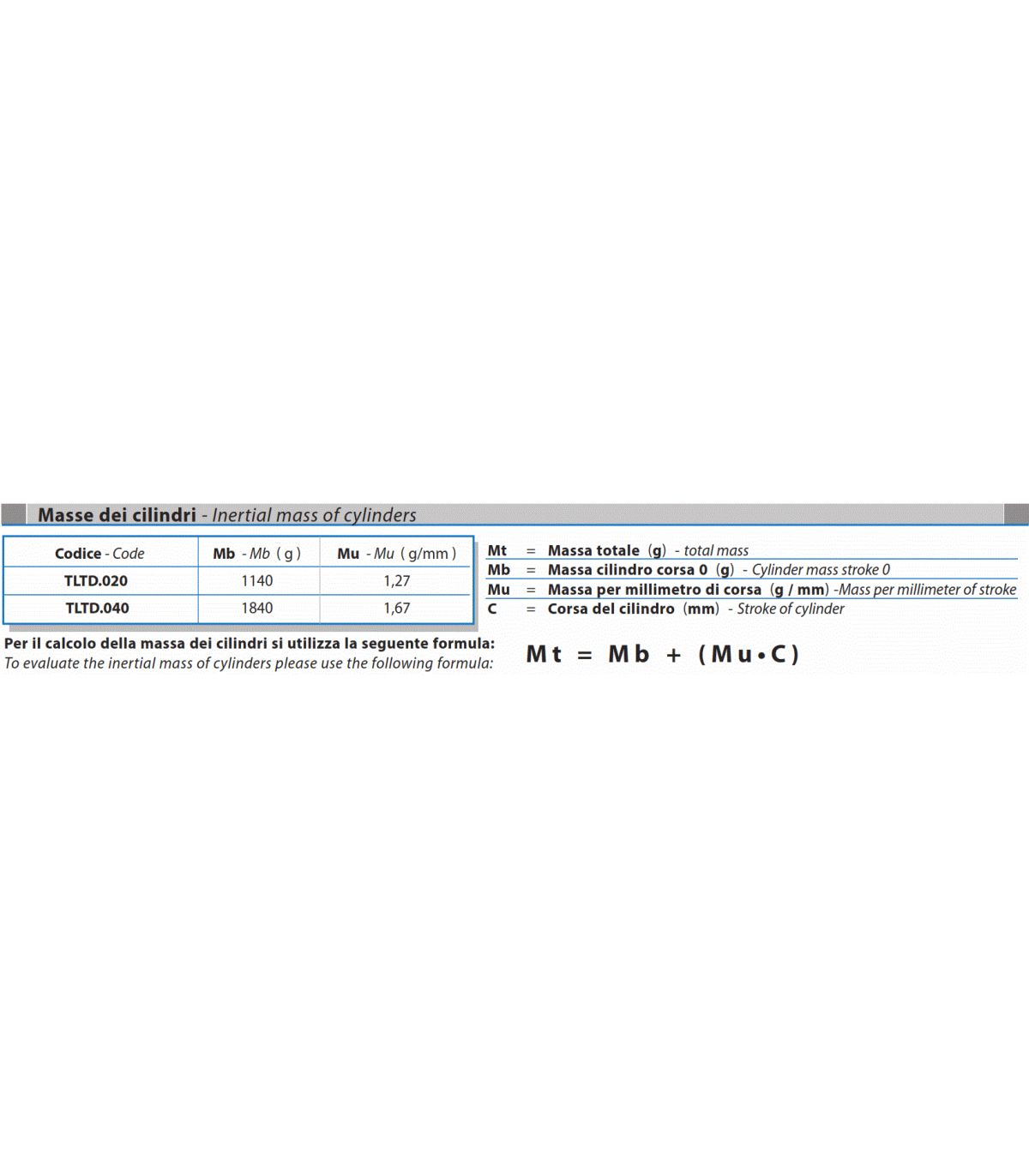

Ficha técnica del cilindro telescópico de 3 extensiones TLTD:
