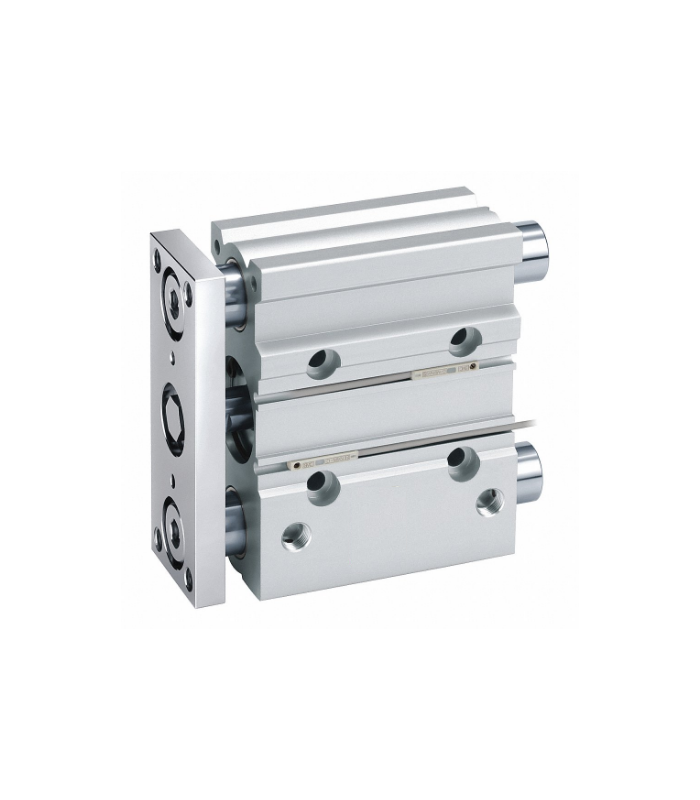

Un cilindro guiado con casquillos de bronce es un actuador neumático de doble efecto diseñado para proporcionar un movimiento lineal estable, preciso y duradero. Los casquillos de bronce sinterizado autolubricantes garantizan una excelente resistencia al desgaste y baja fricción, permitiendo un funcionamiento suave y sin mantenimiento prolongado.
Características principales:
Consulta otras carreras o configuraciones

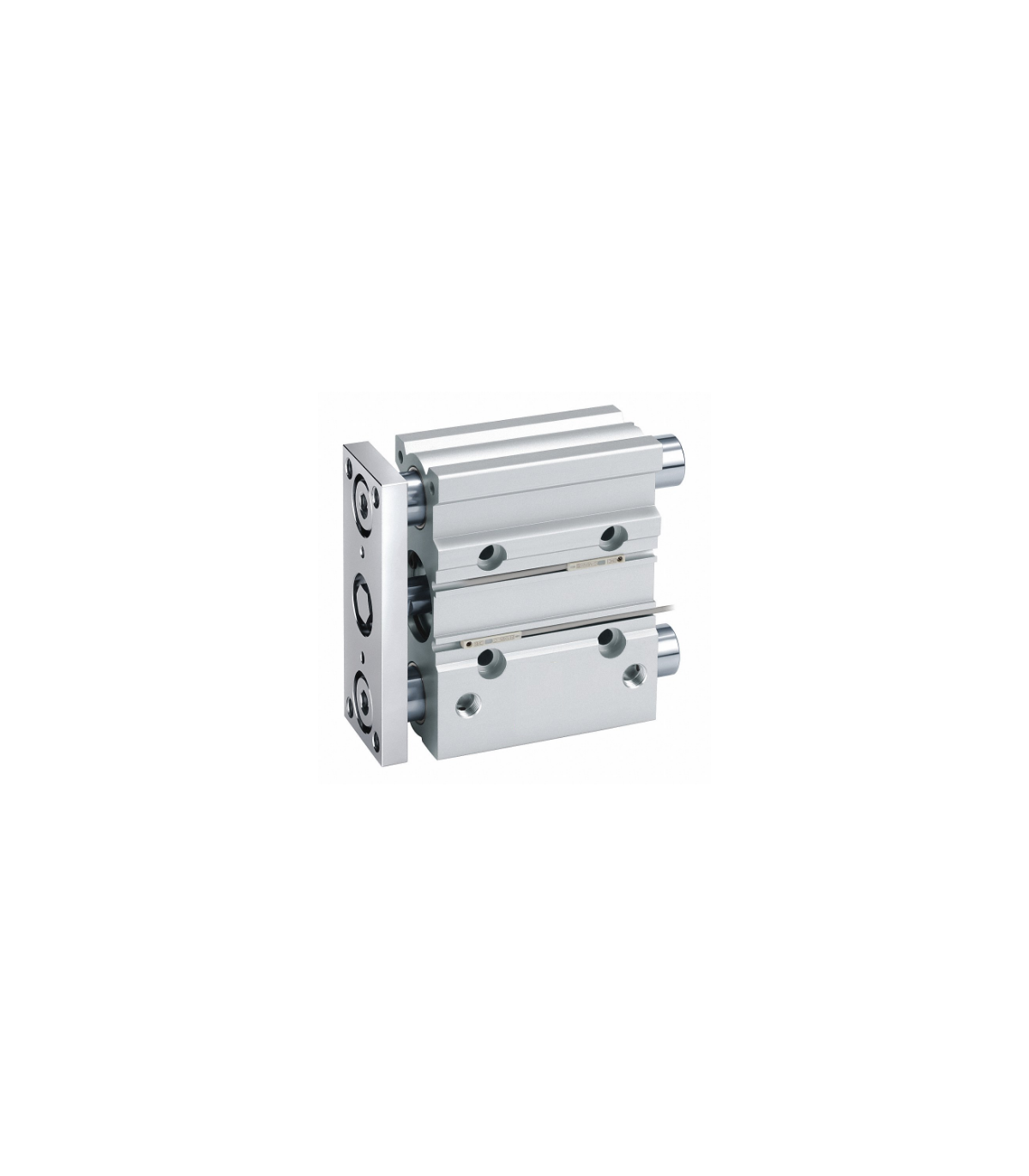

El cilindro guiado con casquillos de bronce es un actuador neumático de doble efecto diseñado para proporcionar un movimiento lineal preciso y estable en aplicaciones que requieren gran rigidez y resistencia lateral. Su diseño incorpora ejes guía paralelos que garantizan una excelente precisión en el posicionamiento y evitan la rotación del vástago, incluso bajo cargas descentradas.
Ideal para sistemas de automatización industrial, estaciones de ensamblaje, prensas neumáticas y dispositivos de manipulación de piezas, este cilindro garantiza un funcionamiento fiable, preciso y duradero.

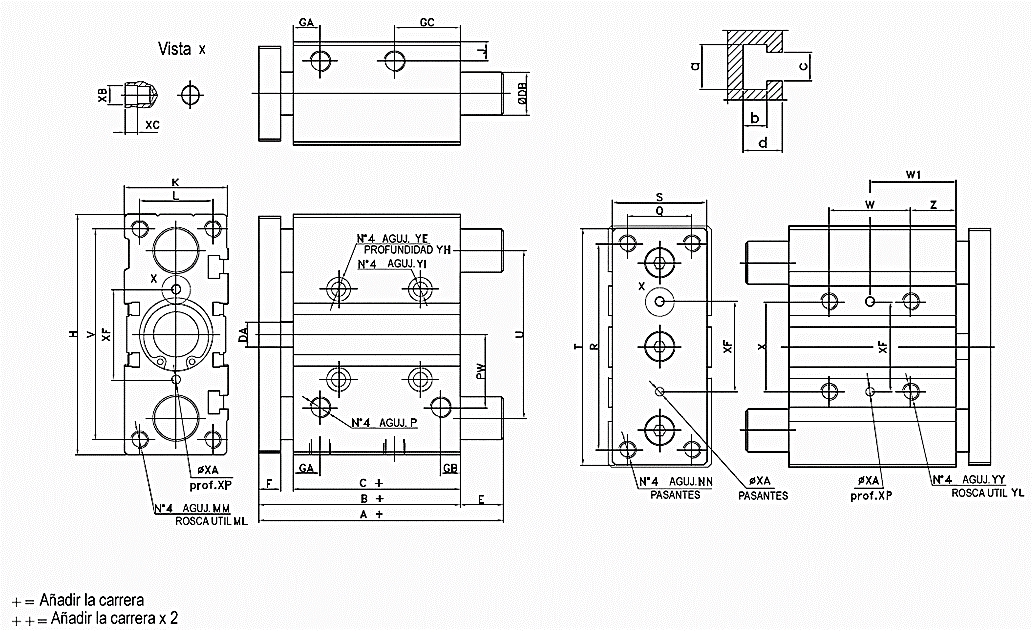

| Ø | B | C | DA | F | GA | GB | GC | H | J | K | L | MM | ML | NN | P | PW | Q | R | S | T | U | V | X | YY | YL | YE | YH | YI | Z | XF | XA | XP | XB | XC | a | b | c | d |
| 16 | 46 | 33 | 8 | 8 | 11 | 8 | 18 | 64 | 5 | 30 | 22 | M5 | 12 | M5 | M5 | 19 | 16 | 54 | 25 | 62 | 46 | 56 | 24 | M5 | 10 | 8 |
4.5 |
4.3 | 5 | 24 | 3 | 6 | 3.5 | 3 | 7.4 | 3.7 | 4.4 | 6.2 |
| 20 | 53 | 37 | 10 | 10 | 10.5 | 8.5 | 24.5 | 83 | 6.5 | 36 | 24 | M5 | 13 | M5 | G1/8 | 25 | 18 | 70 | 30 | 81 | 54 | 72 | 28 | M6 | 12 | 9.5 | 5.5 | 5.6 | 17 | 28 | 3 | 6 | 3.5 | 3 | 8.4 | 4.5 | 5.5 | 7.3 |
| 25 | 53.5 | 37.5 | 10 | 10 | 11.5 | 9 | 25 | 93 | 7.5 | 42 | 30 | M6 | 15 | M6 | G1/8 | 28.5 | 26 | 78 | 38 | 91 | 64 | 82 | 34 | M6 | 12 | 9.5 | 5.5 | 5.6 | 17 | 34 | 4 | 6 | 4.5 | 3 | 8.4 | 4.5 | 5.5 | 7.5 |
| 32 | 59.5 | 37.5 | 12 | 12 | 12.5 | 9 | 30.5 | 112 | 9 | 48 | 34 | M8 | 20 | M8 | G1/8 | 34 | 30 | 96 | 44 | 110 | 78 | 98 | 42 | M8 | 16 | 11 | 7.5 | 6.6 | 21 | 42 | 4 | 6 | 4.5 | 3 | 10.5 | 5.5 | 6.5 | 9 |
| 40 | 66 | 44 | 12 | 12 | 14 | 10 | 31 | 120 | 9 | 54 | 40 | M8 | 20 | M8 | G1/8 | 38 | 30 | 104 | 44 | 118 | 86 | 106 | 50 | M8 | 16 | 11 | 7.5 | 6.6 | 22 | 50 | 4 | 6 | 4.5 | 3 | 10.5 | 5.5 | 6.5 | 9 |
| 50 | 72 | 44 | 16 | 16 | 14 | 11 | 35 | 148 | 9.5 | 64 | 46 | M10 | 22 | M10 | G1/4 | 47 | 40 | 130 | 60 | 146 | 110 | 130 | 66 | M10 | 20 | 14 | 9 | 8.6 | 24 |
66 |
5 | 8 | 6 | 4 | 13.5 | 7.5 | 8.5 | 12 |
| 63 | 77 | 49 | 16 | 16 | 16.5 | 13.5 | 35 | 162 | 11 | 78 | 58 | M10 | 22 | M10 | G1/4 | 55 | 50 | 130 | 70 | 158 | 124 | 142 | 80 | M10 | 20 | 14 | 9 | 8.6 | 24 | 80 | 5 | 8 | 6 | 4 | 17.8 | 10 | 11 | 16.5 |
