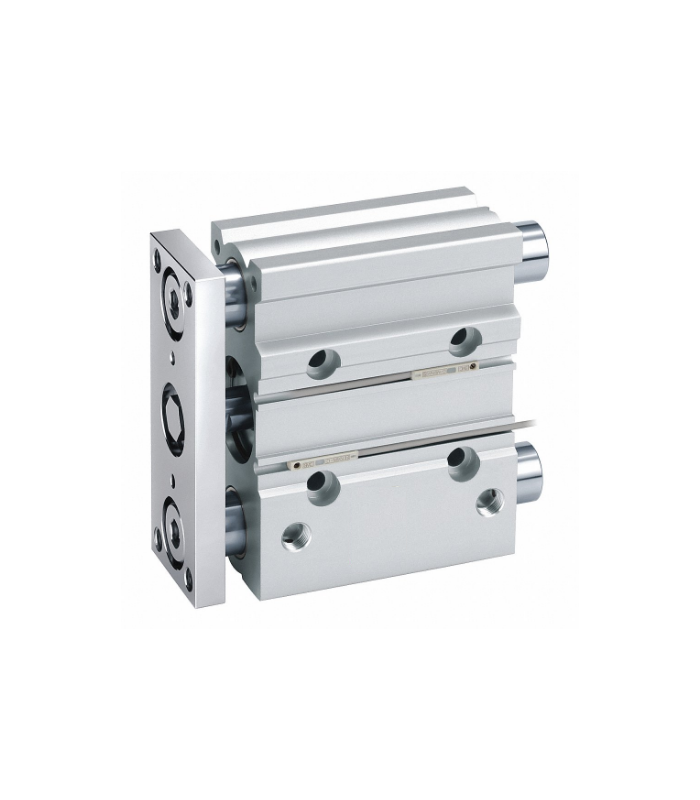

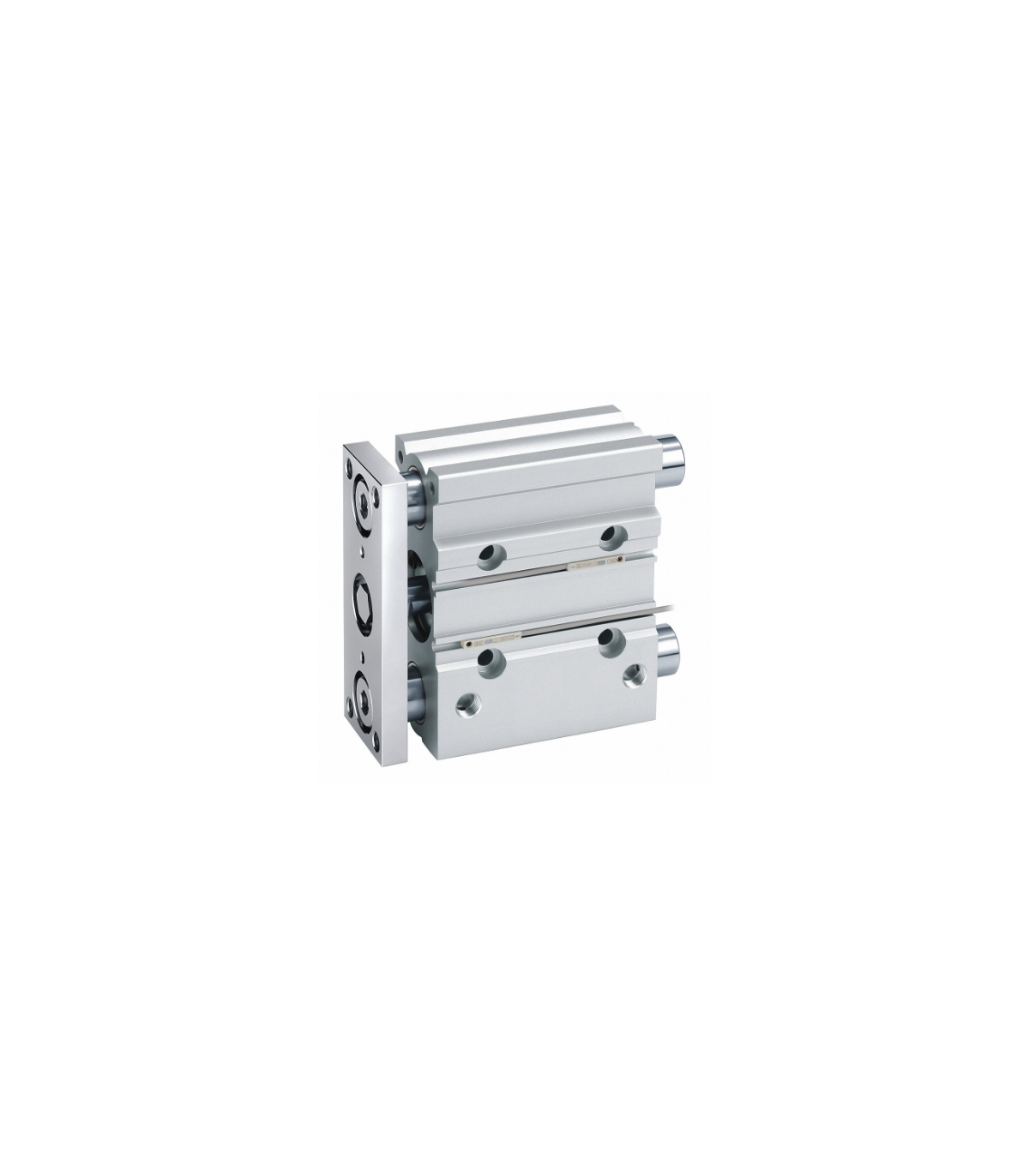

CILINDRO GUIDATO CON BOCCOLE IN BRONZO
CILINDRO GUIDATO CON BOCCOLE IN BRONZO
CILINDRO GUIDATO CON BOCCOLE IN BRONZO
CILINDRO GUIDATO CON BOCCOLE IN BRONZO

CILINDRO GUIDATO CON BOCCOLE IN BRONZO

Un cilindro guidato con boccole in bronzo è un attuatore pneumatico a doppio effetto progettato per fornire un movimento lineare stabile, preciso e duraturo. Le boccole in bronzo sinterizzato autolubrificanti garantiscono un'eccellente resistenza all'usura e un basso attrito, consentendo un funzionamento fluido e senza manutenzione per periodi prolungati.

Caratteristiche principali:

  • Ottima resistenza ai carichi radiali e alla coppia.
  • Progettato per il rilevamento della posizione magnetica.
  • I sensori sono integrati nelle fessure del corpo del cilindro.
  • Pressione massima di esercizio 10 bar.
  • Intervallo di temperatura: -20ºC / +80ºC
  • Su richiesta può essere fornito con cuscinetto a sfere, che garantisce un movimento più fluido e un minore attrito.

Scopri altre gare o configurazioni

76,33 € (impuestos incl.)
63,09 € (Tasse escluse)
ALESAGGIO x CORSA
  • Ø12-10
  • Ø12-25
  • Ø12-50
  • Ø12-75
  • Ø12-100
  • Ø12-125
  • Ø16-10
  • Ø16-25
  • Ø16-50
  • Ø16-75
  • Ø16-100
  • Ø16-125
  • Ø20-20
  • Ø20-25
  • Ø20-30
  • Ø20-40
  • Ø20-50
  • Ø20-60
  • Ø20-75
  • Ø20-100
  • Ø20-125
  • Ø20-200
  • Ø25-20
  • Ø25-25
  • Ø25-30
  • Ø25-40
  • Ø25-50
  • Ø25-60
  • Ø25-75
  • Ø25-100
  • Ø25-125
  • Ø25-200
  • Ø25-250
  • Ø32-25
  • Ø32-30
  • Ø32-40
  • Ø32-50
  • Ø32-60
  • Ø32-75
  • Ø32-100
  • Ø32-125
  • Ø32-160
  • Ø32-200
  • Ø32-250
  • Ø40-25
  • Ø40-30
  • Ø40-40
  • Ø40-50
  • Ø40-60
  • Ø45-70
  • Ø40-100
  • Ø40-125
  • Ø40-160
  • Ø40-200
  • Ø40-250
  • Ø50-25
  • Ø50-30
  • Ø50-40
  • Ø50-50
  • Ø50-60
  • Ø50-75
  • Ø50-100
  • Ø50-125
  • Ø50-160
  • Ø50-200
  • Ø50-250
  • Ø63-25
  • Ø63-30
  • Ø63-40
  • Ø63-50
  • Ø63-60
  • Ø63-75
  • Ø63-100
  • Ø63-125
  • Ø63-160
  • Ø63-200
  • Ø63-250
Riferimento:
50050021
Descrizione

Cilindro guidato con boccole in bronzo

Lui cilindro guidato con boccole in bronzo Si tratta di un attuatore pneumatico di doppio effetto Progettato per fornire un movimento lineare preciso e stabile in applicazioni che richiedono elevata rigidità e resistenza laterale. Il suo design incorpora alberi di guida paralleli che garantiscono un'eccellente precisione di posizionamento e impediscono la rotazione dello stelo, anche in presenza di carichi decentrati.

Ideale per sistemi di automazione industriale, stazioni di assemblaggio, presse pneumatiche e dispositivi di movimentazione dei pezzi, Questo cilindro garantisce un funzionamento affidabile, preciso e duraturo.

Vantaggi tecnici:

  • Movimento lineare preciso e senza vibrazioni.
  • Elevata rigidità e resistenza all'usura.
  • Manutenzione minima grazie alle boccole autolubrificanti.
  • Facile integrazione con sensori di posizione.
  • Configurazione adattiva a seconda dell'applicazione.

Applicazioni:

  • Automazione industriale.
  • Sistemi di assemblaggio e fissaggio.
  • Attrezzature per la movimentazione dei pezzi.
  • Presse pneumatiche e dispositivi di guida.
  • Processi di posizionamento ripetitivi.

O B C DA F GA GB GC H J K L MM ML NN P PW Q R S T O V X AA YL VOI YH YI Z XF PER PE XB XC A B C D
16 46 33 8 8 11 8 18 64 5 30 22 M5 12 M5 M5 19 16 54 25 62 46 56 24 M5 10 8

4.5

 4.3 5 24 3 6 3.5 3 7.4 3.7 4.4 6.2
20 53 37 10 10 10.5 8.5 24.5 83 6.5 36 24 M5 13 M5 G1/8 25 18 70 30 81 54 72 28 M6 12 9.5 5.5 5.6 17 28 3 6 3.5 3 8.4 4.5 5.5 7.3
25 53,5 37.5 10 10 11.5 9 25 93 7.5 42 30 M6 15 M6 G1/8 28.5 26 78 38 91 64 82 34 M6 12 9.5 5.5 5.6 17 34 4 6 4.5 3 8.4 4.5 5.5 7.5
32 59,5 37.5 12 12 12.5 9 30.5 112 9 48 34 M8 20 M8 G1/8 34 30 96 44 110 78 98 42 M8 16 11 7.5 6.6 21 42 4 6 4.5 3 10.5 5.5 6.5 9
40 66 44 12 12 14 10 31 120 9 54 40 M8 20 M8 G1/8 38 30 104 44 118 86 106 50 M8 16 11 7.5 6.6 22 50 4 6 4.5 3 10.5 5.5 6.5 9
50 72 44 16 16 14 11 35 148 9.5 64 46 M10 22 M10 G1/4 47 40 130 60 146 110 130 66 M10 20 14 9 8.6 24

66

 5 8 6 4 13.5 7.5 8.5 12
63 77 49 16 16 16.5 13.5 35 162 11 78 58 M10 22 M10 G1/4 55 50 130 70 158 124 142 80 M10 20 14 9 8.6 24 80 5 8 6 4 17.8 10 11 16.5
