CILINDRO CON TRANSDUCTOR DE POSICION

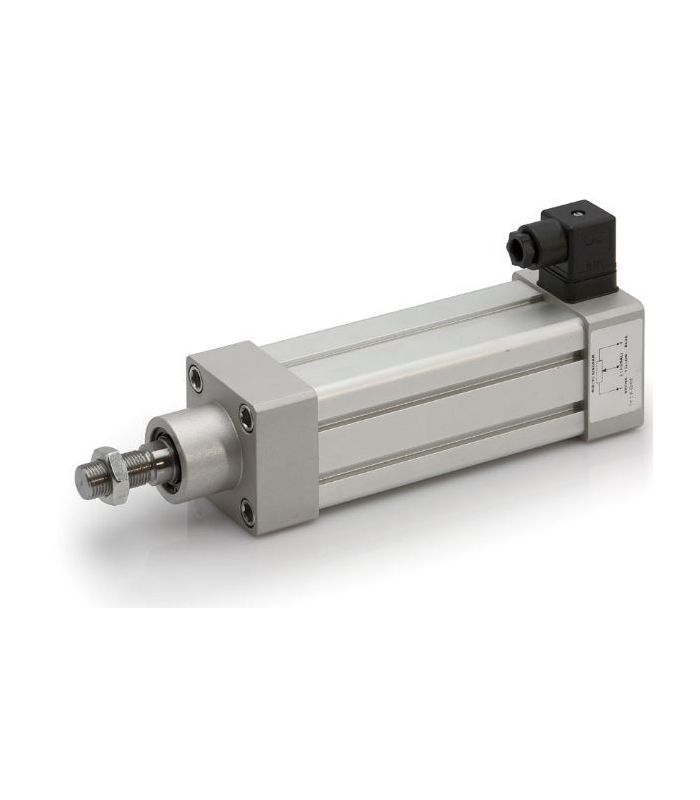

El cilindro con sistema de transductor de posición de la serie POT son actuadores neumáticos bajo norma ISO 15552 equipados con un potenciómetro lineal integrado en el cilindro.

• Este dispositivo permite detectar con gran exactitud la posición del vástago durante su movimiento en toda la carrera mediante la correlación de la señal eléctrica en salida en posición extendido.
• En la configuración estándar, la señal de salida es en tensión, pero a petición del actuador puede ser equipado con convertidores de señal para el estabilizado en corriente o voltaje.

CONSULTAR OTRAS OPCIONES

NOTAS IMPORTANTES PARA EL CORRECTO FUNCIONMIENTO

1) El potenciómetro interior del cilindro se debe utilizar como un divisor de tensión y no como una resistencia variable por lo que debe conectarse aun dispositivo de alta impedancia en entrada(normalmente una entrada de potenciómetro a un PLC).
2) El potenciómetro, para su movimiento, utiliza un principio de operación del tipo  "magnético" que permite un aislamiento absoluto del mismo fluido de trabajo del cilindro. Sin embargo, la aceleración no debe superar el valor admisible de 10 m/s2 para evitar   la disociación entre los elementos que transmiten el movimiento al elemento sensible del transductor.
3) La carrera estándar (indicado en el código), permite un uso óptimo del potenciómetro del equipo, si es necesario utilizar una carrera inferior a la  nominal se ha de tener presente  que la señal de salida no puede ser plenamente explotada. Ejemplo: Si se usa     un carrera de 125 mm (el sensor tiene una carrera estándar de 150 mm) y la tensión aplicada es de 10 voltios, por ejemplo, la señal  a utilizar será 5/6 (8.3 voltios)
