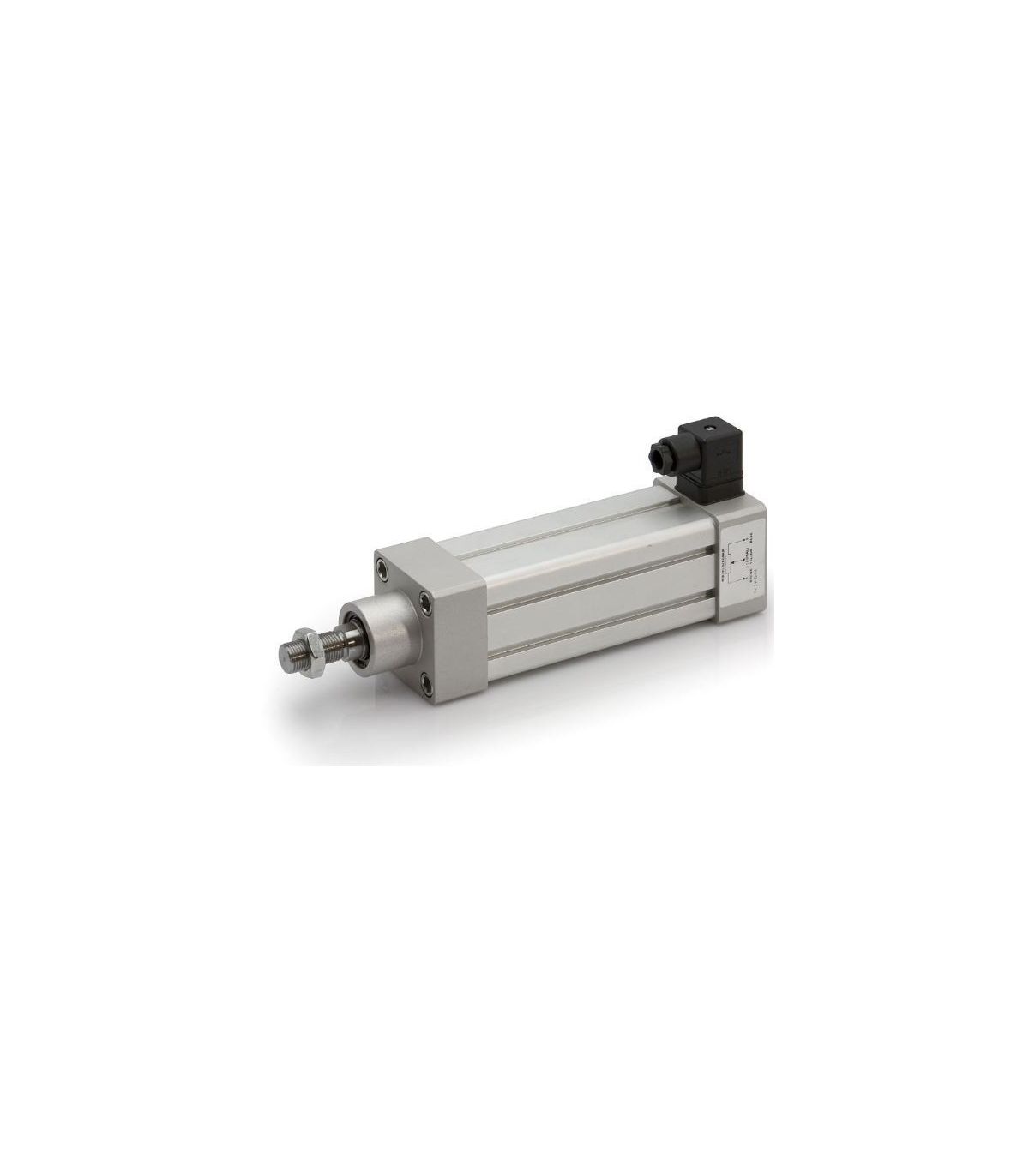

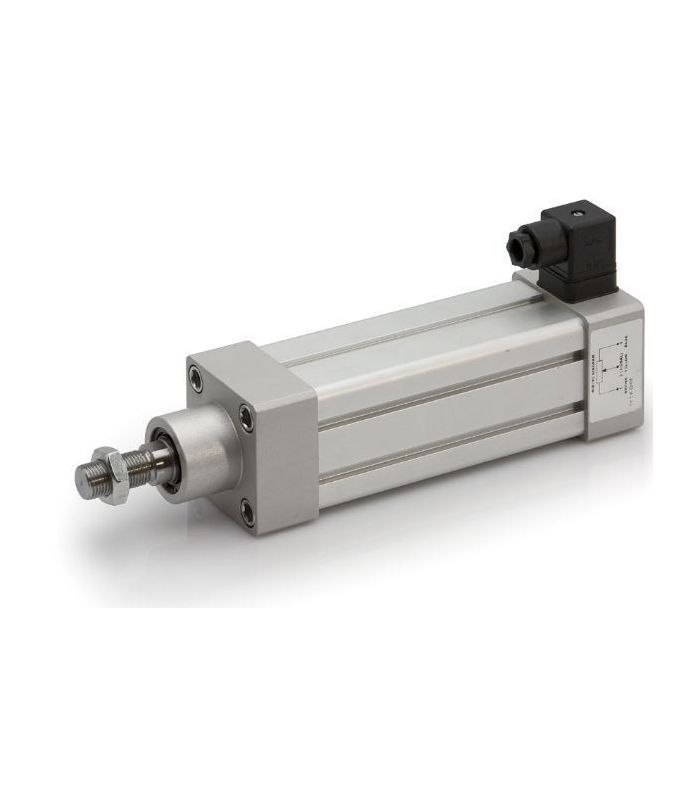

Les vérins avec système de transducteur de position de la série POT sont des actionneurs pneumatiques selon la norme ISO 15552 équipés d'un potentiomètre linéaire intégré au vérin.
VÉRIFIEZ LES AUTRES OPTIONS
REMARQUES IMPORTANTES POUR UN FONCTIONNEMENT CORRECT
1) Le potentiomètre à l'intérieur du cylindre doit être utilisé comme diviseur de tension et non comme résistance variable, il doit donc être connecté à un dispositif d'entrée à haute impédance (normalement une entrée de potentiomètre vers un automate).
2) Le potentiomètre, pour son mouvement, utilise un principe de fonctionnement de type "magnétique" qui permet une isolation absolue du fluide de travail du cylindre lui-même. Cependant, l'accélération ne doit pas dépasser la valeur admissible de 10 m/s2 pour éviter une dissociation entre les éléments qui transmettent le mouvement à l'élément sensible du transducteur.
3) La course standard (indiquée dans le code) permet une utilisation optimale du potentiomètre de l'équipement. S'il est nécessaire d'utiliser une course inférieure à la course nominale, il faut garder à l'esprit que le signal de sortie ne peut pas être pleinement exploité. Exemple : Si une course de 125 mm est utilisée (le capteur a une course standard de 150 mm) et que la tension appliquée est de 10 volts par exemple, le signal à utiliser sera de 5/6 (8,3 volts)
