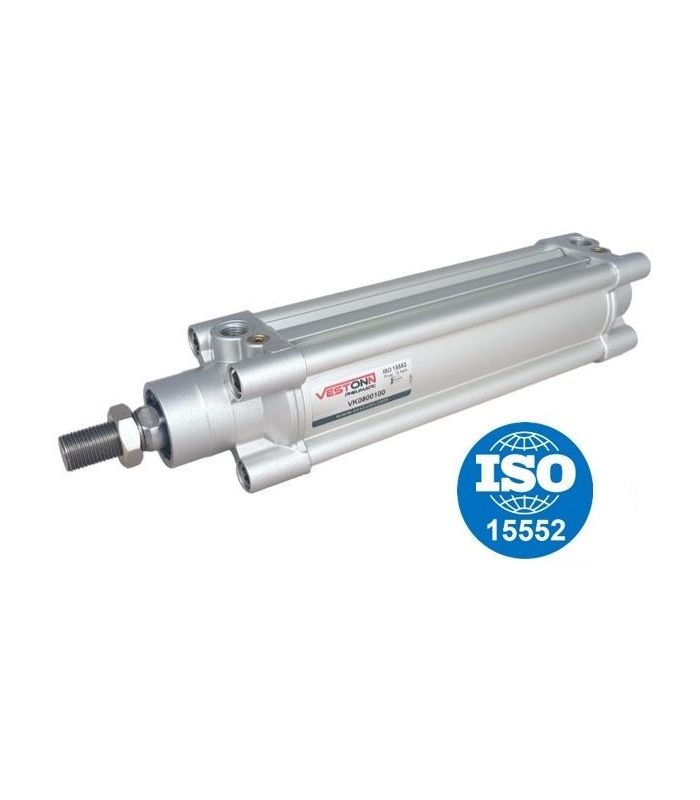

CYLINDRE À DOUBLE EFFET ISO-15552
CYLINDRE À DOUBLE EFFET ISO-15552
CYLINDRE À DOUBLE EFFET ISO-15552
CYLINDRE À DOUBLE EFFET ISO-15552

CYLINDRE À DOUBLE EFFET ISO-15552

Le vérin double effet ISO-15552 convertit l'énergie pneumatique (air comprimé) en mouvement mécanique linéaire. Il est couramment utilisé dans l'automatisation industrielle, les machines, la robotique et les équipements médicaux.

Spécifications techniques :

  • Conforme aux normes ISO-6431, ISO-15552 et VDMA-254
  • fabrication sur mesure
  • Cylindre à double effet avec détection magnétique.
  • Amortissement réglable.
  • Les capteurs sont intégrés au profil du vêtement (aucun support n'est nécessaire).
  • Joints en polyuréthane assurant un fonctionnement à faible friction et une longue durée de vie.
  • Culasses et culasses en aluminium.
  • Tige en acier chromé.
  • Pression de service 10 bar.
  • Température admissible -20ºC / 70ºC.

Découvrez d'autres configurations ou courses.

43,23 € (taxe inclu)
35,72 € (HT)
ALÉSAGE x COURSE
  • Ø32-25
  • Ø32-50
  • Ø32-80
  • Ø32-100
  • Ø32-125
  • Ø32-160
  • Ø32-200
  • Ø32-250
  • Ø32-300
  • Ø32-320
  • Ø32-400
  • Ø32-500
  • Ø32-600
  • Ø32-700
  • Ø32-800
  • Ø32-900
  • Ø32-1000
  • Ø40-15
  • Ø40-25
  • Ø40-50
  • Ø40-80
  • Ø40-100
  • Ø40-125
  • Ø40-160
  • Ø40-200
  • Ø40-250
  • Ø40-300
  • Ø40-320
  • Ø40-400
  • Ø40-500
  • Ø40-600
  • Ø40-700
  • Ø40-800
  • Ø40-900
  • Ø40-1000
  • Ø50-25
  • Ø50-50
  • Ø50-80
  • Ø50-100
  • Ø50-125
  • Ø50-160
  • Ø50-200
  • Ø50-250
  • Ø50-300
  • Ø50-320
  • Ø50-400
  • Ø50-500
  • Ø50-600
  • Ø50-700
  • Ø50-800
  • Ø50-900
  • Ø50-1000
  • Ø63-25
  • Ø63-50
  • Ø63-80
  • Ø63-100
  • Ø63-125
  • Ø63-160
  • Ø63-200
  • Ø63-250
  • Ø63-300
  • Ø63-320
  • Ø63-400
  • Ø63-500
  • Ø63-600
  • Ø63-700
  • Ø63-800
  • Ø63-900
  • Ø63-1000
  • Ø80-25
  • Ø80-50
  • Ø80-80
  • Ø80-100
  • Ø80-125
  • Ø80-160
  • Ø80-200
  • Ø80-250
  • Ø80-300
  • Ø80-320
  • Ø80-400
  • Ø80-500
  • Ø80-600
  • Ø80-700
  • Ø80-800
  • Ø80-900
  • Ø80-1000
  • Ø100-25
  • Ø100-50
  • Ø100-80
  • Ø100-100
  • Ø100-125
  • Ø100-160
  • Ø100-200
  • Ø100-250
  • Ø100-300
  • Ø100-320
  • Ø100-400
  • Ø100-500
  • Ø100-600
  • Ø100-700
  • Ø100-800
  • Ø100-900
  • Ø100-1000
  • Ø125-25
  • Ø125-50
  • Ø125-80
  • Ø125-100
  • Ø125-125
  • Ø125-160
  • Ø125-200
  • Ø125-250
  • Ø125-320
  • Ø125-400
  • Ø125-500
  • Ø125-600
  • Ø125-700
  • Ø125-800
  • Ø125-900
  • Ø125-1000
Référence:
50020077
Description

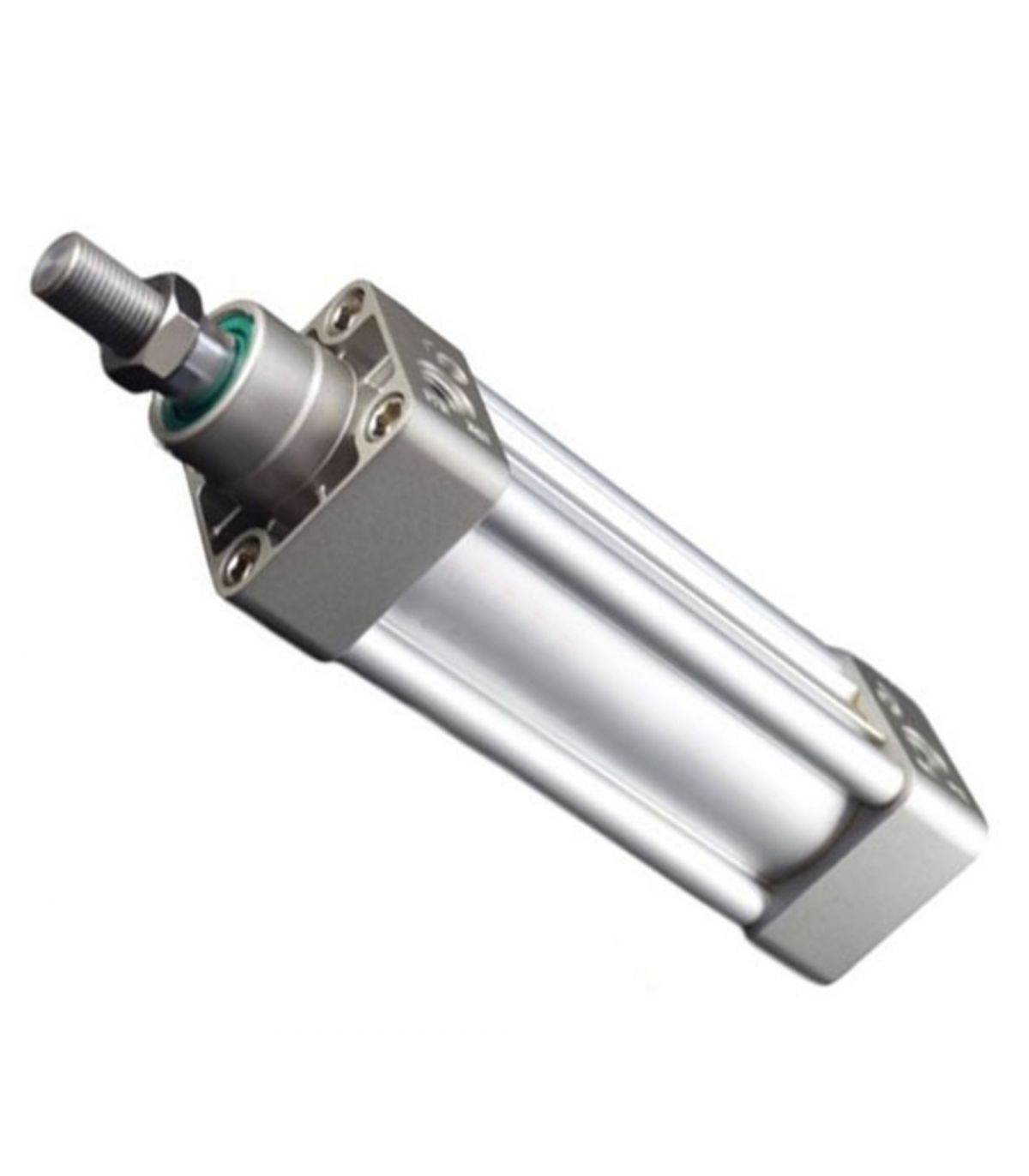

Cylindre à double effet ISO-15552

Le vérin pneumatique double effet ISO 15552 est un actionneur linéaire conçu pour transformer l'énergie de l'air comprimé en mouvement mécanique alternatif, appliquant une force dans les deux sens de sa course (aller et retour). Fabriqué conformément à la norme ISO 15552 , il garantit l'interchangeabilité dimensionnelle et de montage entre différents fabricants.

Applications

  • Automatisation industrielle.
  • Machines d'assemblage.
  • Systèmes de transport.
  • Presses pneumatiques.
  • Tout processus nécessitant des mouvements linéaires précis et répétitifs.

+ (carrière)

SOIT ØBd11 TOI VA L2 WH ØMM SW KK SUIS SW1 Z L8 BG RT SW2 ET TG EE PL J3 J2 L7 SW3
32 30 10 4 20 26 12 20 M10x1,25 22 17 120 94 18 M6 6 46 32,5 G1/8 18 4 6.5 2 2.5
40 35 10,5 4 22 30 16 13 M12x1,25 24 19 135 105 18 M6 6 54 38 G1/4 17,5 3.5 8 5.8 2.5
50 40 11,5 4 28 37 20 17 M16x1,5 32 22 143 106 20 M8 8 64 46,5 G1/4 20,5 7 10 2 4
63 45 15 4 29 37 20 17 M16x1,5 32 22 158 121 20 M8 8 74 56,5 G3/8 22 11 8.5 4 4
80 45 17,5 4 35 46 25 22 M20x1,5 40 30 174 128 19 M10 6 94 72 G3/8 22 11 8.5 4 4
100 55 19.2 4 38 51,5 25 22 M20x1,5 40 30 189,5 138 19 M10 6 111 89 G1/2 26 9 12,5 5 4
125 60 20 6 50 65 32 27 M27x2 54 41 228 160 21 M12 8 135 110 G1/2 30 9 12,5 2.5 4
