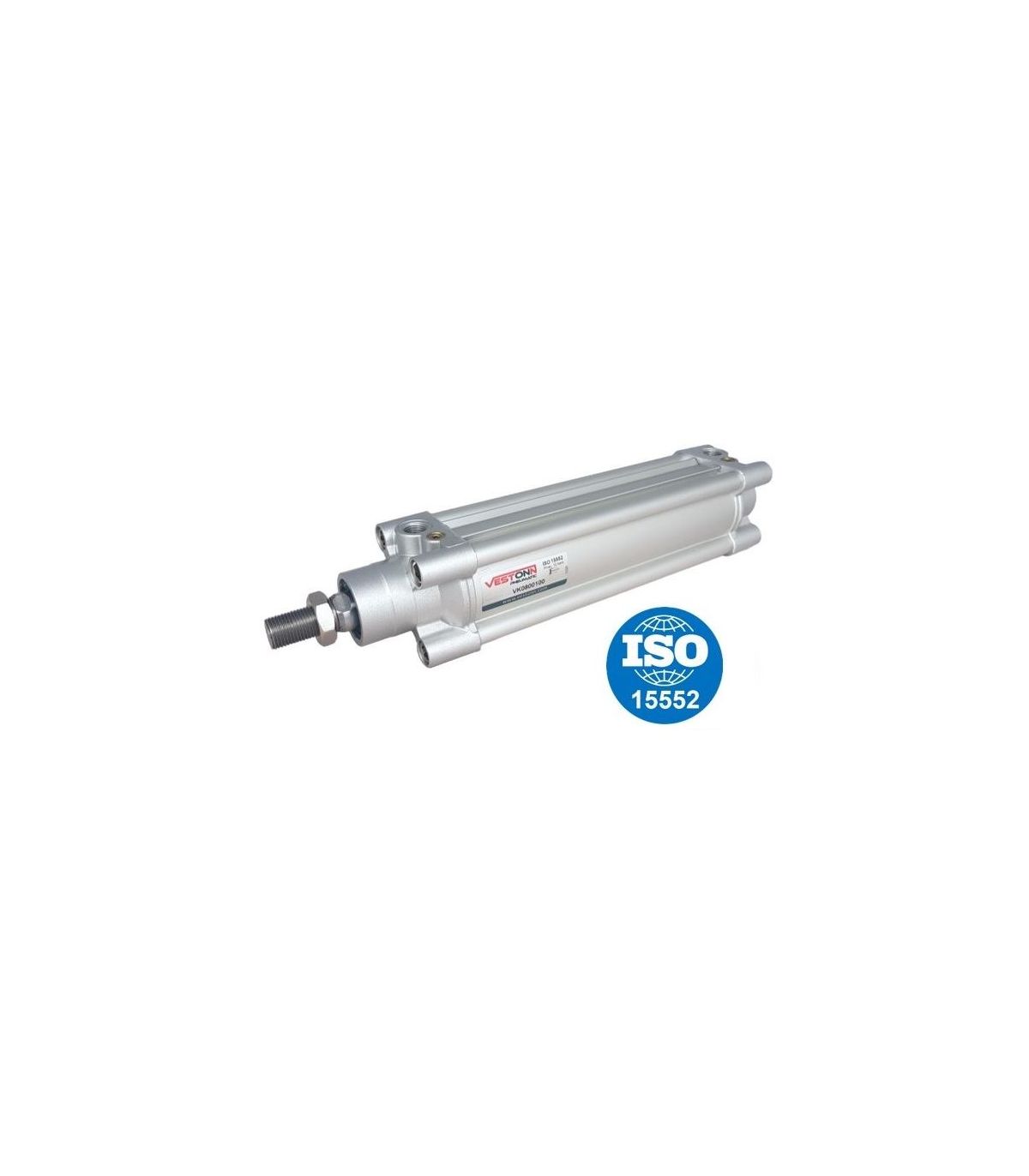

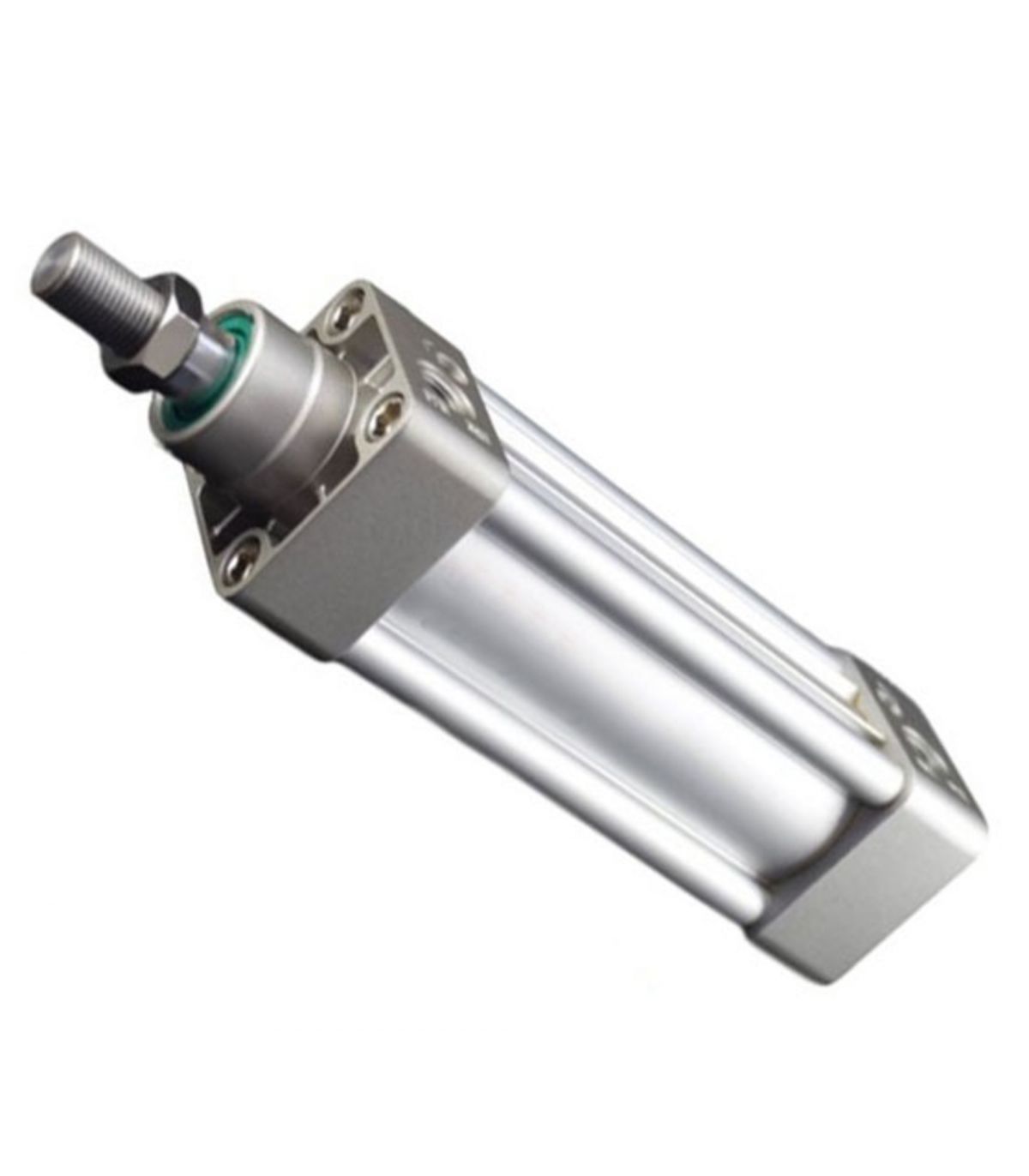

Der doppeltwirkende Zylinder nach ISO 15552 wandelt pneumatische Energie (Druckluft) in lineare mechanische Bewegung um. Er findet häufig Anwendung in der industriellen Automatisierung, im Maschinenbau, in der Robotik und in Medizingeräten.
Technische Spezifikationen:
Schau dir andere Konfigurationen oder Rennen an.

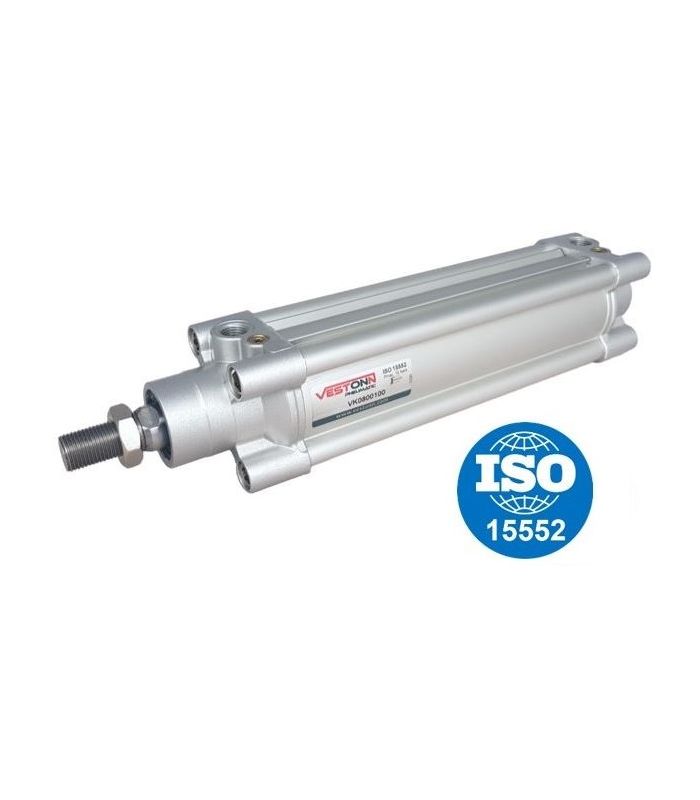

Der doppeltwirkende Pneumatikzylinder nach ISO 15552 ist ein Linearantrieb, der Druckluftenergie in eine mechanische Hin- und Herbewegung umwandelt und dabei in beide Richtungen seines Hubs (vorwärts und rückwärts) Kraft ausübt. Die Fertigung gemäß ISO 15552 gewährleistet die Austauschbarkeit der Abmessungen und Montagemöglichkeiten zwischen verschiedenen Herstellern.
| ENTWEDER | ØBd11 | DU | GEHT | L2 | WH | ØMM | SW | KK | BIN | SW1 | Z | L8 | BG | RT | SW2 | UND | TG | EE | PL | J3 | J2 | L7 | SW3 |
| 32 | 30 | 10 | 4 | 20 | 26 | 12 | 20 | M10x1,25 | 22 | 17 | 120 | 94 | 18 | M6 | 6 | 46 | 32,5 | G1/8 | 18 | 4 | 6,5 | 2 | 2,5 |
| 40 | 35 | 10,5 | 4 | 22 | 30 | 16 | 13 | M12x1,25 | 24 | 19 | 135 | 105 | 18 | M6 | 6 | 54 | 38 | G1/4 | 17,5 | 3,5 | 8 | 5.8 | 2,5 |
| 50 | 40 | 11,5 | 4 | 28 | 37 | 20 | 17 | M16x1,5 | 32 | 22 | 143 | 106 | 20 | M8 | 8 | 64 | 46,5 | G1/4 | 20,5 | 7 | 10 | 2 | 4 |
| 63 | 45 | 15 | 4 | 29 | 37 | 20 | 17 | M16x1,5 | 32 | 22 | 158 | 121 | 20 | M8 | 8 | 74 | 56,5 | G3/8 | 22 | 11 | 8,5 | 4 | 4 |
| 80 | 45 | 17,5 | 4 | 35 | 46 | 25 | 22 | M20x1,5 | 40 | 30 | 174 | 128 | 19 | M10 | 6 | 94 | 72 | G3/8 | 22 | 11 | 8,5 | 4 | 4 |
| 100 | 55 | 19.2 | 4 | 38 | 51,5 | 25 | 22 | M20x1,5 | 40 | 30 | 189,5 | 138 | 19 | M10 | 6 | 111 | 89 | G1/2 | 26 | 9 | 12,5 | 5 | 4 |
| 125 | 60 | 20 | 6 | 50 | 65 | 32 | 27 | M27x2 | 54 | 41 | 228 | 160 | 21 | M12 | 8 | 135 | 110 | G1/2 | 30 | 9 | 12,5 | 2,5 | 4 |
