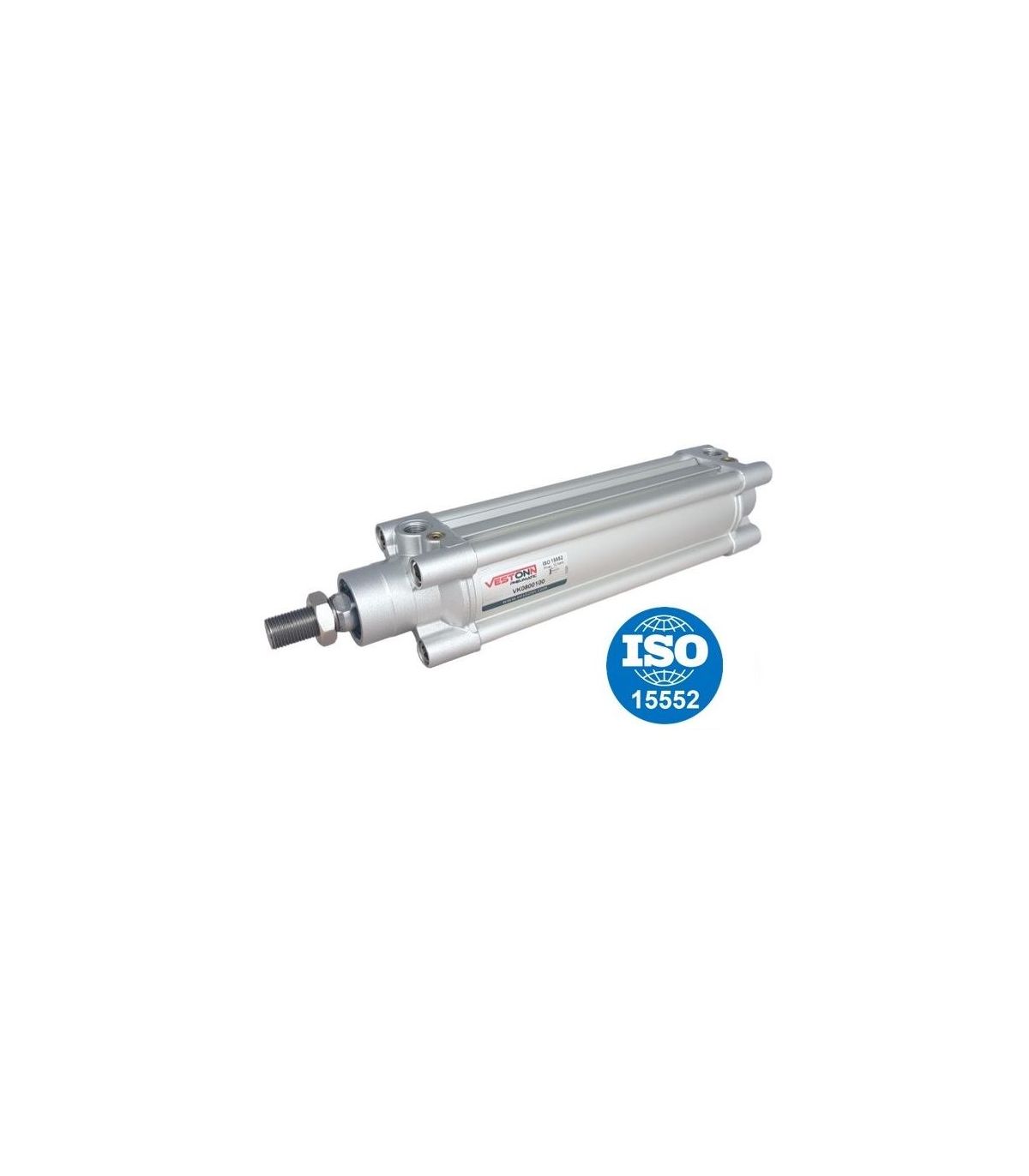

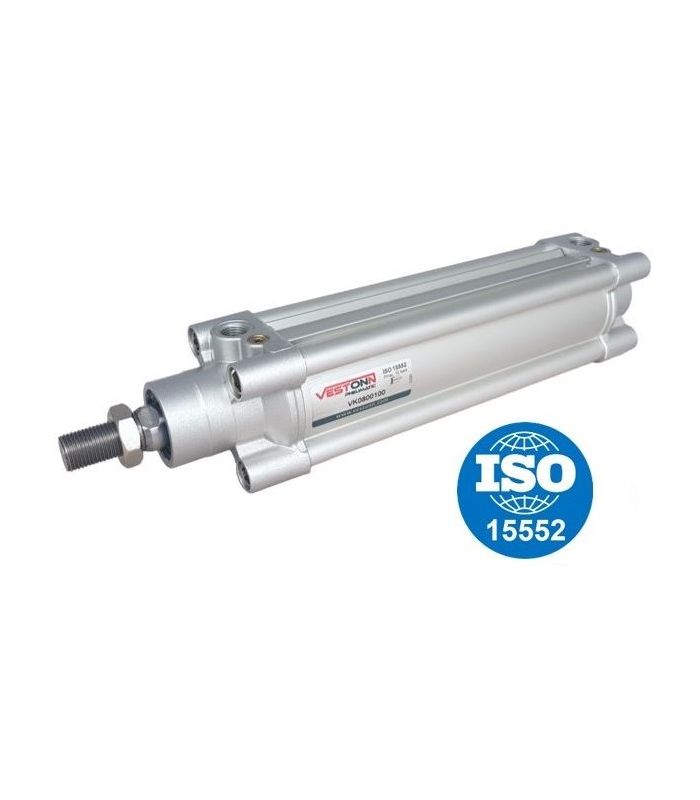

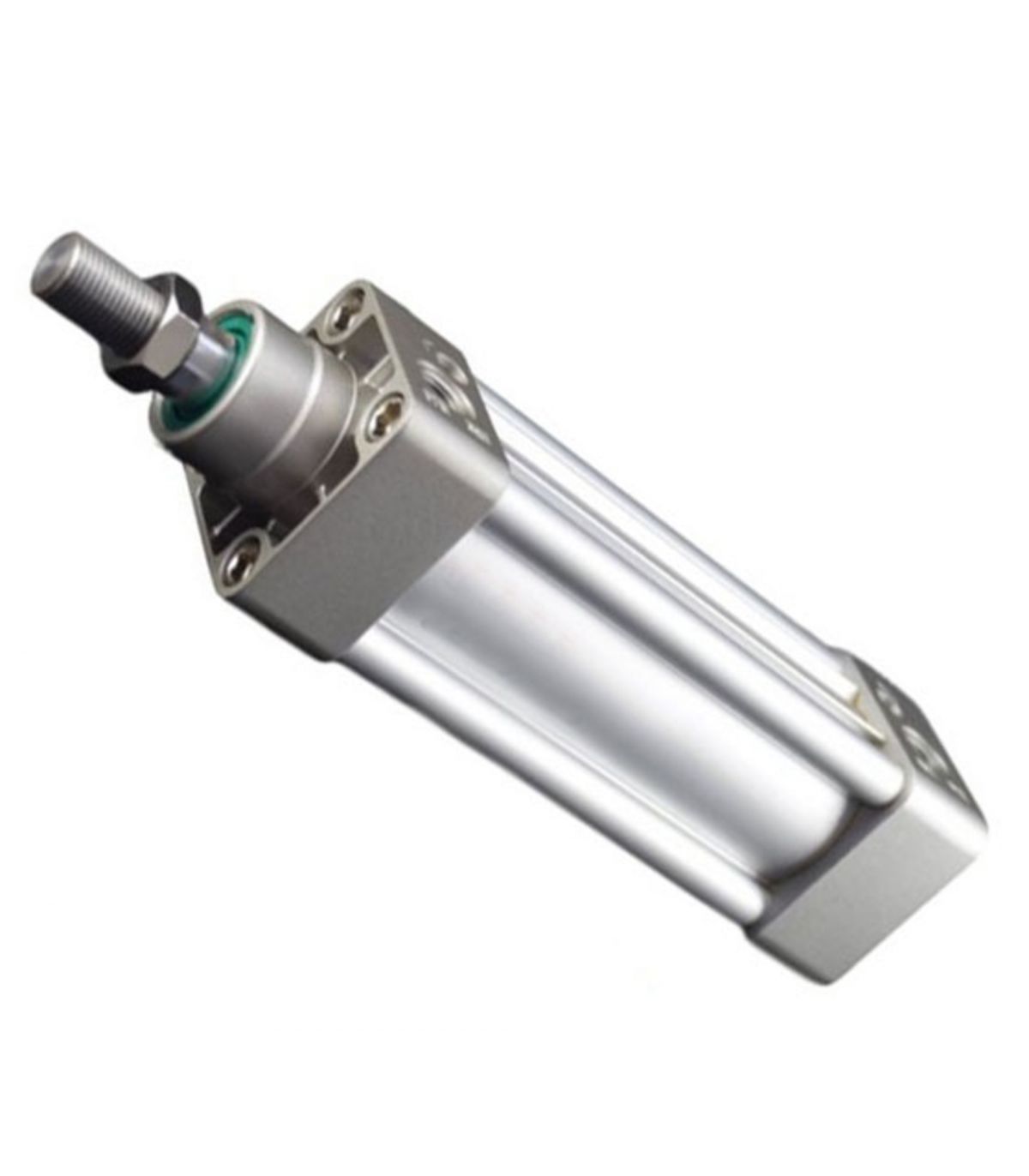

CILINDRO DE DUPLA AÇÃO ISO-15552
CILINDRO DE DUPLA AÇÃO ISO-15552
CILINDRO DE DUPLA AÇÃO ISO-15552
CILINDRO DE DUPLA AÇÃO ISO-15552

CILINDRO DE DUPLA AÇÃO ISO-15552

O cilindro de dupla ação ISO-15552 converte energia pneumática (ar comprimido) em movimento mecânico linear. É comumente utilizado em automação industrial, máquinas, robótica e equipamentos médicos.

Especificações técnicas:

  • Em conformidade com as normas ISO-6431, ISO-15552 e VDMA-254.
  • Fabricação personalizada
  • Cilindro de dupla ação com detecção magnética.
  • Amortecimento ajustável.
  • Os sensores estão integrados ao perfil da camisa (não é necessário suporte).
  • Vedantes de poliuretano que garantem operação com baixo atrito e longa vida útil.
  • Camisa e cabeçotes de alumínio.
  • Haste em aço cromado.
  • Pressão de trabalho: 10 bar.
  • Temperatura admissível: -20ºC / 70ºC.

Confira outras configurações ou corridas.

43,23 € (Taxas incluídas)
35,72 € (sem IVA)
DIÂMETRO x CURSO
  • Ø32-25
  • Ø32-50
  • Ø32-80
  • Ø32-100
  • Ø32-125
  • Ø32-160
  • Ø32-200
  • Ø32-250
  • Ø32-300
  • Ø32-320
  • Ø32-400
  • Ø32-500
  • Ø32-600
  • Ø32-700
  • Ø32-800
  • Ø32-900
  • Ø32-1000
  • Ø40-15
  • Ø40-25
  • Ø40-50
  • Ø40-80
  • Ø40-100
  • Ø40-125
  • Ø40-160
  • Ø40-200
  • Ø40-250
  • Ø40-300
  • Ø40-320
  • Ø40-400
  • Ø40-500
  • Ø40-600
  • Ø40-700
  • Ø40-800
  • Ø40-900
  • Ø40-1000
  • Ø50-25
  • Ø50-50
  • Ø50-80
  • Ø50-100
  • Ø50-125
  • Ø50-160
  • Ø50-200
  • Ø50-250
  • Ø50-300
  • Ø50-320
  • Ø50-400
  • Ø50-500
  • Ø50-600
  • Ø50-700
  • Ø50-800
  • Ø50-900
  • Ø50-1000
  • Ø63-25
  • Ø63-50
  • Ø63-80
  • Ø63-100
  • Ø63-125
  • Ø63-160
  • Ø63-200
  • Ø63-250
  • Ø63-300
  • Ø63-320
  • Ø63-400
  • Ø63-500
  • Ø63-600
  • Ø63-700
  • Ø63-800
  • Ø63-900
  • Ø63-1000
  • Ø80-25
  • Ø80-50
  • Ø80-80
  • Ø80-100
  • Ø80-125
  • Ø80-160
  • Ø80-200
  • Ø80-250
  • Ø80-300
  • Ø80-320
  • Ø80-400
  • Ø80-500
  • Ø80-600
  • Ø80-700
  • Ø80-800
  • Ø80-900
  • Ø80-1000
  • Ø100-25
  • Ø100-50
  • Ø100-80
  • Ø100-100
  • Ø100-125
  • Ø100-160
  • Ø100-200
  • Ø100-250
  • Ø100-300
  • Ø100-320
  • Ø100-400
  • Ø100-500
  • Ø100-600
  • Ø100-700
  • Ø100-800
  • Ø100-900
  • Ø100-1000
  • Ø125-25
  • Ø125-50
  • Ø125-80
  • Ø125-100
  • Ø125-125
  • Ø125-160
  • Ø125-200
  • Ø125-250
  • Ø125-320
  • Ø125-400
  • Ø125-500
  • Ø125-600
  • Ø125-700
  • Ø125-800
  • Ø125-900
  • Ø125-1000
Referência:
50020077
Descrição

Cilindro de dupla ação ISO-15552

O cilindro pneumático de dupla ação ISO 15552 é um atuador linear projetado para transformar a energia do ar comprimido em movimento mecânico alternativo, aplicando força em ambas as direções do seu curso (avanço e retorno). Fabricado de acordo com a norma ISO 15552 , garante intercambialidade dimensional e de montagem entre diferentes fabricantes.

Aplicações

  • Automação industrial.
  • Máquinas de montagem.
  • Sistemas de transporte.
  • Prensas pneumáticas.
  • Qualquer processo que exija movimentos lineares precisos e repetitivos.

+ (carreira)

QUALQUER ØBd11 VOCÊ VAI L2 WH ØMM SO KK SOU SW1 Z L8 BG RT SW2 E TG EE PL J3 J2 L7 SW3
32 30 10 4 20 26 12 20 M10x1,25 22 17 120 94 18 M6 6 46 32,5 G1/8 18 4 6,5 2 2,5
40 35 10,5 4 22 30 16 13 M12x1,25 24 19 135 105 18 M6 6 54 38 G1/4 17,5 3,5 8 5,8 2,5
50 40 11,5 4 28 37 20 17 M16x1,5 32 22 143 106 20 M8 8 64 46,5 G1/4 20,5 7 10 2 4
63 45 15 4 29 37 20 17 M16x1,5 32 22 158 121 20 M8 8 74 56,5 G3/8 22 11 8,5 4 4
80 45 17,5 4 35 46 25 22 M20x1,5 40 30 174 128 19 M10 6 94 72 G3/8 22 11 8,5 4 4
100 55 19.2 4 38 51,5 25 22 M20x1,5 40 30 189,5 138 19 M10 6 111 89 G1/2 26 9 12,5 5 4
125 60 20 6 50 65 32 27 M27x2 54 41 228 160 21 M12 8 135 110 G1/2 30 9 12,5 2,5 4
