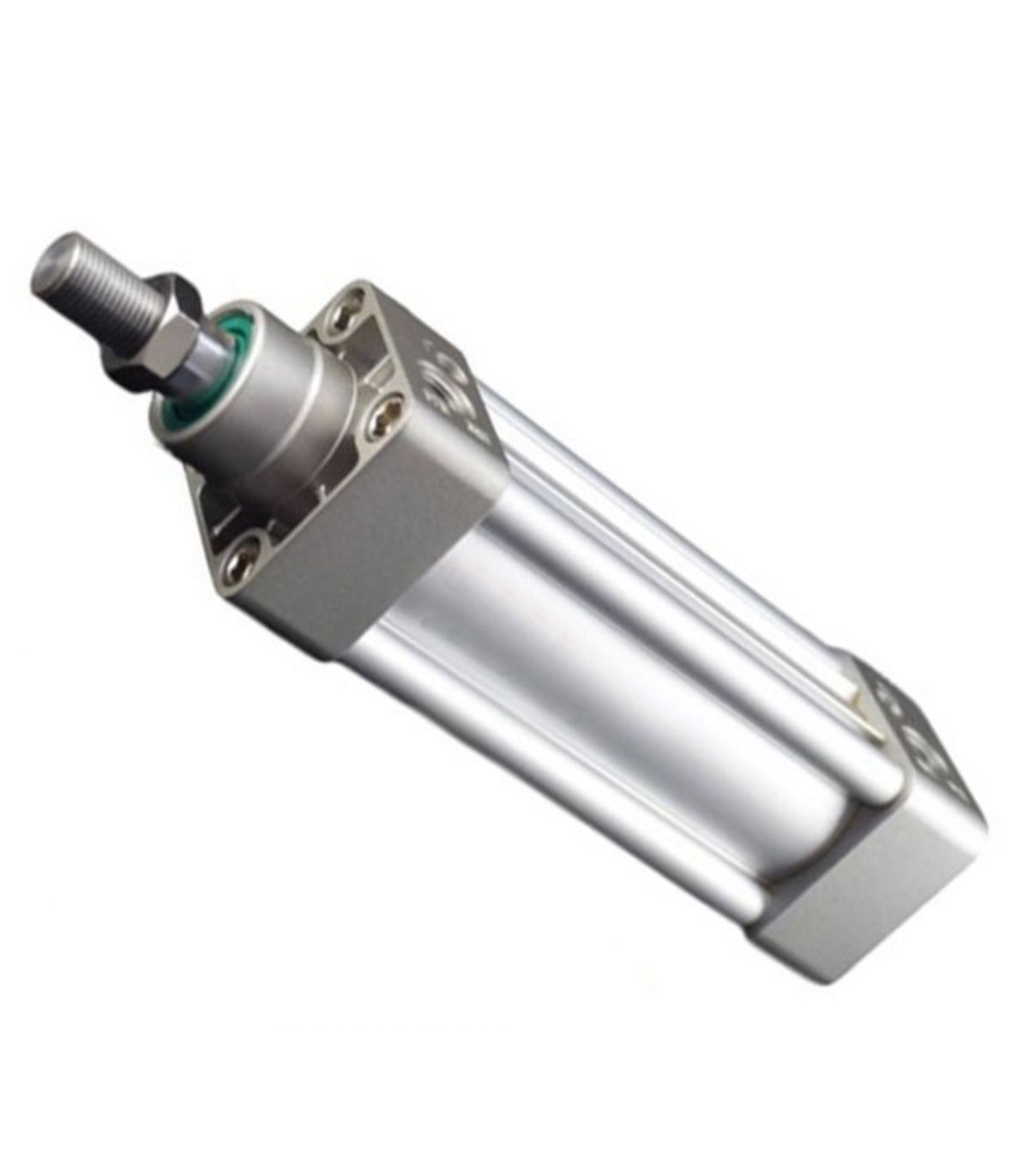

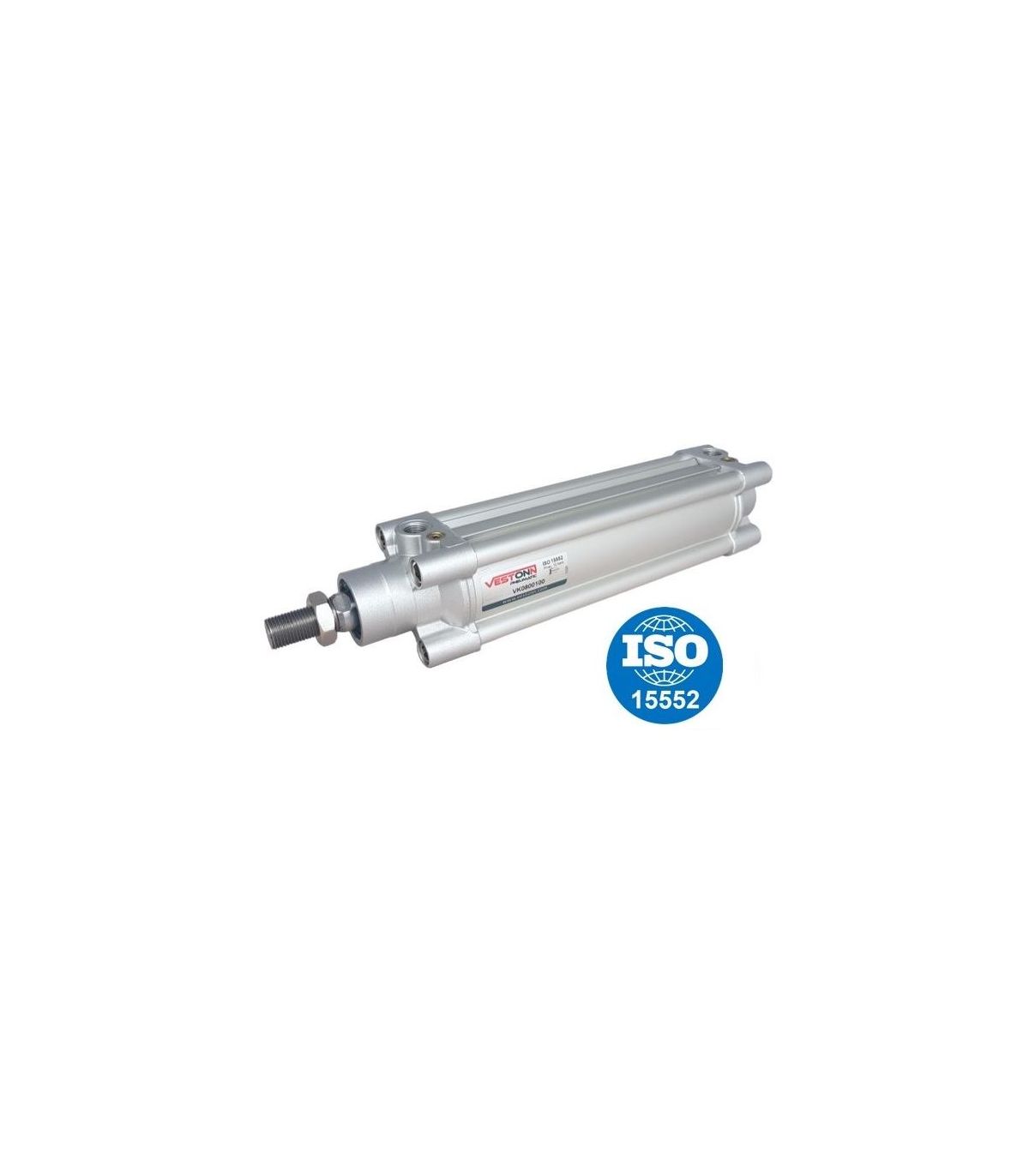

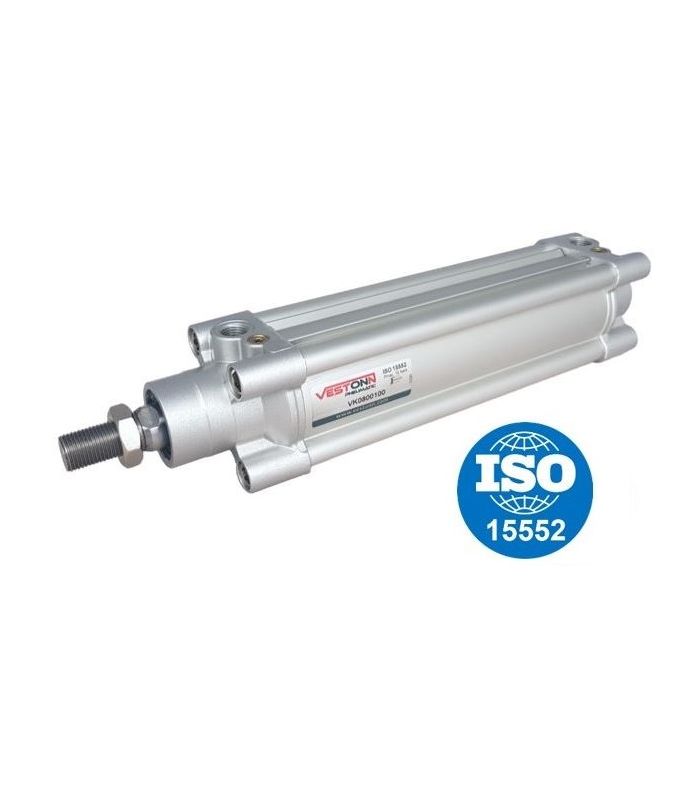

CILINDRO A DOPPIO EFFETTO ISO-15552
CILINDRO A DOPPIO EFFETTO ISO-15552
CILINDRO A DOPPIO EFFETTO ISO-15552
CILINDRO A DOPPIO EFFETTO ISO-15552

CILINDRO A DOPPIO EFFETTO ISO-15552

Il cilindro a doppio effetto ISO-15552 converte l'energia pneumatica (aria compressa) in movimento meccanico lineare. È comunemente utilizzato nell'automazione industriale, nei macchinari, nella robotica e nelle apparecchiature medicali.

Specifiche tecniche:

  • Conforme a ISO-6431, ISO-15552, VDMA-254
  • Produzione personalizzata
  • Cilindro a doppio effetto con rilevamento magnetico.
  • Smorzamento regolabile.
  • I sensori sono integrati nel profilo della maglietta (non è necessario alcun supporto)
  • Guarnizioni in poliuretano che garantiscono un funzionamento a basso attrito e una lunga durata.
  • Testata e testate dei cilindri in alluminio.
  • Stelo in acciaio cromato.
  • Pressione di esercizio 10 bar.
  • Temperatura ammissibile -20ºC / 70ºC.

Scopri altre configurazioni o gare.

43,23 € (impuestos incl.)
35,72 € (Tasse escluse)
ALESAGGIO x CORSA
  • Ø32-25
  • Ø32-50
  • Ø32-80
  • Ø32-100
  • Ø32-125
  • Ø32-160
  • Ø32-200
  • Ø32-250
  • Ø32-300
  • Ø32-320
  • Ø32-400
  • Ø32-500
  • Ø32-600
  • Ø32-700
  • Ø32-800
  • Ø32-900
  • Ø32-1000
  • Ø40-15
  • Ø40-25
  • Ø40-50
  • Ø40-80
  • Ø40-100
  • Ø40-125
  • Ø40-160
  • Ø40-200
  • Ø40-250
  • Ø40-300
  • Ø40-320
  • Ø40-400
  • Ø40-500
  • Ø40-600
  • Ø40-700
  • Ø40-800
  • Ø40-900
  • Ø40-1000
  • Ø50-25
  • Ø50-50
  • Ø50-80
  • Ø50-100
  • Ø50-125
  • Ø50-160
  • Ø50-200
  • Ø50-250
  • Ø50-300
  • Ø50-320
  • Ø50-400
  • Ø50-500
  • Ø50-600
  • Ø50-700
  • Ø50-800
  • Ø50-900
  • Ø50-1000
  • Ø63-25
  • Ø63-50
  • Ø63-80
  • Ø63-100
  • Ø63-125
  • Ø63-160
  • Ø63-200
  • Ø63-250
  • Ø63-300
  • Ø63-320
  • Ø63-400
  • Ø63-500
  • Ø63-600
  • Ø63-700
  • Ø63-800
  • Ø63-900
  • Ø63-1000
  • Ø80-25
  • Ø80-50
  • Ø80-80
  • Ø80-100
  • Ø80-125
  • Ø80-160
  • Ø80-200
  • Ø80-250
  • Ø80-300
  • Ø80-320
  • Ø80-400
  • Ø80-500
  • Ø80-600
  • Ø80-700
  • Ø80-800
  • Ø80-900
  • Ø80-1000
  • Ø100-25
  • Ø100-50
  • Ø100-80
  • Ø100-100
  • Ø100-125
  • Ø100-160
  • Ø100-200
  • Ø100-250
  • Ø100-300
  • Ø100-320
  • Ø100-400
  • Ø100-500
  • Ø100-600
  • Ø100-700
  • Ø100-800
  • Ø100-900
  • Ø100-1000
  • Ø125-25
  • Ø125-50
  • Ø125-80
  • Ø125-100
  • Ø125-125
  • Ø125-160
  • Ø125-200
  • Ø125-250
  • Ø125-320
  • Ø125-400
  • Ø125-500
  • Ø125-600
  • Ø125-700
  • Ø125-800
  • Ø125-900
  • Ø125-1000
Riferimento:
50020077
Descrizione

Cilindro a doppio effetto ISO-15552

Il cilindro pneumatico a doppio effetto ISO 15552 è un attuatore lineare progettato per trasformare l'energia dell'aria compressa in moto meccanico alternativo, applicando la forza in entrambe le direzioni della sua corsa (avanti e indietro). Realizzato in conformità alla norma ISO 15552 , garantisce l'intercambiabilità dimensionale e di montaggio tra diversi produttori.

Applicazioni

  • Automazione industriale.
  • Macchinari di assemblaggio.
  • Sistemi di trasporto.
  • Presse pneumatiche.
  • Qualsiasi processo che richieda movimenti lineari precisi e ripetitivi.

+ (carriera)

O ØBd11 VOI VA L2 WH ØMM SO KK SONO SW1 Z L8 BG RT SW2 E TG EE PL J3 J2 L7 SW3
32 30 10 4 20 26 12 20 M10x1,25 22 17 120 94 18 M6 6 46 32,5 G1/8 18 4 6.5 2 2.5
40 35 10.5 4 22 30 16 13 M12x1,25 24 19 135 105 18 M6 6 54 38 G1/4 17.5 3.5 8 5.8 2.5
50 40 11.5 4 28 37 20 17 M16x1,5 32 22 143 106 20 M8 8 64 46.5 G1/4 20.5 7 10 2 4
63 45 15 4 29 37 20 17 M16x1,5 32 22 158 121 20 M8 8 74 56,5 G3/8 22 11 8.5 4 4
80 45 17.5 4 35 46 25 22 M20x1,5 40 30 174 128 19 M10 6 94 72 G3/8 22 11 8.5 4 4
100 55 19.2 4 38 51,5 25 22 M20x1,5 40 30 189,5 138 19 M10 6 111 89 G1/2 26 9 12.5 5 4
125 60 20 6 50 65 32 27 M27x2 54 41 228 160 21 M12 8 135 110 G1/2 30 9 12.5 2.5 4
