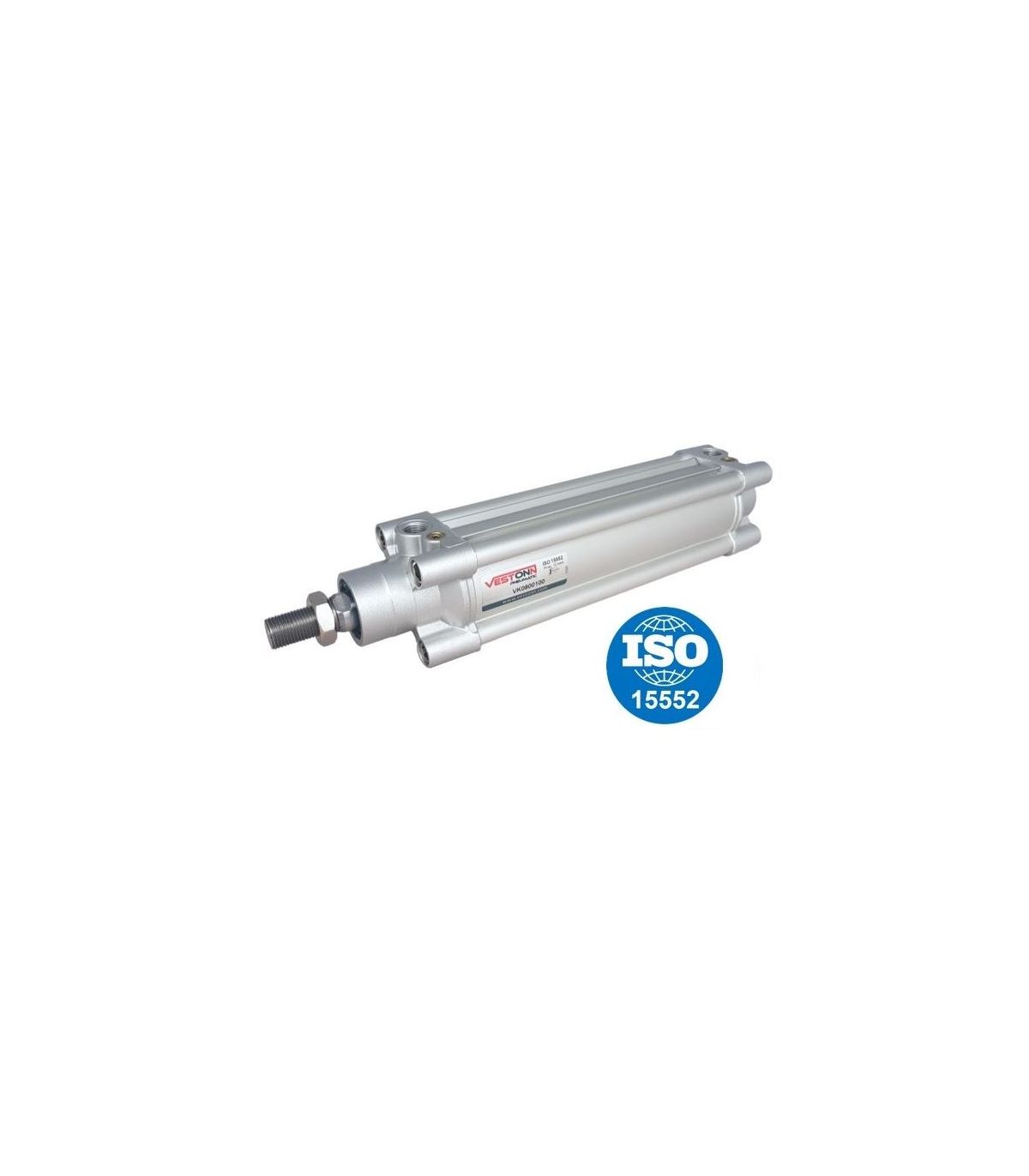

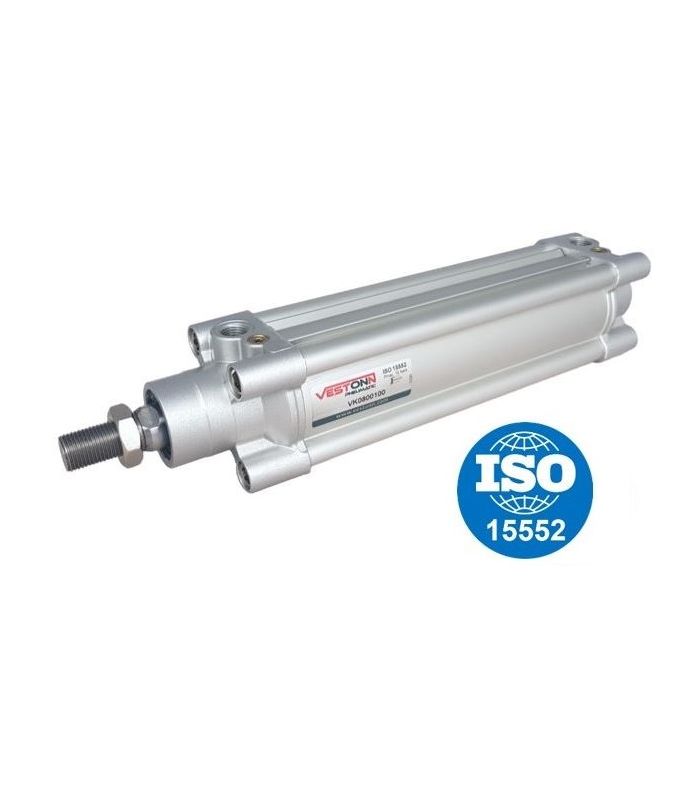

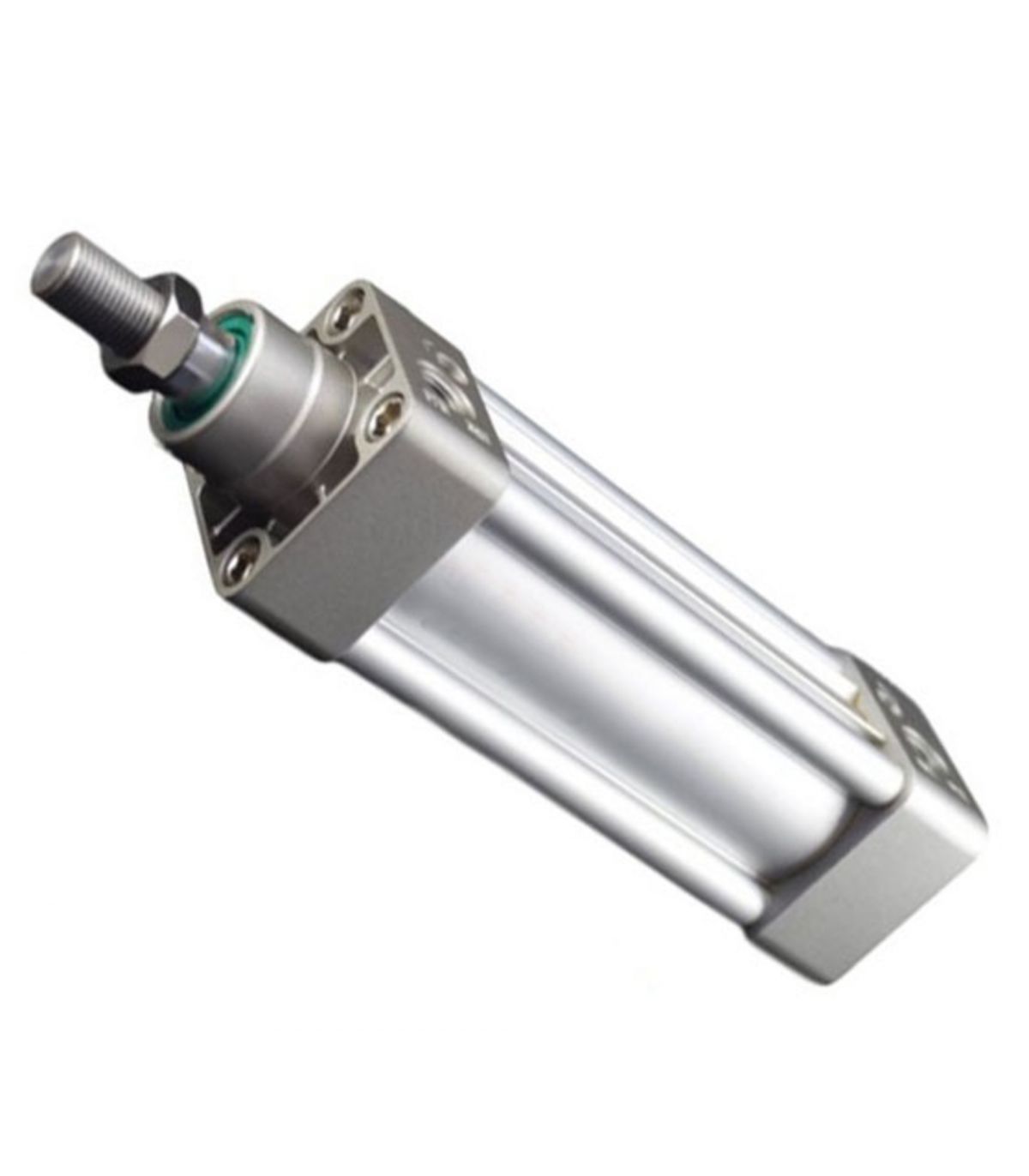

CILINDRO DE DOBLE EFECTO ISO-15552
CILINDRO DE DOBLE EFECTO ISO-15552
CILINDRO DE DOBLE EFECTO ISO-15552
CILINDRO DE DOBLE EFECTO ISO-15552

CILINDRO DE DOBLE EFECTO ISO-15552

rating Ver la opinión

El cilindro de doble efecto ISO-15552 convierte la energía neumática (aire comprimido) en un movimiento mecánico lineal. Comúnmente se emplea en automatización industrial, maquinaria, robótica y equipos médicos.

Ficha técnica:

  • Conforme a ISO-6431, ISO-15552, VDMA-254
  • Fabricación a medida
  • Cilindro de doble efecto con detección magnética.
  • Amortiguación regulable.
  • Los sensores quedan integrados en el perfil de la camisa (no se necesita soporte)
  • Juntas de Poliuretano que aseguran un funcionamiento con baja fricción y gran duración.
  • Camisa y culatas en aluminio.
  • Vástago en acero cromado.
  • Presión de trabajo 10 bar.
  • Temperatura admisible -20ºC / 70ºC.

Consulte otras configuraciones o carreras

43,23 € (impuestos incl.)
35,72 € (impuestos excl.)
DIAMETRO x CARRERA
  • Ø32-25
  • Ø32-50
  • Ø32-80
  • Ø32-100
  • Ø32-125
  • Ø32-160
  • Ø32-200
  • Ø32-250
  • Ø32-300
  • Ø32-320
  • Ø32-400
  • Ø32-500
  • Ø32-600
  • Ø32-700
  • Ø32-800
  • Ø32-900
  • Ø32-1000
  • Ø40-15
  • Ø40-25
  • Ø40-50
  • Ø40-80
  • Ø40-100
  • Ø40-125
  • Ø40-160
  • Ø40-200
  • Ø40-250
  • Ø40-300
  • Ø40-320
  • Ø40-400
  • Ø40-500
  • Ø40-600
  • Ø40-700
  • Ø40-800
  • Ø40-900
  • Ø40-1000
  • Ø50-25
  • Ø50-50
  • Ø50-80
  • Ø50-100
  • Ø50-125
  • Ø50-160
  • Ø50-200
  • Ø50-250
  • Ø50-300
  • Ø50-320
  • Ø50-400
  • Ø50-500
  • Ø50-600
  • Ø50-700
  • Ø50-800
  • Ø50-900
  • Ø50-1000
  • Ø63-25
  • Ø63-50
  • Ø63-80
  • Ø63-100
  • Ø63-125
  • Ø63-160
  • Ø63-200
  • Ø63-250
  • Ø63-300
  • Ø63-320
  • Ø63-400
  • Ø63-500
  • Ø63-600
  • Ø63-700
  • Ø63-800
  • Ø63-900
  • Ø63-1000
  • Ø80-25
  • Ø80-50
  • Ø80-80
  • Ø80-100
  • Ø80-125
  • Ø80-160
  • Ø80-200
  • Ø80-250
  • Ø80-300
  • Ø80-320
  • Ø80-400
  • Ø80-500
  • Ø80-600
  • Ø80-700
  • Ø80-800
  • Ø80-900
  • Ø80-1000
  • Ø100-25
  • Ø100-50
  • Ø100-80
  • Ø100-100
  • Ø100-125
  • Ø100-160
  • Ø100-200
  • Ø100-250
  • Ø100-300
  • Ø100-320
  • Ø100-400
  • Ø100-500
  • Ø100-600
  • Ø100-700
  • Ø100-800
  • Ø100-900
  • Ø100-1000
  • Ø125-25
  • Ø125-50
  • Ø125-80
  • Ø125-100
  • Ø125-125
  • Ø125-160
  • Ø125-200
  • Ø125-250
  • Ø125-320
  • Ø125-400
  • Ø125-500
  • Ø125-600
  • Ø125-700
  • Ø125-800
  • Ø125-900
  • Ø125-1000
Referencia:
50020077
Descripción

Cilindro de doble efecto ISO-15552

El cilindro neumático de doble efecto ISO 15552 es un actuador lineal diseñado para transformar la energía del aire comprimido en movimiento mecánico alternativo, aplicando fuerza en ambas direcciones del recorrido (avance y retroceso). Fabricado conforme a la norma ISO 15552, garantiza la intercambiabilidad dimensional y de montaje entre diferentes fabricantes.

Aplicaciones

  • Automatización industrial.
  • Maquinaria de ensamblaje.
  • Sistemas de transporte.
  • Prensas neumáticas.
  • Cualquier proceso que requiera movimientos lineales precisos y repetitivos.

+ (carrera)

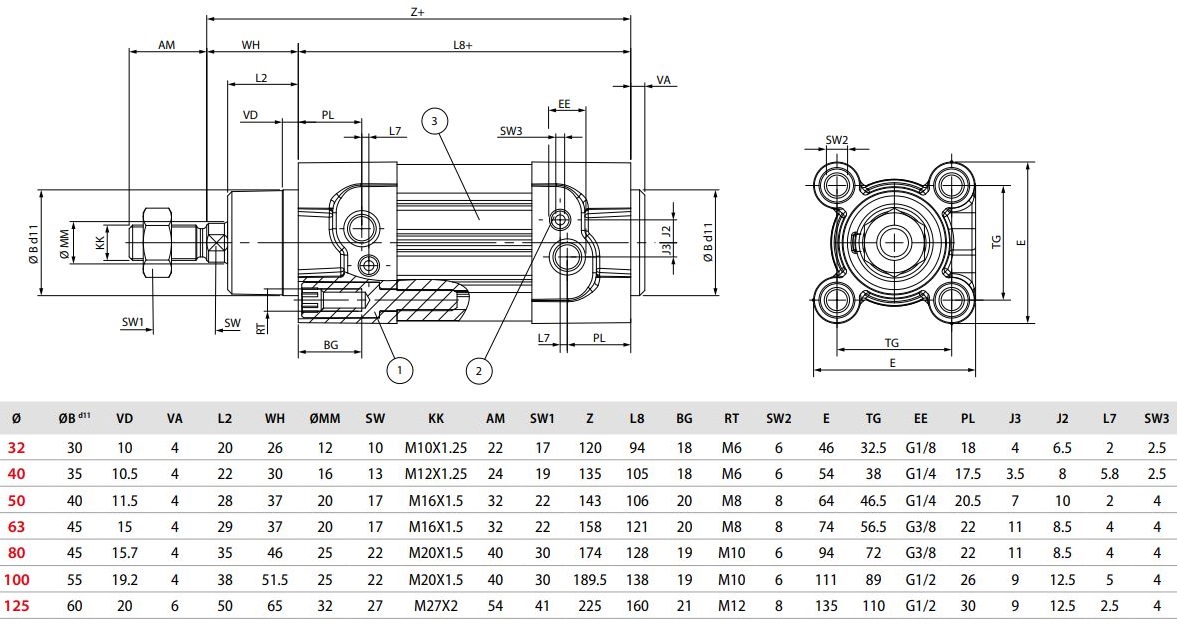

Ø ØBd11 VD VA L2 WH ØMM SW KK AM SW1 Z L8 BG RT SW2 E TG EE PL J3 J2 L7 SW3
32 30 10 4 20 26 12 20 M10x1.25 22 17 120 94 18 M6 6 46 32.5 G1/8 18 4 6.5 2 2.5
40 35 10.5 4 22 30 16 13 M12x1.25 24 19 135 105 18 M6 6 54 38 G1/4 17.5 3.5 8 5.8 2.5
50 40 11.5 4 28 37 20 17 M16x1.5 32 22 143 106 20 M8 8 64 46.5 G1/4 20.5 7 10 2 4
63 45 15 4 29 37 20 17 M16x1.5 32 22 158 121 20 M8 8 74 56.5 G3/8 22 11 8.5 4 4
80 45 17.5 4 35 46 25 22 M20x1.5 40 30 174 128 19 M10 6 94 72 G3/8 22 11 8.5 4 4
100 55 19.2 4 38 51.5 25 22 M20x1.5 40 30 189.5 138 19 M10 6 111 89 G1/2 26 9 12.5 5 4
125 60 20 6 50 65 32 27 M27x2 54 41 228 160 21 M12 8 135 110 G1/2 30 9 12.5 2.5 4

Detalles del producto
50020077
Opiniones

   Opiniones

Todas las calificaciones proceden de clientes verificados que compraron este artículo. La valoración general es el promedio de todas las calificaciones recibidas.

Cilindros neumáticos.  rating
10
A falta de comprobar su funcionamiento y rendimiento real, aparentemente tienen una relación precio/calidad interesante.
