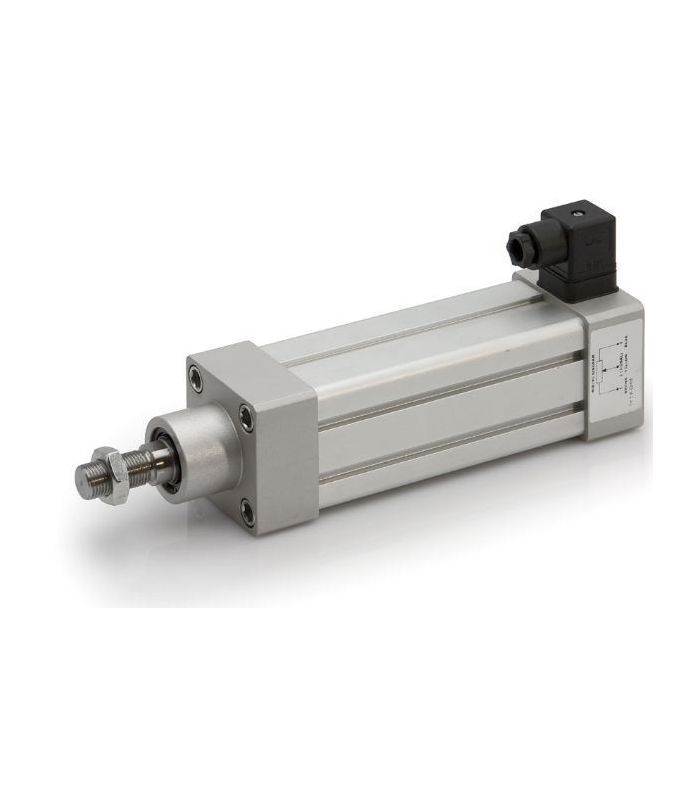

CILINDRO COM TRANSDUTOR DE POSIÇÃO

Os cilindros com sistema transdutor de posição da série POT são atuadores pneumáticos sob a norma ISO 15552 equipados com potenciômetro linear integrado ao cilindro.

• Este dispositivo permite detectar com grande precisão a posição da haste durante seu movimento ao longo de todo o curso, correlacionando o sinal elétrico na saída na posição estendida.
• Na configuração padrão o sinal de saída é em tensão, mas a pedido do atuador pode ser equipado com conversores de sinal para estabilização em corrente ou tensão.

VERIFIQUE OUTRAS OPÇÕES

NOTAS IMPORTANTES PARA O FUNCIONAMENTO CORRETO

1) O potenciômetro dentro do cilindro deve ser utilizado como divisor de tensão e não como resistor variável, portanto deve ser conectado a um dispositivo de entrada de alta impedância (normalmente uma entrada de potenciômetro para um CLP).
2) O potenciômetro, para sua movimentação, utiliza um princípio de funcionamento do tipo “magnético” que permite o isolamento absoluto do próprio fluido de trabalho do cilindro. Porém, a aceleração não deve ultrapassar o valor admissível de 10 m/s2 para evitar a dissociação entre os elementos que transmitem o movimento ao elemento sensível do transdutor.
3) O curso padrão (indicado no código) permite o aproveitamento ideal do potenciômetro do equipamento. Caso seja necessário utilizar um curso menor que o nominal, deve-se ter em mente que o sinal de saída não pode ser totalmente aproveitado. Exemplo: Se for utilizado um curso de 125 mm (o sensor tem um curso padrão de 150 mm) e a tensão aplicada for de 10 volts, por exemplo, o sinal a utilizar será 5/6 (8,3 volts)
