Cilindro telescópico de 3 extensões TLTD

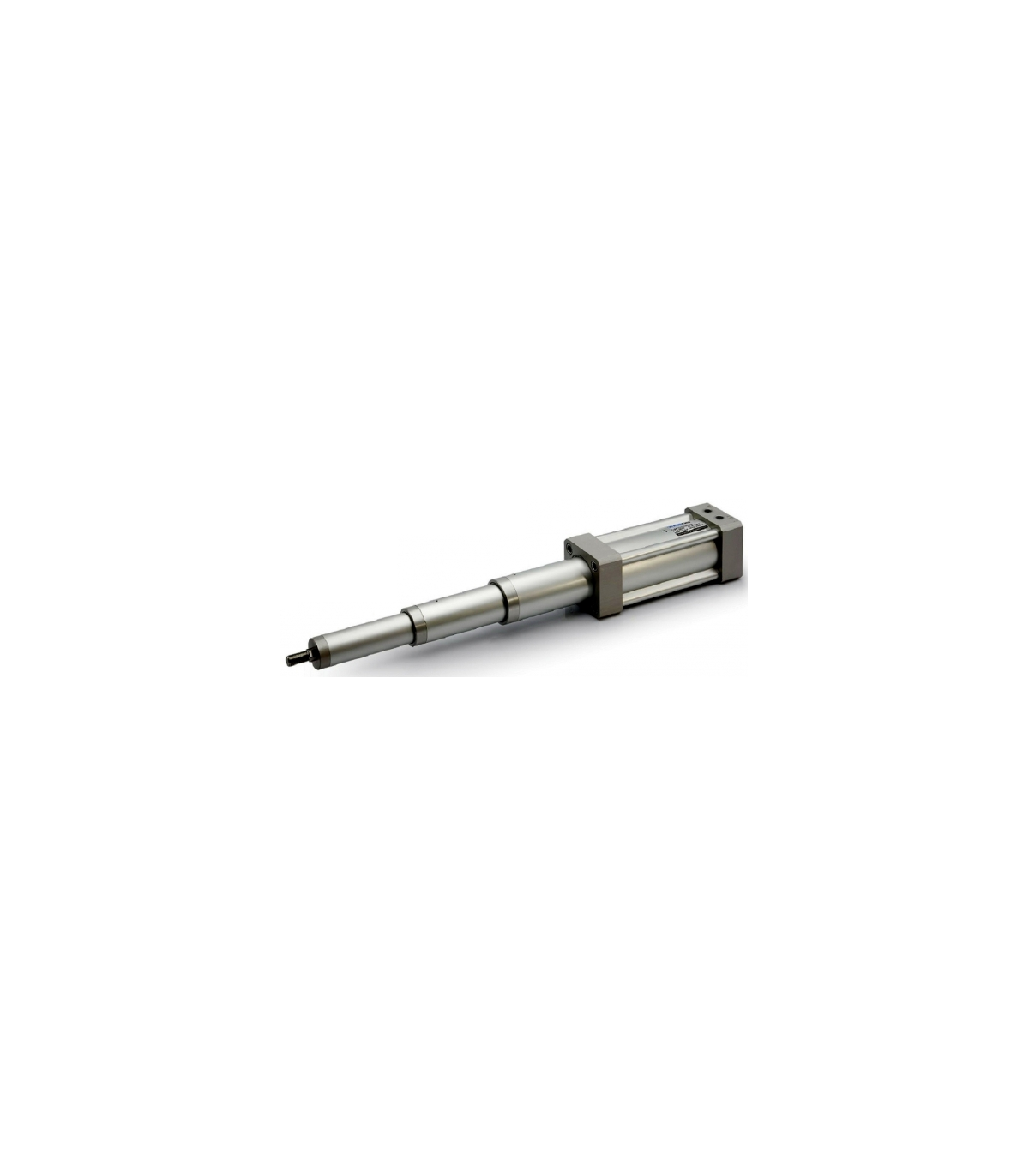

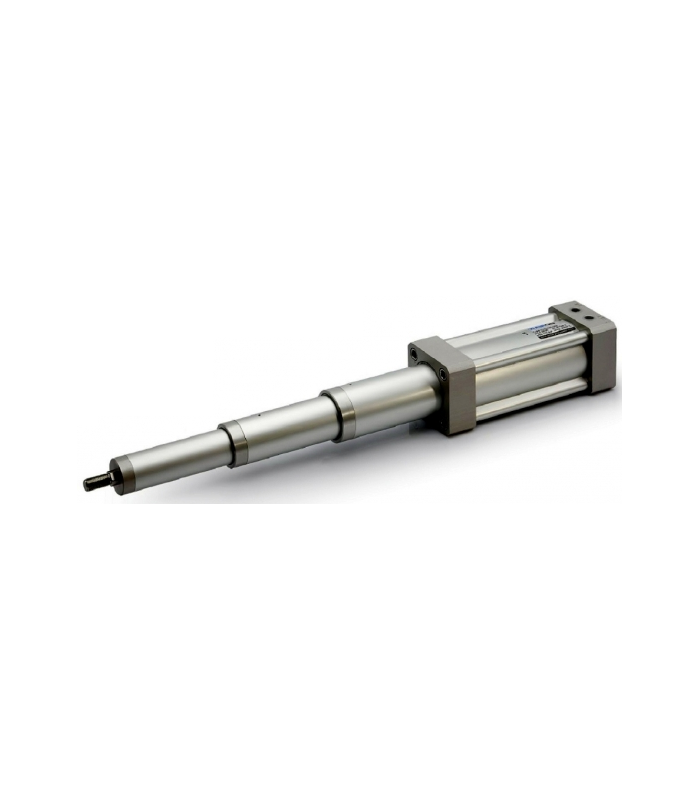

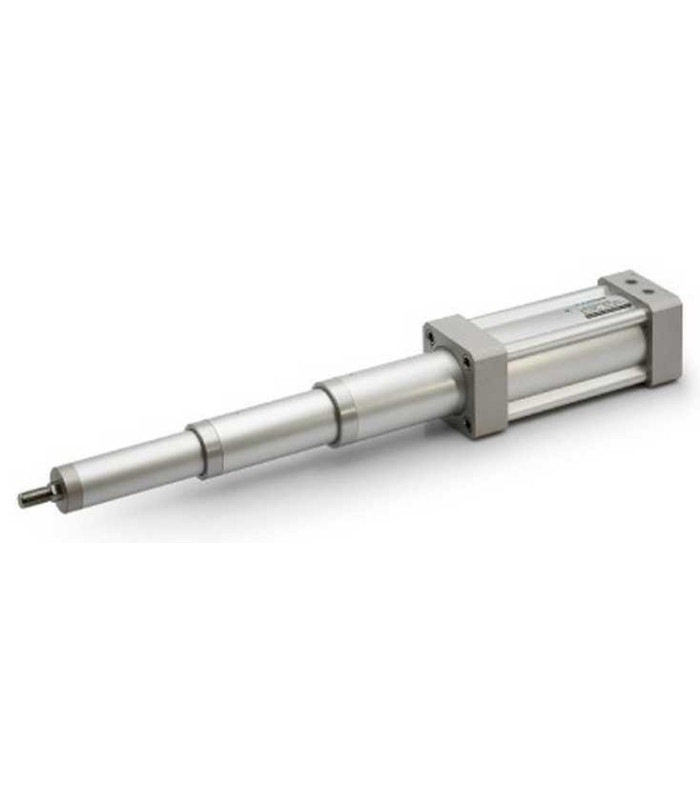

Cilindro telescópico TLTD de 3 extensões

O cilindro telescópico TLTD de 3 extensões é um atuador hidráulico projetado para fornecer um grande curso a partir de um comprimento retraído compacto, por meio de três estágios progressivamente extensíveis .

Este é um cilindro hidráulico telescópico composto por três tubos concêntricos (extensões) que se estendem sequencialmente quando a pressão hidráulica é aplicada. O modelo TLTD foi projetado para aplicações industriais ou móveis onde resistência, estabilidade e longo curso são necessários.

Aplicações comuns

• Caminhões basculantes e caminhões de transporte de lixo
• Máquinas industriais e agrícolas
• Equipamentos de elevação
• Sistemas hidráulicos móveis

Notas importantes para o funcionamento correto

1. O cilindro telescópico é adequado para uso em empurrar devido à baixa força desenvolvida no curso de retorno.
2. A carga móvel só deve ser guiada quando o cilindro suportar cargas axiais.
3. A ordem da etapa de saída é aleatória, enquanto o retorno é sequencial, do mais alto para o mais baixo.
4. Aumentar o curso do cilindro aumenta o tempo de espera para inverter o movimento, acionando todas as extensões.
5. A regulação da velocidade só é possível no curso de retorno. Para o curso de extensão, o ajuste pode ser feito através de um regulador de pressão na fonte de alimentação.

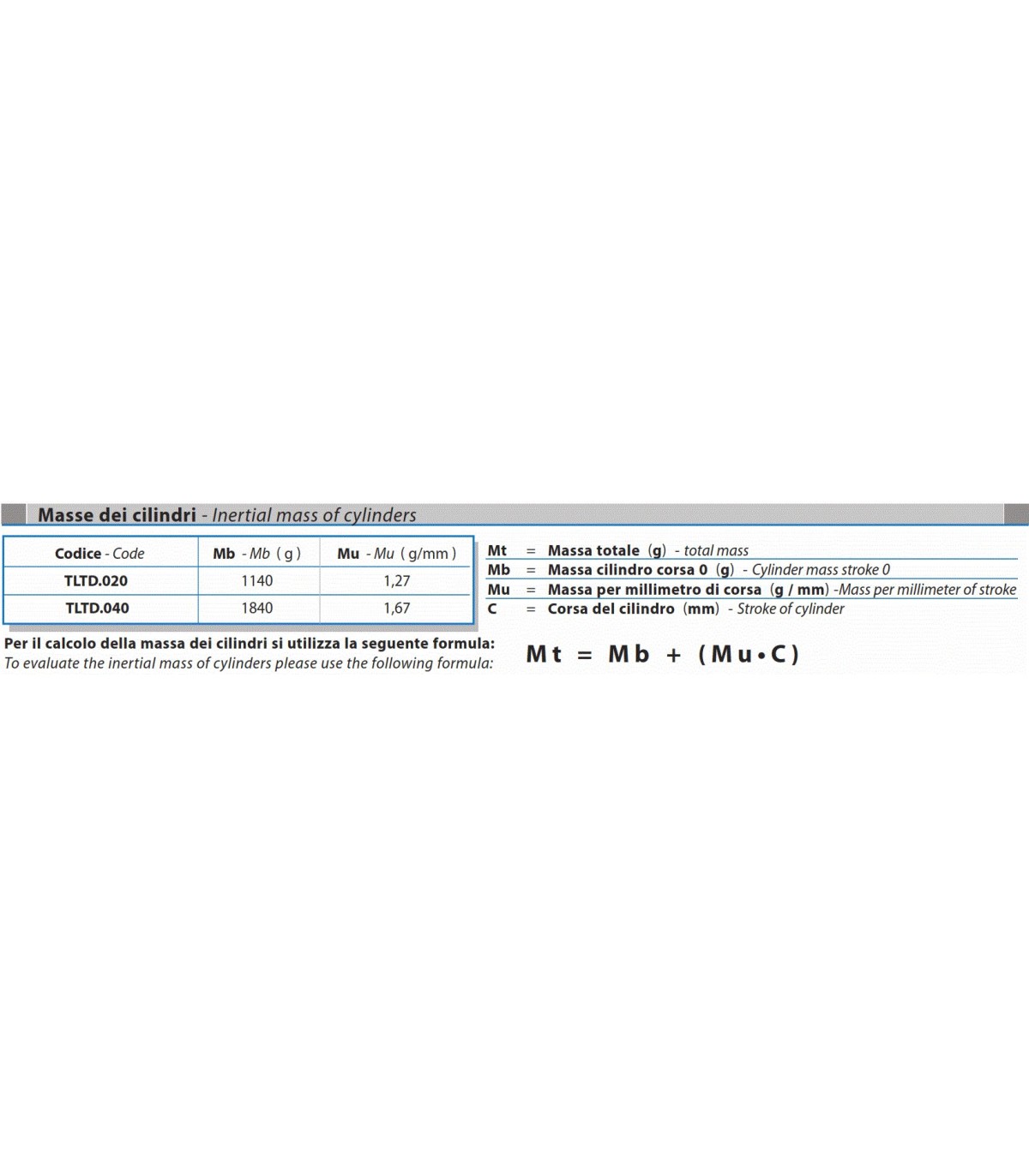

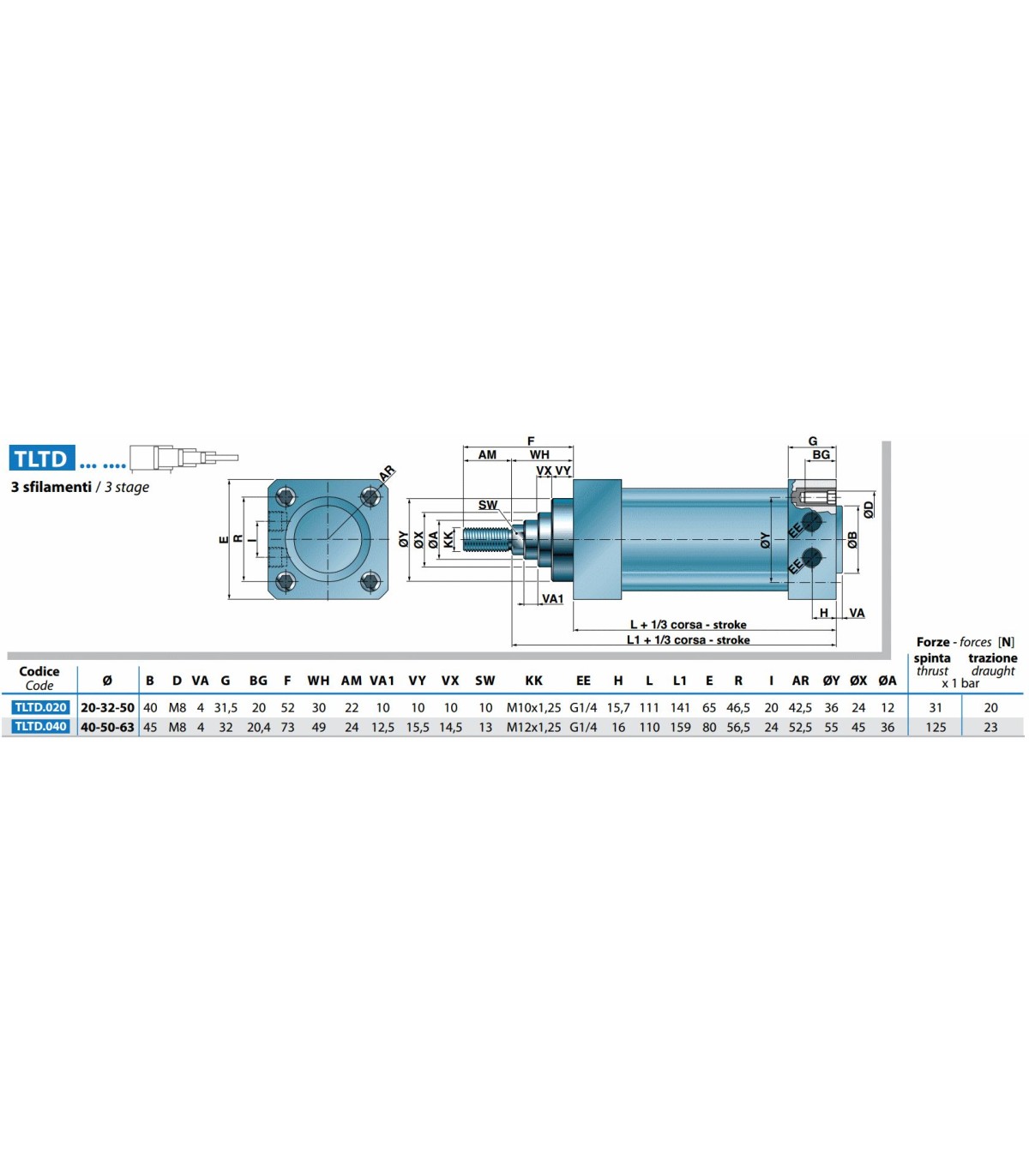

Especificações técnicas do cilindro telescópico TLTD de 3 extensões:
