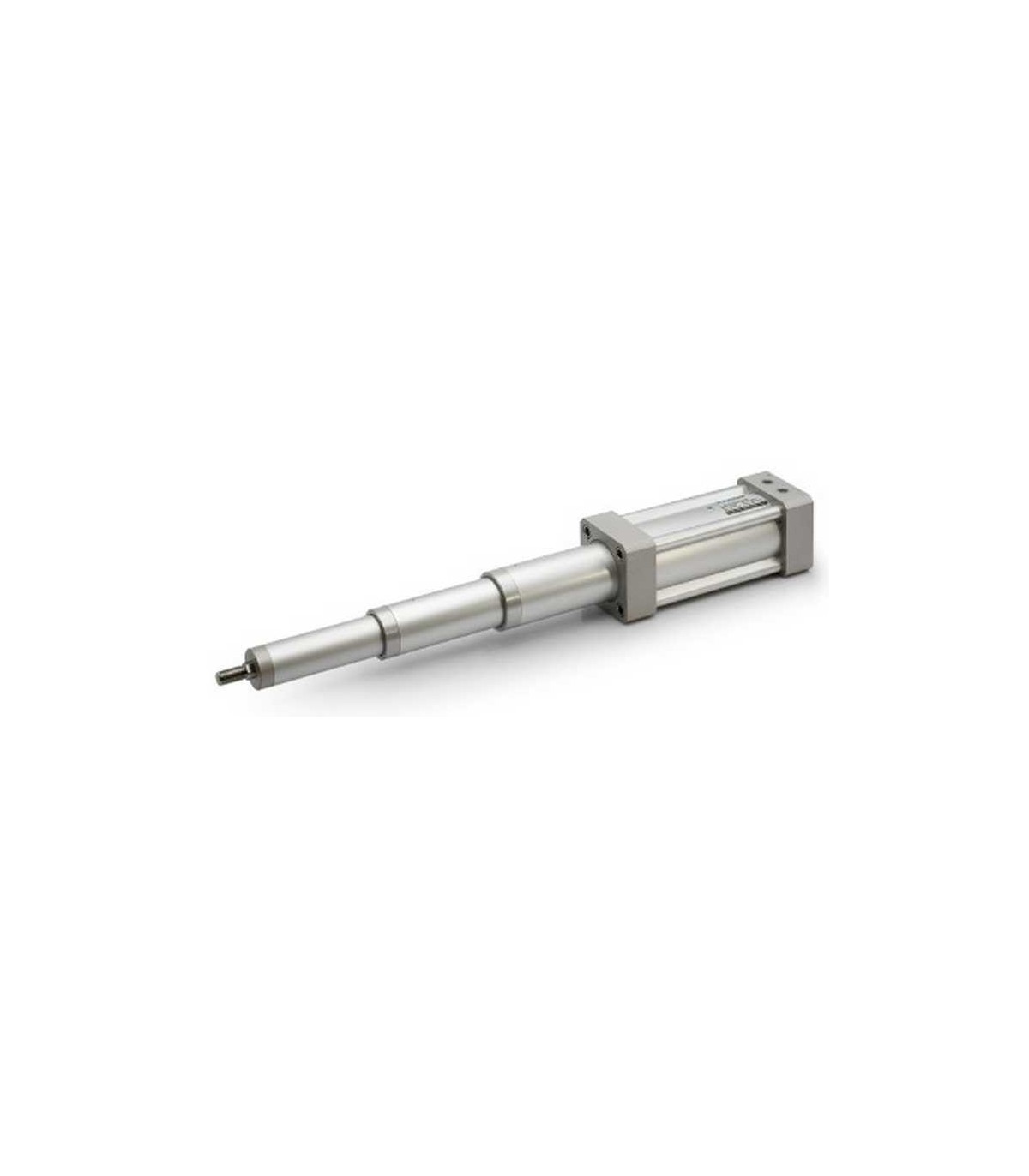

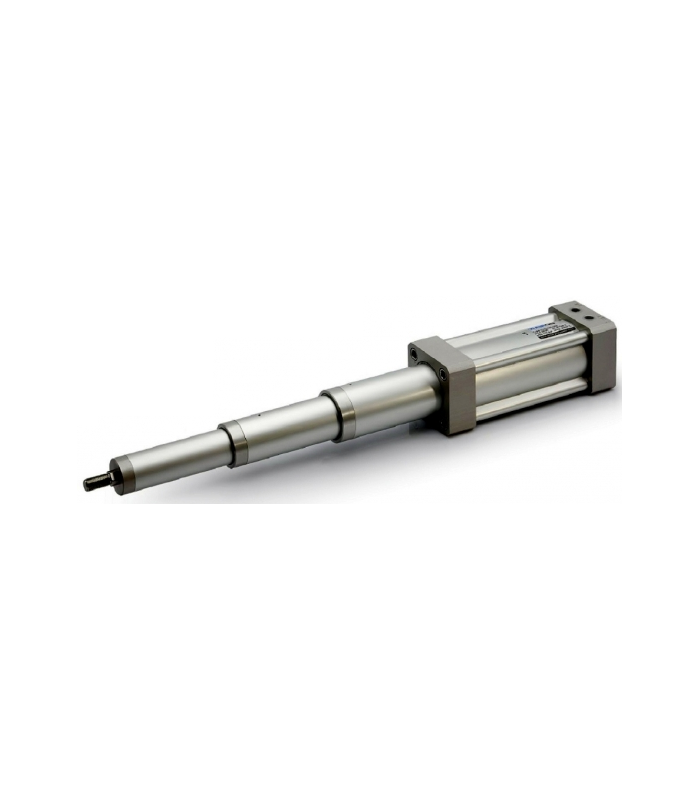

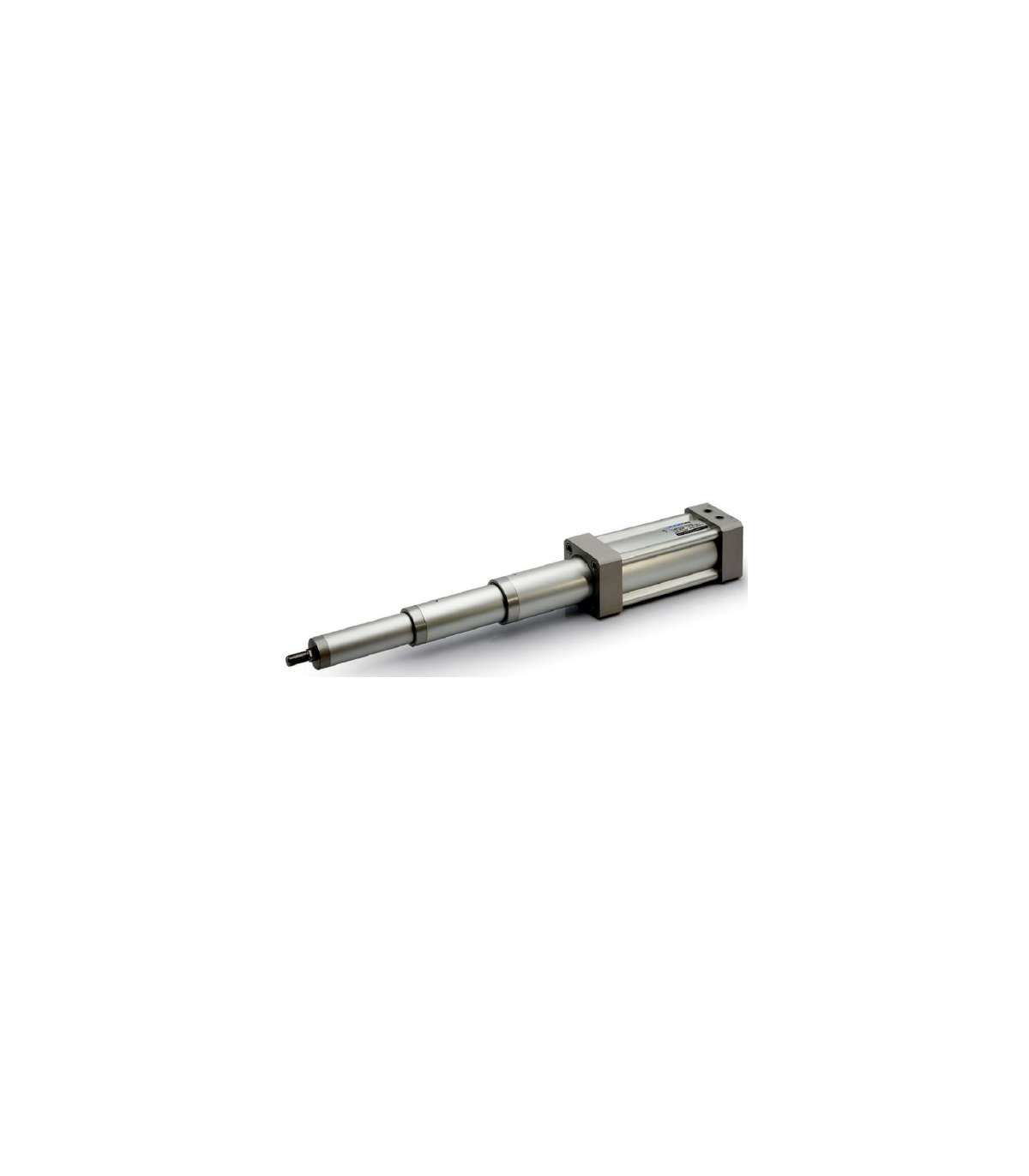

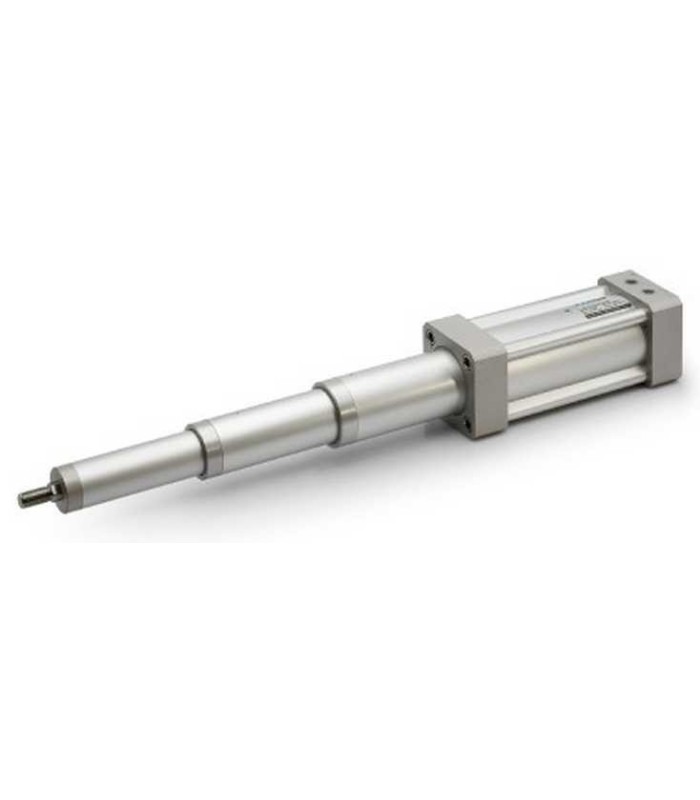

CYLINDRE TÉLESCOPIQUE TLTD À 3 EXTENSIONS

Cylindre télescopique à 3 extensions TLTD

Un vérin télescopique TLTD à 3 extensions est un actionneur hydraulique conçu pour fournir une grande course à partir d'une longueur rétractée compacte, au moyen de trois étages extensibles progressivement .

Il s'agit d'un vérin hydraulique télescopique composé de trois tubes concentriques (extensions) qui se déploient successivement sous l'effet de la pression hydraulique. Le modèle TLTD est conçu pour les applications industrielles ou mobiles exigeant robustesse, stabilité et grande course .

Applications courantes

• Camions-bennes et camions à benne basculante
• machines industrielles et agricoles
• Équipement de levage
• Systèmes hydrauliques mobiles

Remarques importantes pour un fonctionnement correct

1. Le vérin télescopique est adapté à une utilisation en poussée grâce à la faible force développée lors de la course de retour.
2. La charge mobile ne doit être guidée que lorsque le cylindre supporte des charges axiales.
3. L'ordre de l'étape de sortie est aléatoire, tandis que le retour est séquentiel, du plus élevé au plus bas.
4. L'augmentation de la course du cylindre accroît le temps d'attente pour inverser le mouvement en entraînant toutes les extensions.
5. Le réglage de la vitesse n'est possible que pour la course de retour. Pour la course d'aller, il peut être ajusté à l'aide d'un régulateur de pression dans l'alimentation électrique.

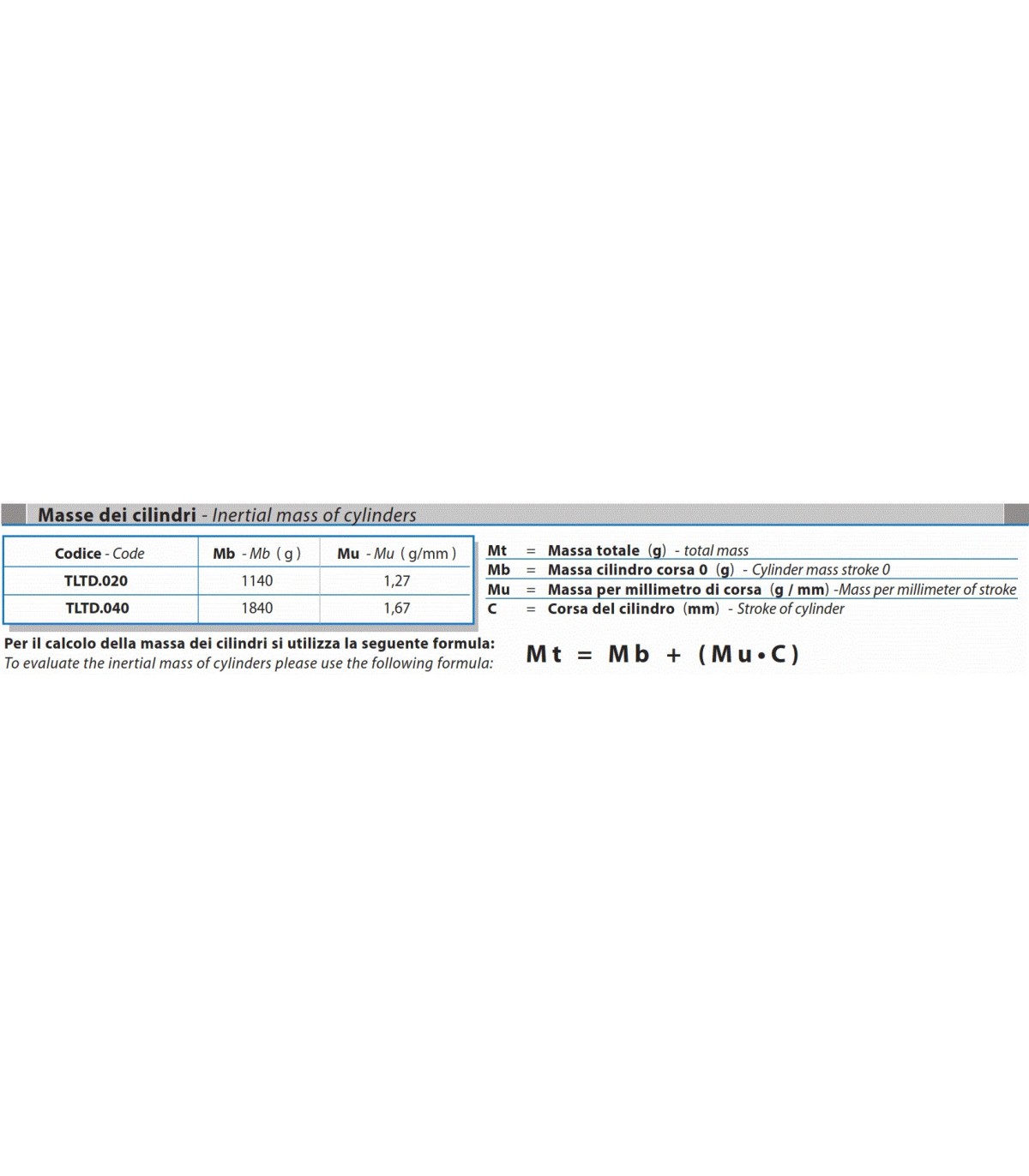

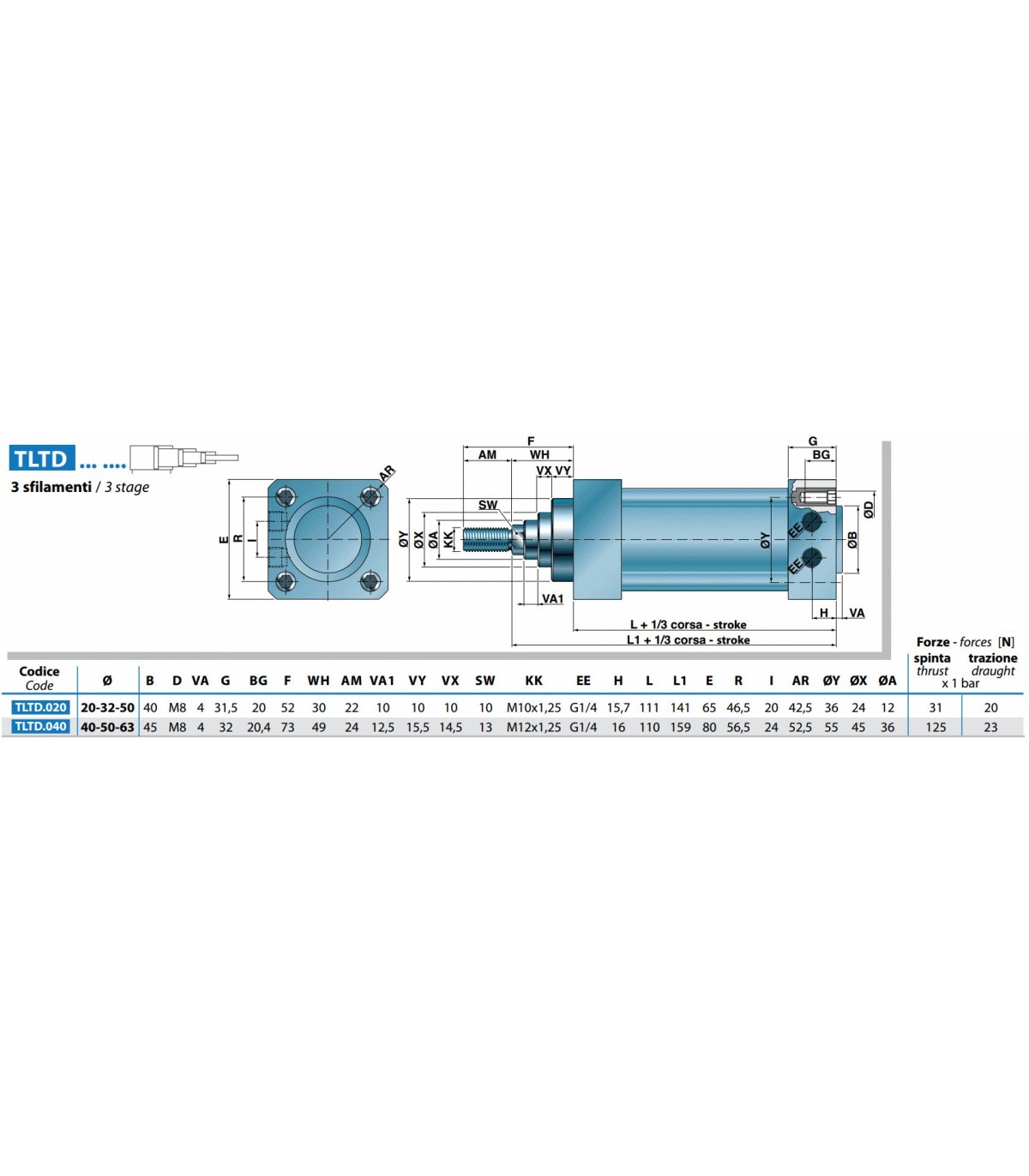

Caractéristiques techniques du vérin télescopique TLTD à 3 extensions :
