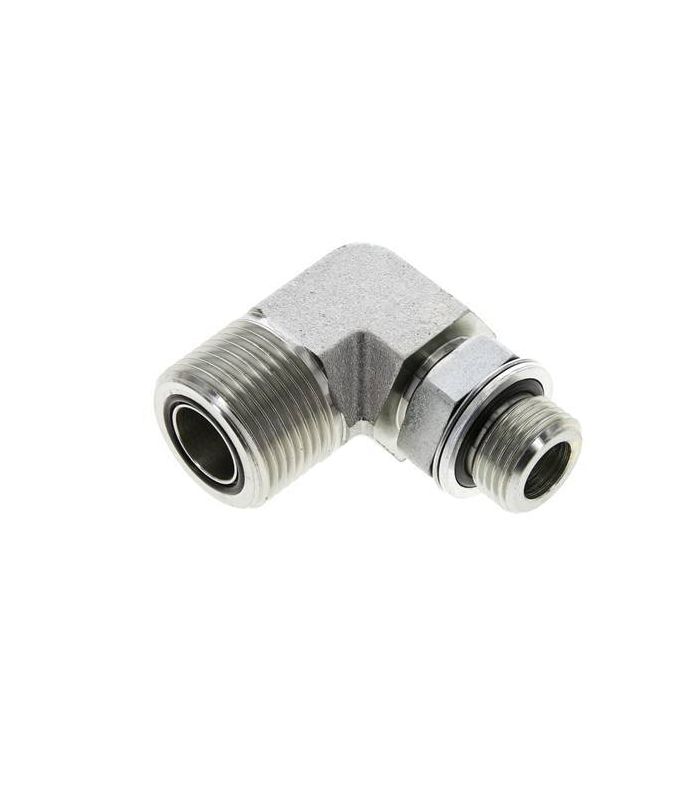

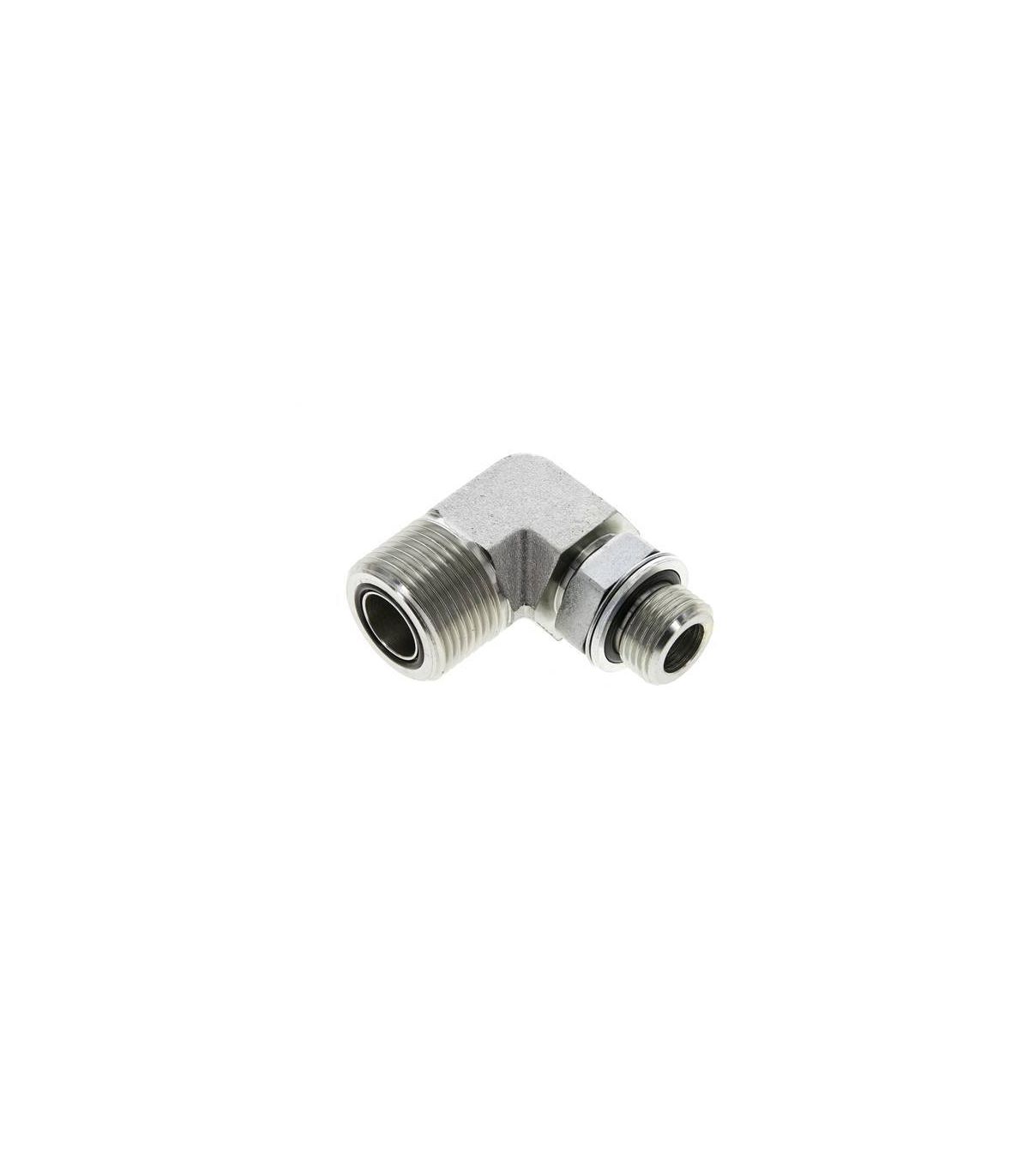

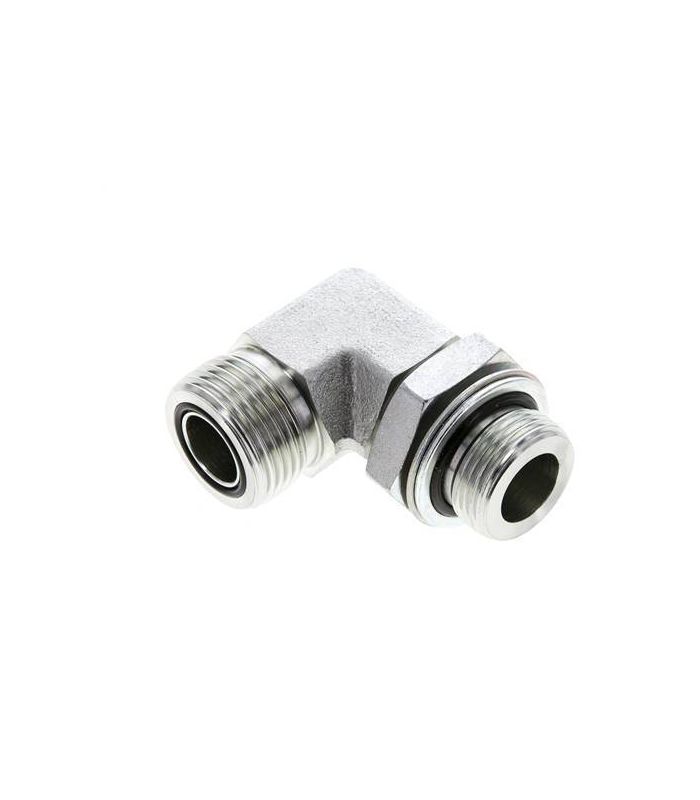

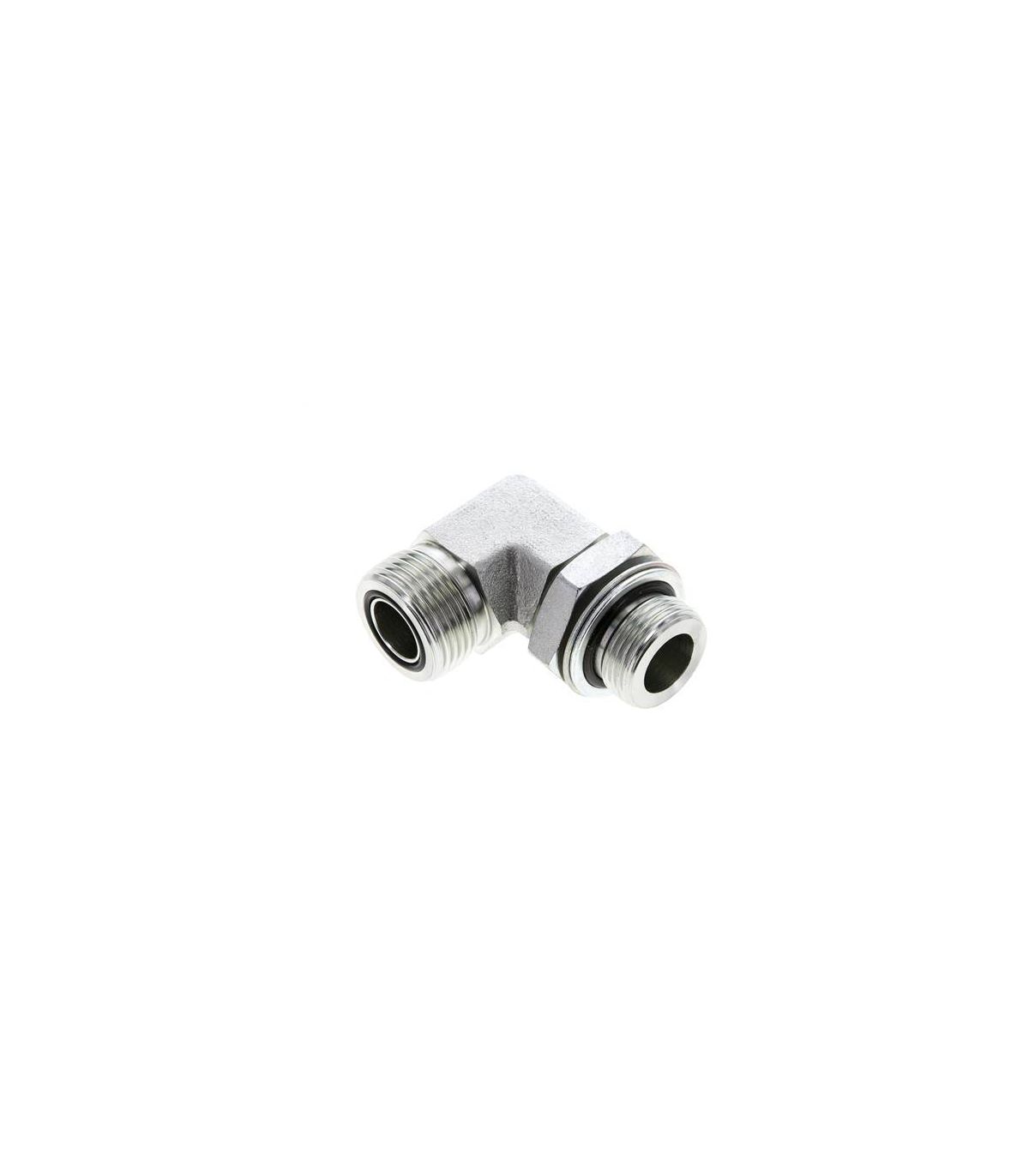

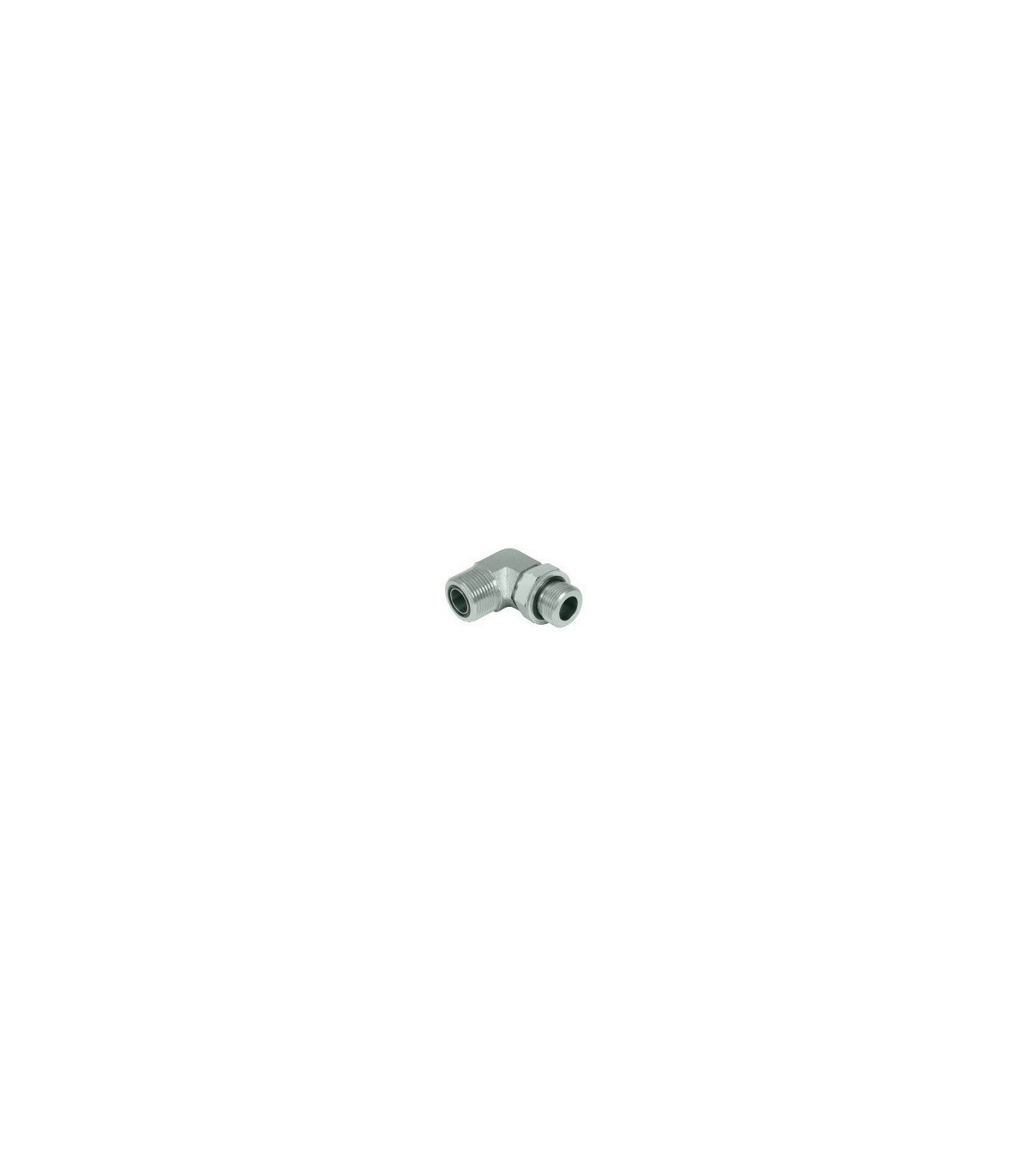

Le coude pivotant mâle ORFS BSPP à 90° est un raccord hydraulique conçu pour effectuer des changements de direction à 90° dans les circuits haute pression, permettant également d'orienter la connexion lors du montage pour faciliter l'installation.
Application : Circuits hydrauliques moyenne et haute pression.
Caractéristiques principales :
Le coude pivotant à 90° ORFS vers BSPP mâle est un raccord hydraulique conçu pour les changements de direction à 90° dans les circuits haute pression. Il permet également d'orienter le raccordement lors du montage pour faciliter l'installation. Il combine un raccord mâle ORFS avec un filetage mâle BSPP pivotant , offrant ainsi un joint sûr, étanche et extrêmement fiable.
Le système d'étanchéité ORFS, utilisant un joint torique sur une face plate, offre une excellente résistance aux fuites, aux vibrations et aux pulsations de pression, tandis que le raccord pivotant BSPP facilite l'alignement du circuit sans forcer sur les tuyaux ou les flexibles.
Spécifications techniques d'un coude réglable ORFS mâle BSPP à 90° :
| mm | dans | Rose | Couple de serrage +10 % -0 % Nm |
| 6 | 1/4" | 16-18 septembre | 23 |
| 8 | 5/16" | 11/16-16 | 33 |
| 10 | 3/8" | 11/16-16 | 33 |
| 12 | 1/2" | 13/16-16 | 50 |
| 14 | 1-14 | 80 | |
| 15 | 1-14 | 80 | |
| 16 | 5/8" | 1-14 | 80 |
| 18 | 1"3/16-12 | 115 | |
| 20 | 3/4" | 1"3/16-12 | 115 |
| 22 | 1"7/16-12 | 150 | |
| 25 | 1" | 1"7/16-12 | 150 |
| 28 | 1"11/16-12 | 190 | |
| 30 | 1"11/16-12 | 190 | |
| 32 | 1-1/4" | 1"11/16-12 | 190 |
| 35 | 2-12 | 245 | |
| 38 | 1-1/2" | 2-12 | 245 |
