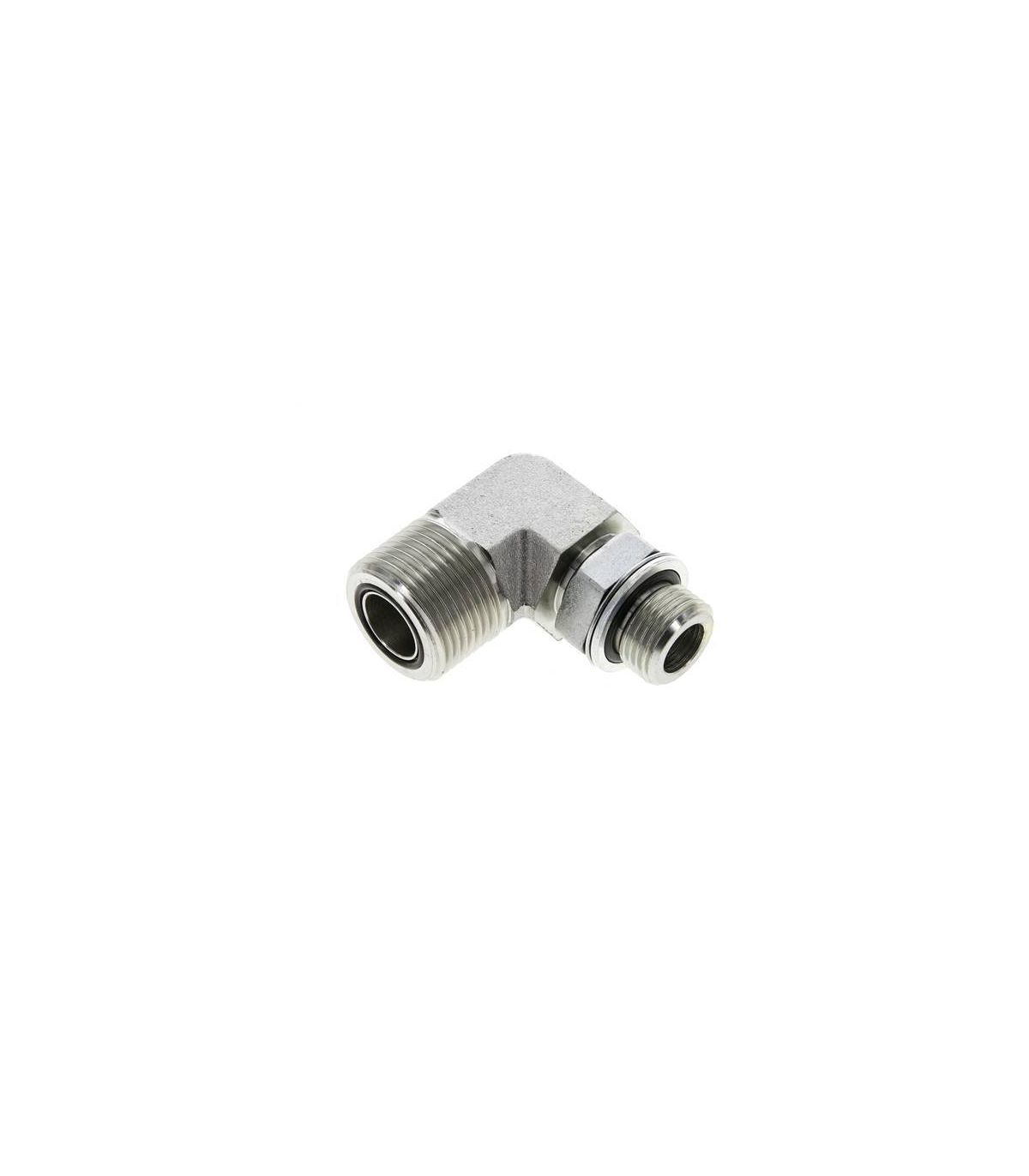

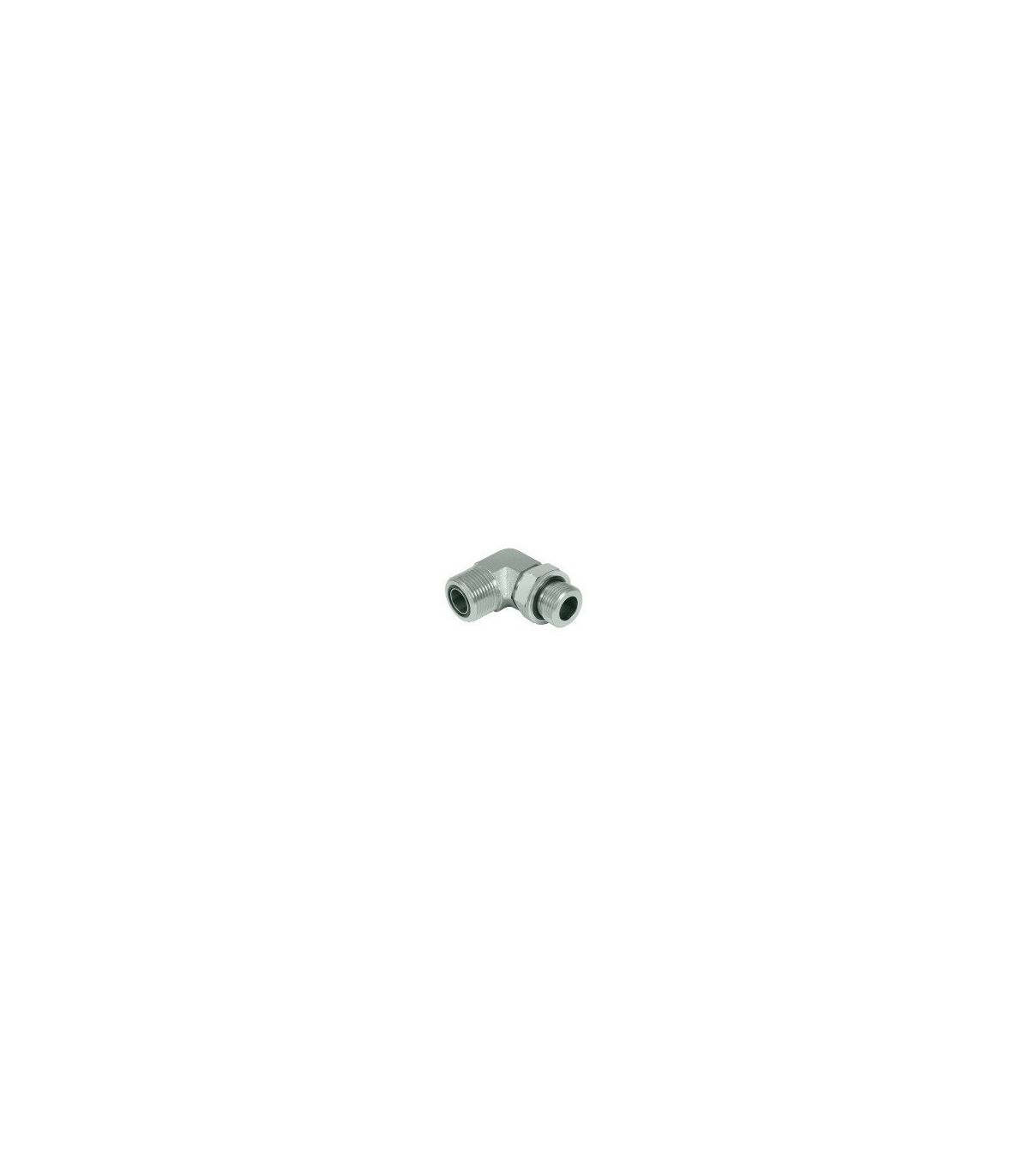

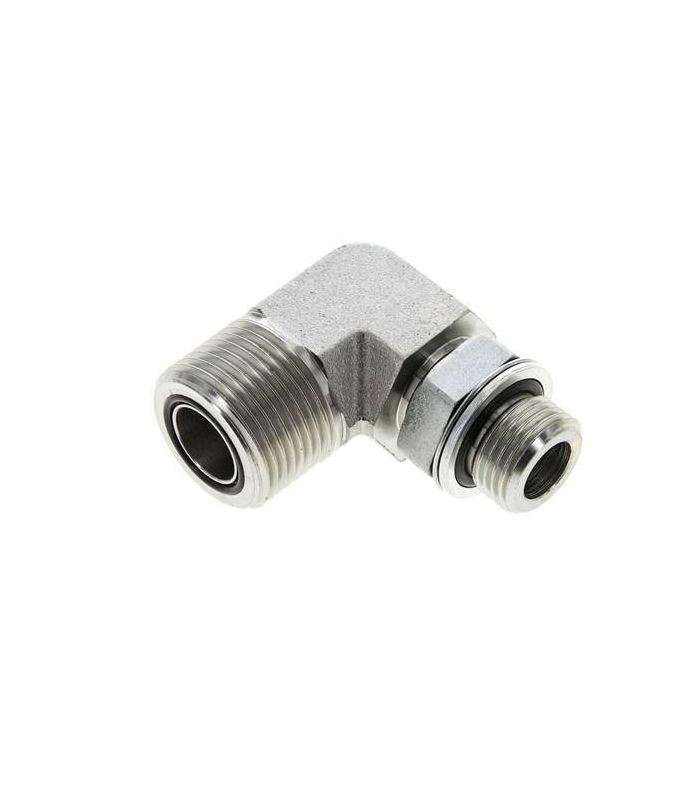

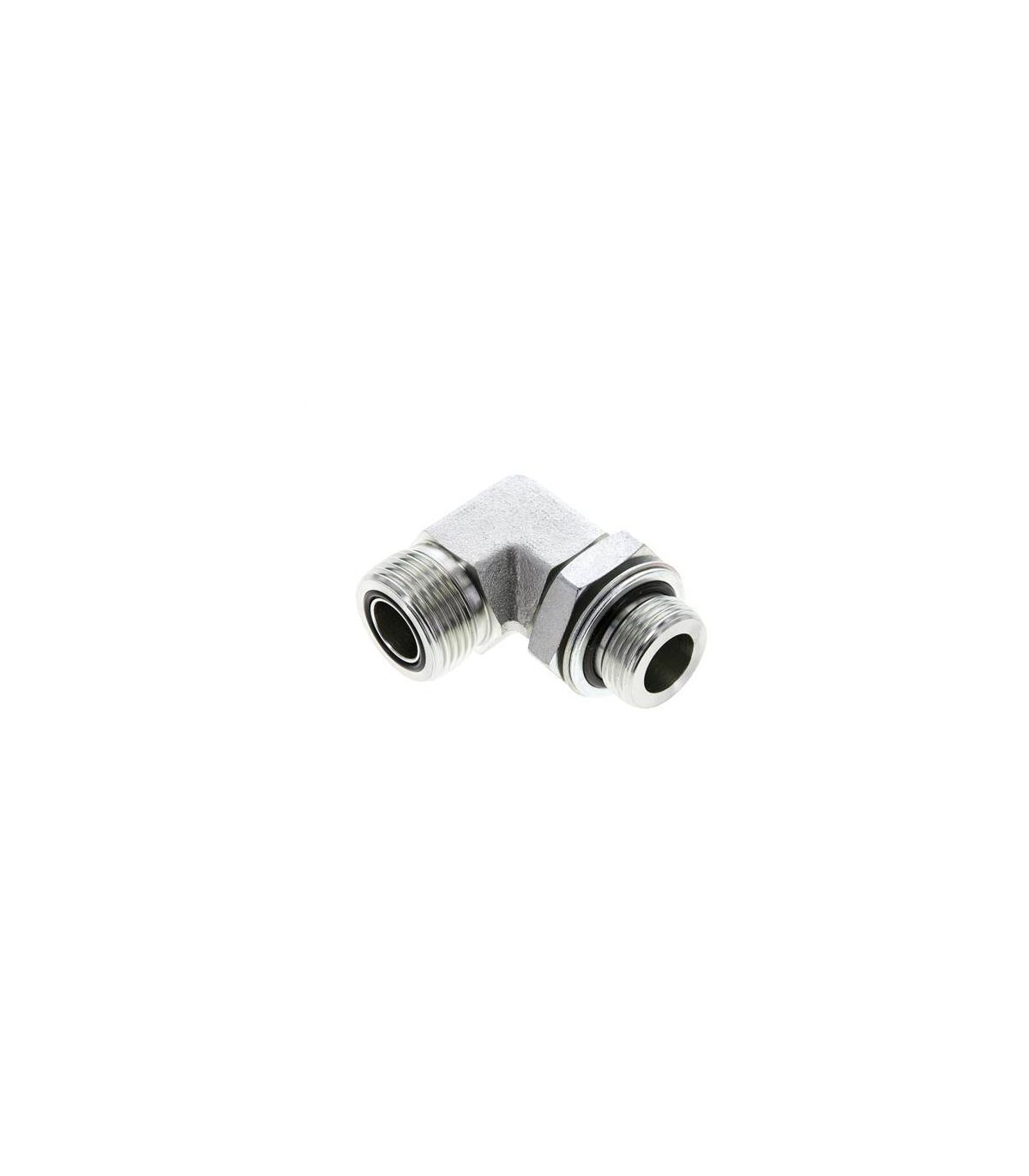

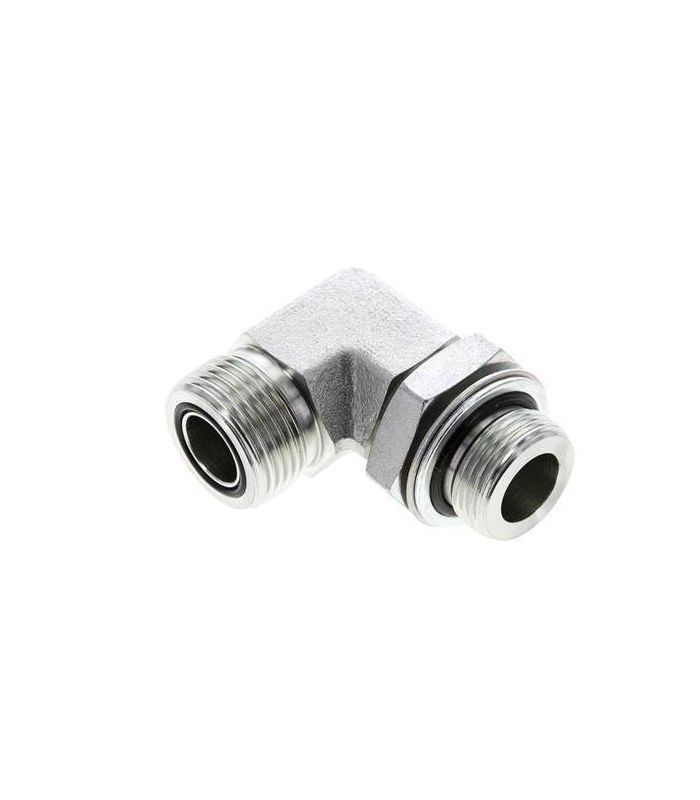

O cotovelo giratório macho ORFS macho BSPP de 90° é uma conexão hidráulica projetada para fazer mudanças de direção de 90° em circuitos de alta pressão, permitindo também que a conexão seja orientada durante a montagem para facilitar a instalação.
Aplicação: Circuitos hidráulicos de média e alta pressão.
Principais características:
O cotovelo giratório de 90° com rosca macho ORFS para rosca macho BSPP é uma conexão hidráulica projetada para mudanças de direção de 90° em circuitos de alta pressão. Ele também permite que a conexão seja orientada durante a montagem para facilitar a instalação. Combina uma conexão macho ORFS com uma rosca macho BSPP giratória , proporcionando uma junta segura, à prova de vazamentos e altamente confiável.
O sistema de vedação ORFS, que utiliza um anel de vedação em uma face plana, oferece excelente resistência a vazamentos, vibrações e pulsações de pressão, enquanto a conexão giratória BSPP facilita o alinhamento do circuito sem forçar tubos ou mangueiras.
Especificações técnicas de um cotovelo ajustável macho ORFS de 90° com rosca macho BSPP:
| mm | em | Rosa | Torque de aperto +10% -0% Nm |
| 6 | 1/4" | 16 a 18 de setembro | 23 |
| 8 | 5/16" | 11/16-16 | 33 |
| 10 | 3/8" | 11/16-16 | 33 |
| 12 | 1/2" | 13/16-16 | 50 |
| 14 | 1-14 | 80 | |
| 15 | 1-14 | 80 | |
| 16 | 5/8" | 1-14 | 80 |
| 18 | 1"3/16-12 | 115 | |
| 20 | 3/4" | 1"3/16-12 | 115 |
| 22 | 1"7/16-12 | 150 | |
| 25 | 1" | 1"7/16-12 | 150 |
| 28 | 1"11/16-12 | 190 | |
| 30 | 1"11/16-12 | 190 | |
| 32 | 1-1/4" | 1"11/16-12 | 190 |
| 35 | 2-12 | 245 | |
| 38 | 1-1/2" | 2-12 | 245 |
