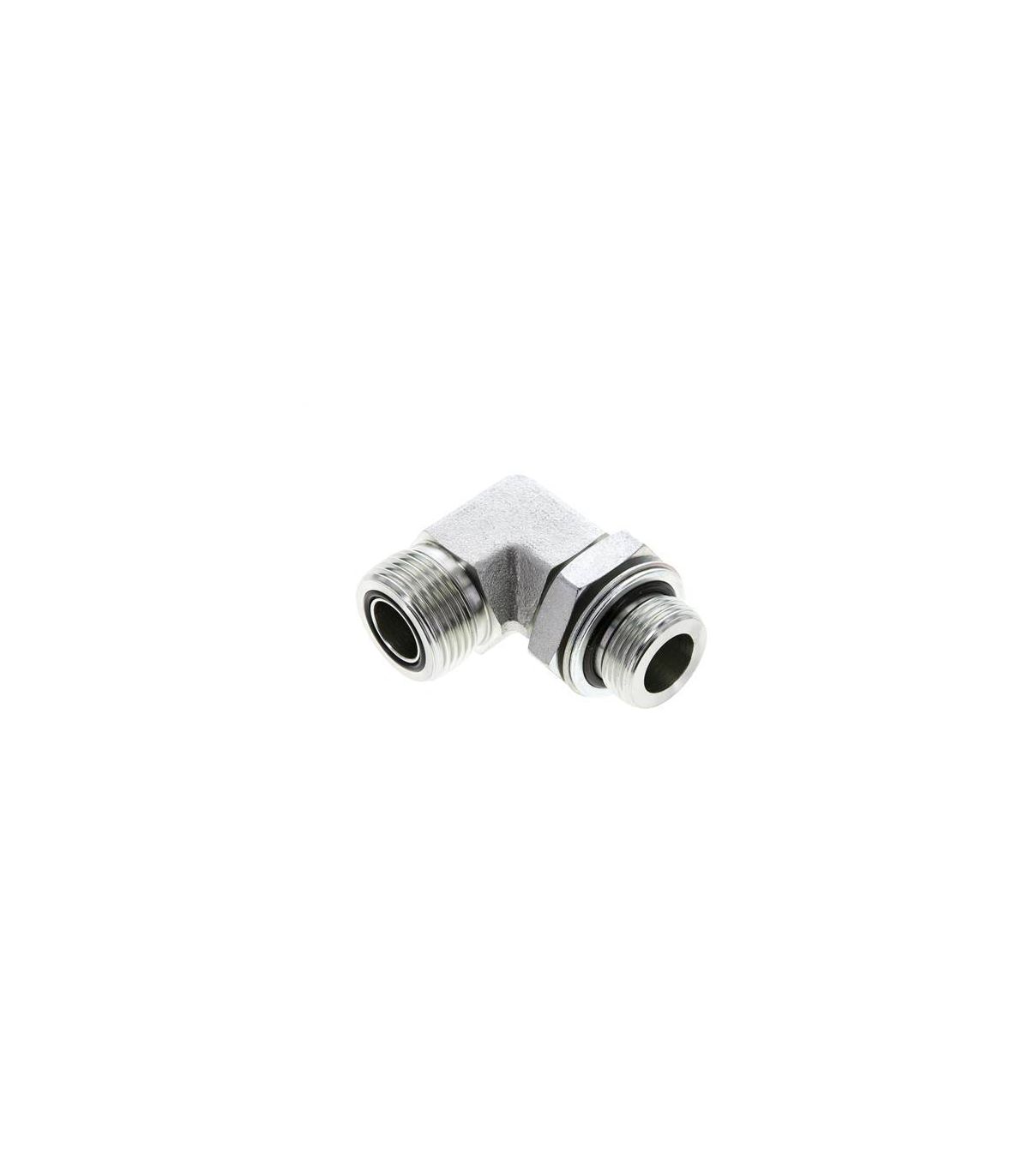

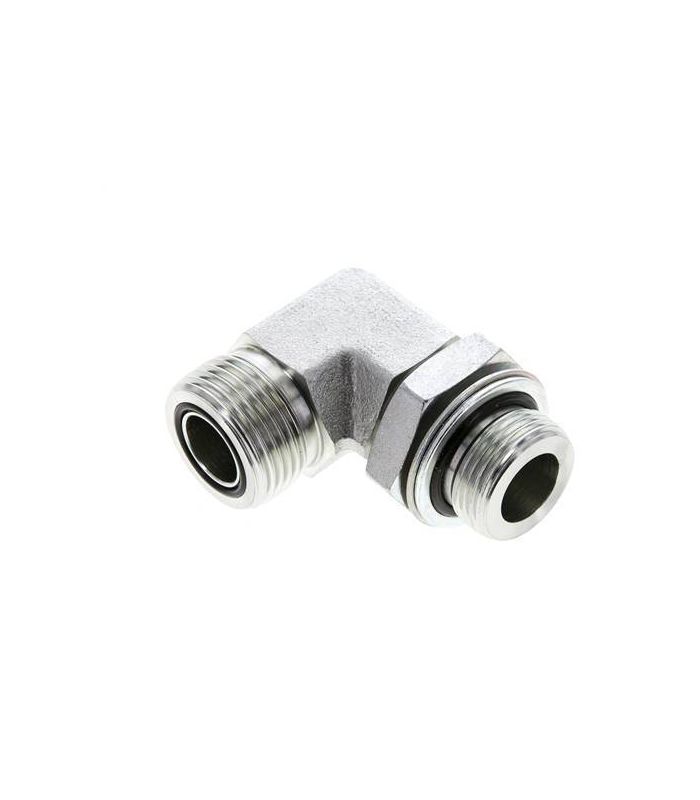

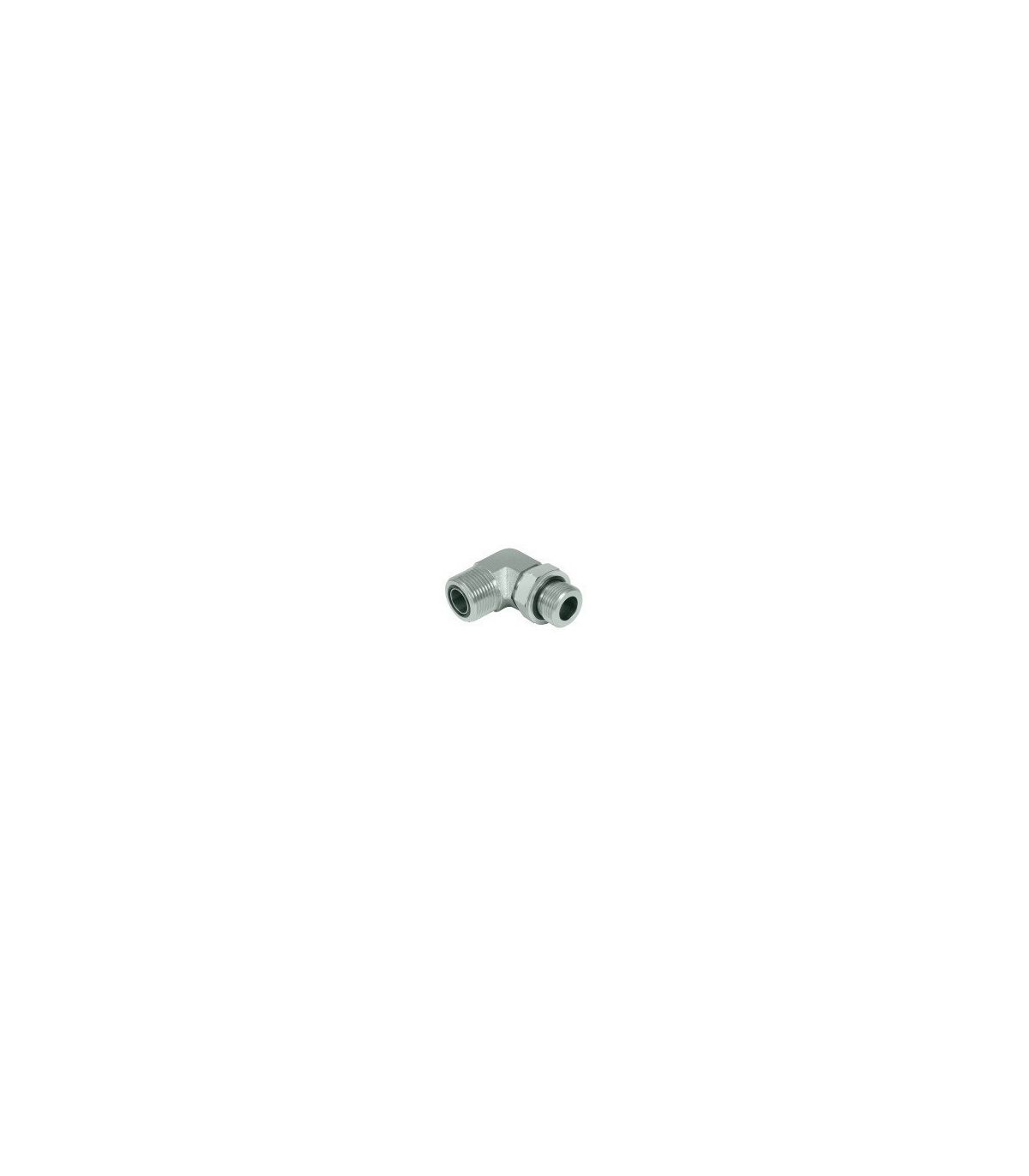

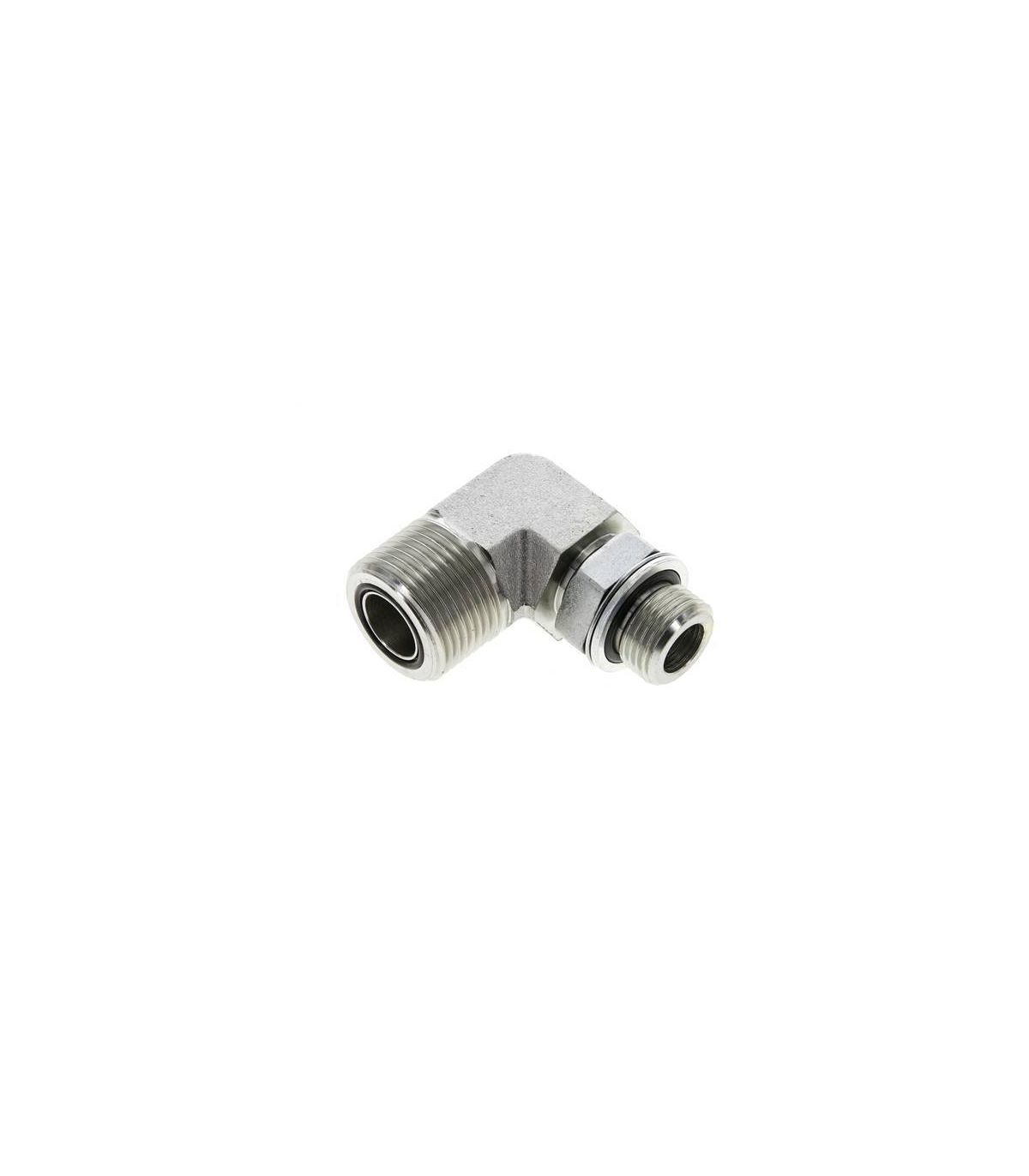

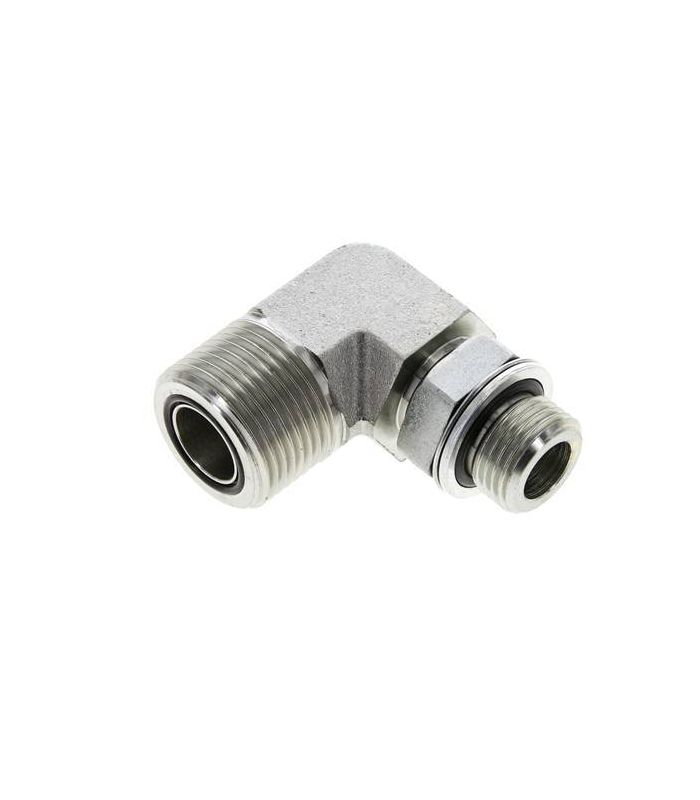

Der 90° ORFS-Außengewinde-BSPP-Drehwinkel ist ein Hydraulikverschraubung, die für 90°-Richtungsänderungen in Hochdruckkreisläufen ausgelegt ist und es ermöglicht, die Verbindung während der Montage auszurichten, um die Installation zu erleichtern.
Anwendung: Hydraulikkreisläufe für mittlere und hohe Drücke.
Hauptmerkmale:
Der schwenkbare 90°-Winkelverbinder (ORFS-Außengewinde auf BSPP-Außengewinde) ist ein Hydraulikverbinder für 90°-Richtungsänderungen in Hochdruckkreisläufen. Er ermöglicht zudem die Ausrichtung der Verbindung während der Montage und vereinfacht so die Installation. Durch die Kombination eines ORFS-Außengewindes mit einem schwenkbaren BSPP-Außengewinde entsteht eine sichere, leckagefreie und äußerst zuverlässige Verbindung.
Das ORFS-Dichtungssystem mit einem O-Ring auf einer ebenen Fläche bietet eine ausgezeichnete Beständigkeit gegen Leckagen, Vibrationen und Druckpulsationen, während der schwenkbare BSPP-Anschluss die Ausrichtung des Kreislaufs erleichtert, ohne Rohre oder Schläuche zu belasten.
Technische Spezifikationen eines verstellbaren 90°-ORFS-BSPP-Außengewindewinkels:
| mm | In | Rosa | Anzugsmoment +10% -0% Nm |
| 6 | 1/4" | 16.-18. September | 23 |
| 8 | 5/16" | 16.11.-16 | 33 |
| 10 | 3/8" | 16.11.-16 | 33 |
| 12 | 1/2" | 13/16-16 | 50 |
| 14 | 1-14 | 80 | |
| 15 | 1-14 | 80 | |
| 16 | 5/8" | 1-14 | 80 |
| 18 | 1" 3/16-12 | 115 | |
| 20 | 3/4" | 1" 3/16-12 | 115 |
| 22 | 1" 7/16-12 | 150 | |
| 25 | 1" | 1" 7/16-12 | 150 |
| 28 | 1"11/16-12 | 190 | |
| 30 | 1"11/16-12 | 190 | |
| 32 | 1-1/4" | 1"11/16-12 | 190 |
| 35 | 2-12 | 245 | |
| 38 | 1-1/2" | 2-12 | 245 |
