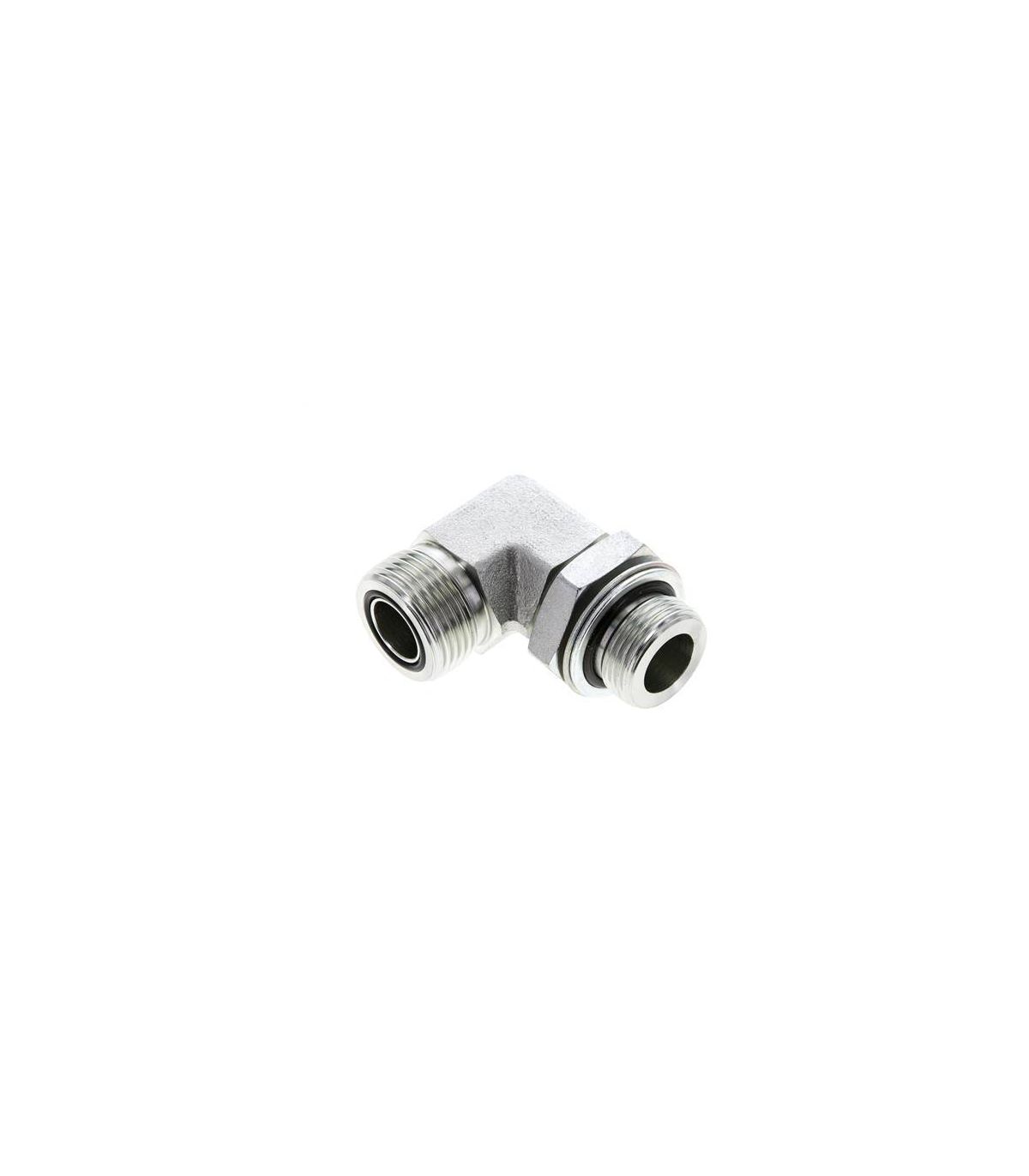

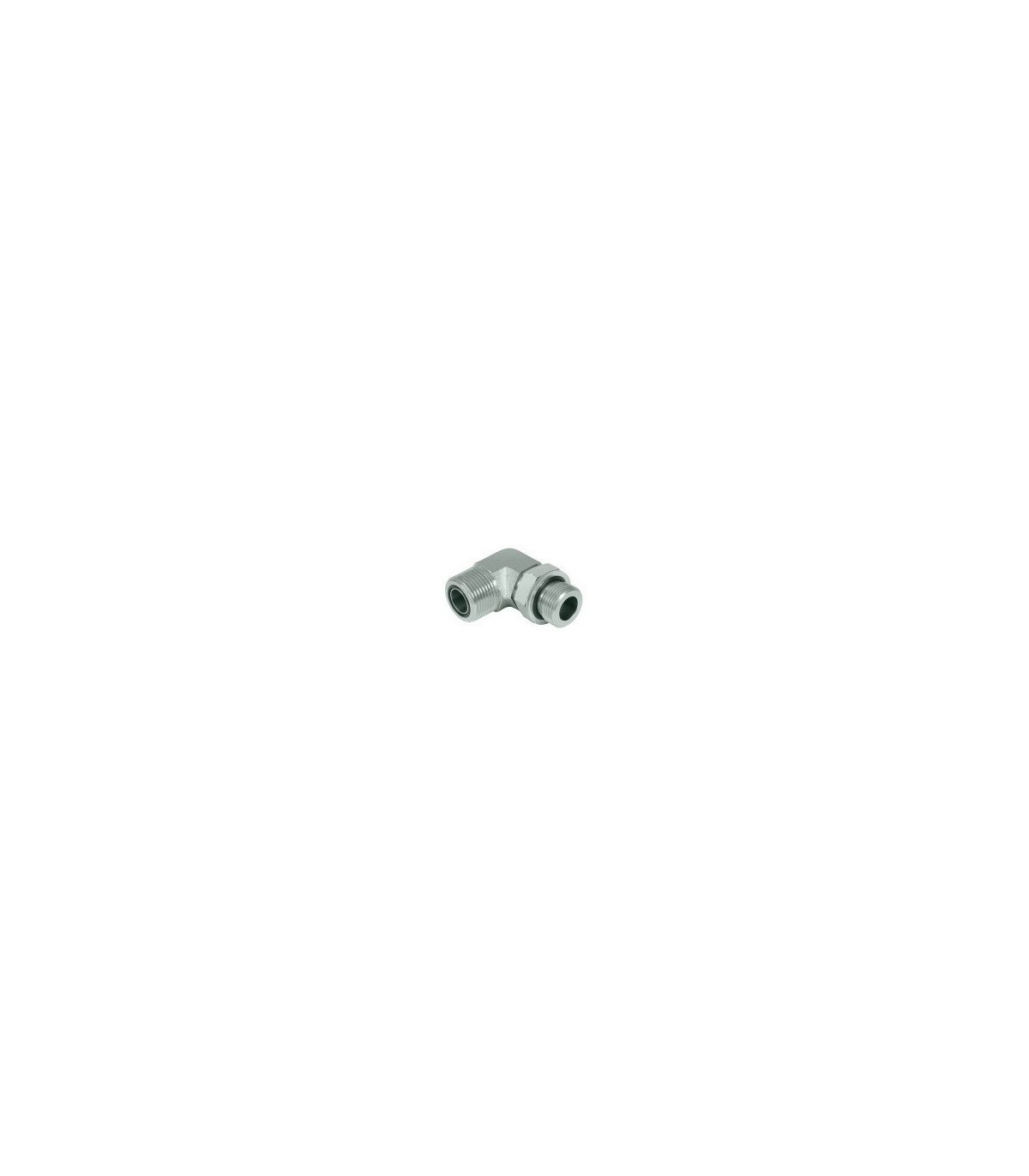

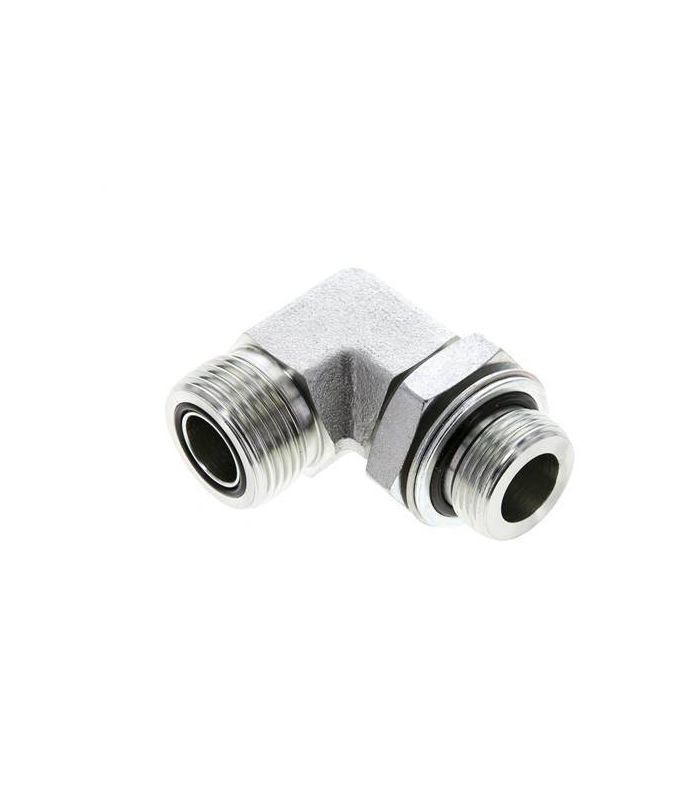

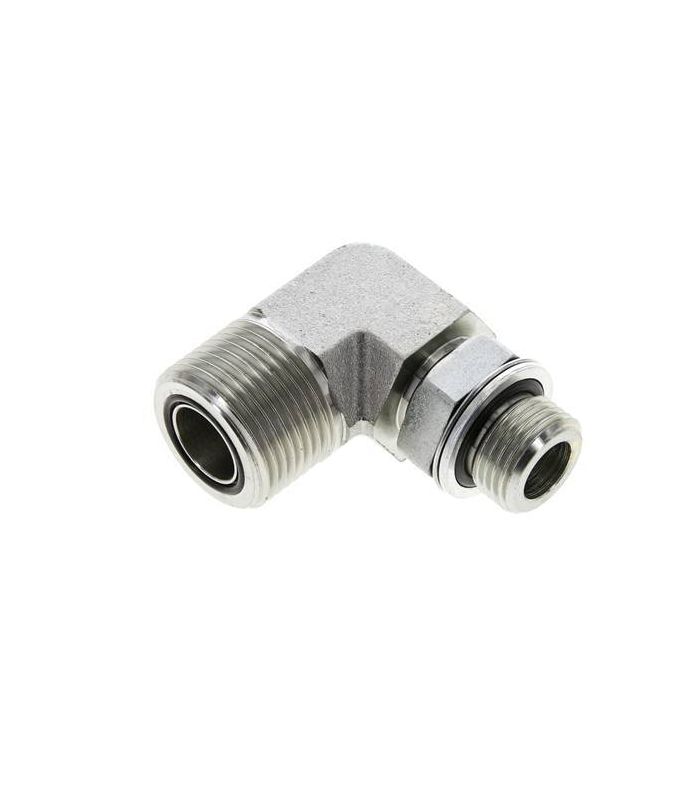

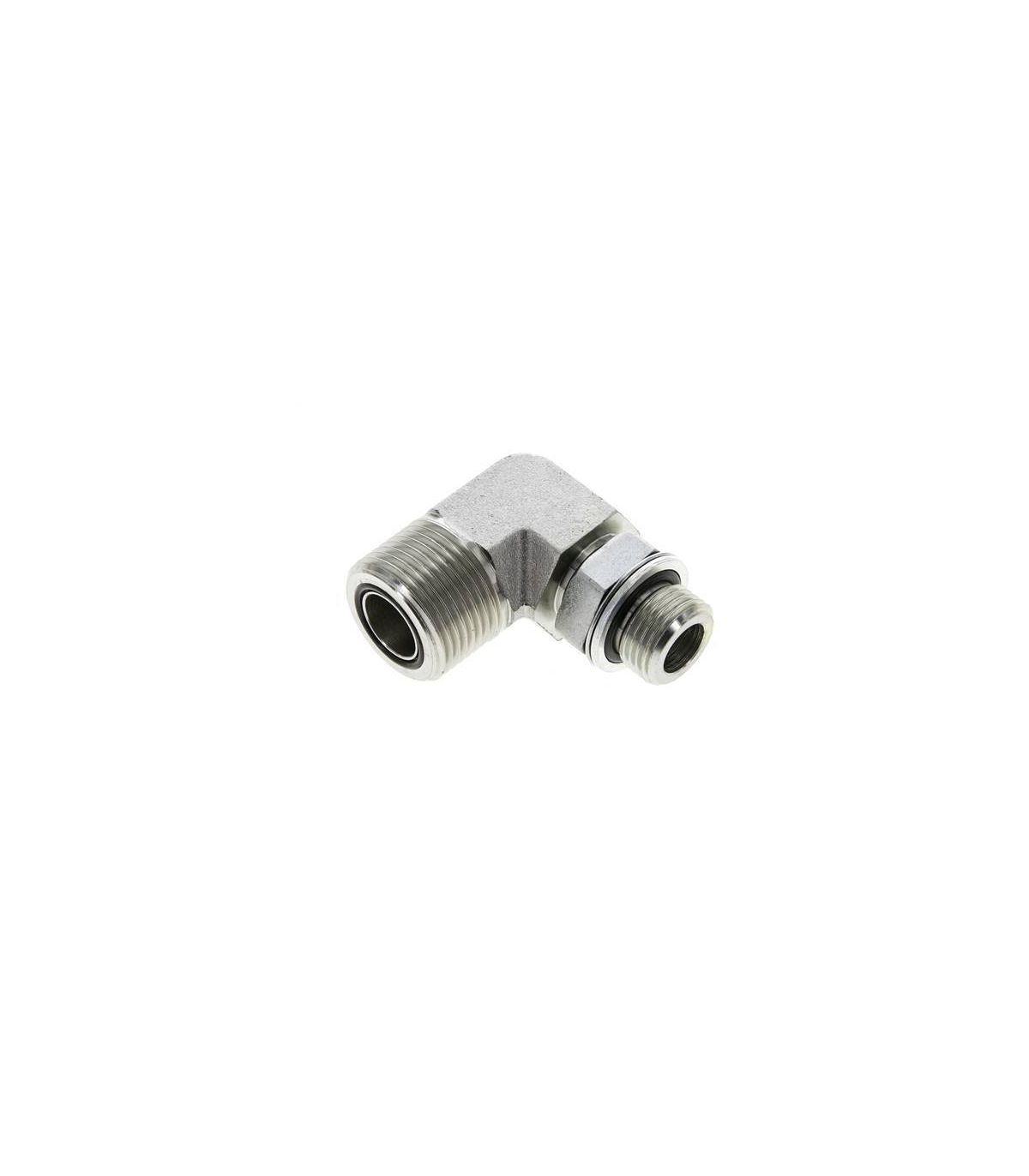

Il raccordo a gomito girevole maschio ORFS BSPP a 90° è un raccordo idraulico progettato per effettuare cambi di direzione di 90° nei circuiti ad alta pressione, consentendo inoltre di orientare il collegamento durante il montaggio per facilitare l'installazione.
Applicazione: Circuiti idraulici di media e alta pressione.
Caratteristiche principali:
Il raccordo a gomito girevole ORFS maschio-BSPP maschio a 90° è un raccordo idraulico progettato per cambi di direzione di 90° in circuiti ad alta pressione. Consente inoltre di orientare il collegamento durante l'assemblaggio per facilitare l'installazione. Combina un collegamento ORFS maschio con una filettatura BSPP maschio girevole , fornendo un giunto sicuro, a tenuta stagna e altamente affidabile.

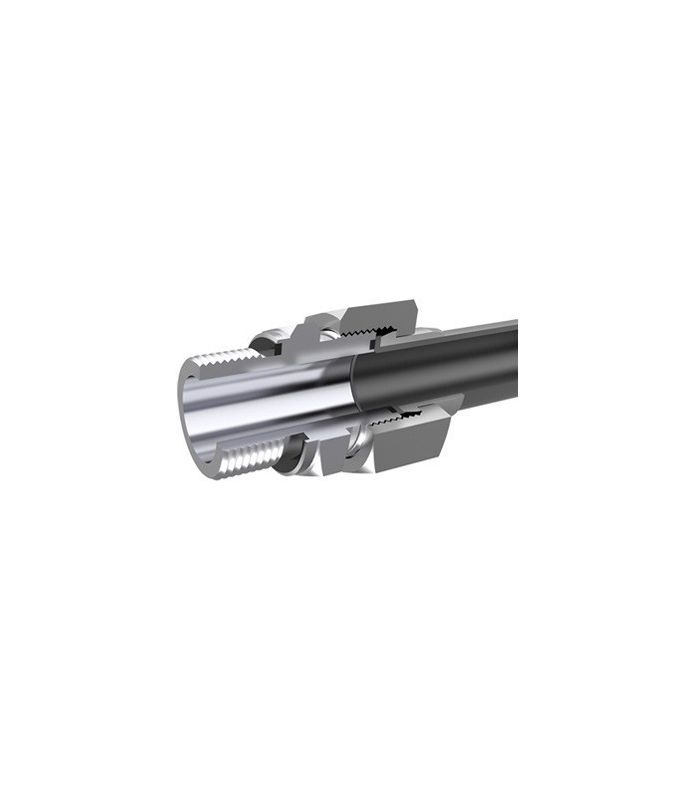

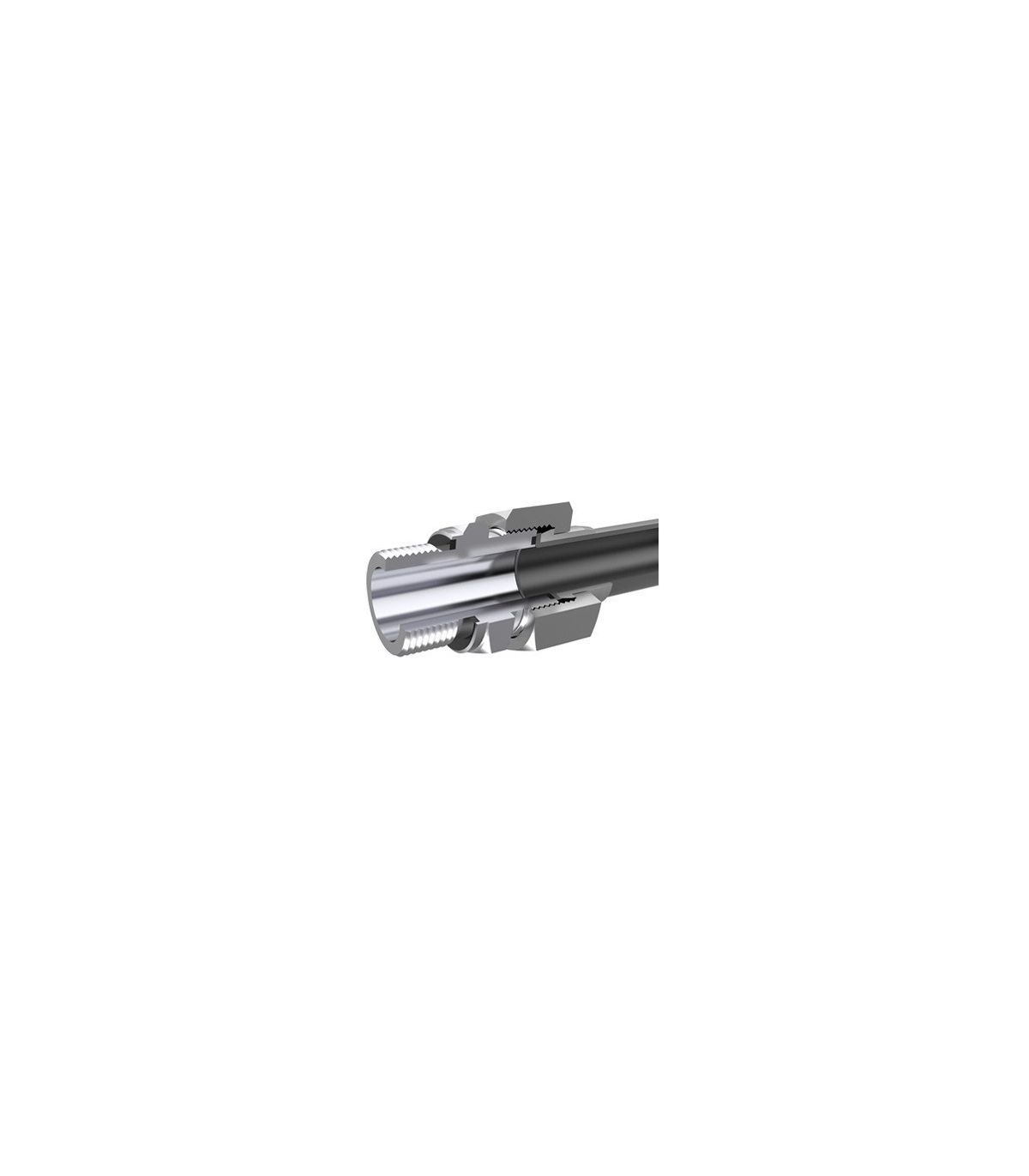

Il sistema di tenuta ORFS, che utilizza un O-ring su una superficie piana, offre un'eccellente resistenza a perdite, vibrazioni e pulsazioni di pressione, mentre il raccordo girevole BSPP facilita l'allineamento del circuito senza sollecitare tubi o flessibili.
Specifiche tecniche di un raccordo a gomito regolabile ORFS maschio a 90° con attacco BSPP maschio:
| mm | In | Rosa | Coppia di serraggio +10% -0% Nm |
| 6 | 1/4" | 9/16-18 | 23 |
| 8 | 5/16" | 16/11-16 | 33 |
| 10 | 3/8" | 16/11-16 | 33 |
| 12 | 1/2" | 13/16-16 | 50 |
| 14 | 1-14 | 80 | |
| 15 | 1-14 | 80 | |
| 16 | 5/8" | 1-14 | 80 |
| 18 | 1"3/16-12 | 115 | |
| 20 | 3/4" | 1"3/16-12 | 115 |
| 22 | 1"7/16-12 | 150 | |
| 25 | 1" | 1"7/16-12 | 150 |
| 28 | 1"11/16-12 | 190 | |
| 30 | 1"11/16-12 | 190 | |
| 32 | 1-1/4" | 1"11/16-12 | 190 |
| 35 | 2-12 | 245 | |
| 38 | 1-1/2" | 2-12 | 245 |
