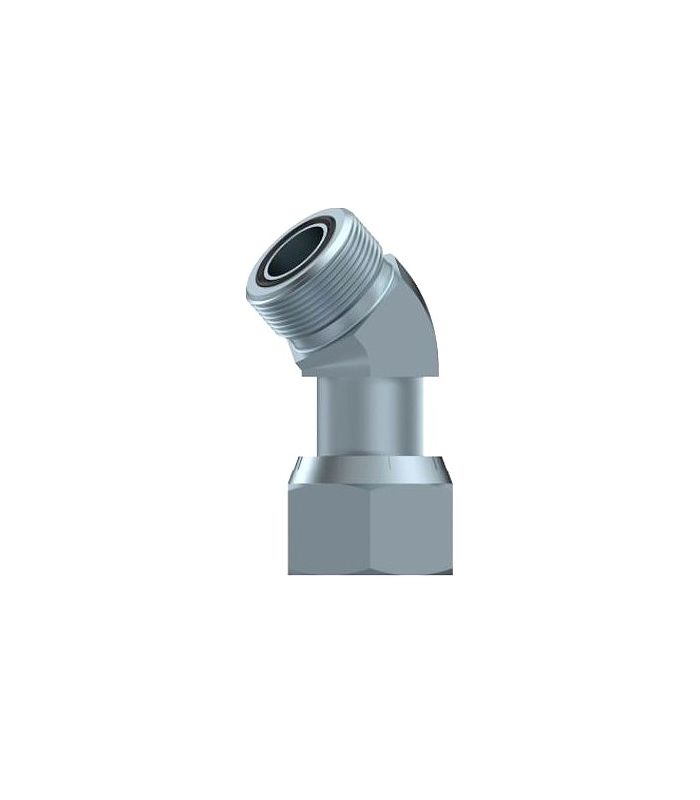

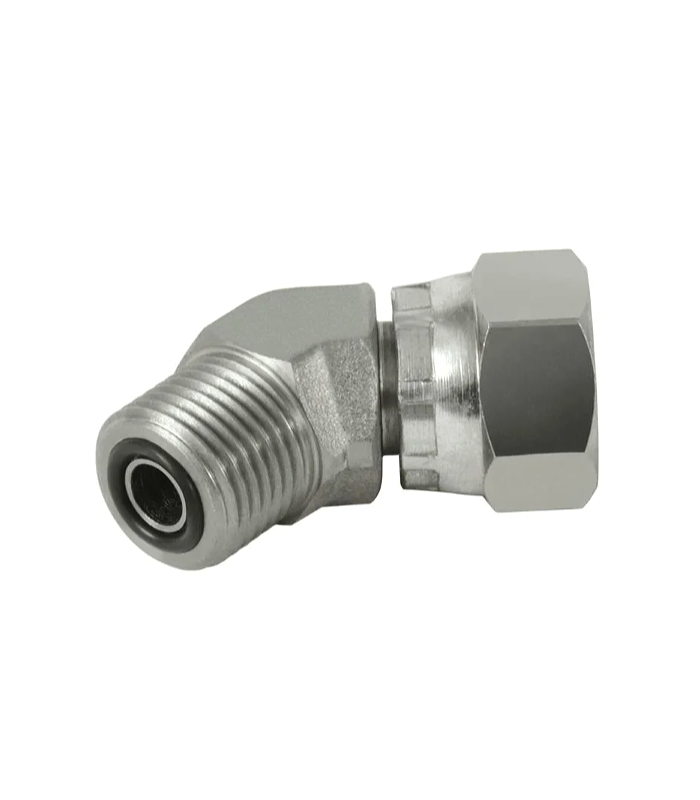

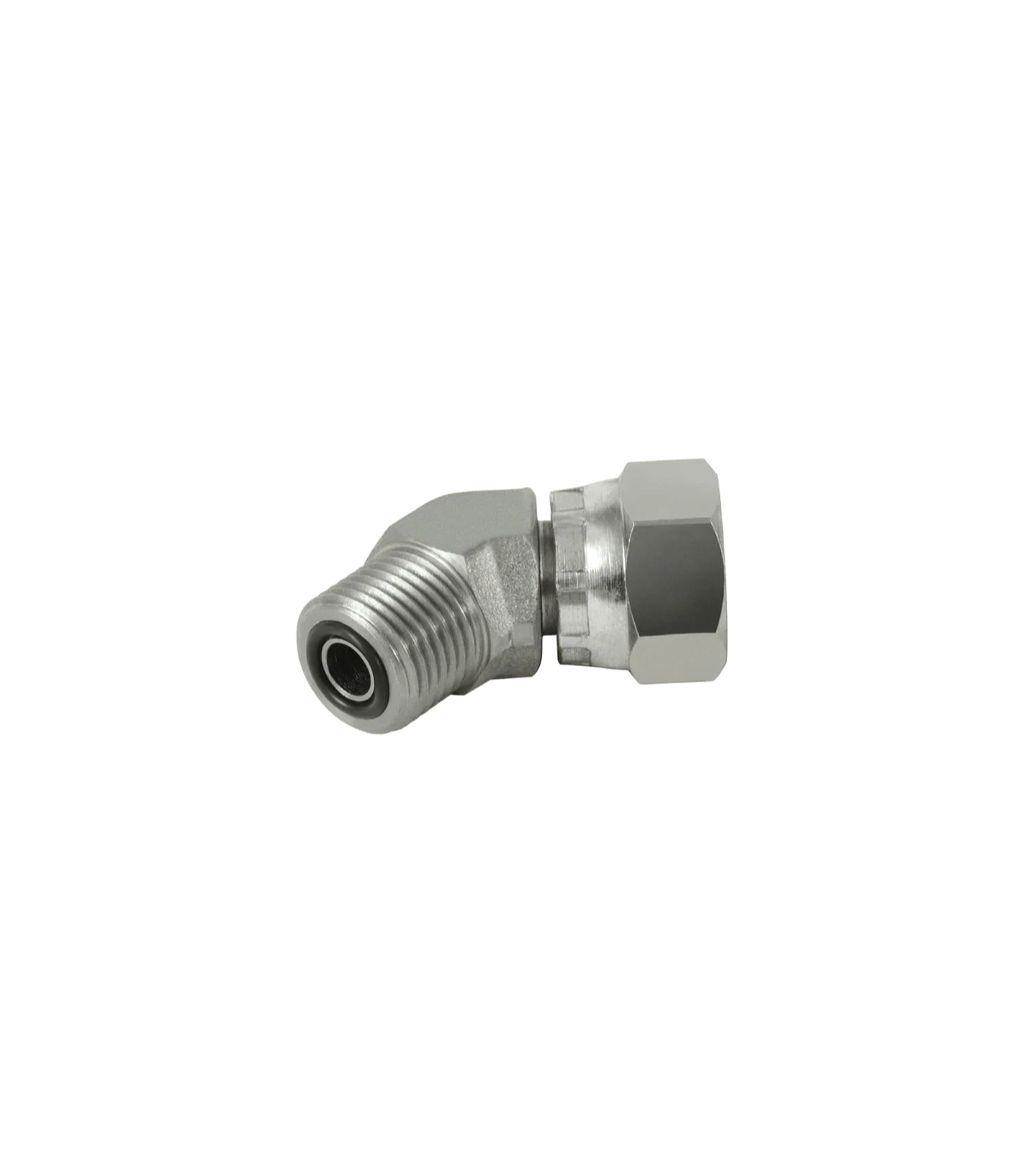

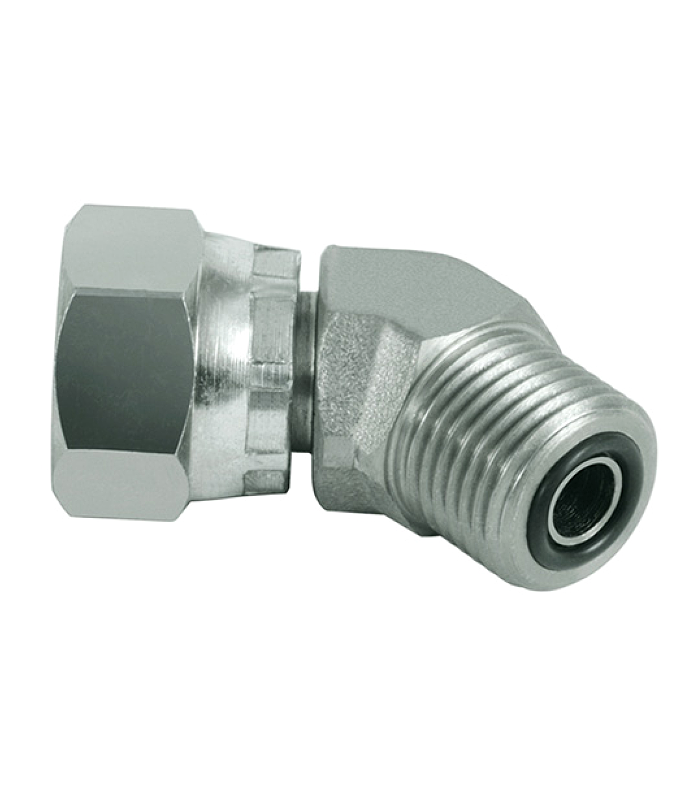

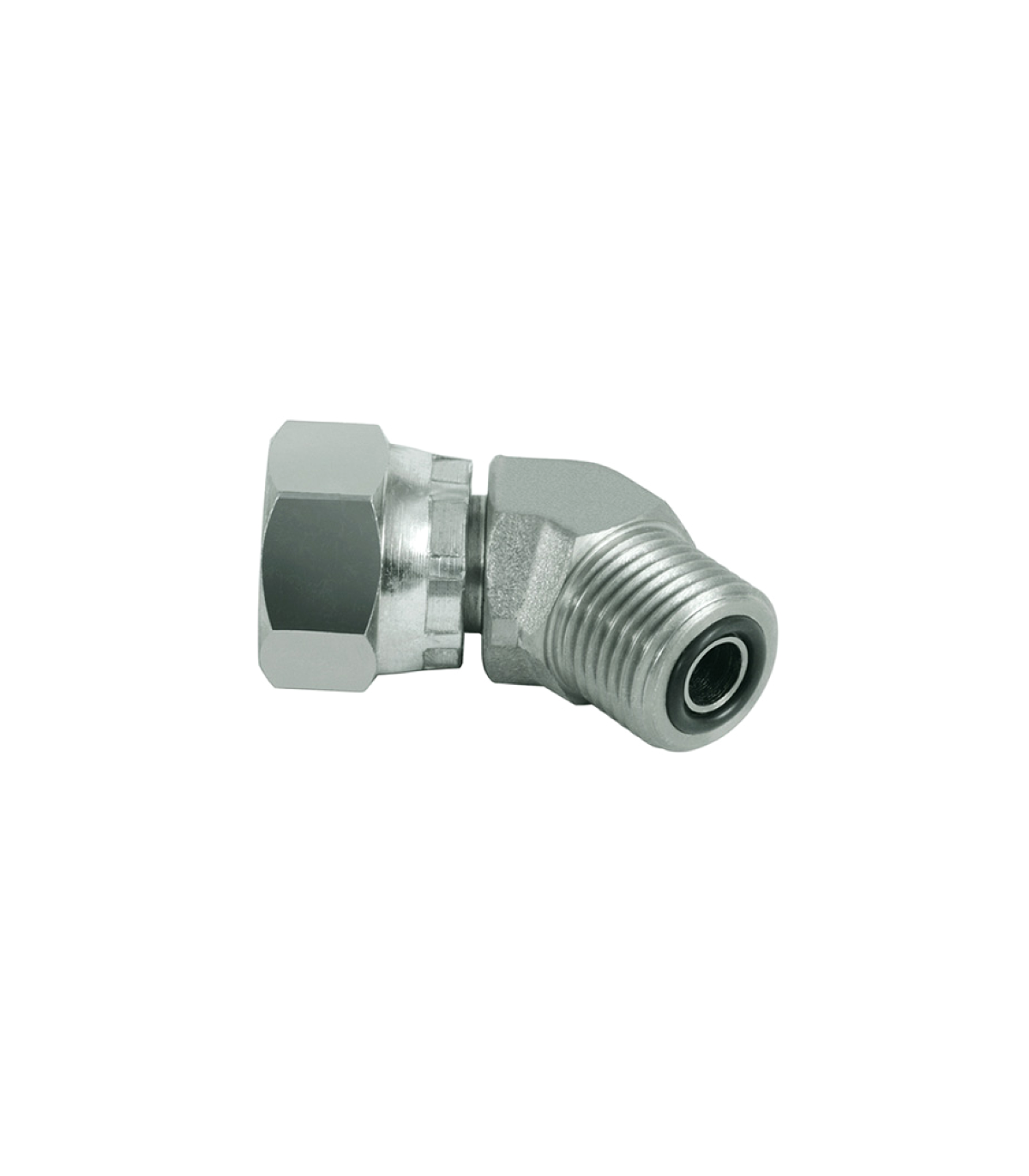

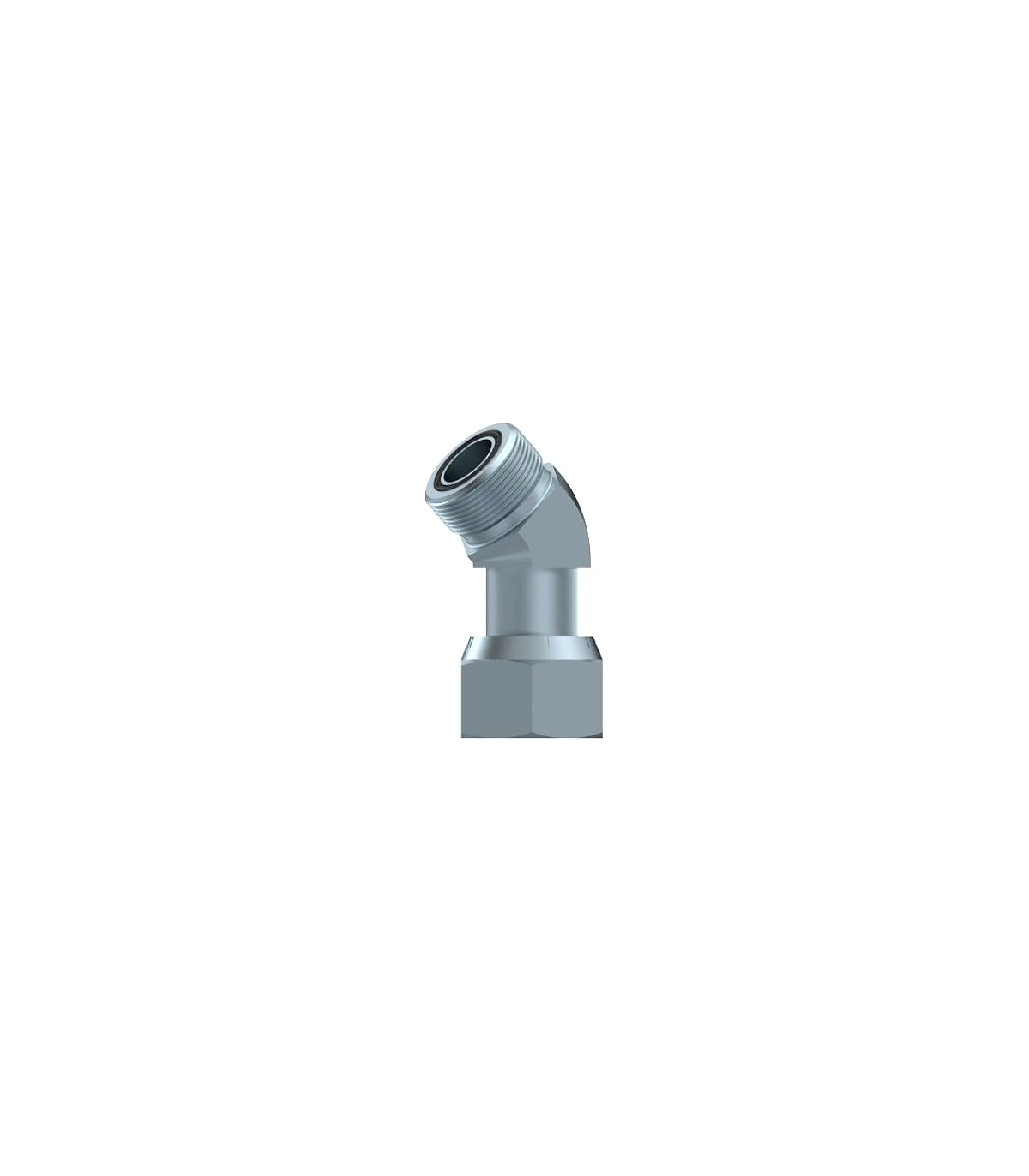

Il raccordo a gomito girevole maschio-femmina ORFS a 45° viene utilizzato per effettuare cambi di direzione di 45° nei circuiti ad alta pressione, garantendo una connessione sicura e a tenuta stagna.
Applicazione: Circuiti idraulici di media e alta pressione.
Caratteristiche principali:
Il raccordo a gomito girevole maschio-femmina a 45° ORFS offre una soluzione affidabile per reindirizzare il flusso negli impianti idraulici senza compromettere l'integrità del circuito. Il suo design con connessione girevole facilita l'installazione in spazi ristretti e previene sollecitazioni sui tubi flessibili, mentre il sistema ORFS garantisce una tenuta elevata anche nelle applicazioni più impegnative.
Il sistema di tenuta ORFS , che utilizza un O-ring su una superficie piana, garantisce una giunzione a tenuta stagna anche in applicazioni soggette ad alte pressioni, vibrazioni e pulsazioni.
Specifiche tecniche di un raccordo a gomito girevole maschio-femmina ORFS a 45°:
| Diametro del tubo (mm) | Diametro del tubo (pollici) | Filo (UN/UNF) | Coppia di serraggio +10% -0% Nm |
| 6 | 1/4" | 9/16-18 | 23 |
| 8 | 5/16" | 16/11-16 | 33 |
| 10 | 3/8" | 16/11-16 | 33 |
| 12 | 1/2" | 13/16-16 | 50 |
| 14 | 1-14 | 80 | |
| 15 | 1-14 | 80 | |
| 16 | 5/8" | 1-14 | 80 |
| 18 | 1 3/16-12 | 115 | |
| 20 | 3/4" | 1 3/16-12 | 115 |
| 22 | 1 7/16-12 | 150 | |
| 25 | 1" | 1 7/16-12 | 150 |
| 28 | 1 11/16-12 | 190 | |
| 30 | 1 11/16-12 | 190 | |
| 32 | 1 1/4" | 1 11/16-12 | 190 |
| 35 | 2-12 | 245 | |
| 38 | 1 1/2" | 2-12 | 245 |
