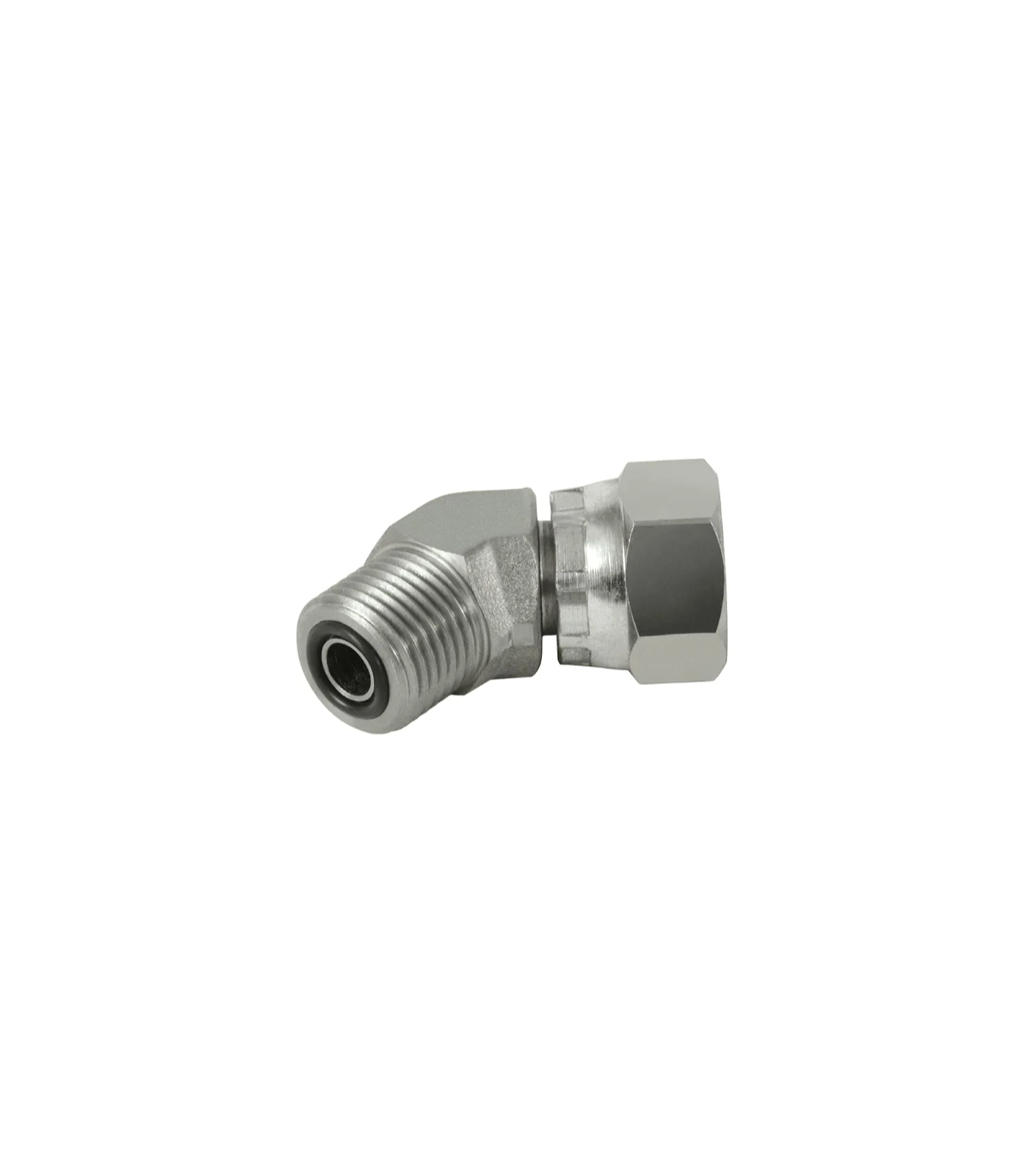

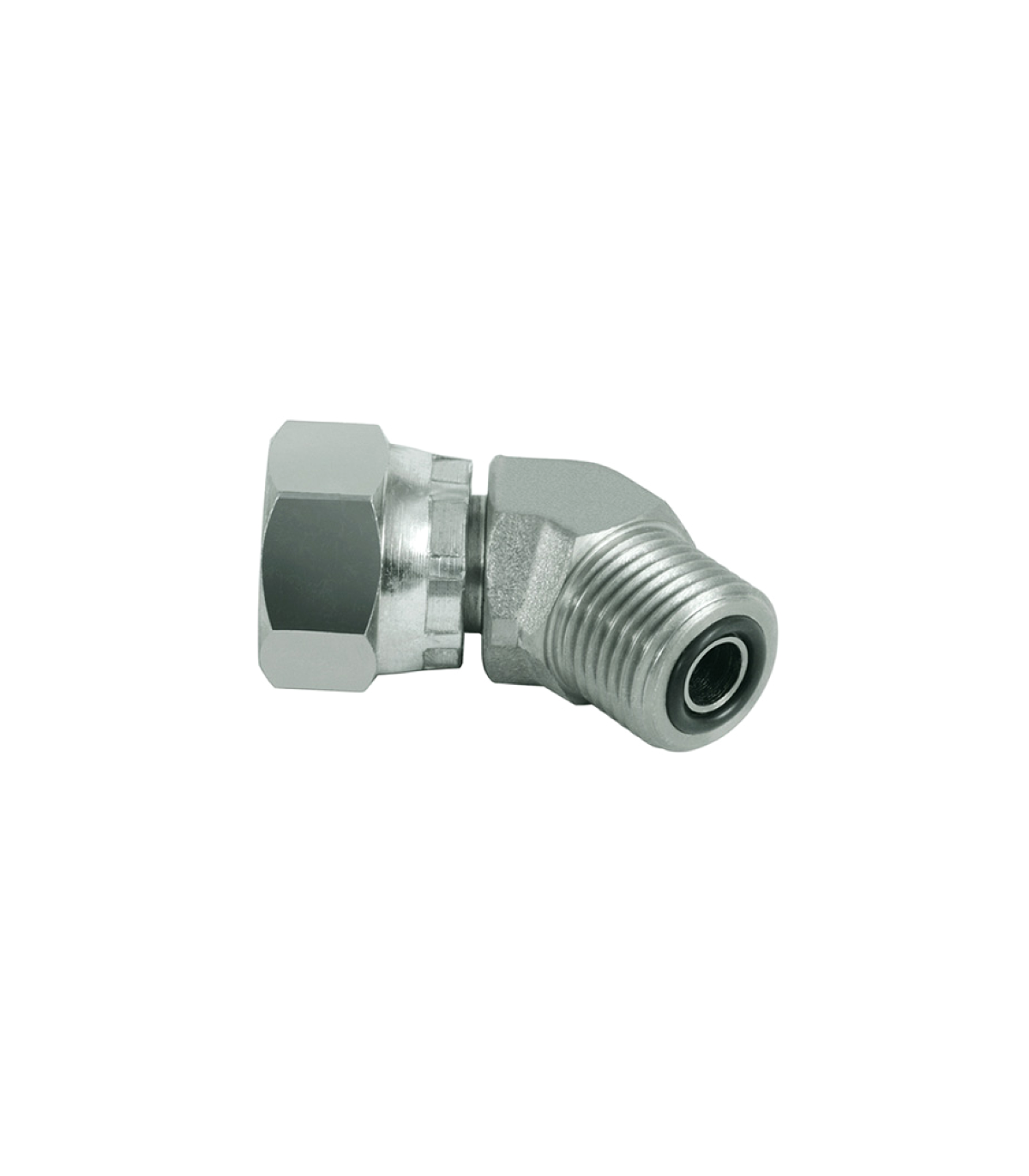

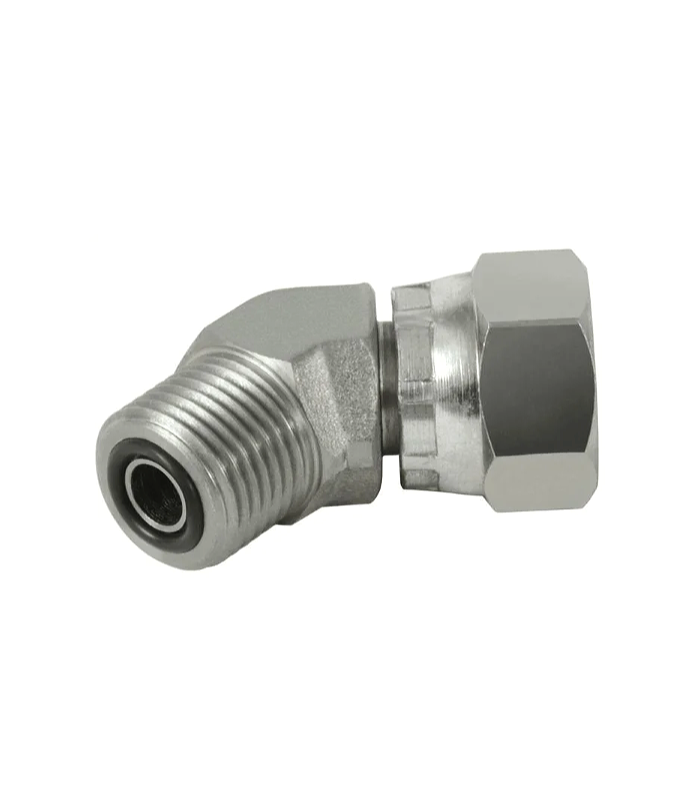

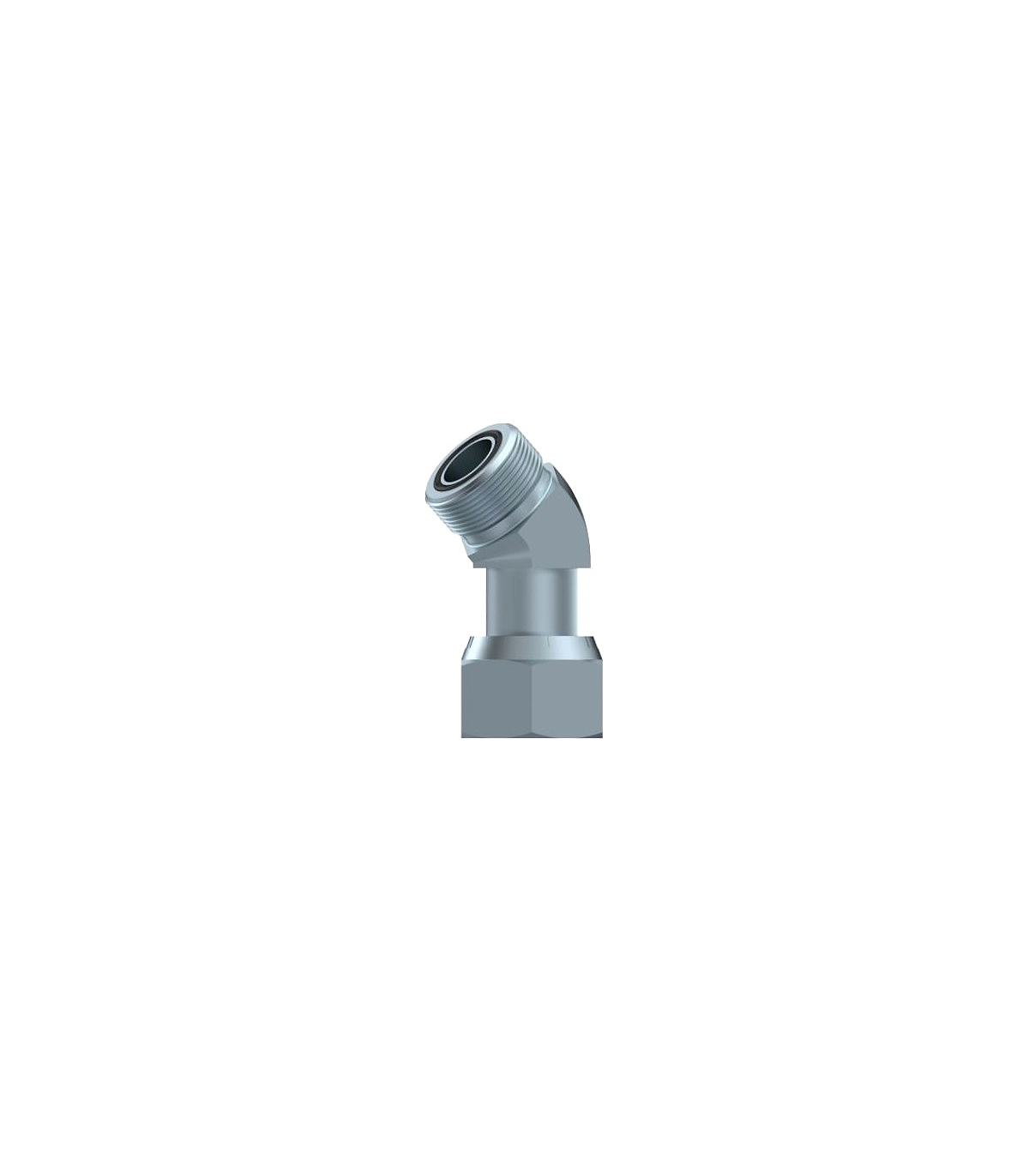

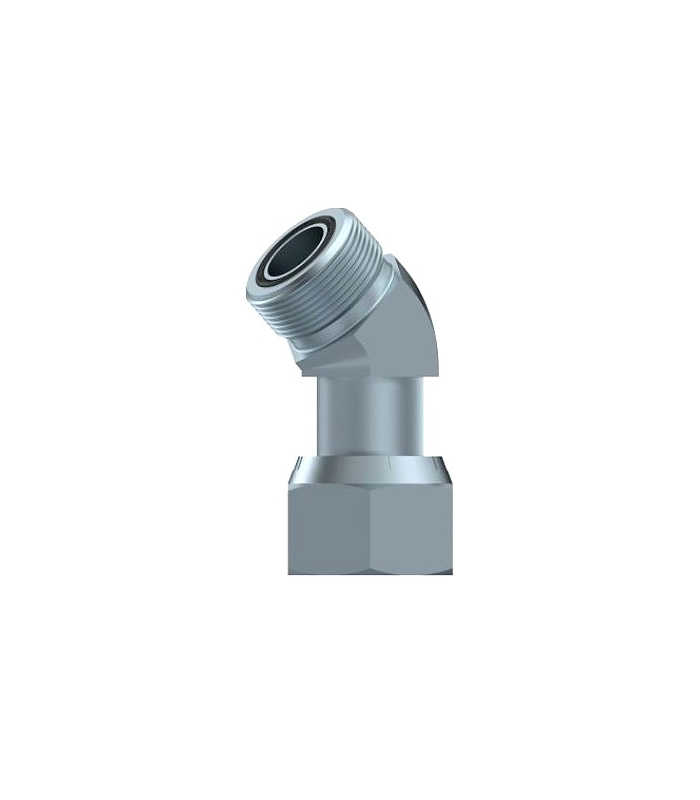

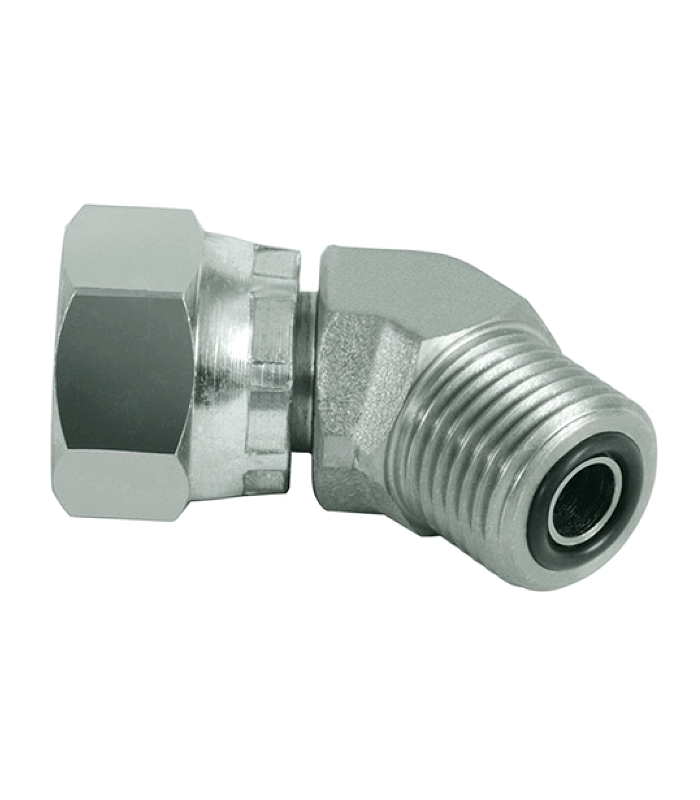

El codo 45 macho hembra giratoria ORFS sirve para realizar cambios de dirección de 45° en circuitos de alta presión, proporcionando una conexión segura y de alta estanqueidad.
Aplicación: Circuitos hidráulicos de media y alta presión.
Características principales:
El codo 45 macho hembra giratoria ORFS ofrece una solución fiable para redirigir el flujo en instalaciones hidráulicas sin comprometer la estanqueidad del circuito. Su diseño con conexión giratoria facilita el montaje en espacios reducidos y evita tensiones en los latiguillos, mientras que el sistema ORFS proporciona un sellado de alto rendimiento incluso en las aplicaciones más exigentes.
El sistema de sellado ORFS, mediante junta tórica sobre cara plana, garantiza una unión libre de fugas incluso en aplicaciones sometidas a elevadas presiones, vibraciones y pulsaciones.
Ficha técnica de un Codo 45º macho hembra giratoria ORFS:
| Diámetro de tubo (mm) | Diámetro de tubo (in) | Rosca (UN/UNF) | Par de apriete +10% -0% Nm |
| 6 | 1/4" | 9/16-18 | 23 |
| 8 | 5/16" | 11/16-16 | 33 |
| 10 | 3/8" | 11/16-16 | 33 |
| 12 | 1/2" | 13/16-16 | 50 |
| 14 | 1-14 | 80 | |
| 15 | 1-14 | 80 | |
| 16 | 5/8" | 1-14 | 80 |
| 18 | 1 3/16-12 | 115 | |
| 20 | 3/4" | 1 3/16-12 | 115 |
| 22 | 1 7/16-12 | 150 | |
| 25 | 1" | 1 7/16-12 | 150 |
| 28 | 1 11/16-12 | 190 | |
| 30 | 1 11/16-12 | 190 | |
| 32 | 1 1/4" | 1 11/16-12 | 190 |
| 35 | 2-12 | 245 | |
| 38 | 1 1/2" | 2-12 | 245 |
