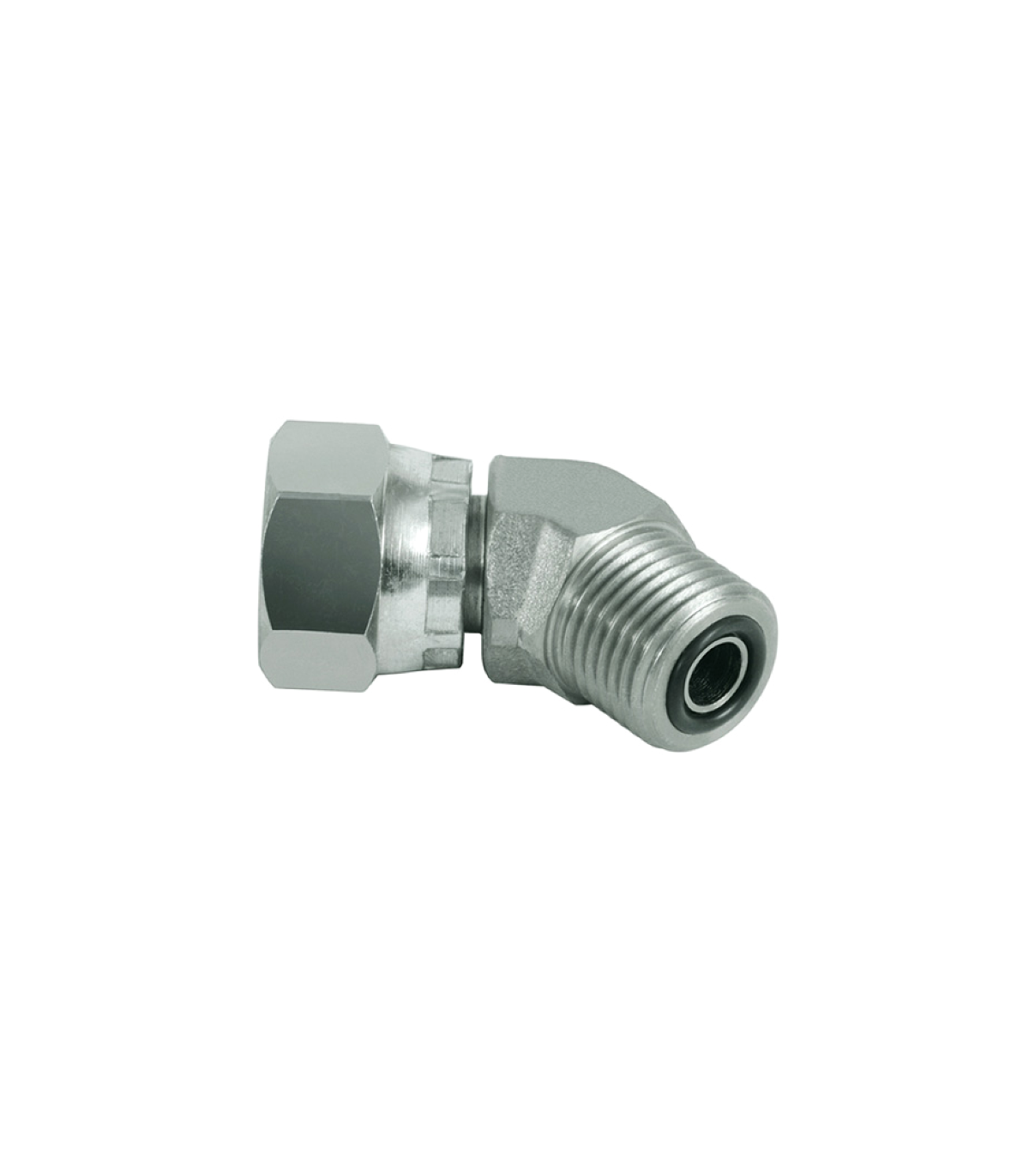

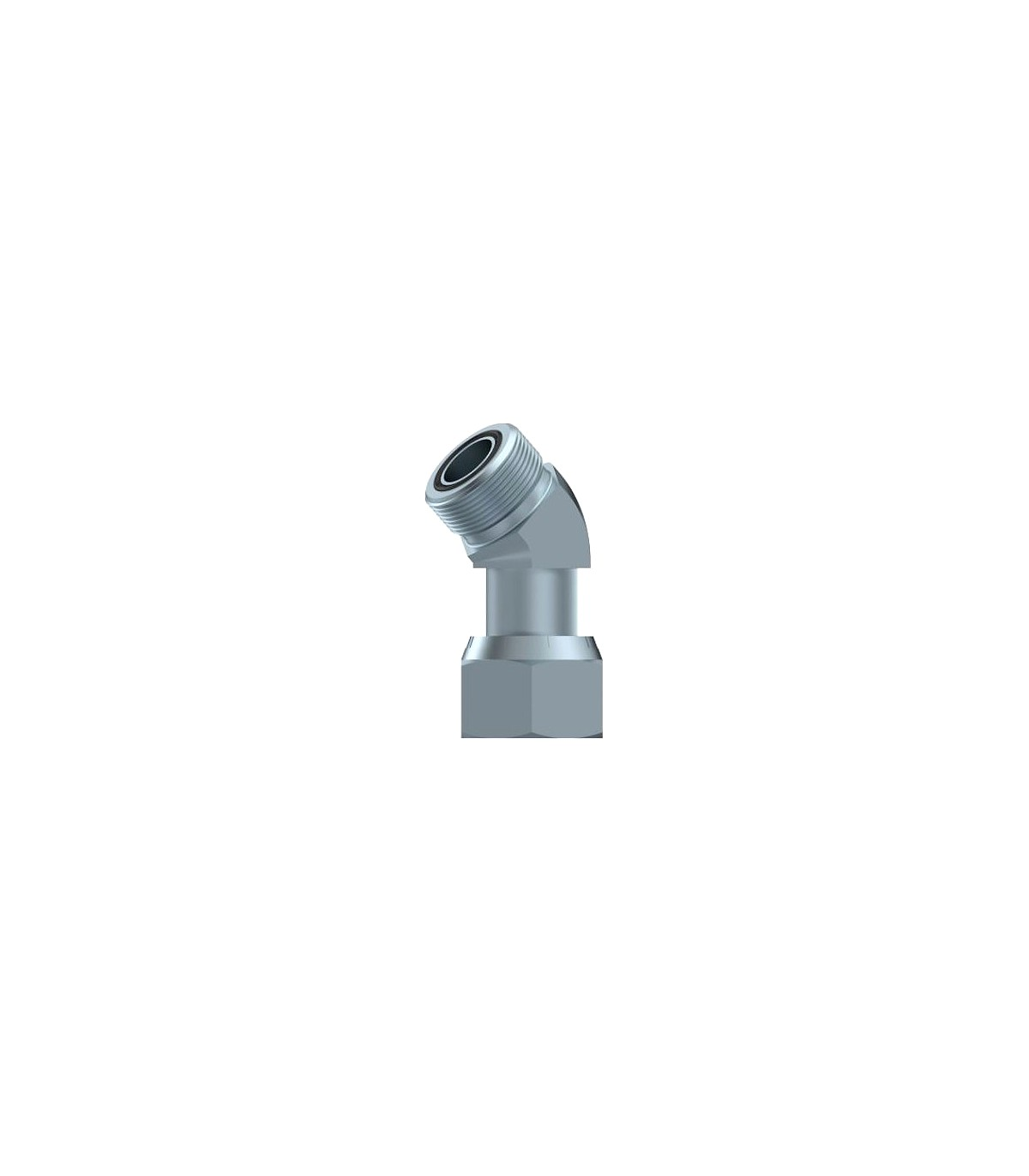

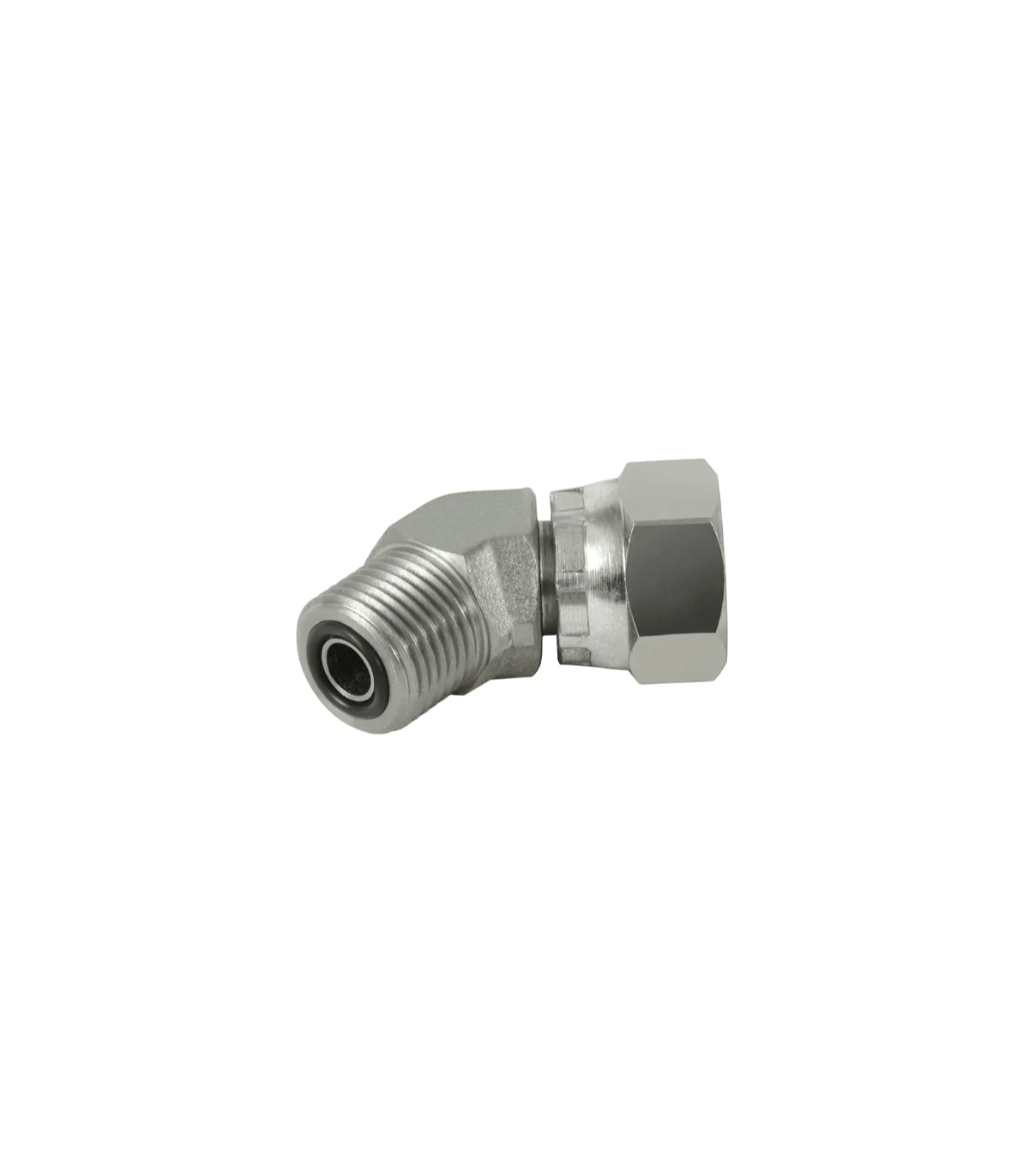

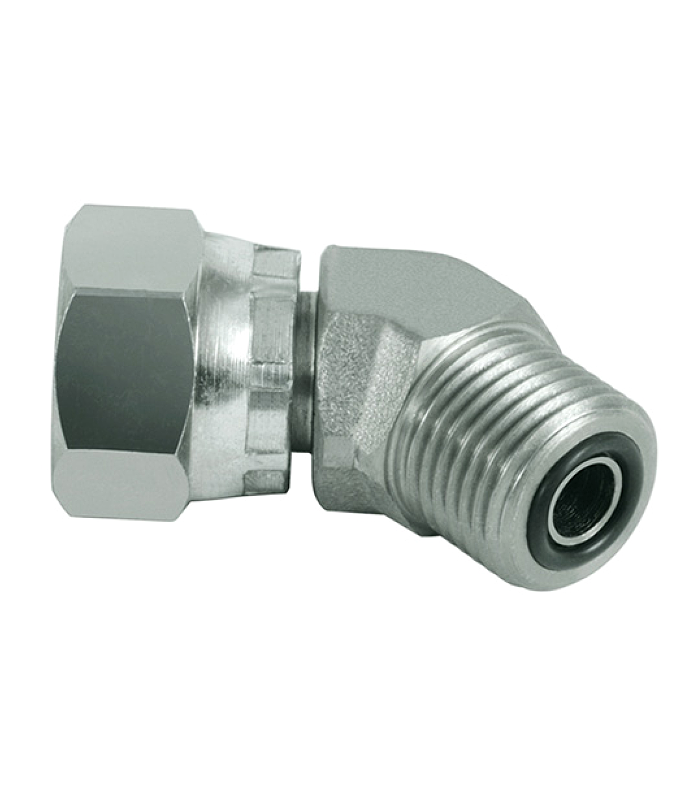

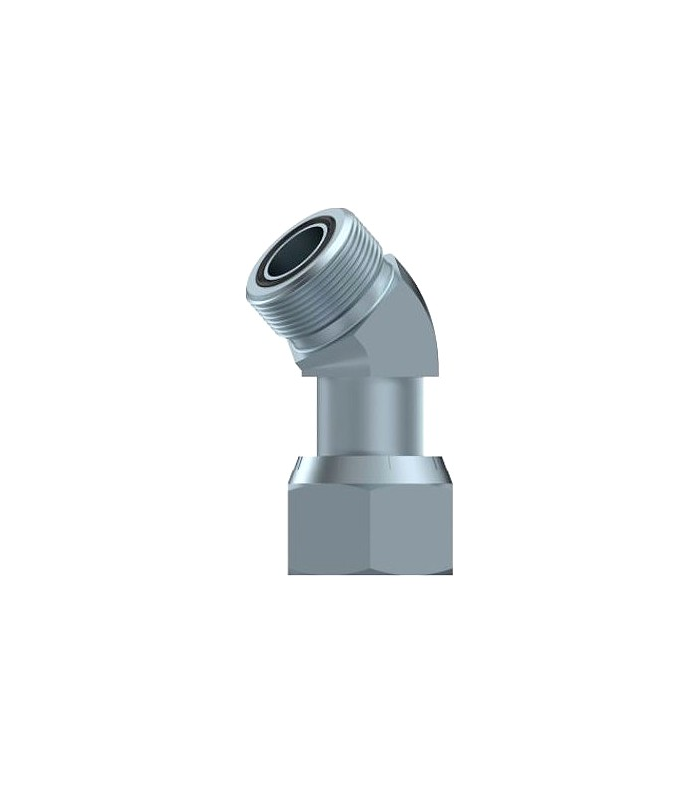

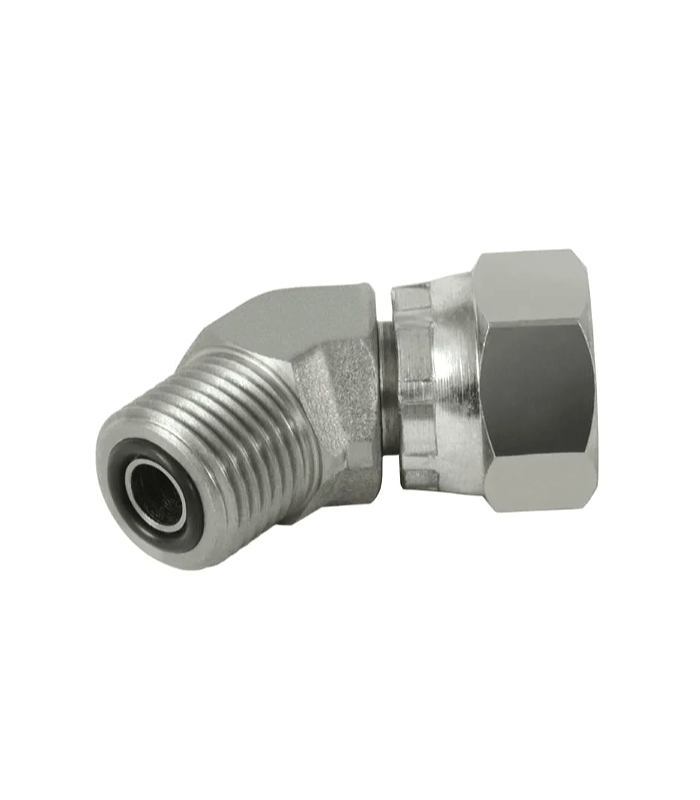

Le coude pivotant mâle-femelle ORFS 45° est utilisé pour effectuer des changements de direction de 45° dans les circuits haute pression, assurant une connexion sûre et hautement étanche.
Application : Circuits hydrauliques moyenne et haute pression.
Caractéristiques principales :
Le coude pivotant mâle-femelle ORFS 45° offre une solution fiable pour la redirection du flux dans les installations hydrauliques sans compromettre l'intégrité du circuit. Sa conception pivotante facilite l'installation dans les espaces restreints et prévient les contraintes sur les flexibles, tandis que le système ORFS garantit une étanchéité haute performance même dans les applications les plus exigeantes.
Le système d'étanchéité ORFS , utilisant un joint torique sur une face plane, garantit une étanchéité parfaite même dans les applications soumises à des pressions élevées, des vibrations et des pulsations.
Spécifications techniques d'un coude pivotant mâle-femelle ORFS 45º :
| Diamètre du tube (mm) | Diamètre du tube (en pouces) | Fil (UN/UNF) | Couple de serrage +10 % -0 % Nm |
| 6 | 1/4" | 16-18 septembre | 23 |
| 8 | 5/16" | 11/16-16 | 33 |
| 10 | 3/8" | 11/16-16 | 33 |
| 12 | 1/2" | 13/16-16 | 50 |
| 14 | 1-14 | 80 | |
| 15 | 1-14 | 80 | |
| 16 | 5/8" | 1-14 | 80 |
| 18 | 1 3/16-12 | 115 | |
| 20 | 3/4" | 1 3/16-12 | 115 |
| 22 | 1 7/16-12 | 150 | |
| 25 | 1" | 1 7/16-12 | 150 |
| 28 | 1 11/16-12 | 190 | |
| 30 | 1 11/16-12 | 190 | |
| 32 | 1 1/4" | 1 11/16-12 | 190 |
| 35 | 2-12 | 245 | |
| 38 | 1 1/2" | 2-12 | 245 |
