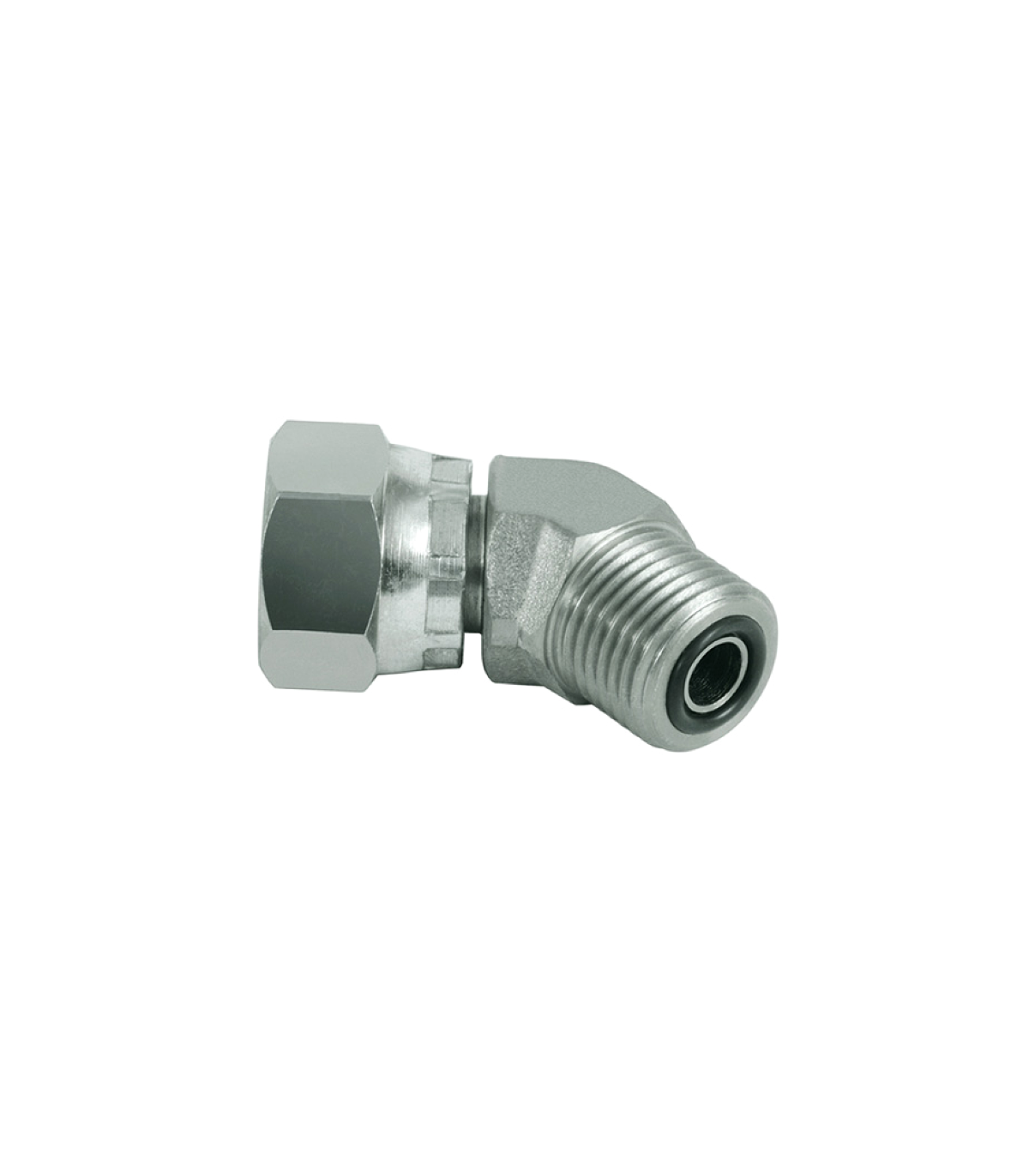

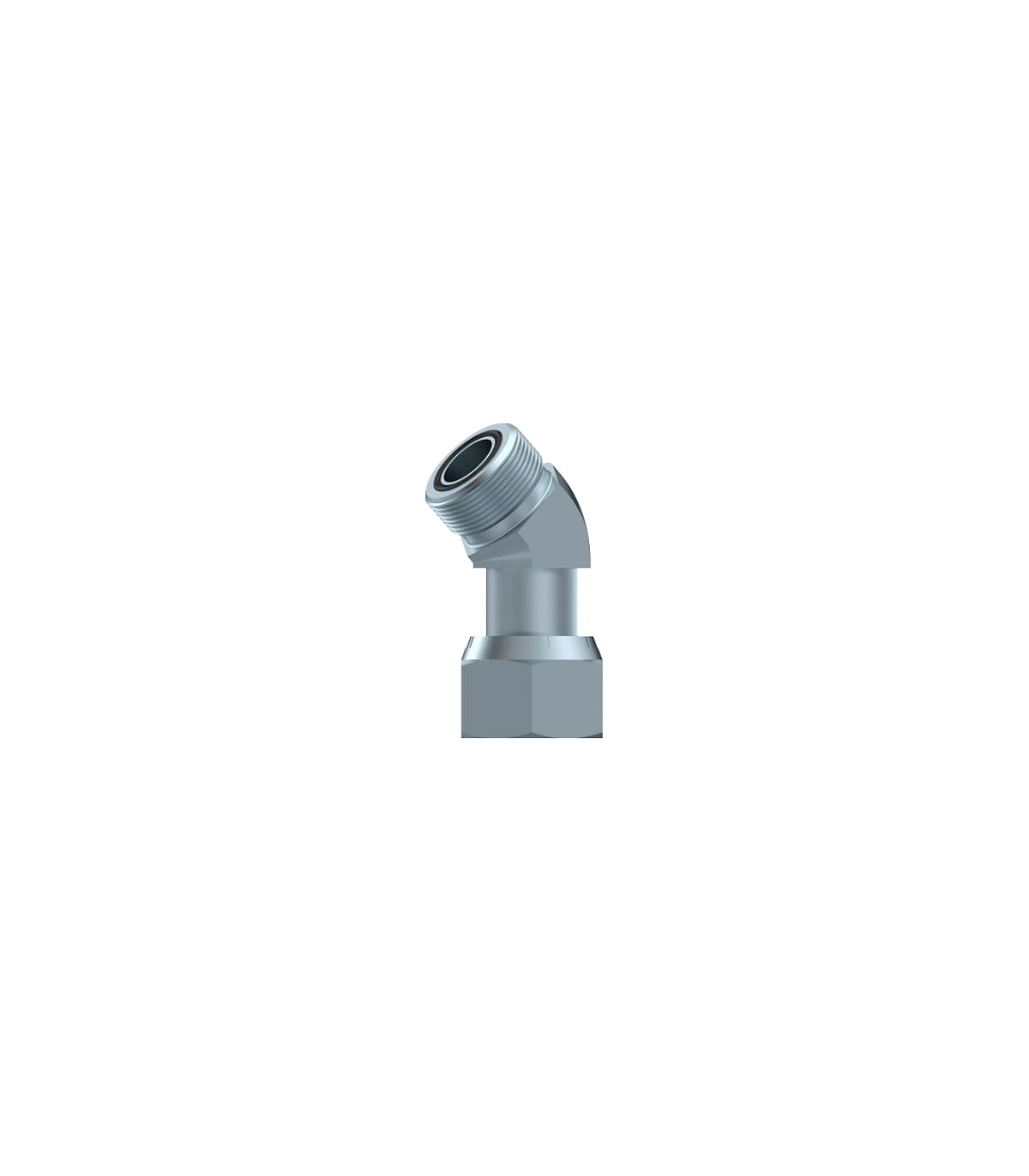

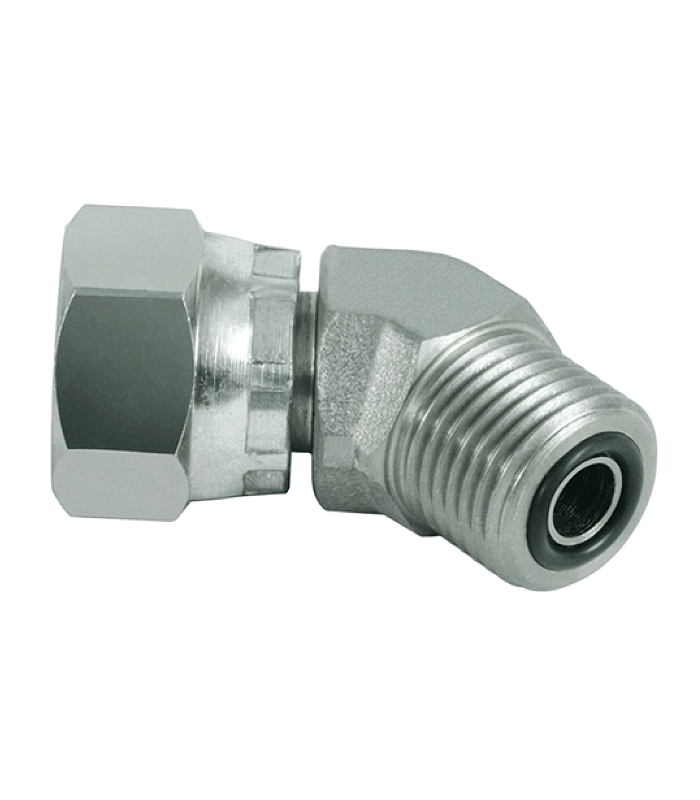

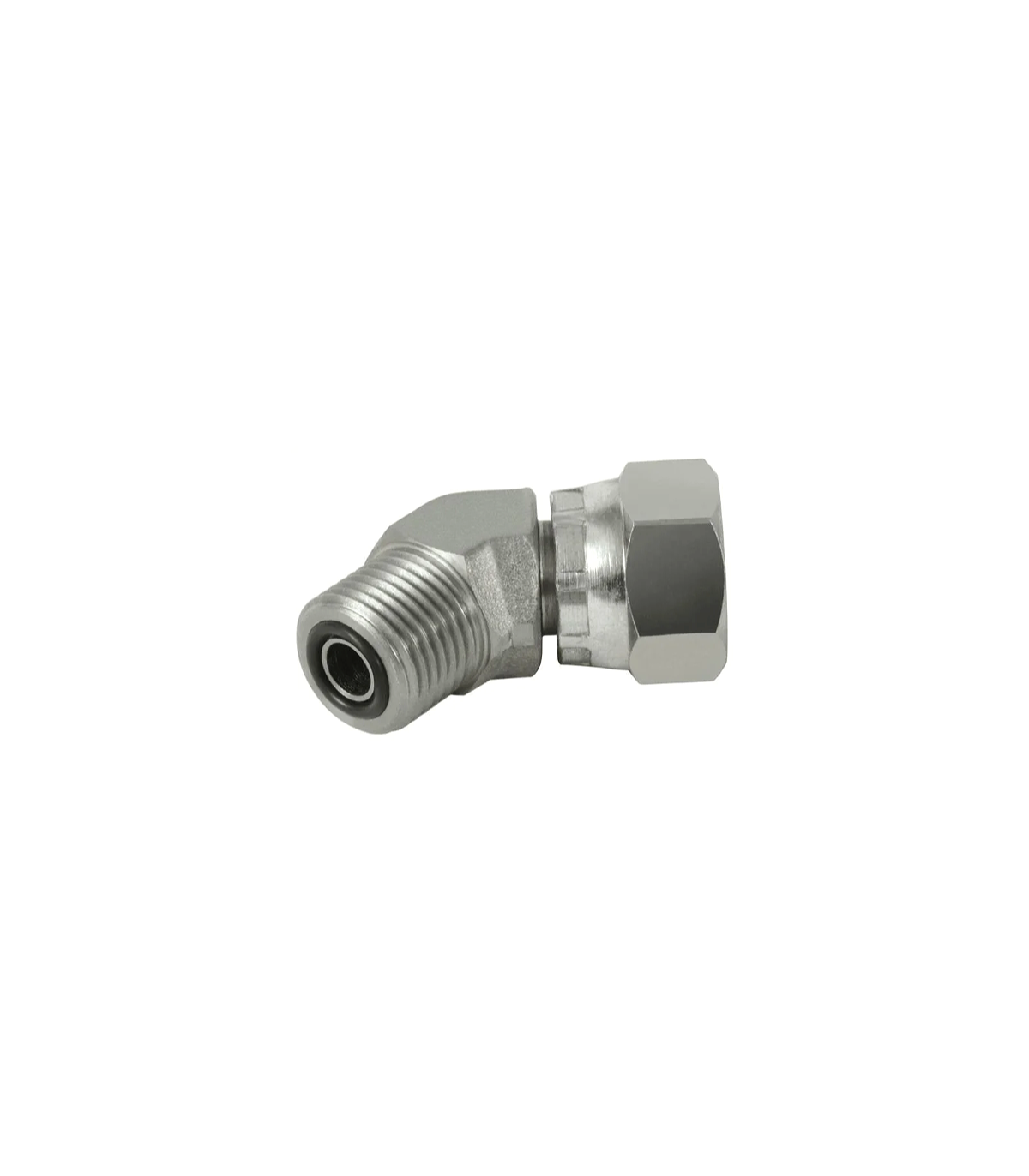

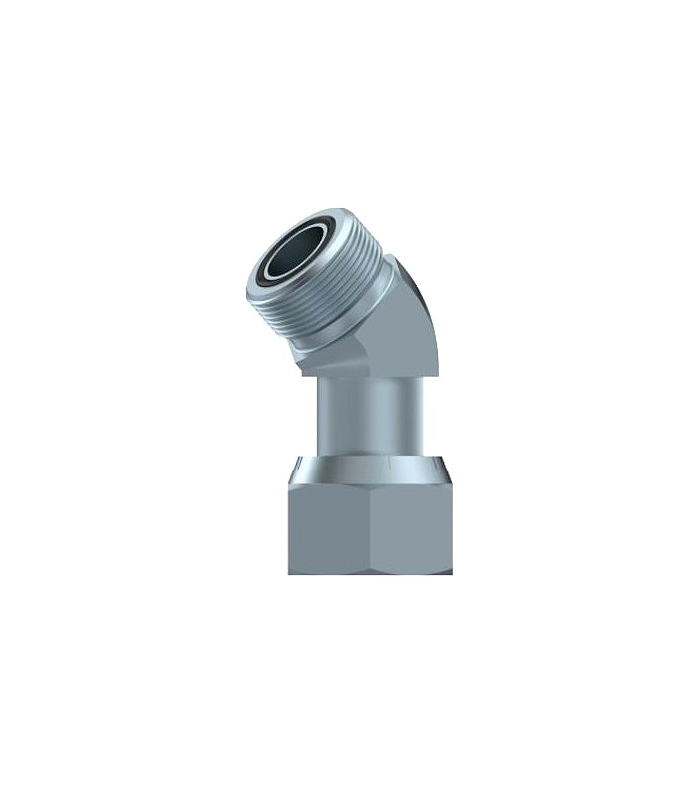

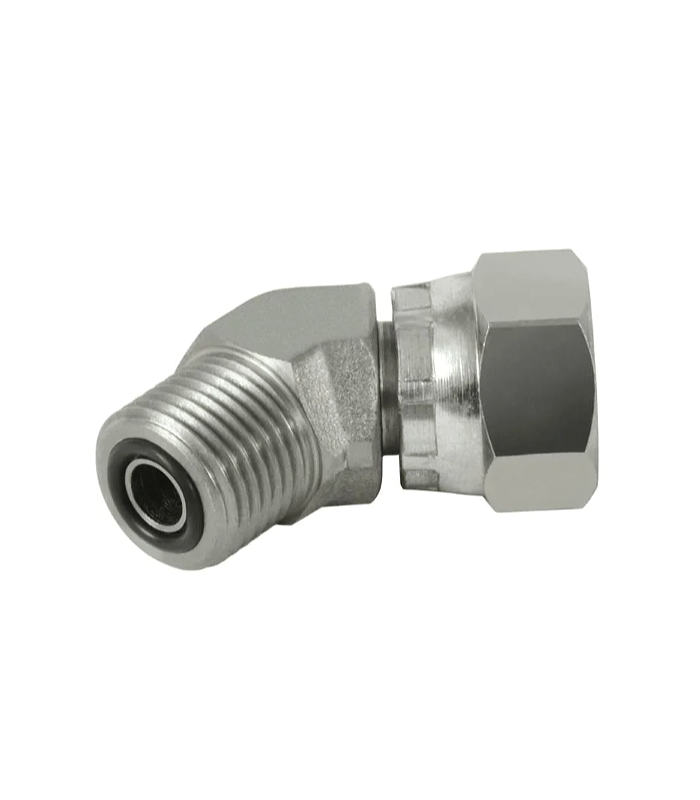

O cotovelo giratório macho-fêmea ORFS de 45° é usado para fazer mudanças de direção de 45° em circuitos de alta pressão, proporcionando uma conexão segura e altamente estanque.
Aplicação: Circuitos hidráulicos de média e alta pressão.
Principais características:
O cotovelo giratório macho-fêmea ORFS de 45° oferece uma solução confiável para redirecionar o fluxo em instalações hidráulicas sem comprometer a integridade do circuito. Seu design de conexão giratória facilita a instalação em espaços confinados e evita tensão nas mangueiras, enquanto o sistema ORFS proporciona vedação de alto desempenho mesmo nas aplicações mais exigentes.
O sistema de vedação ORFS , que utiliza um anel O em uma face plana, garante uma junta sem vazamentos mesmo em aplicações sujeitas a altas pressões, vibrações e pulsações.
Especificações técnicas de um cotovelo giratório ORFS macho-fêmea de 45º:
| Diâmetro do tubo (mm) | Diâmetro do tubo (pol.) | Tópico (UN/UNF) | Torque de aperto +10% -0% Nm |
| 6 | 1/4" | 16 a 18 de setembro | 23 |
| 8 | 5/16" | 11/16-16 | 33 |
| 10 | 3/8" | 11/16-16 | 33 |
| 12 | 1/2" | 13/16-16 | 50 |
| 14 | 1-14 | 80 | |
| 15 | 1-14 | 80 | |
| 16 | 5/8" | 1-14 | 80 |
| 18 | 1 3/16-12 | 115 | |
| 20 | 3/4" | 1 3/16-12 | 115 |
| 22 | 1 7/16-12 | 150 | |
| 25 | 1" | 1 7/16-12 | 150 |
| 28 | 1 11/16-12 | 190 | |
| 30 | 1 11/16-12 | 190 | |
| 32 | 1 1/4" | 1 11/16-12 | 190 |
| 35 | 2-12 | 245 | |
| 38 | 1 1/2" | 2-12 | 245 |
