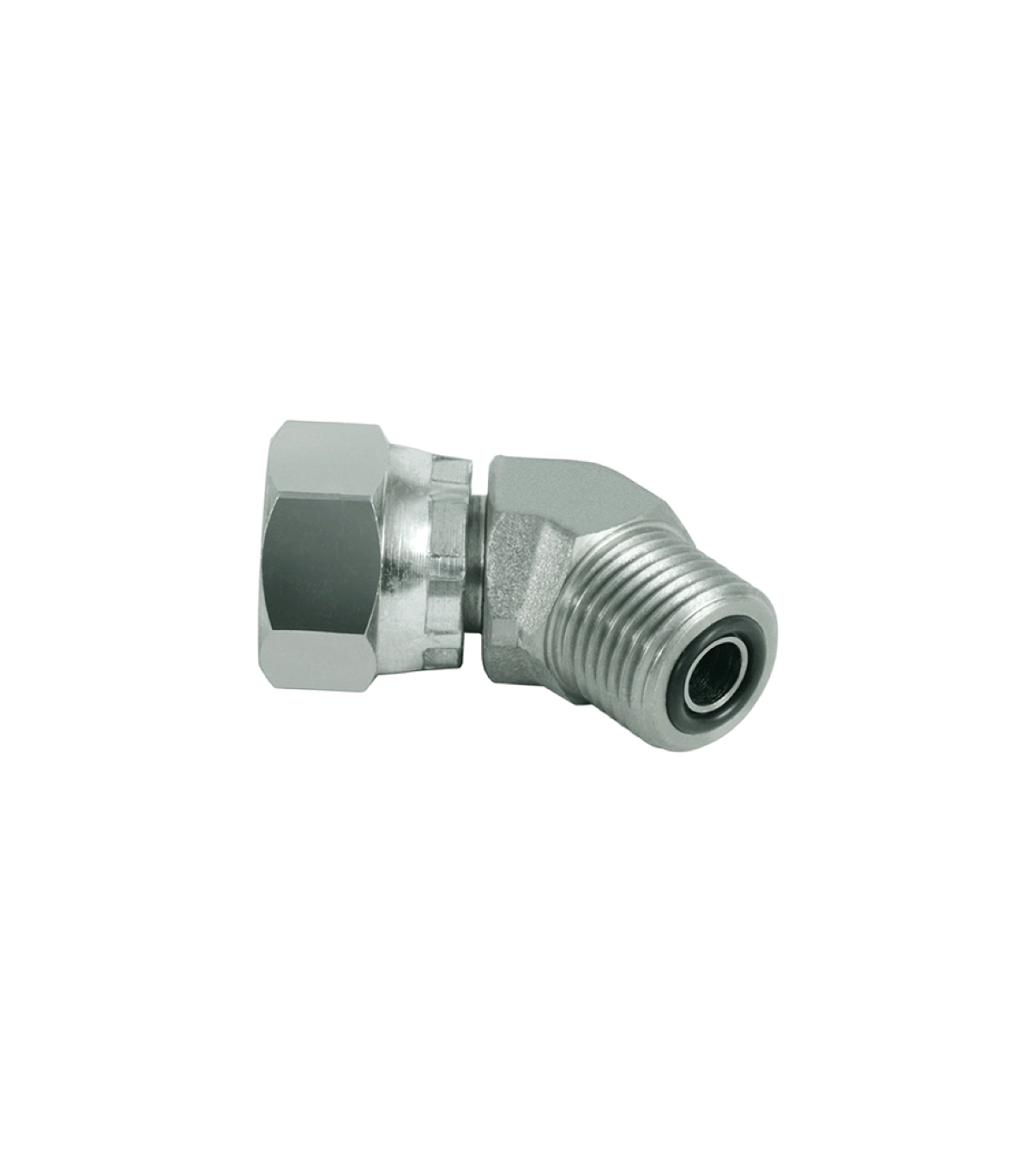

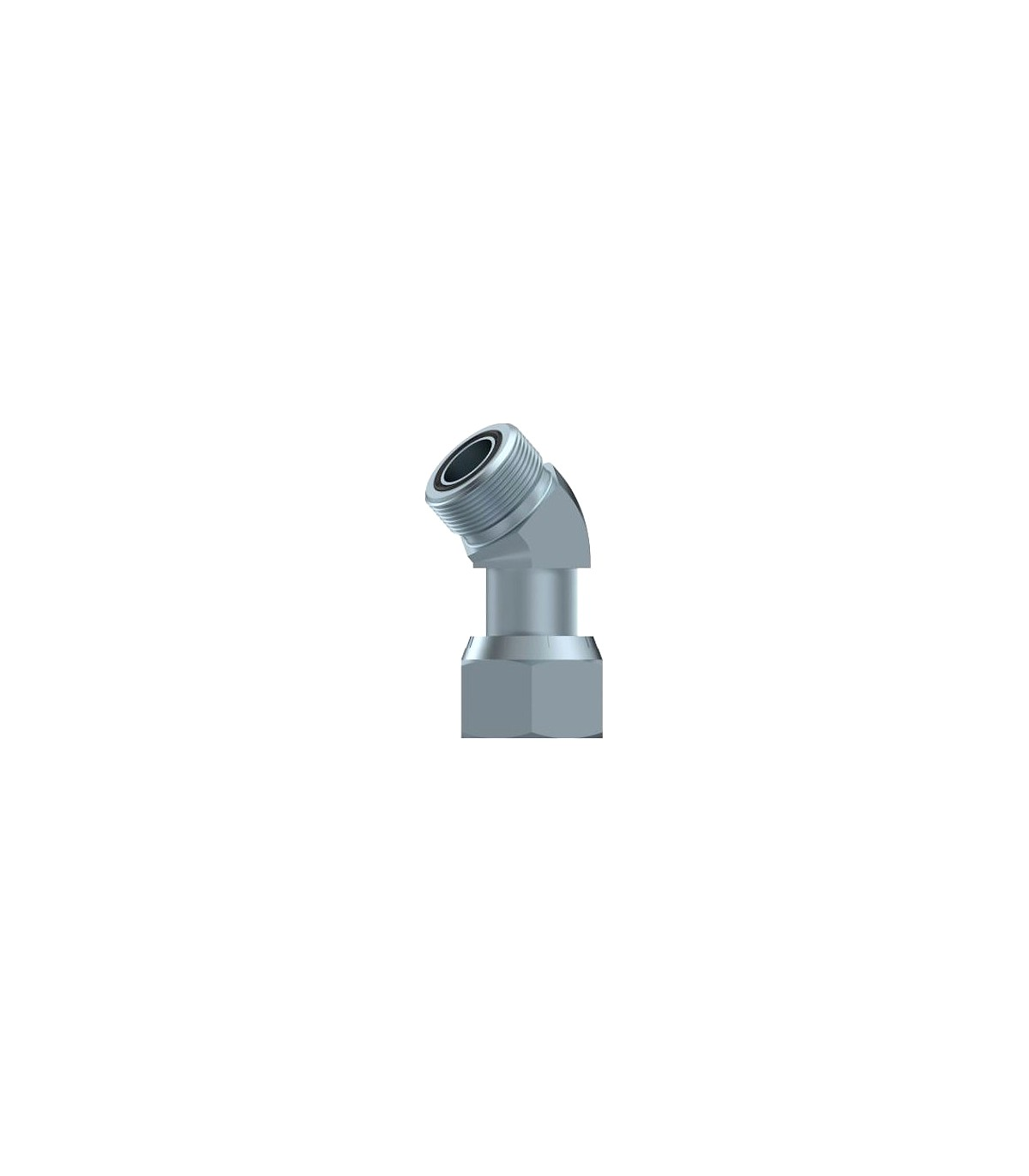

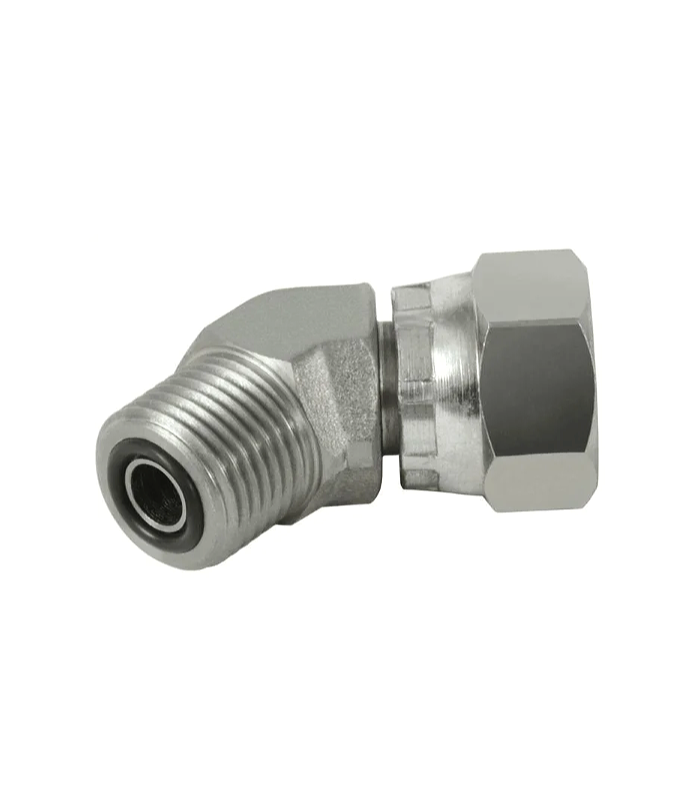

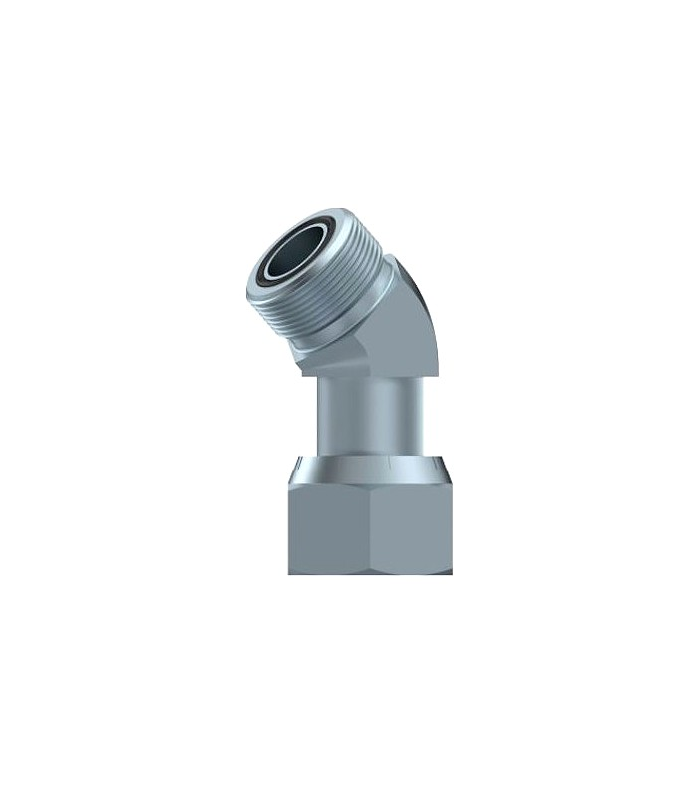

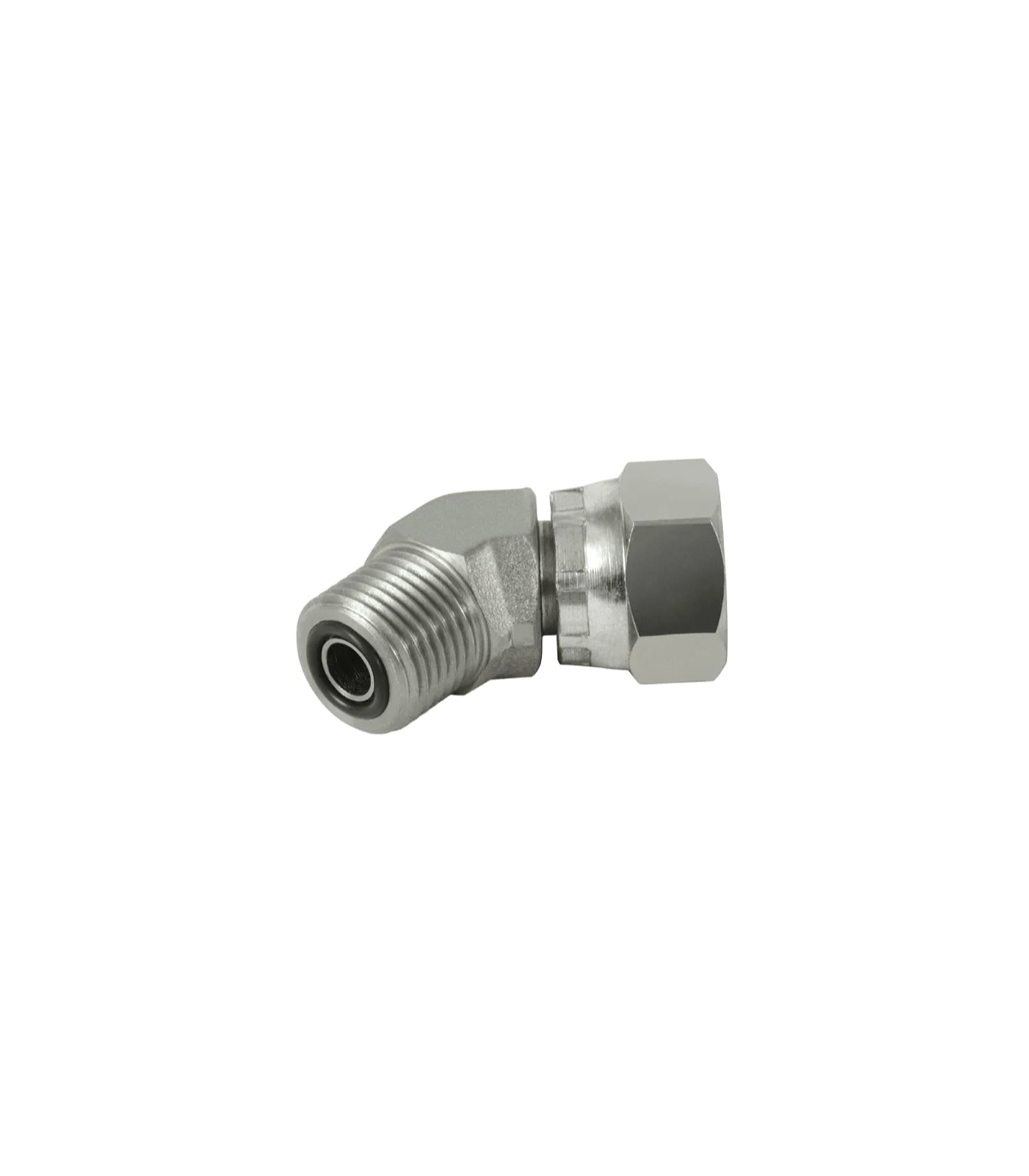

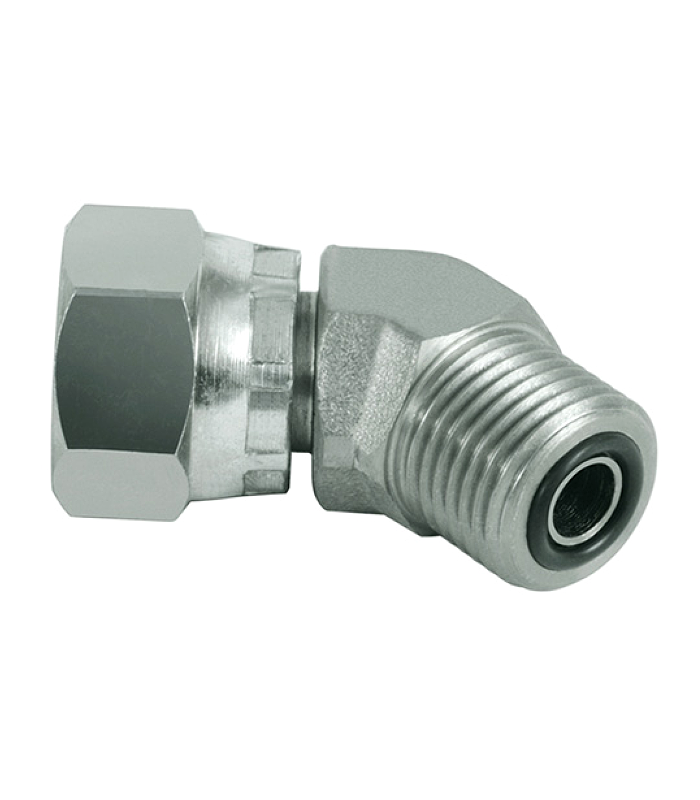

Der ORFS 45°-Drehwinkel (Außen-Innengewinde) dient zur Durchführung von 45°-Richtungsänderungen in Hochdruckkreisläufen und gewährleistet eine sichere und hochgradig leckagefreie Verbindung.
Anwendung: Hydraulikkreisläufe für mittlere und hohe Drücke.
Hauptmerkmale:
Der ORFS 45°-Drehwinkel (Außen-/Innengewinde) bietet eine zuverlässige Lösung zur Umleitung des Durchflusses in Hydraulikanlagen, ohne die Dichtheit des Kreislaufs zu beeinträchtigen. Die Drehverbindung ermöglicht die einfache Montage in beengten Räumen und verhindert Belastungen der Schläuche. Das ORFS-System gewährleistet zudem eine hohe Abdichtung auch bei anspruchsvollsten Anwendungen.
Das ORFS-Dichtungssystem mit einem O-Ring auf einer ebenen Fläche gewährleistet eine leckagefreie Verbindung auch bei Anwendungen, die hohen Drücken, Vibrationen und Pulsationen ausgesetzt sind.
Technische Spezifikationen eines ORFS 45º-Drehgelenks (Außen-/Innengewinde):
| Rohrdurchmesser (mm) | Rohrdurchmesser (in) | Thread (UN/UNF) | Anzugsdrehmoment +10% -0% Nm |
| 6 | 1/4" | 16.-18. September | 23 |
| 8 | 5/16" | 16.11.-16 | 33 |
| 10 | 3/8" | 16.11.-16 | 33 |
| 12 | 1/2" | 13/16-16 | 50 |
| 14 | 1-14 | 80 | |
| 15 | 1-14 | 80 | |
| 16 | 5/8" | 1-14 | 80 |
| 18 | 1 3/16-12 | 115 | |
| 20 | 3/4" | 1 3/16-12 | 115 |
| 22 | 1 7/16-12 | 150 | |
| 25 | 1" | 1 7/16-12 | 150 |
| 28 | 1 11/16-12 | 190 | |
| 30 | 1 11/16-12 | 190 | |
| 32 | 1 1/4" | 1 11/16-12 | 190 |
| 35 | 2-12 | 245 | |
| 38 | 1 1/2" | 2-12 | 245 |
