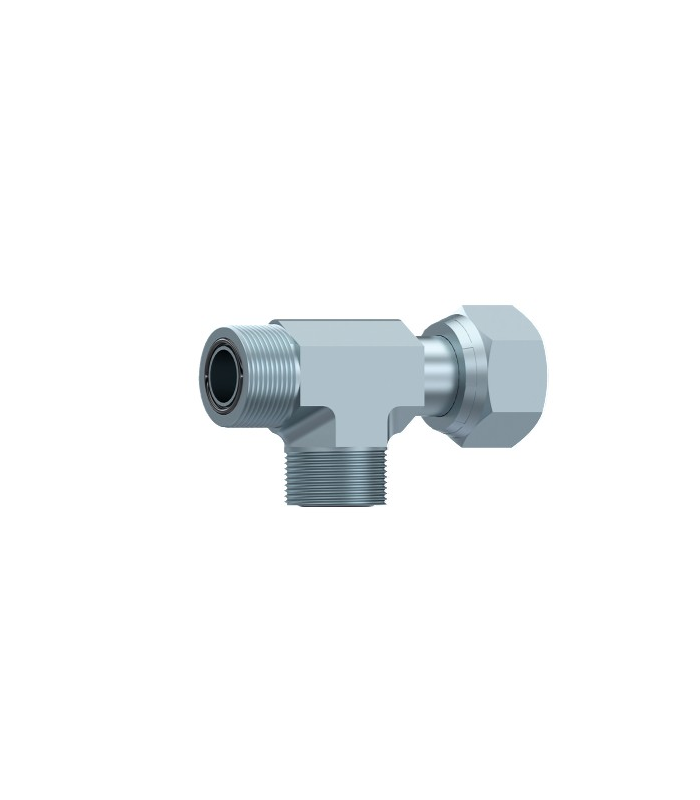

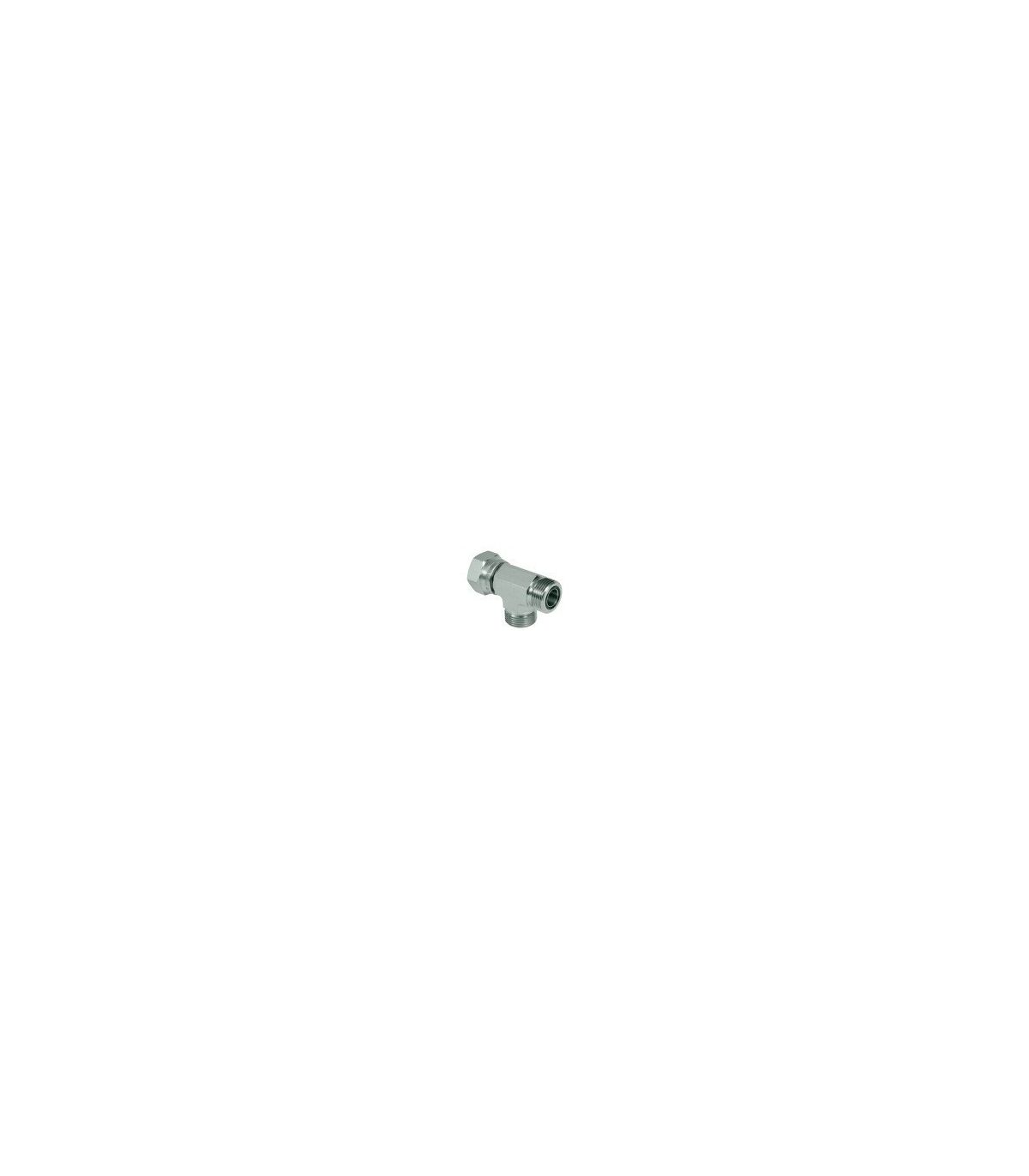

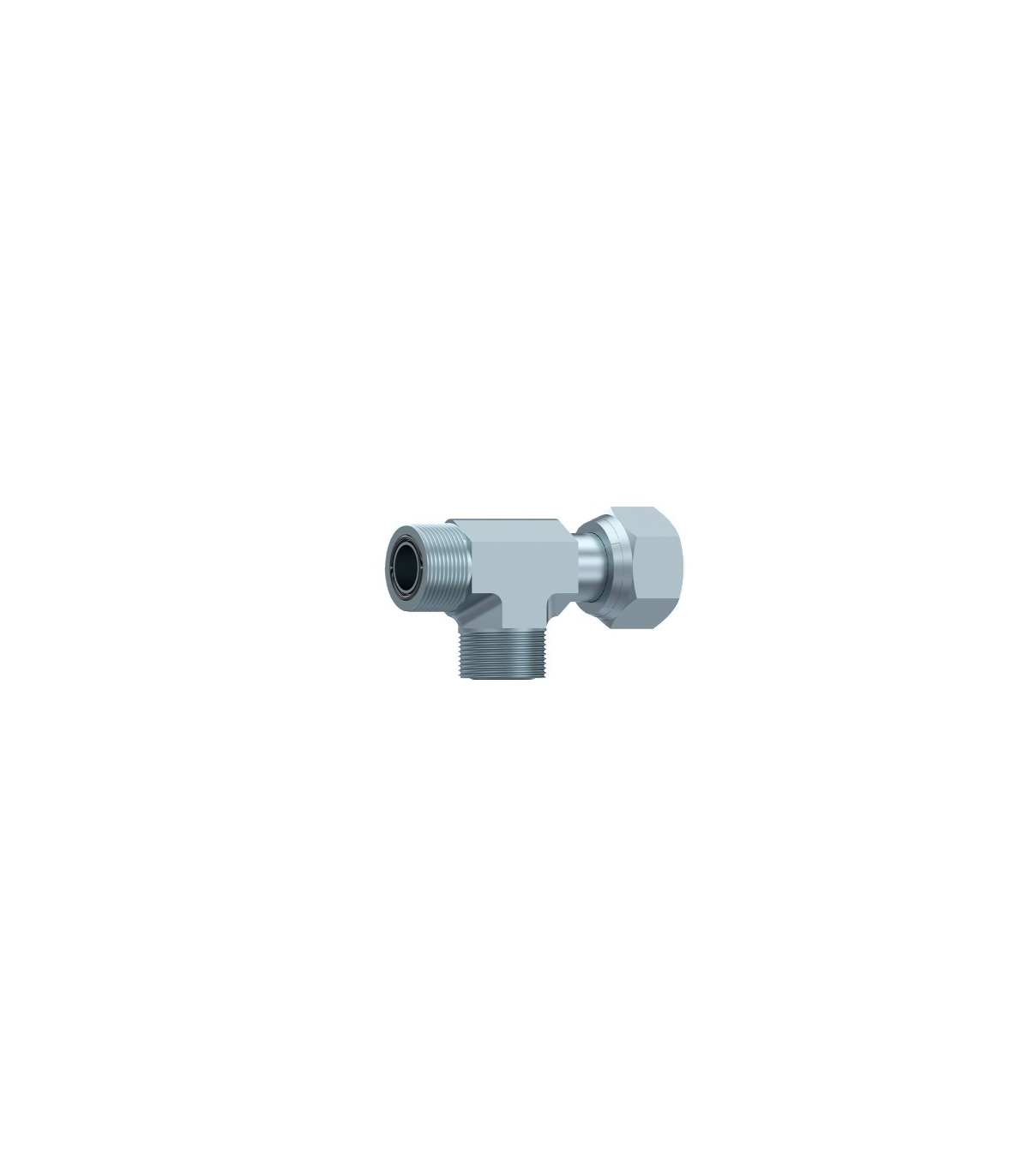

Ein ORFS-T-Stück mit seitlichem Schwenkgelenk (Außen-/Innengewinde) ist ein Hydraulikverschraubung, die zur Herstellung einer 90°-Abzweigung in Hochdruckkreisläufen dient und den Anschluss einer zweiten Leitung ermöglicht, ohne die Wasserdichtheit des Systems zu beeinträchtigen.
Anwendung: Hydraulikkreisläufe für mittlere und hohe Drücke.
Hauptmerkmale:
Das ORFS-T-Stück mit seitlichem Schwenkgelenk (Außen-/Innengewinde) ermöglicht die sichere und hochdichte Realisierung von Hydraulikabzweigungen. Die Schwenkkonstruktion vereinfacht die Montage und Ausrichtung der Komponenten, während das ORFS-System selbst bei anspruchsvollsten Hydraulikanwendungen zuverlässige Leistung gewährleistet.

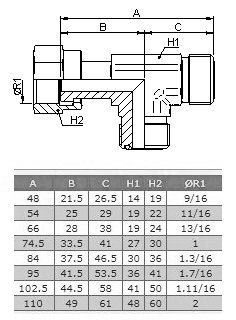

Technische Spezifikationen für ein ORFS-T-Shirt mit seitlichem Schwenkmechanismus für Damen und Herren:
| Rohrdurchmesser (mm) | Rohrdurchmesser (in) | Thread (UN/UNF) | Anzugsmoment +10% -0% Nm |
| 6 | 1/4" | 16.-18. September | 23 |
| 8 | 5/16" | 16.11.-16 | 33 |
| 10 | 3/8" | 16.11.-16 | 33 |
| 12 | 1/2" | 13/16-16 | 50 |
| 14 | 1-14 | 80 | |
| 15 | 1-14 | 80 | |
| 16 | 5/8" | 1-14 | 80 |
| 18 | 1 3/16-12 | 115 | |
| 20 | 3/4" | 1 3/16-12 | 115 |
| 22 | 1 7/16-12 | 150 | |
| 25 | 1" | 1 7/16-12 | 150 |
| 28 | 1 11/16-12 | 190 | |
| 30 | 1 11/16-12 | 190 | |
| 32 | 1 1/4" | 1 11/16-12 | 190 |
| 35 | 2-12 | 245 | |
| 38 | 1 1/2" | 2-12 | 245 |
