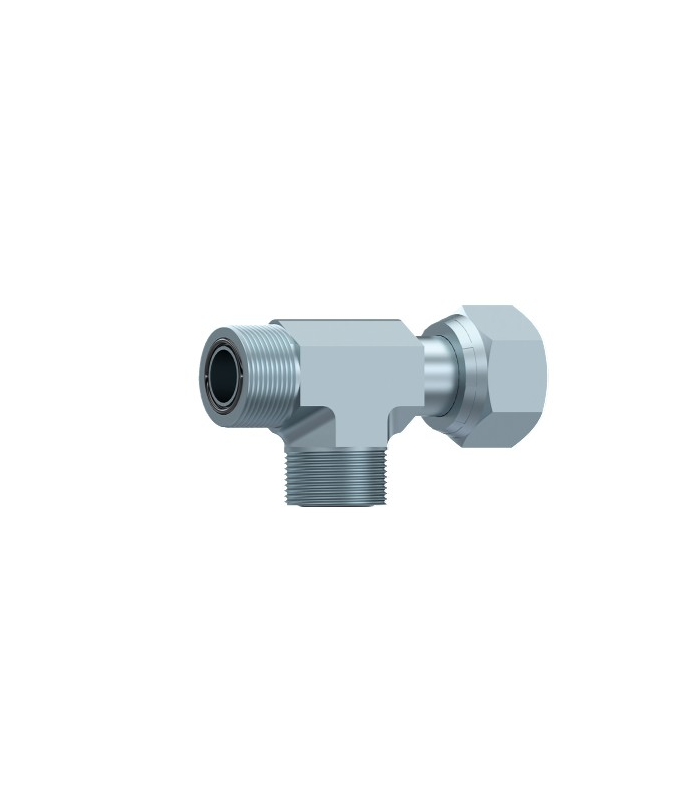

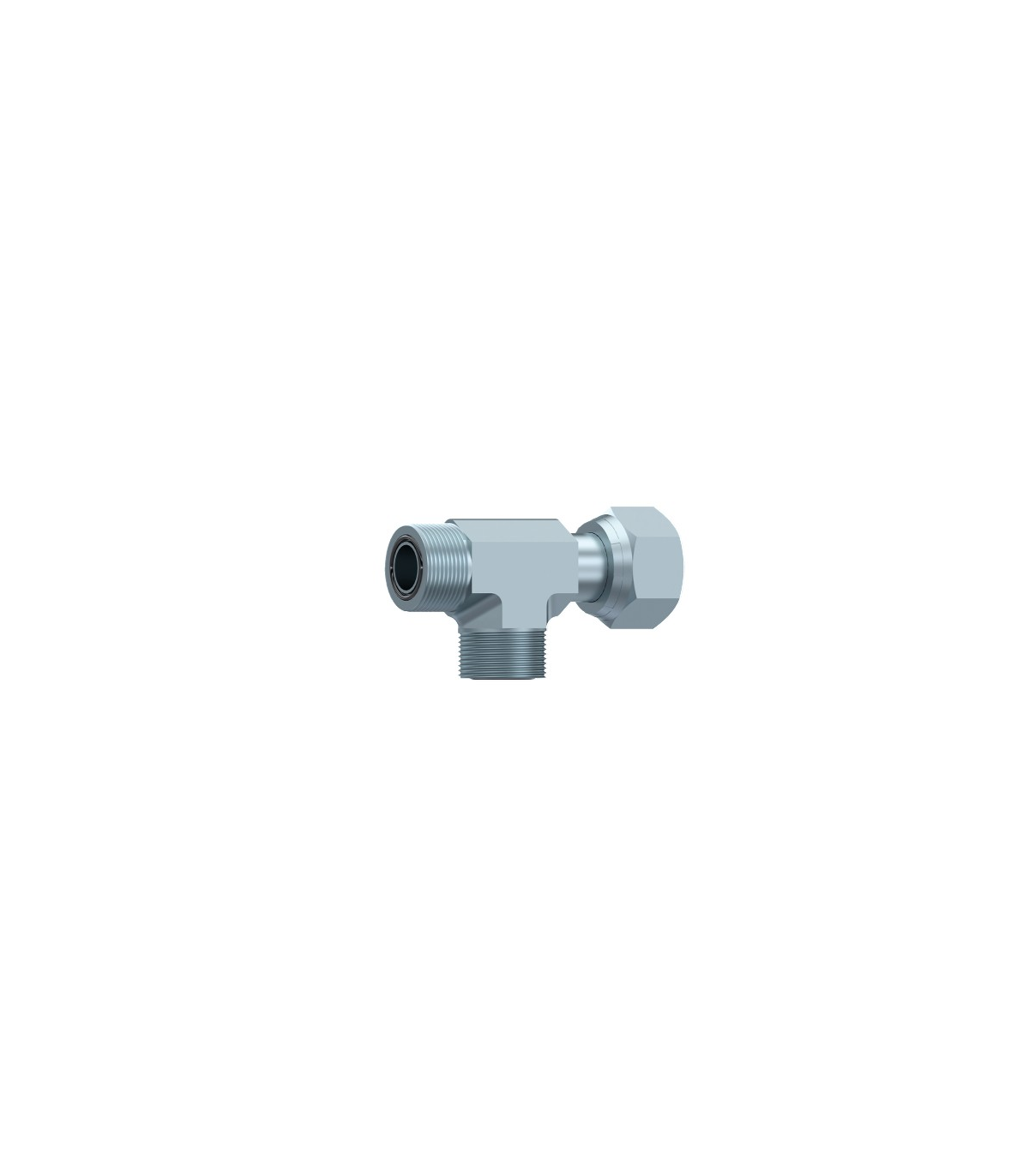

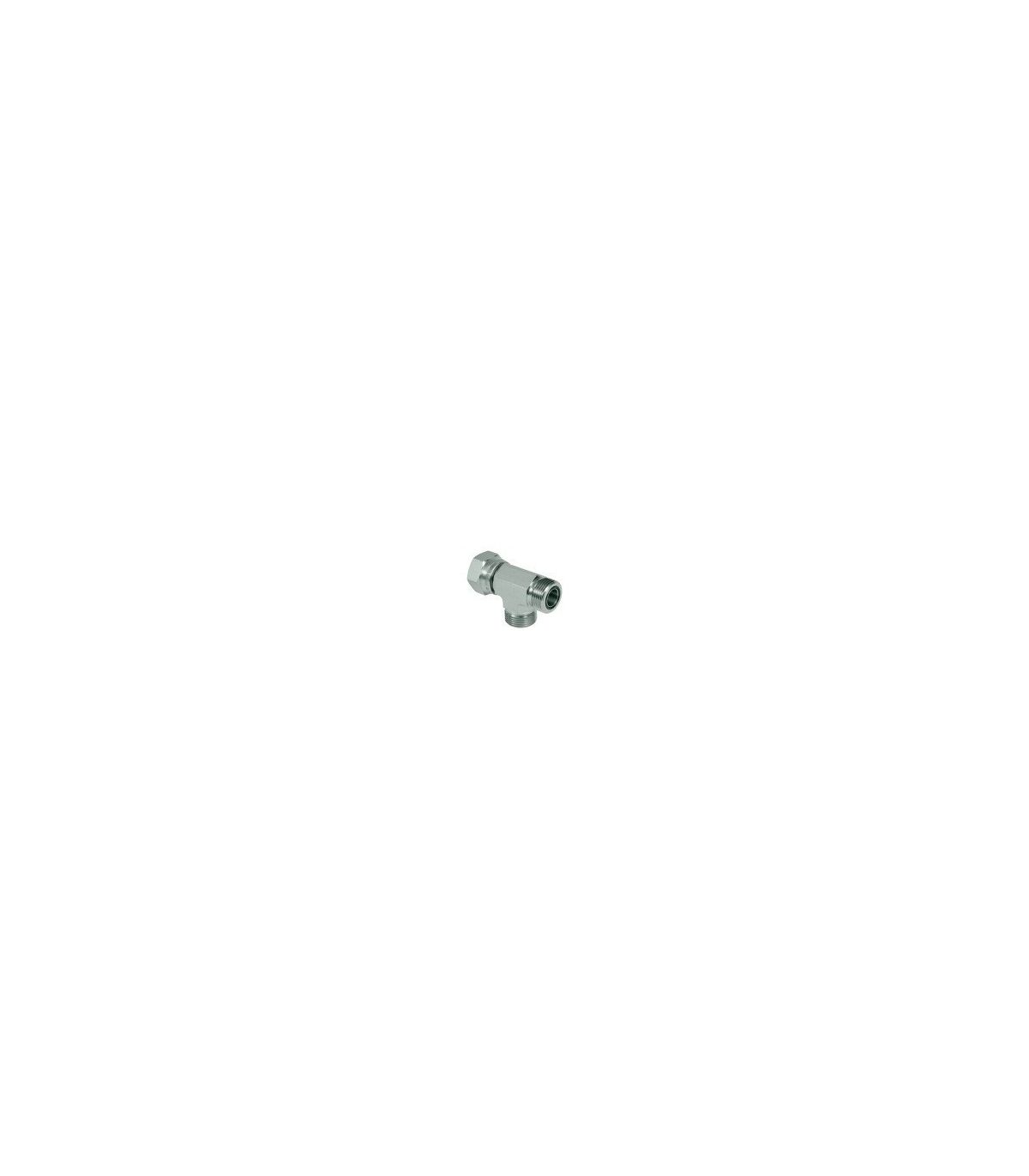

Una te macho hembra giratoria lateral ORFS es un racor hidráulico diseñado para realizar una derivación de 90° en circuitos de alta presión, permitiendo conectar una línea secundaria sin comprometer la estanqueidad del sistema.
Aplicación: Circuitos hidráulicos de media y alta presión.
Características principales:
La te macho hembra giratoria lateral ORFS permite crear derivaciones hidráulicas con total seguridad y un elevado nivel de estanqueidad. Su diseño giratorio facilita la instalación y el alineado de los componentes, mientras que el sistema ORFS garantiza un rendimiento fiable incluso en las aplicaciones hidráulicas más exigentes.
Ficha técnica de una te macho hembra giratoria lateral ORFS:
| Diámetro tubo (mm) | Diámetro tubo (in) | Rosca (UN/UNF) | Par apriete +10% -0% Nm |
| 6 | 1/4" | 9/16-18 | 23 |
| 8 | 5/16" | 11/16-16 | 33 |
| 10 | 3/8" | 11/16-16 | 33 |
| 12 | 1/2" | 13/16-16 | 50 |
| 14 | 1-14 | 80 | |
| 15 | 1-14 | 80 | |
| 16 | 5/8" | 1-14 | 80 |
| 18 | 1 3/16-12 | 115 | |
| 20 | 3/4" | 1 3/16-12 | 115 |
| 22 | 1 7/16-12 | 150 | |
| 25 | 1" | 1 7/16-12 | 150 |
| 28 | 1 11/16-12 | 190 | |
| 30 | 1 11/16-12 | 190 | |
| 32 | 1 1/4" | 1 11/16-12 | 190 |
| 35 | 2 -12 | 245 | |
| 38 | 1 1/2" | 2 -12 | 245 |
