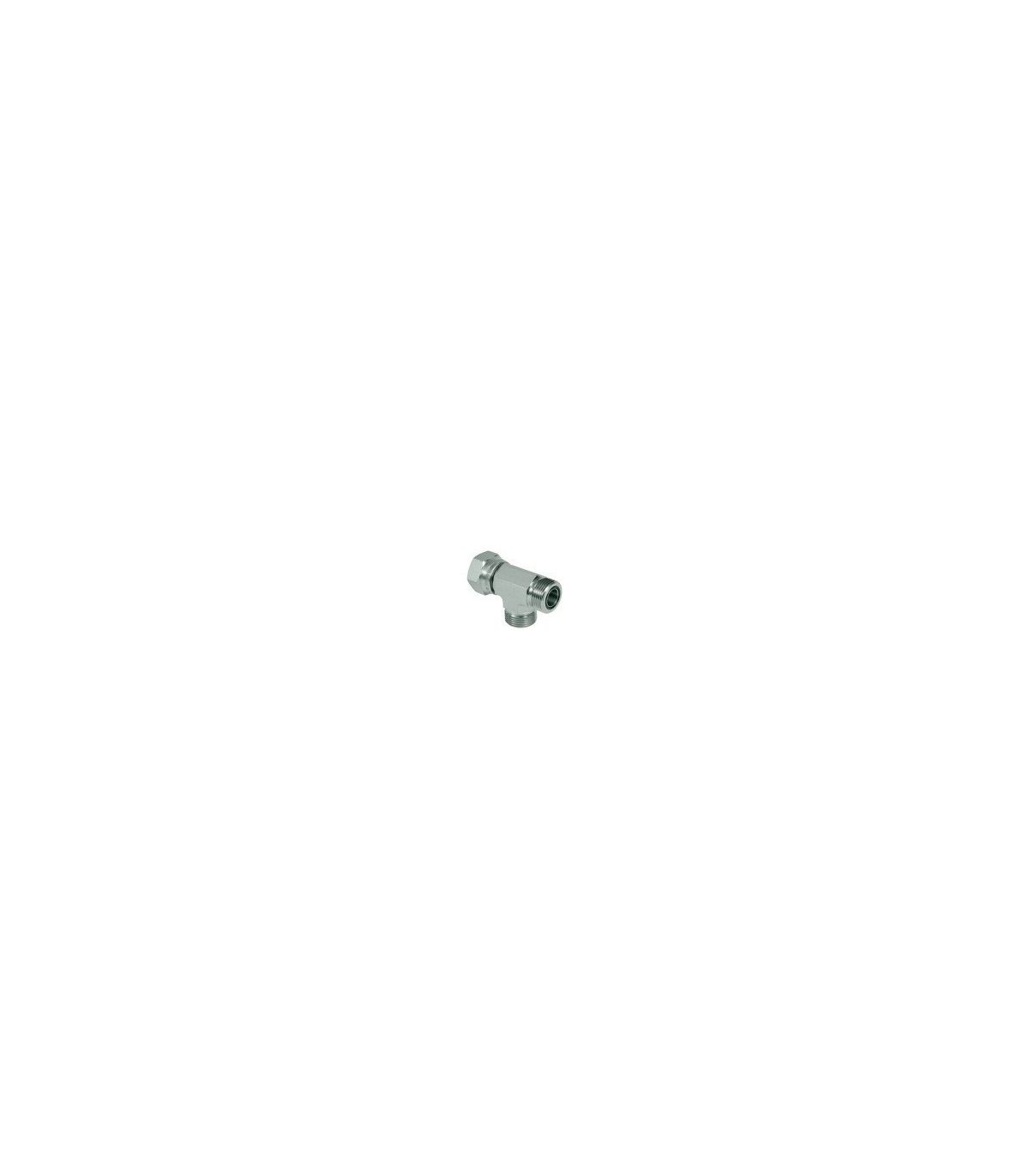

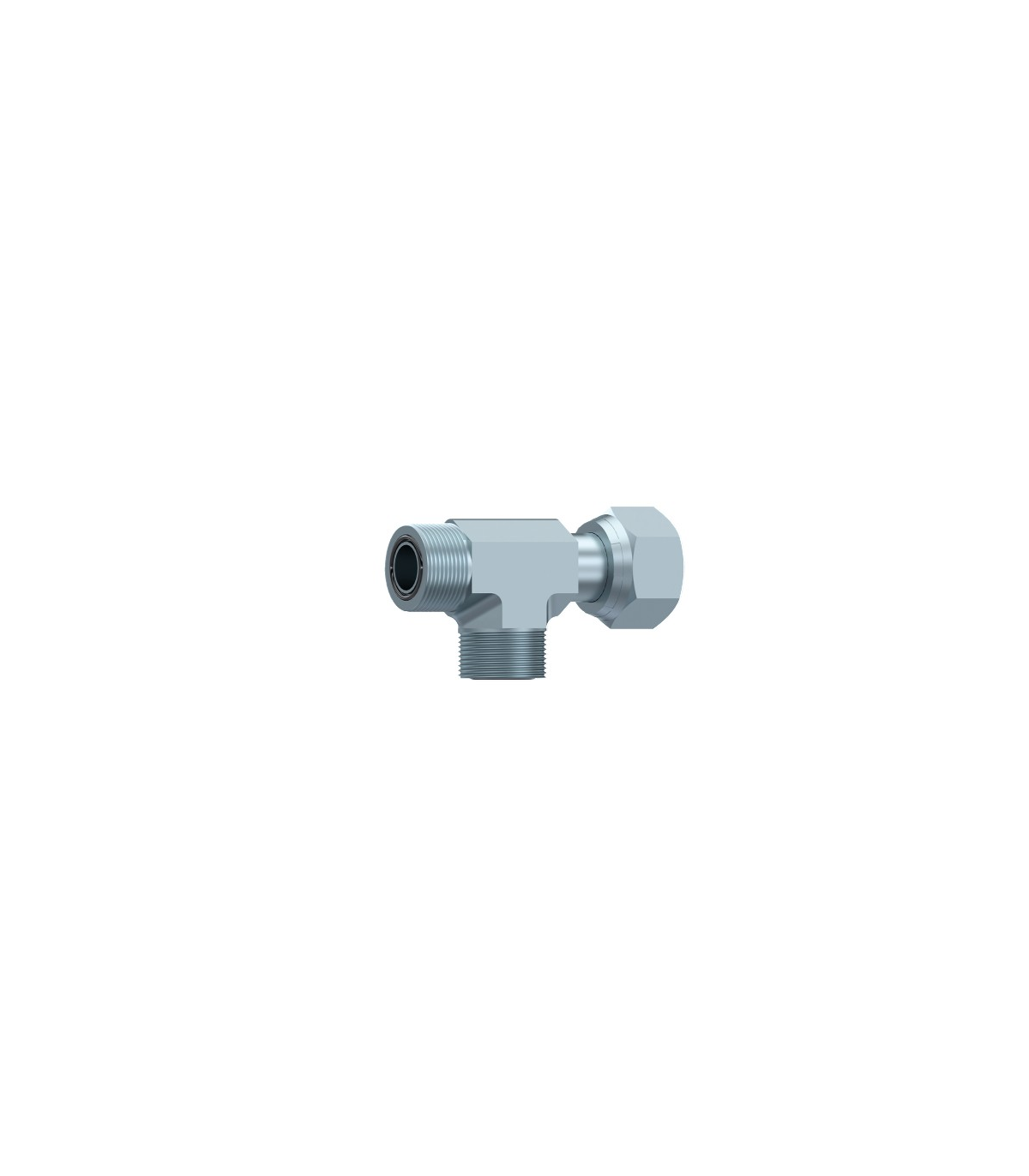

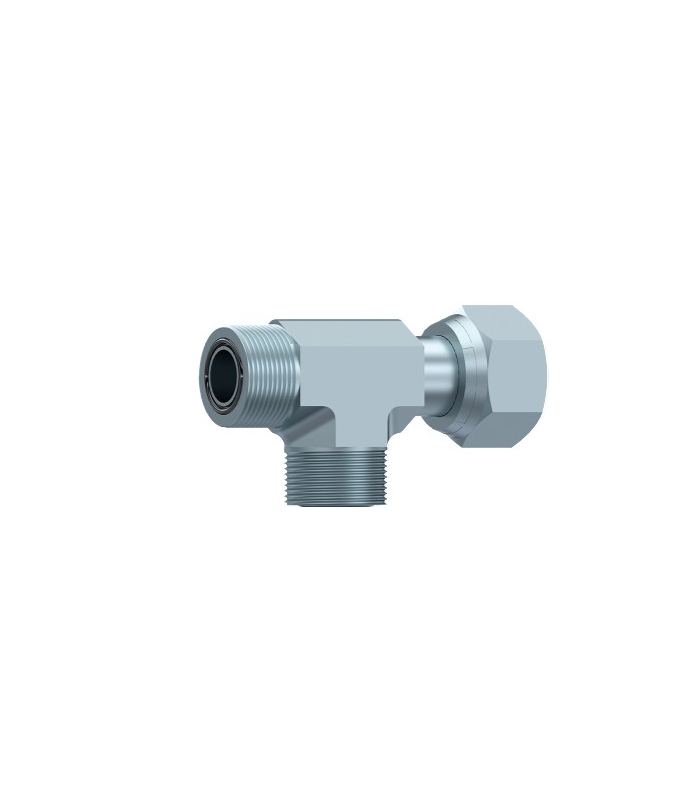

Il raccordo a T maschio-femmina girevole laterale ORFS è un raccordo idraulico progettato per realizzare una derivazione a 90° nei circuiti ad alta pressione, consentendo il collegamento di una linea secondaria senza compromettere la tenuta stagna del sistema.
Applicazione: Circuiti idraulici di media e alta pressione.
Caratteristiche principali:
Il raccordo a T maschio-femmina girevole laterale ORFS consente la creazione di derivazioni idrauliche in totale sicurezza e con un elevato livello di tenuta. Il suo design girevole facilita l'installazione e l'allineamento dei componenti, mentre il sistema ORFS garantisce prestazioni affidabili anche nelle applicazioni idrauliche più impegnative.
Specifiche tecniche per un raccordo a T maschio-femmina girevole lateralmente ORFS:
| Diametro del tubo (mm) | Diametro del tubo (pollici) | Filo (UN/UNF) | Coppia di serraggio +10% -0% Nm |
| 6 | 1/4" | 9/16-18 | 23 |
| 8 | 5/16" | 16/11-16 | 33 |
| 10 | 3/8" | 16/11-16 | 33 |
| 12 | 1/2" | 13/16-16 | 50 |
| 14 | 1-14 | 80 | |
| 15 | 1-14 | 80 | |
| 16 | 5/8" | 1-14 | 80 |
| 18 | 1 3/16-12 | 115 | |
| 20 | 3/4" | 1 3/16-12 | 115 |
| 22 | 1 7/16-12 | 150 | |
| 25 | 1" | 1 7/16-12 | 150 |
| 28 | 1 11/16-12 | 190 | |
| 30 | 1 11/16-12 | 190 | |
| 32 | 1 1/4" | 1 11/16-12 | 190 |
| 35 | 2 -12 | 245 | |
| 38 | 1 1/2" | 2 -12 | 245 |
