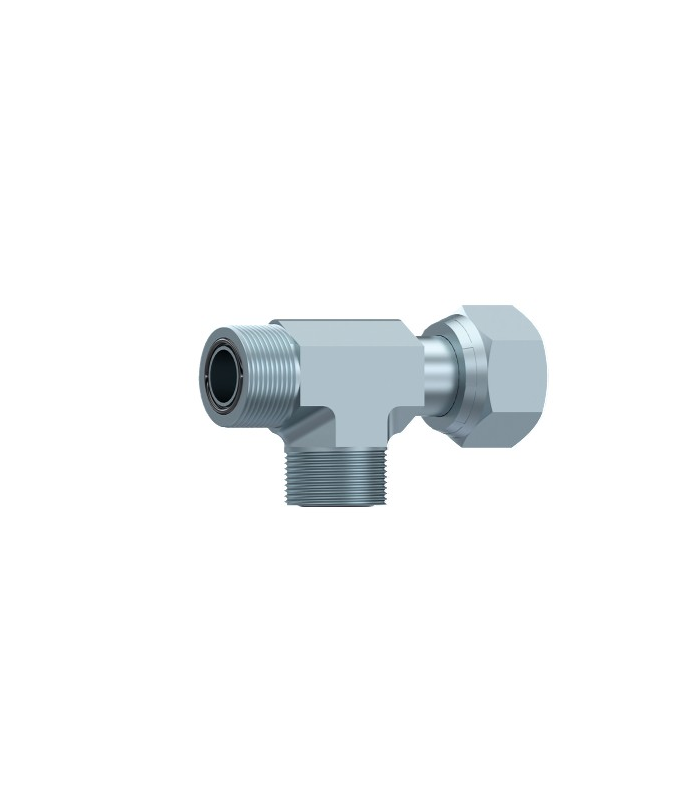

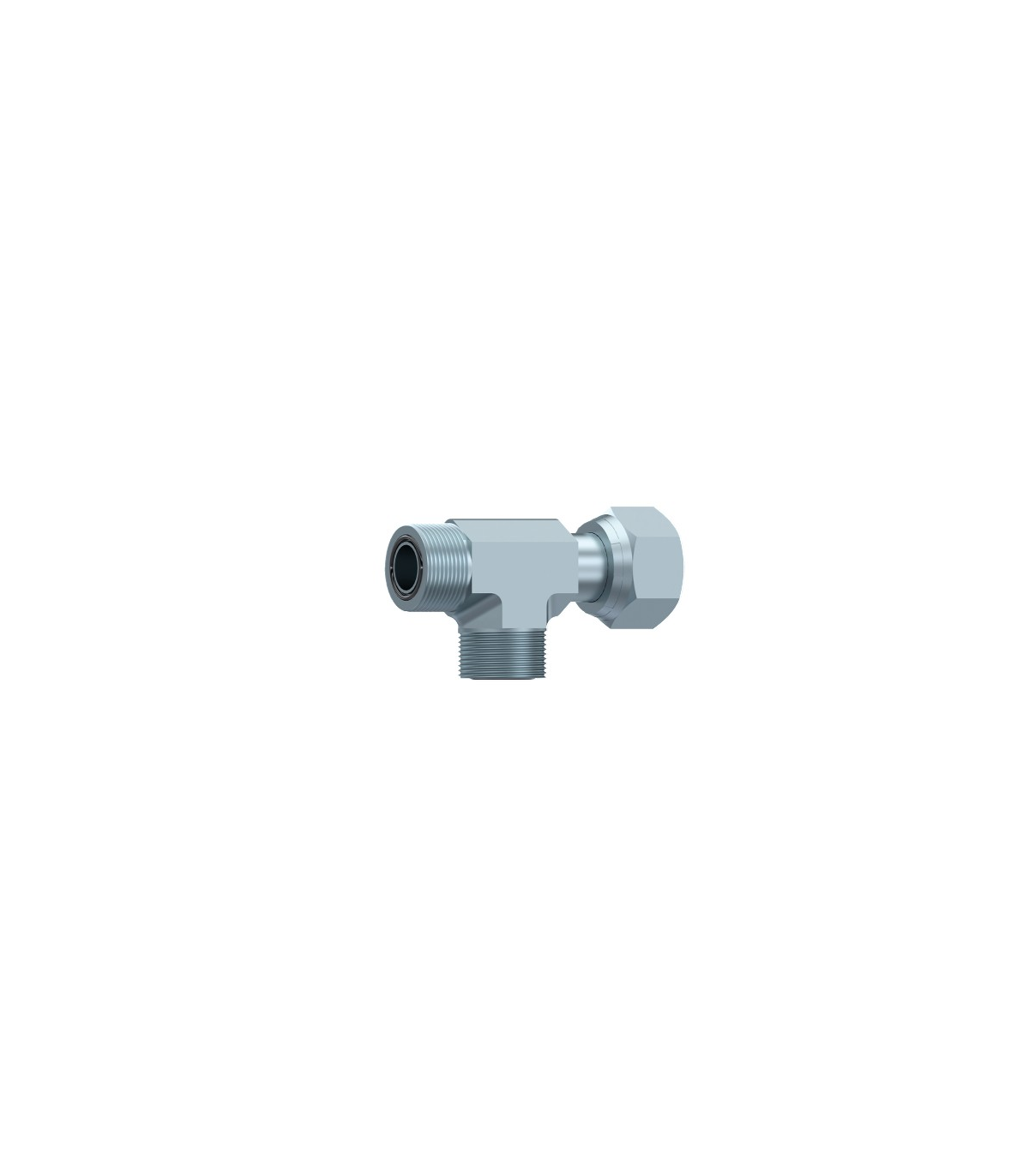

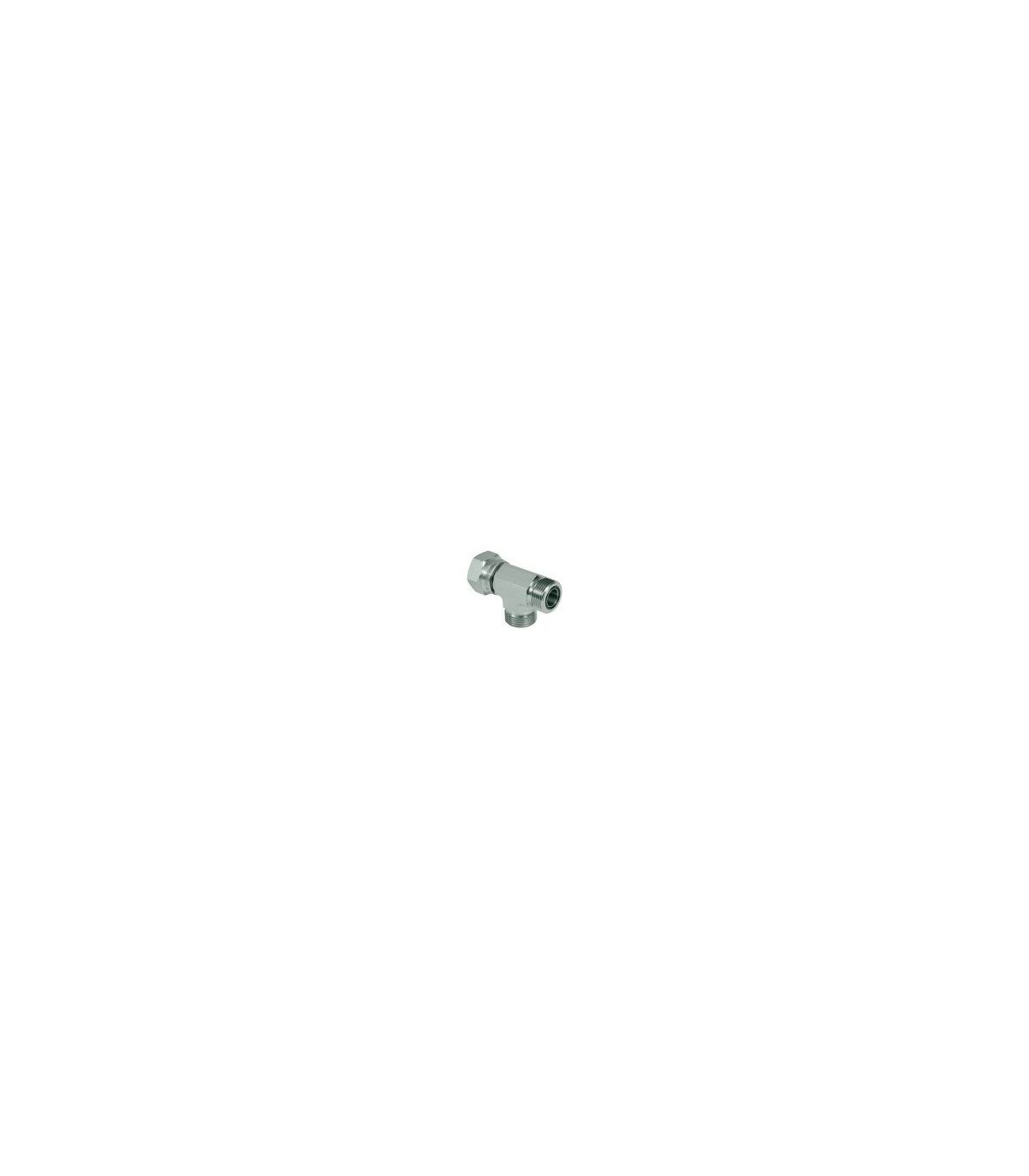

Un té mâle-femelle pivotant latéral ORFS est un raccord hydraulique conçu pour créer une dérivation à 90° dans les circuits haute pression, permettant de connecter une ligne secondaire sans compromettre l'étanchéité du système.
Application : Circuits hydrauliques moyenne et haute pression.
Caractéristiques principales :
Le té mâle-femelle pivotant latéral ORFS permet la création de dérivations hydrauliques en toute sécurité et avec une étanchéité optimale. Sa conception pivotante facilite l'installation et l'alignement des composants, tandis que le système ORFS garantit des performances fiables même dans les applications hydrauliques les plus exigeantes.
Spécifications techniques d'un té mâle-femelle à pivot latéral ORFS :
| Diamètre du tube (mm) | Diamètre du tube (en pouces) | Fil (UN/UNF) | Couple de serrage +10 % -0 % Nm |
| 6 | 1/4" | 16-18 septembre | 23 |
| 8 | 5/16" | 11/16-16 | 33 |
| 10 | 3/8" | 11/16-16 | 33 |
| 12 | 1/2" | 13/16-16 | 50 |
| 14 | 1-14 | 80 | |
| 15 | 1-14 | 80 | |
| 16 | 5/8" | 1-14 | 80 |
| 18 | 1 3/16-12 | 115 | |
| 20 | 3/4" | 1 3/16-12 | 115 |
| 22 | 1 7/16-12 | 150 | |
| 25 | 1" | 1 7/16-12 | 150 |
| 28 | 1 11/16-12 | 190 | |
| 30 | 1 11/16-12 | 190 | |
| 32 | 1 1/4" | 1 11/16-12 | 190 |
| 35 | 2-12 | 245 | |
| 38 | 1 1/2" | 2-12 | 245 |
