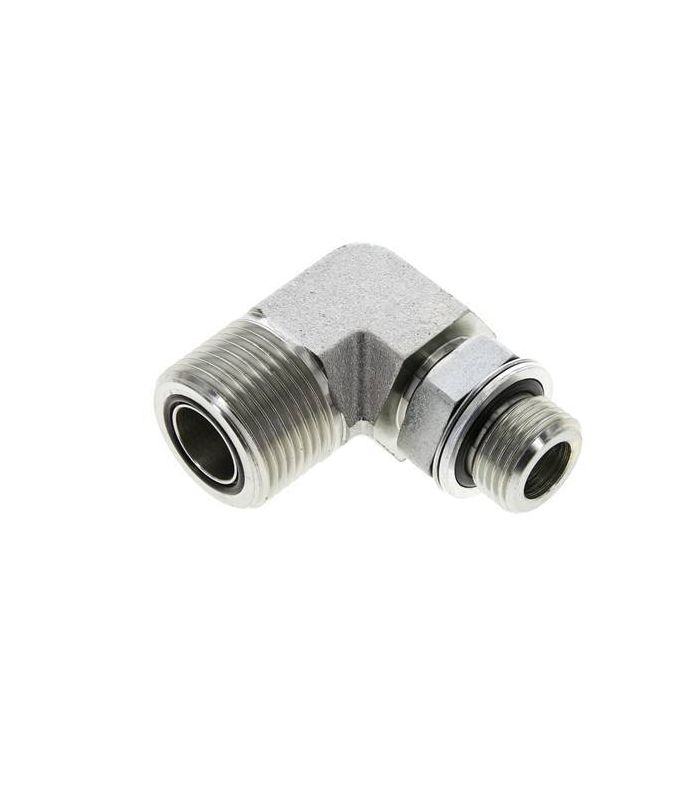

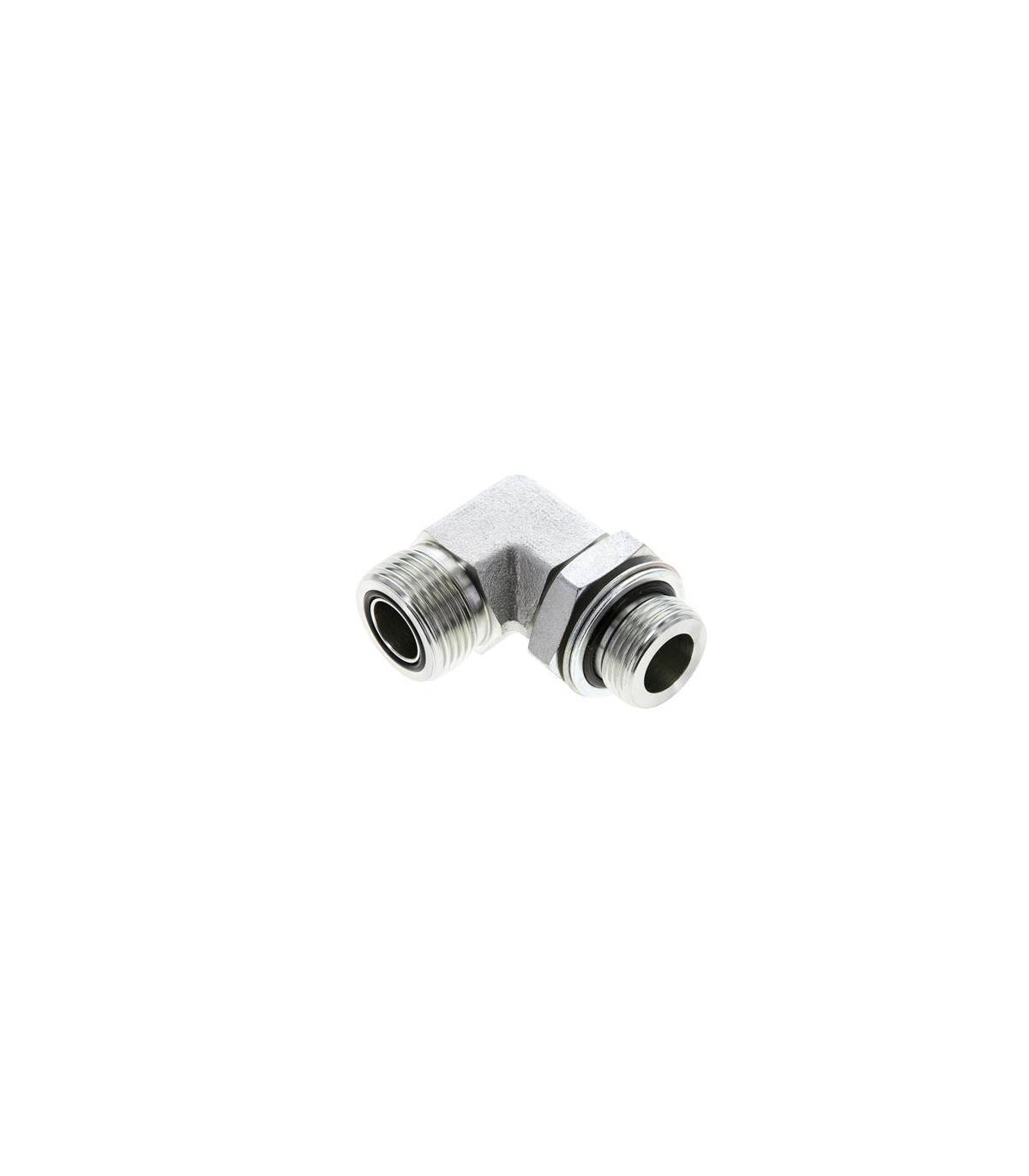

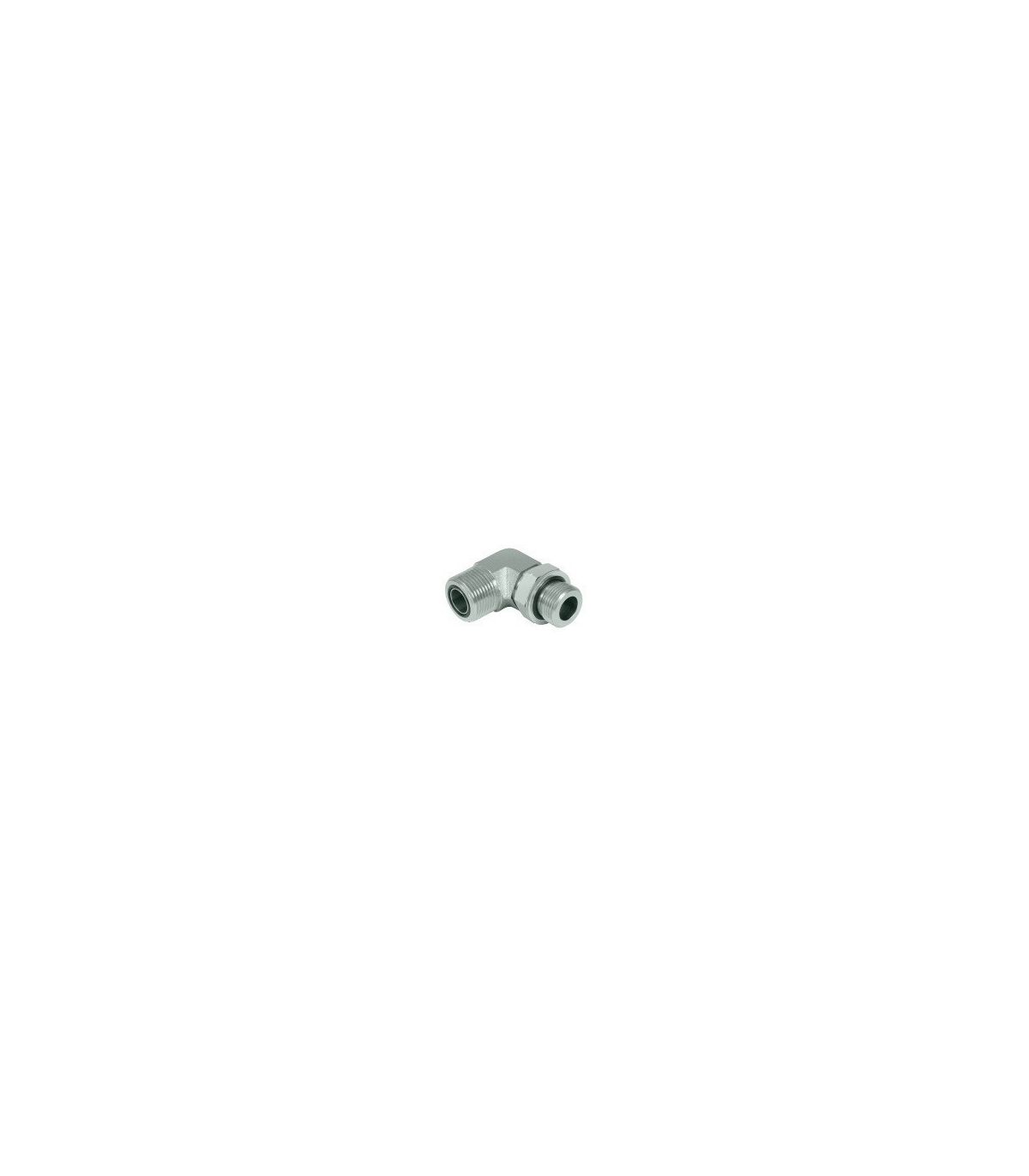

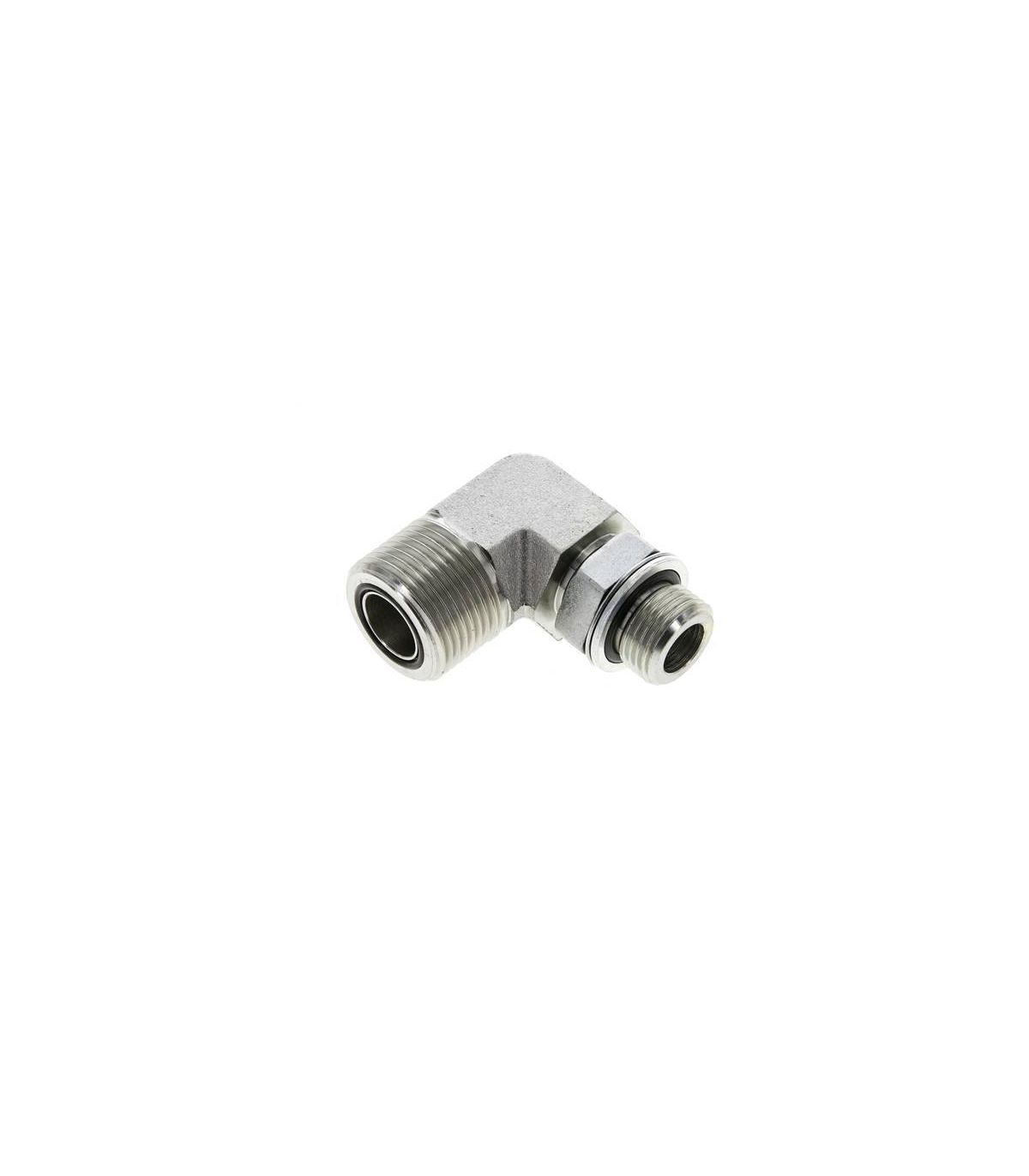

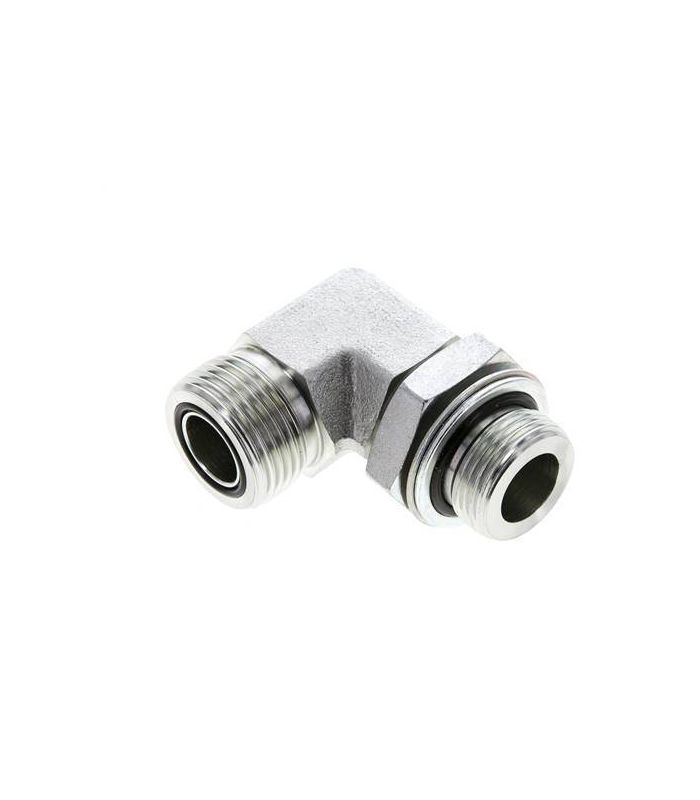

El codo 90 macho ORFS macho BSPP orientable es un racor hidráulico diseñado para realizar cambios de dirección de 90° en circuitos de alta presión, permitiendo además orientar la conexión durante el montaje para facilitar la instalación.
Aplicación: Circuitos hidráulicos de media y alta presión.
Características principales:
El codo 90 macho ORFS macho BSPP orientable es un racor hidráulico diseñado para realizar cambios de dirección de 90° en circuitos de alta presión, permitiendo además orientar la conexión durante el montaje para facilitar la instalación. Combina una conexión macho ORFS con una rosca macho BSPP orientable, proporcionando una unión segura, estanca y de alta fiabilidad.
El sistema de sellado ORFS, mediante junta tórica sobre cara plana, ofrece una excelente resistencia frente a fugas, vibraciones y pulsaciones de presión, mientras que la conexión BSPP orientable facilita el alineado del circuito sin forzar tuberías ni latiguillos.
Ficha técnica de un codo 90 macho ORFS macho BSPP orientable:
| mm | in | Rosa | Par apriete +10% -0% Nm |
| 6 | 1/4" | 9/16-18 | 23 |
| 8 | 5/16" | 11/16-16 | 33 |
| 10 | 3/8" | 11/16-16 | 33 |
| 12 | 1/2" | 13/16-16 | 50 |
| 14 | 1-14 | 80 | |
| 15 | 1-14 | 80 | |
| 16 | 5/8" | 1-14 | 80 |
| 18 | 1"3/16-12 | 115 | |
| 20 | 3/4" | 1"3/16-12 | 115 |
| 22 | 1"7/16-12 | 150 | |
| 25 | 1" | 1"7/16-12 | 150 |
| 28 | 1"11/16-12 | 190 | |
| 30 | 1"11/16-12 | 190 | |
| 32 | 1-1/4" | 1"11/16-12 | 190 |
| 35 | 2-12 | 245 | |
| 38 | 1-1/2" | 2-12 | 245 |
