ORFS Hydraulikarmaturen

Was sind ORFS-Hydraulikarmaturen?

ORFS-Hydraulikverschraubungen (O-Ring-Flachdichtung) sind eine Verbindungsart, die in Hydrauliksystemen eingesetzt wird, um eine leckagefreie und zuverlässige Verbindung zu gewährleisten.

ORFS ist ein Gewindestandard, der einen O-Ring zur Abdichtung der Kontaktflächen der Verbindungen verwendet. Dadurch werden Flüssigkeitslecks verhindert und Druckverluste im System minimiert. Ursprünglich in den USA eingeführt, hat er sich mittlerweile weltweit verbreitet.

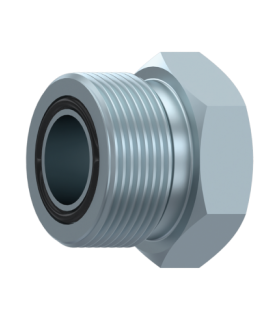

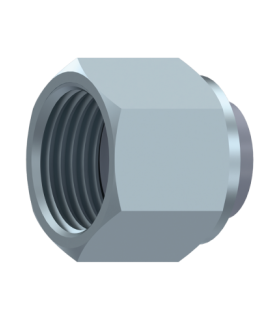

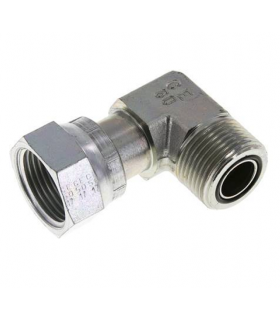

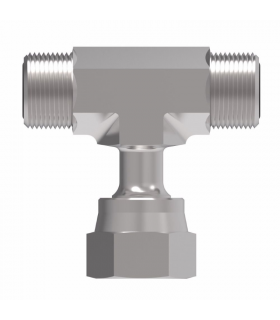

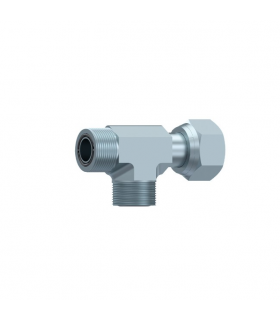

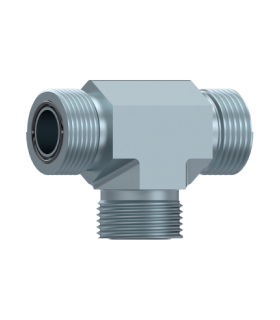

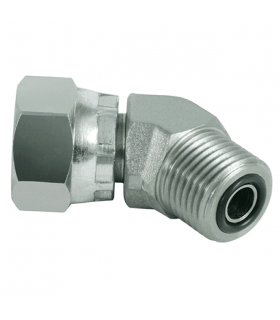

Sie werden aus Kohlenstoffstahl gefertigt und sind für Temperaturen von -20 °C bis +120 °C geeignet. Einige Fittings kombinieren ORFS-Gewinde mit anderen Gewinden wie BSPP, NPT, JIC/SAE, metrischen Gewinden usw., um alle Arten von Verbindungen und Anpassungen zu ermöglichen. Es ist ein breites Sortiment an ORFS-Gewindefittings erhältlich, darunter gerade Fittings, 45°-Winkel, 90°-Winkel, Stopfen, Adapter, T-Stücke, Verschraubungen, Schottverschraubungen usw.

Woraus besteht die ORFS-Hydraulikarmatur?

Die ORFS-Hydraulikarmatur besteht aus zwei Hauptteilen: dem Adapter und dem Schlauch.

Der Adapter besitzt ein Außengewinde mit einer flachen Dichtfläche an seinem Ende, auf der ein O-Ring sitzt. Der Schlauch hat ein Innengewinde mit einer flachen Dichtfläche, auf der ein weiterer O-Ring sitzt. Werden die beiden Teile verbunden und ordnungsgemäß festgezogen, werden die O-Ringe zwischen den Kontaktflächen komprimiert und bilden so eine leckagefreie Abdichtung, die das Austreten von Flüssigkeit verhindert.

Wofür werden diese Armaturen verwendet?

ORFS-Hydraulikarmaturen werden in einer Vielzahl von Hydraulikanwendungen eingesetzt, darunter:

• Hochdrucksysteme, die bei Drücken von bis zu mehr als 600 bar betrieben werden können.
• Bewegungssteuerungssysteme
• Lenksysteme
• Bremssysteme
• Übertragungssysteme.

Es findet außerdem breite Anwendung in der Automobilindustrie, bei Baumaschinen, Landmaschinen und anderen industriellen Hydraulikgeräten.

Sind sie mit anderen Arten von Hydraulikarmaturen kompatibel?

Nicht direkt. ORFS-Fittings sind für spezifische Systeme konzipiert, daher ist es wichtig, sie nicht mit anderen Verbindungsarten zu mischen.

Installationsempfehlungen

Für die korrekte Montage und zuverlässige Funktion der ORFS-Hydraulikverschraubung ist es wichtig, die vom Hersteller empfohlenen Installationsvorgaben und -verfahren zu befolgen. Dies umfasst unter anderem die Verwendung der richtigen Werkzeuge und Drehmomente, die Auswahl der passenden O-Ringe sowie die regelmäßige Überprüfung der Verbindungen auf Undichtigkeiten oder Verschleiß.

Bieten Sie technische Beratung an?

Ja, unser Team kann Ihnen bei der Auswahl des passenden ORFS-Fittings für Ihre Installation behilflich sein.
