Vannes papillon : tout ce que vous devez savoir
Découvrez les vannes papillon
Les vannes papillon se caractérisent par un corps circulaire, à l'intérieur duquel se trouve un disque solidement fixé à un axe rotatif central qui fait office de joint.
Le corps est généralement en fonte, tandis que le disque peut être en fonte ou en acier inoxydable.
L'industrie adopte de plus en plus ces vannes comme alternative aux vannes à guillotine et à boisseau sphérique en raison de leurs avantages en termes de coût, de dimensions et de conception. Leur large gamme de tailles et de matériaux les rend extrêmement polyvalentes et adaptées à de nombreuses applications.
Opération
Il existe trois positions possibles pour réguler le débit dans une vanne papillon :
- En position fermée, le disque bloque le flux.
- En position ouverte, le disque pivote de 90° autour de l'axe du tuyau pour permettre le passage.
- En position partiellement ouverte , et grâce à l'installation d'un positionneur, il est possible de réguler le débit.
Le disque du papillon est actionné par une tige reliée au corps de la vanne. Un réducteur à vis sans fin, intégré à la tige, permet de positionner le disque en position ouverte ou fermée. Ce réducteur assure un blocage automatique du disque dans n'importe quelle position et améliore le rendement de la vanne.
Connexion de type plaquette

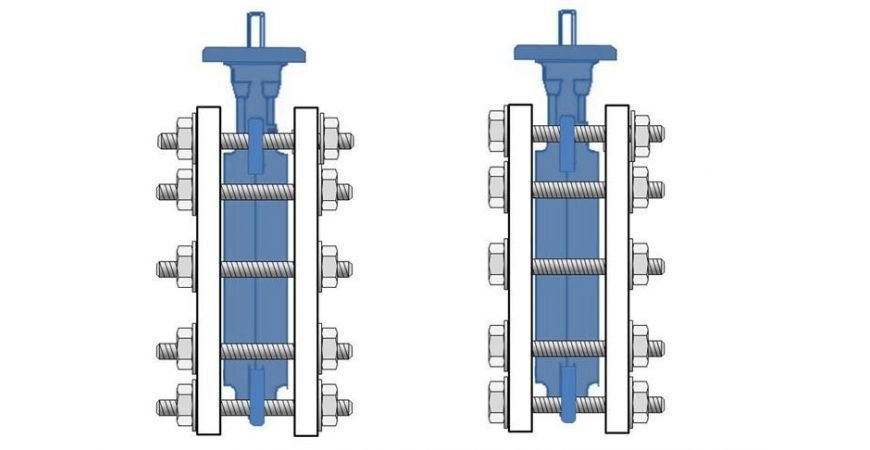

Ce type de vanne possède un corps cylindrique installé entre les brides de la conduite, assemblées par des boulons traversants. Le corps est généralement muni de quatre ergots pour le centrage de la vanne. Cette solution est la plus économique et la plus répandue.
Différence entre une vanne à cosse et une vanne à plaquette
Lecteurs possibles
A- Manuel
Elles comportent un mécanisme actionné par un levier ou une molette, qui permet de tourner la vanne pour ouvrir ou fermer le passage du fluide.
Pneu B
Les actionneurs pneumatiques sont très répandus dans l'industrie en raison de leur efficacité et de leur rapidité d'actionnement des vannes papillon. Ils fonctionnent grâce à l'air comprimé qui génère le mouvement nécessaire à l'ouverture et à la fermeture de la vanne. Ces actionneurs offrent un contrôle précis et sont parfaitement adaptés aux applications en milieu industriel.
À cet égard, il est possible de configurer un actionneur pneumatique à simple ou double effet , qui peut être acheté avec la vanne ou séparément.
Dans quels secteurs et applications sont-ils utilisés ?
- Applications chimiques corrosives telles que le soufre ou l'acide sulfurique ou nitrique.
- Industrie agroalimentaire.
- Industrie pétrochimique.
- Industrie biotechnologique.
- Industrie maritime.
- Extraction de minéraux.
- Eau de haute pureté (semi-conducteurs).
