Válvulas borboleta: tudo o que você precisa saber
Saiba mais sobre válvulas borboleta
As válvulas borboleta são caracterizadas por um corpo circular, dentro do qual existe um disco firmemente fixado a um eixo central rotativo que atua como vedação.
O corpo é normalmente construído em ferro fundido, enquanto o disco pode ser feito de ferro fundido ou aço inoxidável.
A indústria está adotando cada vez mais essas válvulas como alternativa às válvulas de gaveta e de esfera devido às suas vantagens em termos de custo, dimensões e design. Sua ampla gama de tamanhos e materiais as torna altamente versáteis e adequadas para diversas aplicações.
Operação
Existem três posições possíveis para regular a vazão em uma válvula borboleta:
- Na posição fechada, o disco bloqueia o fluxo.
- Na posição aberta, o disco gira 90º em torno do eixo do tubo para permitir a passagem.
- Na posição parcialmente aberta , juntamente com a instalação de um posicionador, é possível regular a vazão.
O disco da válvula borboleta é movimentado por uma haste conectada ao corpo da válvula. Um redutor de engrenagem helicoidal é utilizado na haste para posicionar o disco na posição aberta ou fechada desejada. Esse redutor não só proporciona travamento automático e impede a passagem do disco em qualquer posição, como também melhora a eficiência operacional da válvula.
Conexão tipo wafer
Este tipo de válvula possui um corpo cilíndrico que é instalado entre os flanges da tubulação, os quais são unidos por parafusos passantes. O corpo geralmente possui quatro ressaltos para centralização da válvula. Esta solução é a mais econômica e a mais utilizada.

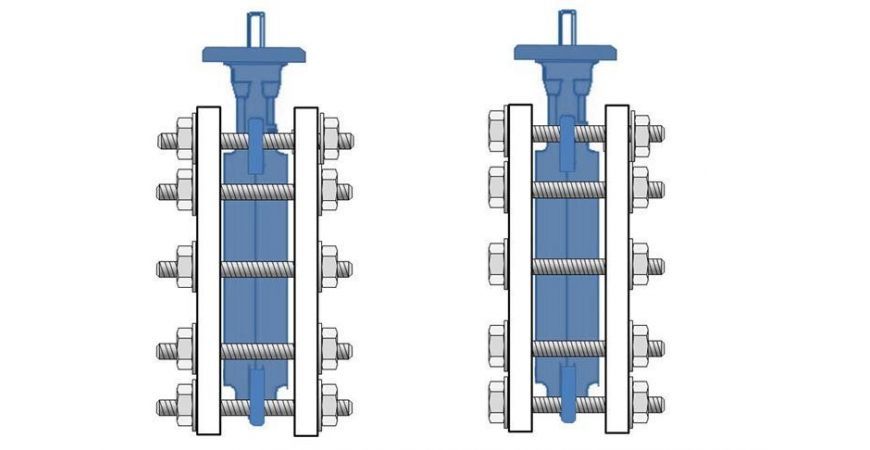

Diferença entre uma válvula tipo lug e uma válvula tipo wafer
Possíveis viagens
Manual A
Possuem um mecanismo acionado por meio de uma alavanca ou volante, que permite girar a válvula para abrir ou fechar a passagem do fluido.
Pneu B
Os atuadores pneumáticos são muito comuns na indústria devido à sua eficiência e rapidez na operação de válvulas borboleta. Eles funcionam utilizando ar comprimido para gerar o movimento necessário para abrir e fechar a válvula. Esses atuadores oferecem controle preciso e são ideais para aplicações em ambientes industriais.
Nesse sentido, existe a possibilidade de configurar um atuador pneumático de ação simples ou de ação dupla , que pode ser adquirido juntamente com a válvula ou separadamente.
Em que setores e aplicações são utilizados?
- Aplicações químicas corrosivas, como enxofre, ácido sulfúrico ou ácido nítrico.
- Indústria de alimentos e bebidas.
- Indústria petroquímica.
- Indústria biotecnológica.
- Indústria marítima.
- Extração mineral.
- Água de alta pureza (semicondutores).
