Valvole a farfalla: tutto quello che c'è da sapere
Scopri le valvole a farfalla
Le valvole a farfalla sono caratterizzate da un corpo circolare, all'interno del quale si trova un disco saldamente fissato a un albero centrale rotante che funge da guarnizione.
Il corpo è generalmente realizzato in ghisa, mentre il disco può essere in ghisa o in acciaio inossidabile.
L'industria sta adottando sempre più queste valvole come alternativa alle valvole a saracinesca e a sfera grazie ai loro vantaggi in termini di costi, dimensioni e design. L'ampia gamma di dimensioni e materiali le rende estremamente versatili e adatte a molteplici applicazioni.
Operazione
Esistono tre possibili posizioni per regolare la portata in una valvola a farfalla:
- In posizione chiusa, il disco blocca il flusso.
- In posizione aperta, il disco ruota di 90° sull'asse del tubo per consentirne il passaggio.
- In posizione parzialmente aperta , insieme all'installazione di un posizionatore, è possibile regolare la portata.
Il disco della valvola a farfalla viene azionato da uno stelo collegato al corpo valvola. Sullo stelo è presente un riduttore a vite senza fine che posiziona il disco nella posizione di apertura o chiusura desiderata. Questo riduttore non solo garantisce l'autobloccaggio e arresta il disco in qualsiasi posizione, ma migliora anche l'efficienza operativa della valvola.
Connessione tipo wafer
Questo tipo di valvola ha un corpo cilindrico che viene installato tra le flange di linea, unite tra loro da bulloni passanti. Il corpo è generalmente dotato di quattro alette per il centraggio della valvola. Questa soluzione è la più economica e la più diffusa.

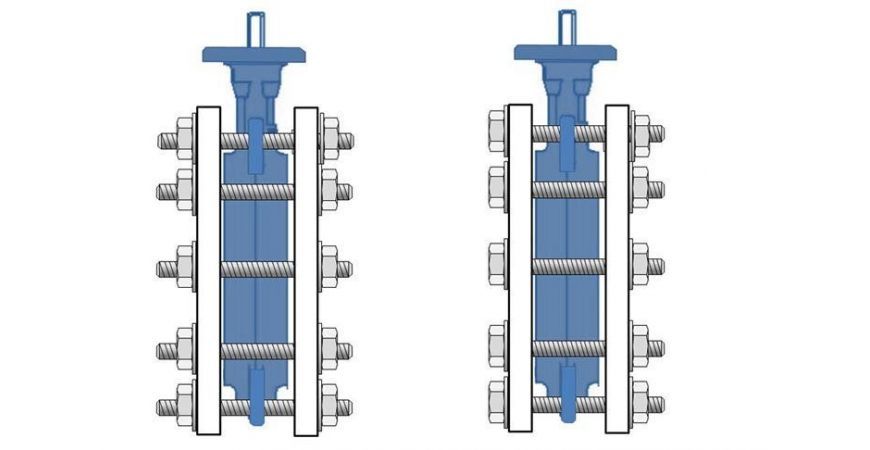

Differenza tra una valvola a linguetta e una valvola wafer
Possibili driver
Manuale A
Sono dotate di un meccanismo azionato tramite una leva o un volantino, che permette di ruotare la valvola per aprire o chiudere il passaggio del fluido.
Pneumatico B
Gli attuatori pneumatici sono molto diffusi nell'industria grazie alla loro efficienza e velocità nell'azionamento delle valvole a farfalla. Funzionano utilizzando aria compressa per generare il movimento necessario all'apertura e alla chiusura della valvola. Questi attuatori offrono un controllo preciso e sono ideali per applicazioni in ambienti industriali.
A tale proposito, è possibile configurare un attuatore pneumatico a semplice o doppio effetto , acquistabile insieme alla valvola o separatamente.
In quali settori e applicazioni vengono utilizzati?
- Applicazioni di sostanze chimiche corrosive come zolfo, acido solforico o acido nitrico.
- Industria alimentare e delle bevande.
- Industria petrolchimica.
- Industria biotecnologica.
- Industria marittima.
- Estrazione di minerali.
- Acqua ad elevata purezza (semiconduttori).
