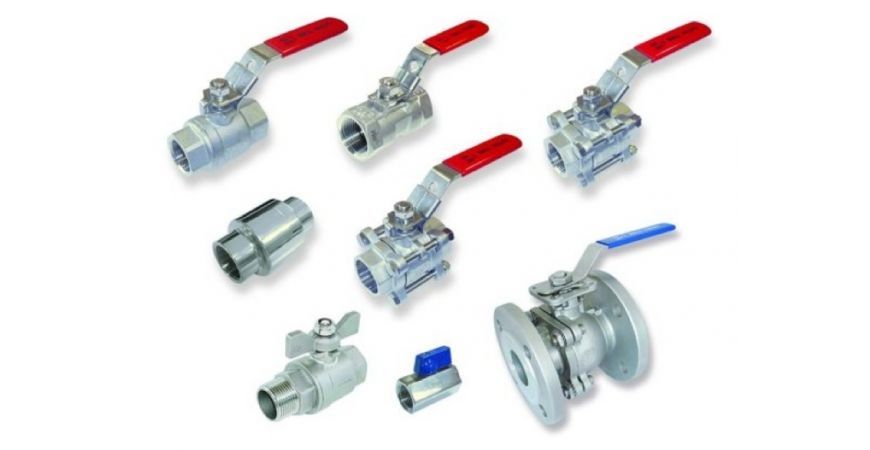

Approfondiamo il tema delle valvole a sfera.

valvole a sfera Le valvole a sfera, note anche come valvole sferiche, sono dispositivi utilizzati per controllare il flusso di liquidi o gas all'interno di tubazioni. Il loro design si basa su una sfera perforata che, ruotata di 90 gradi, apre o chiude il flusso. Queste valvole sono disponibili in una varietà di modelli e dimensioni, il che le rende adatte a un'ampia gamma di applicazioni sia in ambito industriale che domestico. Offrono vantaggi quali efficienza e facilità di manutenzione, sebbene presentino anche alcune limitazioni che è opportuno considerare.

All'interno di una valvola a sfera

• Corpo. È una parte fondamentale della valvola, poiché alloggia la sfera ed è progettato per resistere alla pressione del fluido.
• Sfera. È l'elemento principale. È collegata al meccanismo di controllo tramite un albero e ruota per regolare il flusso nella valvola.
• Stelo. Si definisce come la barra che collega la sfera al meccanismo di azionamento esterno, come una leva o un attuatore.
• Sedili. Si tratta delle superfici di tenuta situate alle estremità della sfera, che vengono premute contro di essa per impedire perdite.

Operazione

Consiste nell'applicare una certa coppia all'estremità superiore dello stelo della valvola tramite una maniglia o altro dispositivo di azionamento e nel trasmetterla alla sfera, in modo che quest'ultima ruoti di 90° attorno all'asse perpendicolare al percorso del flusso.

Ragazzi

Valvola a sfera standard

Le valvole a sfera standard sono costituite da corpo valvola, sede, sfera e leva per la rotazione della sfera. Sono disponibili in configurazioni a due, tre e quattro vie, con fori a L o a T e con filettatura femmina o maschio.

valvola a sfera idraulica

Le valvole a sfera idrauliche sono progettate specificamente per i sistemi idraulici, grazie all'elevata pressione di esercizio e alla resistenza all'olio idraulico.

Valvola a sfera flangiata

Le valvole a sfera flangiate si distinguono per il tipo di connessione. Le porte si collegano a un sistema di tubazioni tramite flange progettate secondo uno standard specifico. Offrono una portata maggiore, poiché in genere presentano un passaggio pieno.

Materiali

Il materiale dell'alloggiamento della valvola deve essere compatibile con il fluido utilizzato in ciascuna applicazione.

Ottone

È adatto ad ambienti neutri e non corrosivi. Non è adatto ad acqua salata (acqua di mare), acqua distillata, acidi o cloruri. È un materiale versatile, durevole e resistente alle alte temperature.

PVC

È adatto per applicazioni in ambienti corrosivi come acqua di mare, la maggior parte degli acidi e delle basi, soluzioni saline e solventi organici. Tuttavia, non è resistente agli idrocarburi aromatici e clorurati. Il suo intervallo di temperatura e pressione è inferiore a quello dell'ottone e dell'acciaio inossidabile.

acciaio inossidabile

Si distingue per l'eccellente resistenza chimica generale, la resistenza all'abrasione e la resistenza alle alte temperature e pressioni. Tuttavia, non è adatto all'acido cloridrico, ai cloruri, al bromo o alla candeggina.

Applicazioni

Le valvole a sfera sono ampiamente utilizzate in diversi settori industriali grazie al loro funzionamento efficiente e alla capacità di controllare il flusso nelle tubazioni.

Sistemi idrici e di altri fluidi . Le valvole a sfera sono ampiamente utilizzate nei sistemi di acqua potabile, nonché nei sistemi di irrigazione e di trattamento delle acque reflue. Oltre all'acqua, trovano impiego anche in applicazioni che coinvolgono altri fluidi come prodotti chimici, olio, gas, aria compressa, ecc.

Industria e residenziale . I settori industriali che richiedono questo tipo di valvola per i loro processi produttivi sono l'industria chimica, petrolchimica, farmaceutica, alimentare, della trasformazione alimentare e dell'energia.

In ambito residenziale, queste valvole vengono utilizzate negli impianti idraulici per controllare il flusso d'acqua in lavandini, docce, servizi igienici, impianti di riscaldamento e altre apparecchiature idrauliche.
