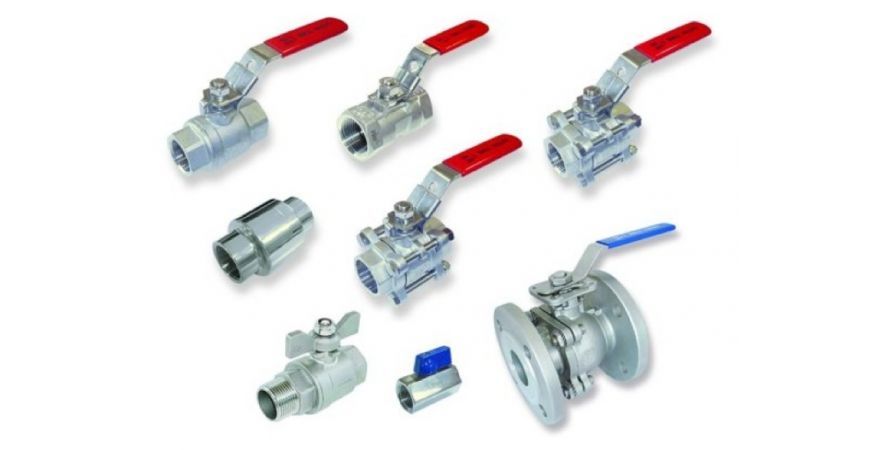

Vamos explorar mais a fundo as válvulas de esfera.

Válvulas de esfera As válvulas de esfera, também conhecidas como válvulas de esfera, são dispositivos usados para controlar o fluxo de líquidos ou gases em tubulações. Seu funcionamento baseia-se em uma esfera perfurada que, ao ser girada 90 graus, abre ou fecha o fluxo. Essas válvulas estão disponíveis em diversos modelos e tamanhos, tornando-as adequadas para uma ampla gama de aplicações em ambientes industriais e domésticos. Elas oferecem vantagens como eficiência e facilidade de manutenção, embora também apresentem certas limitações que devem ser consideradas.

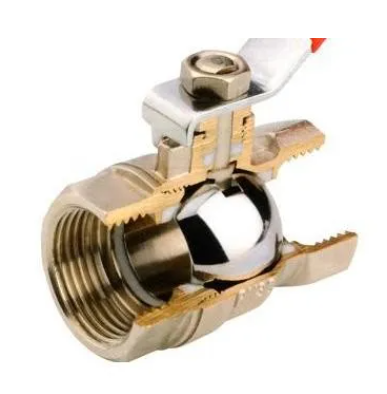

Interior de uma válvula de esfera

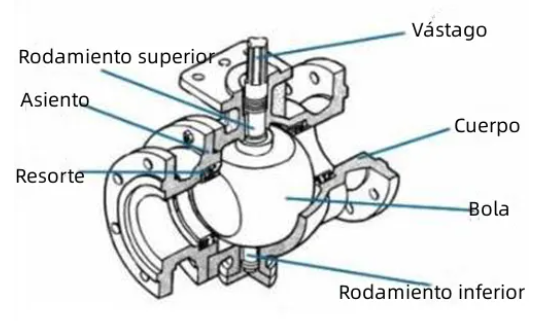

• Corpo. É uma parte fundamental da válvula, pois abriga a esfera e é projetado para suportar a pressão do fluido.
• Esfera. É o elemento principal. Ela está conectada ao mecanismo de controle por meio de um eixo e gira para controlar o fluxo na válvula.
• Haste. É definida como a barra que conecta a esfera ao mecanismo de acionamento externo, como uma alavanca ou um atuador.
• Assentos. São as superfícies de vedação localizadas nas extremidades da esfera, que são pressionadas contra ela para evitar vazamentos.

Operação

Consiste em aplicar um determinado torque na extremidade superior da haste da válvula com a ajuda de uma alavanca ou outro dispositivo de acionamento e transmiti-lo à esfera, de modo que a esfera gire em torno do eixo perpendicular ao caminho do fluxo em 90°.

Pessoal

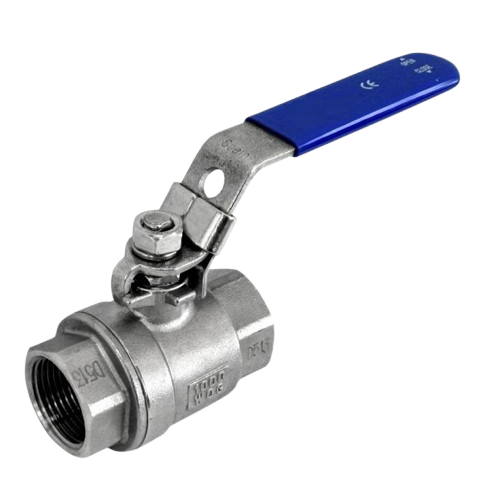

Válvula de esfera padrão

As válvulas de esfera padrão são compostas por corpo, sedes, esfera e alavanca para rotação da esfera. Estão disponíveis em configurações de duas, três e quatro vias, com furos em L ou T e com roscas fêmea ou macho.

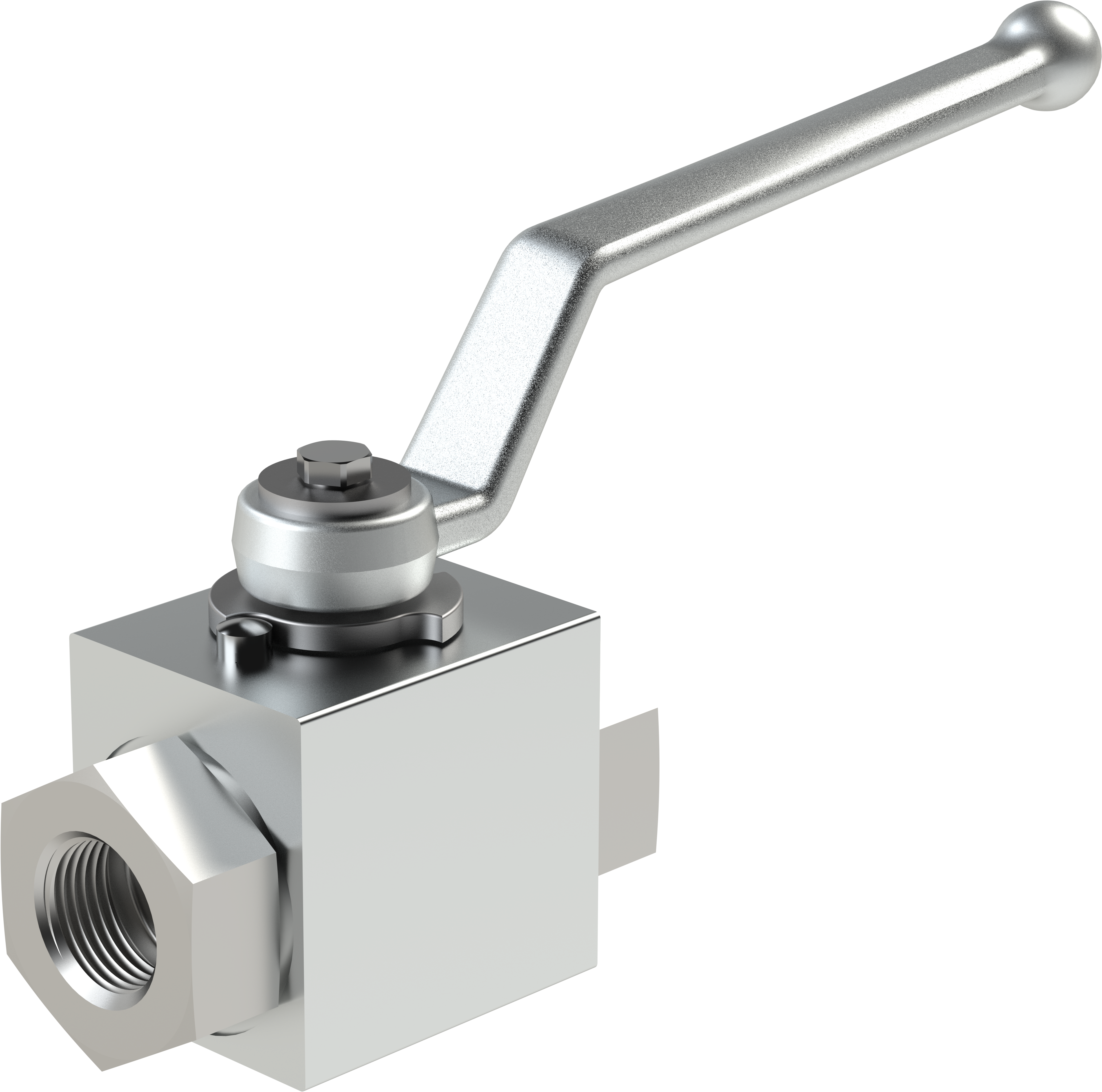

Válvula de esfera hidráulica

As válvulas de esfera hidráulicas são especialmente projetadas para sistemas hidráulicos devido à sua alta pressão de operação e resistência ao óleo hidráulico.

Válvula de esfera flangeada

As válvulas de esfera flangeadas distinguem-se pelo seu tipo de conexão. As portas conectam-se a um sistema de tubulação através de flanges projetados de acordo com uma norma específica. Elas proporcionam uma vazão maior, pois normalmente apresentam um design de passagem plena.

Materiais

O material da carcaça da válvula deve ser compatível com o fluido utilizado em cada aplicação.

Latão

É adequado para ambientes neutros e não corrosivos. Não é adequado para água salgada (água do mar), água destilada, ácidos ou cloretos. É um material versátil, durável e resistente a altas temperaturas.

PVC

É adequado para aplicações em meios corrosivos como água do mar, a maioria dos ácidos e bases, soluções salinas e solventes orgânicos. No entanto, não é resistente a hidrocarbonetos aromáticos e clorados. Sua faixa de temperatura e pressão é inferior à do latão e do aço inoxidável.

Aço inoxidável

Destaca-se pela sua excelente resistência química geral, resistência à abrasão e resistência a altas temperaturas e pressões. No entanto, não é adequado para ácido clorídrico, cloretos, bromo ou água sanitária.

Aplicações

As válvulas de esfera são amplamente utilizadas em diversas indústrias devido à sua operação eficiente e capacidade de controlar o fluxo em tubulações.

Sistemas de água e outros fluidos . As válvulas de esfera são amplamente utilizadas em sistemas de água potável, bem como em sistemas de irrigação e tratamento de águas residuais. Além da água, também são utilizadas em aplicações que envolvem outros fluidos, como produtos químicos, óleo, gás, ar comprimido, etc.

Indústria e residencial . Os setores industriais que demandam esse tipo de válvula para seus processos produtivos são as indústrias química, petroquímica, farmacêutica, alimentícia, de processamento de alimentos e de energia.

Em ambientes residenciais, essas válvulas são utilizadas em sistemas de encanamento para controlar o fluxo de água em pias, chuveiros, vasos sanitários, sistemas de aquecimento e outros equipamentos hidráulicos.
