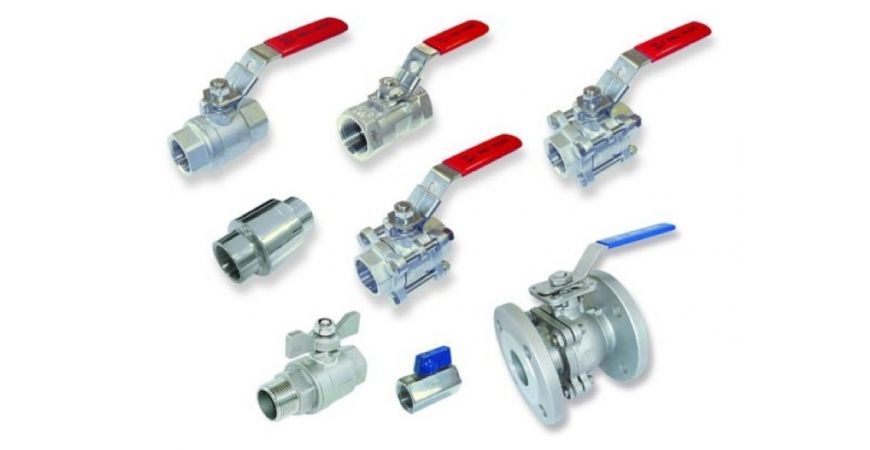

Wir beschäftigen uns eingehender mit Kugelventilen.

Kugelhähne Kugelventile, auch als sphärische Ventile bekannt, dienen der Steuerung des Durchflusses von Flüssigkeiten oder Gasen in Rohrleitungen. Sie bestehen aus einer perforierten Kugel, die durch eine Drehung um 90 Grad den Durchfluss öffnet oder schließt. Diese Ventile sind in verschiedenen Ausführungen und Größen erhältlich und eignen sich daher für ein breites Anwendungsspektrum im industriellen und privaten Bereich. Sie bieten Vorteile wie Effizienz und einfache Wartung, weisen jedoch auch gewisse Einschränkungen auf, die beachtet werden sollten.

Innenteil eines Kugelventils

• Gehäuse. Es ist ein grundlegender Bestandteil des Ventils, da es die Kugel umschließt und so konstruiert ist, dass es dem Flüssigkeitsdruck standhält.
• Die Kugel ist das Hauptelement. Sie ist über eine Welle mit dem Steuermechanismus verbunden und dreht sich, um den Durchfluss im Ventil zu steuern.
• Schaft. Er wird definiert als die Stange, die die Kugel mit dem externen Antriebsmechanismus, wie beispielsweise einem Hebel oder einem Aktor, verbindet.
• Sitze. Dies sind die Dichtflächen an den Enden der Kugel, die gegen diese gepresst werden, um Leckagen zu verhindern.

Betrieb

Dabei wird mit Hilfe eines Griffs oder einer anderen Betätigungsvorrichtung ein bestimmtes Drehmoment am oberen Ende der Ventilspindel aufgebracht und auf die Kugel übertragen, sodass sich die Kugel um die Achse senkrecht zum Strömungsweg um 90° dreht.

Jungs

Standard-Kugelhahn

Standard-Kugelhähne bestehen aus Gehäuse, Ventilsitzen, Kugel und Hebel zum Drehen der Kugel. Sie sind als Zwei-, Drei- und Vierwegeventile, mit L- oder T-Bohrungen und mit Innen- oder Außengewinde erhältlich.

Hydraulisches Kugelventil

Hydraulische Kugelventile sind aufgrund ihres hohen Betriebsdrucks und ihrer Beständigkeit gegenüber Hydrauliköl speziell für Hydrauliksysteme konzipiert.

Flanschkugelventil

Flanschkugelhähne zeichnen sich durch ihre Anschlussart aus. Die Anschlüsse werden über Flansche, die nach einer bestimmten Norm gefertigt sind, mit einem Rohrleitungssystem verbunden. Sie ermöglichen einen höheren Durchfluss, da sie typischerweise einen vollen Durchgang aufweisen.

Materialien

Das Material des Ventilgehäuses muss mit dem in der jeweiligen Anwendung verwendeten Fluid kompatibel sein.

Messing

Es eignet sich für neutrale und nicht korrosive Umgebungen. Es ist nicht geeignet für Salzwasser (Meerwasser), destilliertes Wasser, Säuren oder Chloride. Es ist ein vielseitiges, langlebiges und hochtemperaturbeständiges Material.

PVC

Es eignet sich für Anwendungen in korrosiven Medien wie Meerwasser, den meisten Säuren und Basen, Salzlösungen und organischen Lösungsmitteln. Allerdings ist es nicht beständig gegen aromatische und chlorierte Kohlenwasserstoffe. Sein Temperatur- und Druckbereich ist niedriger als der von Messing und Edelstahl.

Edelstahl

Es zeichnet sich durch seine ausgezeichnete allgemeine Chemikalienbeständigkeit, Abriebfestigkeit sowie Beständigkeit gegenüber hohen Temperaturen und Drücken aus. Allerdings ist es nicht geeignet für Salzsäure, Chloride, Brom oder Bleichmittel.

Anwendungen

Kugelventile werden aufgrund ihrer effizienten Funktionsweise und ihrer Fähigkeit, den Durchfluss in Rohrleitungen zu steuern, in verschiedenen Branchen häufig eingesetzt.

Wasser- und andere Flüssigkeitssysteme . Kugelventile finden breite Anwendung in Trinkwassersystemen sowie in Bewässerungs- und Abwasserbehandlungsanlagen. Neben Wasser werden sie auch in Anwendungen mit anderen Flüssigkeiten wie Chemikalien, Öl, Gas, Druckluft usw. eingesetzt.

Industrie und Wohnbereich . Zu den Industriezweigen, die diese Art von Ventil für ihre Produktionsprozesse benötigen, gehören die Chemie-, Petrochemie-, Pharma-, Lebensmittel-, Lebensmittelverarbeitungs- und Energieindustrie.

Im Wohnbereich werden diese Ventile in Sanitärsystemen eingesetzt, um den Wasserdurchfluss in Waschbecken, Duschen, Toiletten, Heizungsanlagen und anderen Sanitäreinrichtungen zu steuern.
