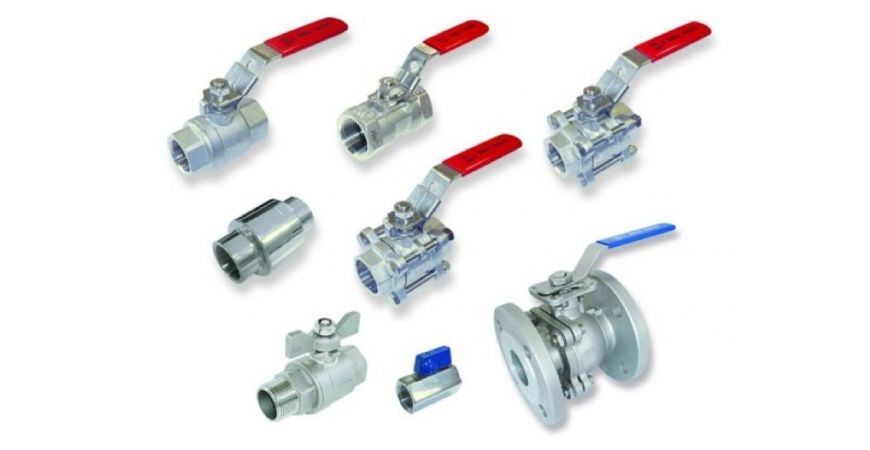

Nous approfondissons le sujet des vannes à bille.
vannes à bille Les vannes à bille, également appelées vannes sphériques, servent à contrôler le débit des liquides ou des gaz dans les canalisations. Leur conception repose sur une sphère perforée qui, par une rotation de 90 degrés, ouvre ou ferme le passage du fluide. Disponibles en différents modèles et dimensions, ces vannes conviennent à une large gamme d'applications, tant industrielles que domestiques. Elles offrent des avantages tels que l'efficacité et la facilité d'entretien, mais présentent également certaines limitations à prendre en compte.
À l'intérieur d'une vanne à bille
- Corps. Il s'agit d'un élément fondamental de la vanne, car il abrite la bille et est conçu pour résister à la pression du fluide.
- La bille est l'élément principal. Elle est reliée au mécanisme de commande par un arbre et tourne pour contrôler le débit dans la vanne.
- Tige. Elle est définie comme la barre qui relie la sphère au mécanisme d'entraînement externe, tel qu'un levier ou un actionneur.
- Sièges. Ce sont les surfaces d'étanchéité situées aux extrémités de la sphère, qui sont pressées contre celle-ci pour empêcher les fuites.
Opération
Il consiste à appliquer un certain couple à l'extrémité supérieure de la tige de la soupape à l'aide d'une poignée ou d'un autre dispositif d'actionnement et à le transmettre à la bille, de sorte que la bille tourne autour de l'axe perpendiculaire au flux de 90°.
Les gars
vanne à bille standard
Les vannes à bille standard se composent du corps, des sièges, de la bille et du levier permettant sa rotation. Elles sont disponibles en versions à deux, trois et quatre voies, avec un passage en L ou en T et un filetage mâle ou femelle.
vanne à bille hydraulique
Les vannes à bille hydrauliques sont spécialement conçues pour les systèmes hydrauliques en raison de leur pression de service élevée et de leur résistance à l'huile hydraulique.
vanne à bille à brides
Les vannes à boisseau sphérique à brides se distinguent par leur type de raccordement. Les orifices se connectent à un système de tuyauterie via des brides conçues selon une norme spécifique. Elles offrent un débit plus élevé, car elles sont généralement de passage intégral.
Matériels
Le matériau du corps de la vanne doit être compatible avec le fluide utilisé dans chaque application.
Laiton
Il convient aux environnements neutres et non corrosifs. Il ne convient pas à l'eau salée (eau de mer), à l'eau distillée, aux acides ni aux chlorures. C'est un matériau polyvalent, durable et résistant aux hautes températures.
PVC
Il convient aux applications en milieux corrosifs tels que l'eau de mer, la plupart des acides et bases, les solutions salines et les solvants organiques. Cependant, il n'est pas résistant aux hydrocarbures aromatiques et chlorés. Sa plage de température et de pression est inférieure à celle du laiton et de l'acier inoxydable.
Acier inoxydable
Il se distingue par son excellente résistance chimique générale, sa résistance à l'abrasion et sa résistance aux hautes températures et pressions. Cependant, il ne convient pas à l'acide chlorhydrique, aux chlorures, au brome ni à l'eau de Javel.
Applications
Les vannes à bille sont largement utilisées dans diverses industries en raison de leur fonctionnement efficace et de leur capacité à contrôler le débit dans les canalisations.
Systèmes d'eau et autres fluides . Les vannes à bille sont largement utilisées dans les réseaux d'eau potable, ainsi que dans les systèmes d'irrigation et de traitement des eaux usées. Outre l'eau, elles sont également utilisées dans des applications impliquant d'autres fluides tels que les produits chimiques, le pétrole, le gaz, l'air comprimé, etc.
Secteurs industriel et résidentiel . Les secteurs industriels qui exigent ce type de vanne pour leur processus de production sont les industries chimique, pétrochimique, pharmaceutique, alimentaire, de transformation des aliments ou énergétique.
Dans les habitations, ces vannes sont utilisées dans les systèmes de plomberie pour contrôler le débit d'eau dans les éviers, les douches, les toilettes, les systèmes de chauffage et autres équipements de plomberie.
