Válvulas de mariposa: todo lo que necesitas saber
Conoce las válvulas de mariposa

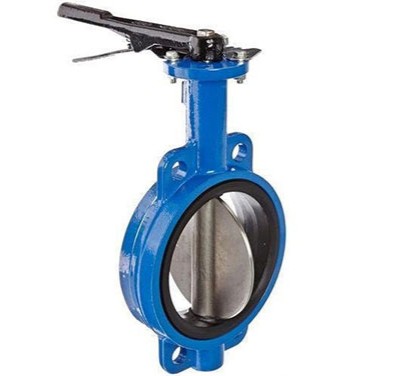

Las válvulas de mariposa se caracterizan por un cuerpo de forma circular, en cuyo interior hay un disco sólidamente unido a un eje de giro central que hace de obturador.
El cuerpo se construye normalmente en hierro fundido, mientras que el disco puede ser en fundición o inoxidable.
La industria está adoptando cada vez más estas válvulas como alternativa a las de compuerta y bola, debido a sus ventajas en coste, dimensiones y diseño. Su amplia gama de tamaños y materiales las hace altamente versátiles y adecuadas para múltiples aplicaciones.
Funcionamiento
Existen tres posiciones posibles para regular el caudal en una válvula de mariposa:
- En posición cerrada el disco bloquea el paso del flujo.
- En posición abierta el disco efectúa un giro de 90º sobre el eje de la tubería para permitir el paso.
- En posición entre abierta, junto con la instalación de un posicionador, es posible regular el caudal.
El disco de la válvula de mariposa se mueve mediante un vástago conectado al cuerpo de la válvula. Para posicionar el disco en la apertura o cierre deseado, se emplea un reductor de tornillo sin fin en el vástago. Este reductor no solo proporciona la capacidad de autobloqueo y la detención del disco en cualquier posición, sino que también mejora la eficiencia operativa de la válvula.
Conexión tipo Wafer
Este tipo de válvulas presenta un cuerpo cilíndrico que se instala entre las bridas de la línea, que se unen entre sí mediante pernos pasantes. Normalmente, el cuerpo va provisto de cuatro orejetas para el centrado de la válvula. Esta solución es la más económica y la más utilizada.

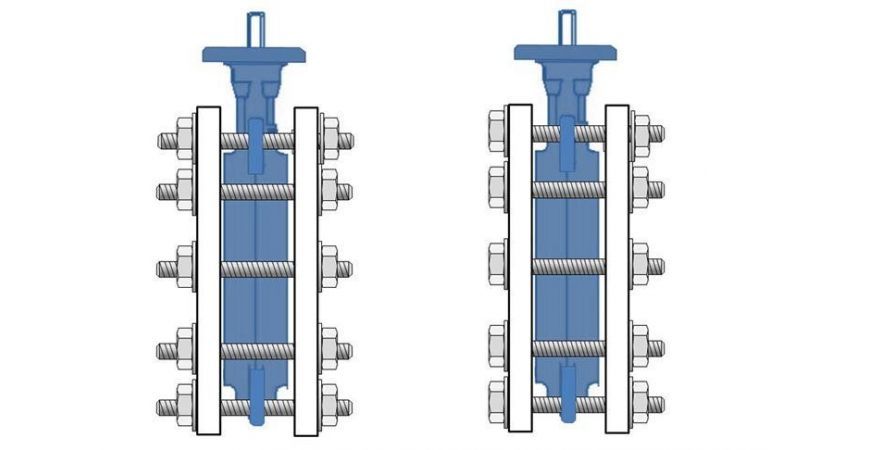

Diferencia entre una válvula lug y wafer
Posibles accionamientos
A- Manual
Cuentan con un mecanismo de accionamiento mediante una palanca o volante, que permite girar la válvula para abrir o cerrar el paso del fluido.
B- Neumático
Los actuadores neumáticos son muy comunes en la industria gracias a su eficiencia y velocidad al operar válvulas de mariposa. Su funcionamiento se basa en el uso de aire comprimido para generar el movimiento necesario para abrir y cerrar la válvula. Estos actuadores ofrecen un control exacto y son ideales para aplicaciones en entornos industriales.
En este aspecto, existe la posibilidad de configurar un actuador neumático de simple efecto o de doble efecto, que pueden adquirirse junto con la válvula o de manera independiente.
¿En qué industrias y aplicaciones se usan?
- Aplicaciones químicas corrosivas como el azufre o el ácido sulfúrico o nítrico.
- Industria de alimentos y bebidas.
- Industria petroquímica.
- Industria biotécnica.
- Industria marítima.
- Extracción de minerales.
- Aguas de alta pureza (semiconductores).
