Absperrklappen: Alles, was Sie wissen müssen
Erfahren Sie mehr über Absperrklappen.
Absperrklappen zeichnen sich durch einen kreisförmigen Körper aus, in dessen Inneren sich eine fest mit einer zentralen rotierenden Welle verbundene Scheibe befindet, die als Dichtung dient.
Das Gehäuse besteht üblicherweise aus Gusseisen, während die Scheibe aus Gusseisen oder Edelstahl gefertigt sein kann.
Die Industrie setzt diese Ventile aufgrund ihrer Vorteile hinsichtlich Kosten, Abmessungen und Design zunehmend als Alternative zu Absperr- und Kugelventilen ein. Dank ihrer großen Auswahl an Größen und Materialien sind sie äußerst vielseitig und für zahlreiche Anwendungen geeignet.
Betrieb
Es gibt drei mögliche Positionen zur Regulierung des Durchflusses in einer Absperrklappe:
- Im geschlossenen Zustand blockiert die Scheibe den Durchfluss.
- In der geöffneten Position dreht sich die Scheibe um 90º um die Rohrachse, um den Durchfluss zu ermöglichen.
- In der teilweise geöffneten Position ist es in Verbindung mit dem Einbau eines Stellungsreglers möglich, die Durchflussrate zu regulieren.
Die Klappenscheibe wird über eine mit dem Ventilkörper verbundene Spindel bewegt. Ein Schneckengetriebe auf der Spindel positioniert die Scheibe in der gewünschten offenen oder geschlossenen Stellung. Dieses Getriebe sorgt nicht nur für eine Selbsthemmung und stoppt die Scheibe in jeder Position, sondern verbessert auch die Betriebseffizienz des Ventils.
Wafer-Verbindung
Diese Ventilart besitzt ein zylindrisches Gehäuse, das zwischen den Leitungsflanschen montiert wird, welche mittels Durchgangsschrauben miteinander verbunden sind. Das Gehäuse ist üblicherweise mit vier Zentriernasen versehen. Diese Lösung ist die wirtschaftlichste und am weitesten verbreitete.

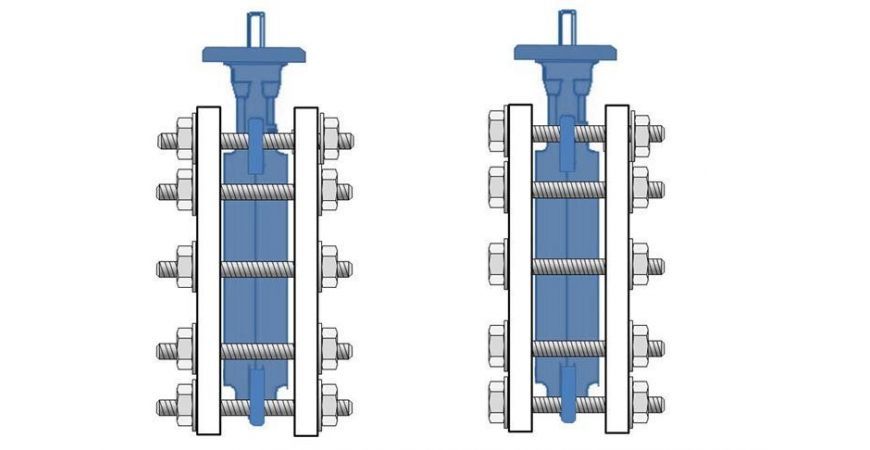

Unterschied zwischen einem Lug- und einem Wafer-Ventil
Mögliche Antriebe
A- Handbuch
Sie verfügen über einen Mechanismus, der mittels eines Hebels oder Handrads betätigt wird und es ermöglicht, das Ventil zu drehen, um den Durchfluss der Flüssigkeit zu öffnen oder zu schließen.
B- Reifen
Pneumatische Stellantriebe sind in der Industrie aufgrund ihrer Effizienz und Schnelligkeit beim Betätigen von Absperrklappen weit verbreitet. Sie arbeiten mit Druckluft, um die zum Öffnen und Schließen der Klappe notwendige Bewegung zu erzeugen. Diese Stellantriebe ermöglichen eine präzise Steuerung und eignen sich ideal für Anwendungen in industriellen Umgebungen.
In diesem Zusammenhang besteht die Möglichkeit, einen einfach- oder doppeltwirkenden pneumatischen Stellantrieb zu konfigurieren, der zusammen mit dem Ventil oder separat erworben werden kann.
In welchen Branchen und Anwendungsbereichen werden sie eingesetzt?
- Anwendungen mit korrosiven Chemikalien wie Schwefel, Schwefelsäure oder Salpetersäure.
- Lebensmittel- und Getränkeindustrie.
- Petrochemische Industrie.
- Biotechnologiebranche.
- Schifffahrtsindustrie.
- Mineraliengewinnung.
- Hochreines Wasser (Halbleiter).
