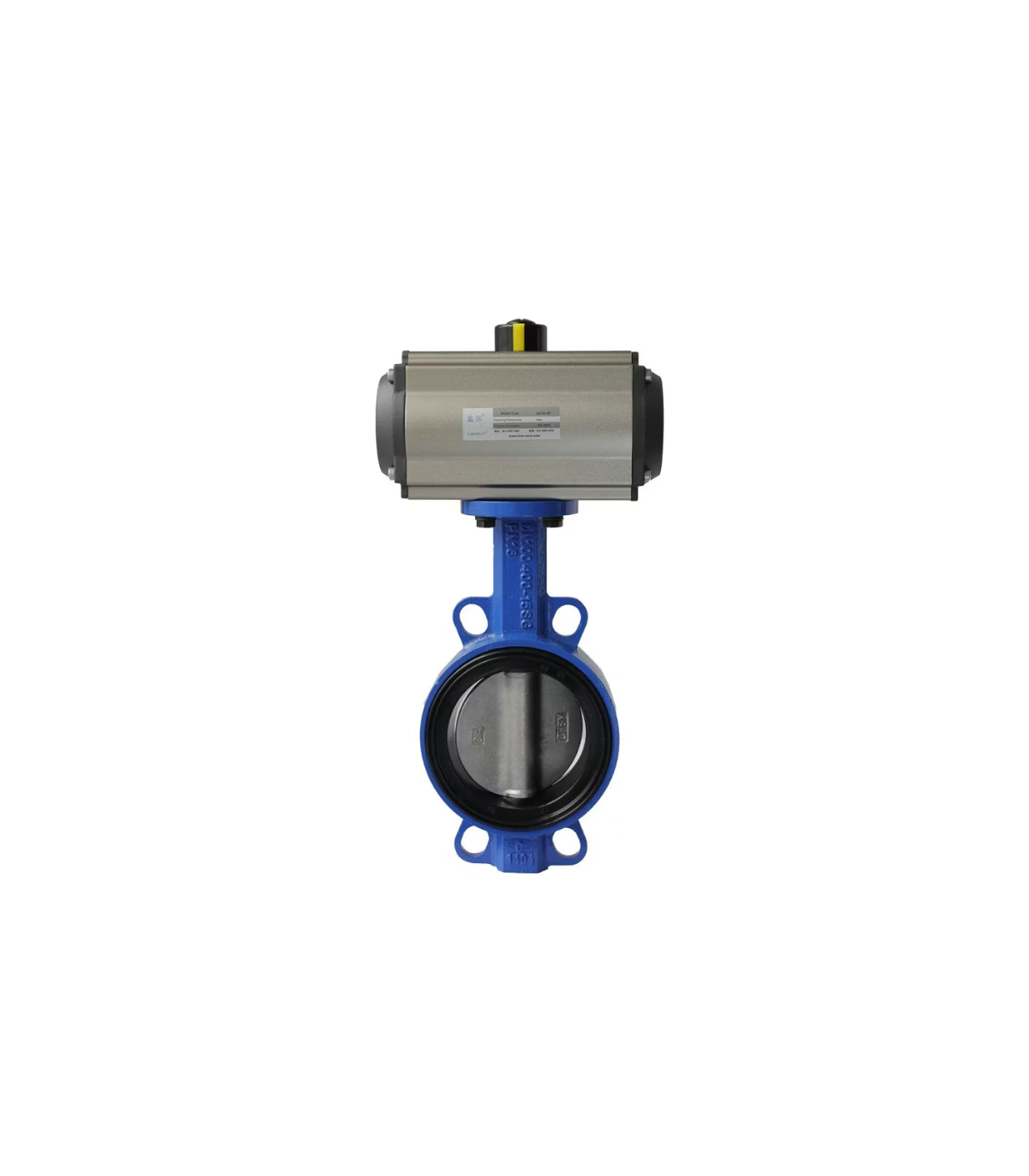

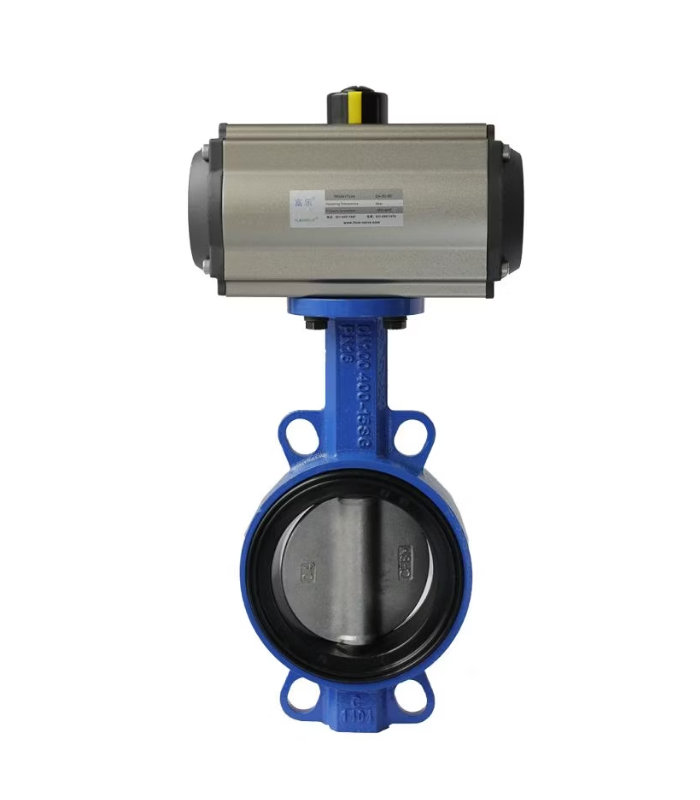

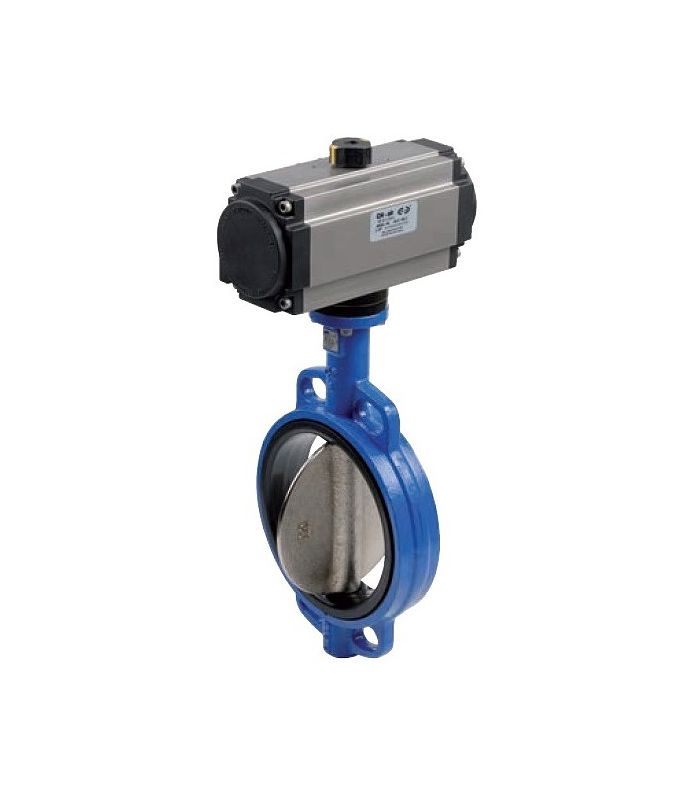

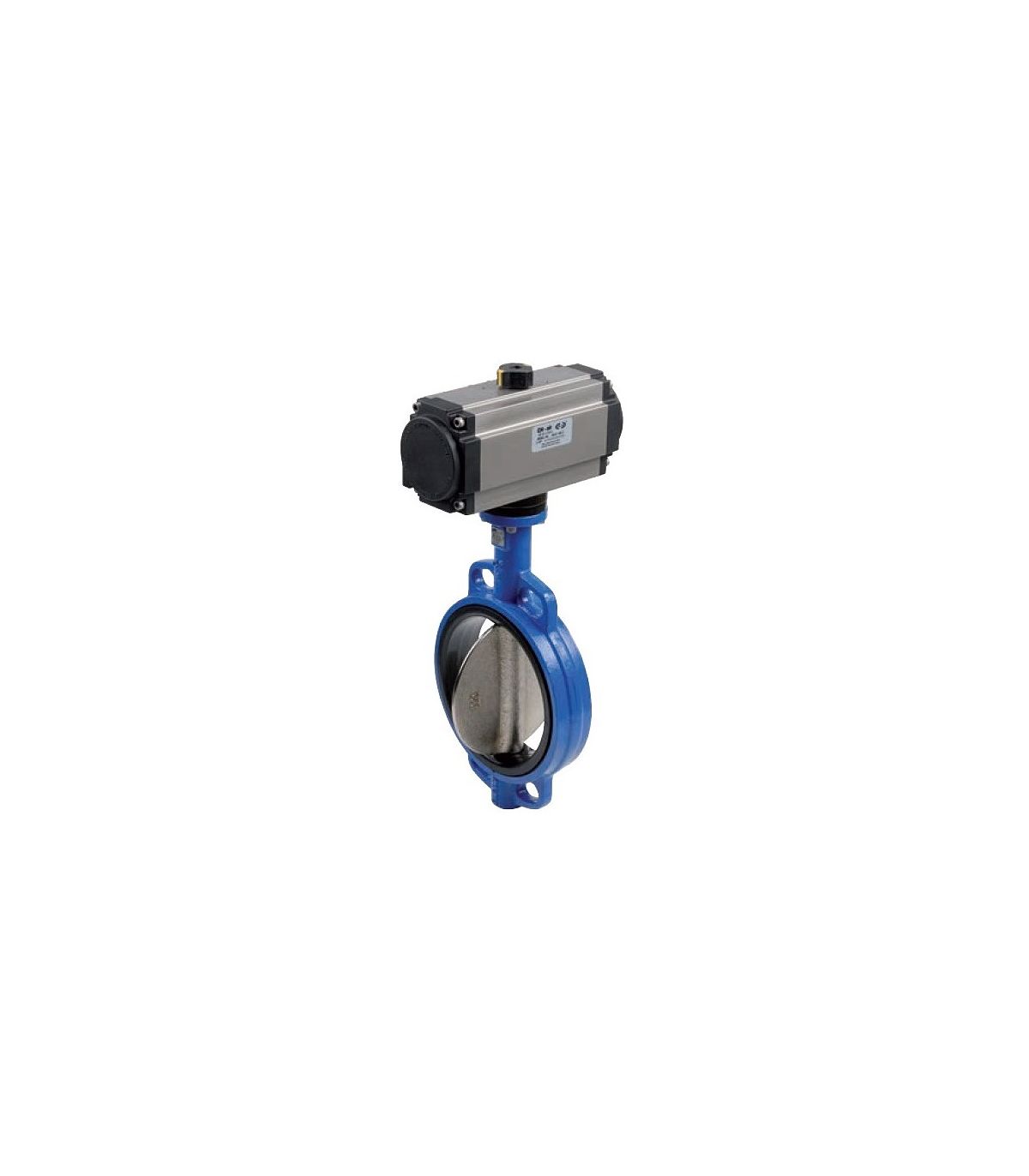

WAFER-ABSCHLAGVENTIL DOPPELT WIRKEND EDELSTAHLSCHEIBE

Eine doppeltwirkende Absperrklappe aus Edelstahl mit Zwischenscheiben wird in Rohrleitungssystemen verwendet, um den Durchfluss von Flüssigkeiten oder Gasen zu steuern. Das Verschlusselement ist eine flache Scheibe, die sich um eine Achse dreht.

Anwendungen: Wasseraufbereitung, Lebensmittelindustrie, Chemische Industrie und Energie

Technisches Datenblatt:

• Scheibe aus Inox-316, EPDM-Dichtungen
• Körper aus Grauguss GG25, Sphäroguss GGG40-GGG50
• Herstellungsnormen: DIN 1691/1 UNE EN 1561, DIN 1693 / UNE EN 1563.
• Verbindung zwischen DIN 2501 PN10/16 und ASME B16.5 Flanschen
• Klasse 150
• Temperaturbereich: -15ºC bis +150ºC
• Abmessungen der GB/T9119-2000 PN 1,0 MPa-Flansche
• Doppeltwirkender Antrieb Mod. 5104
