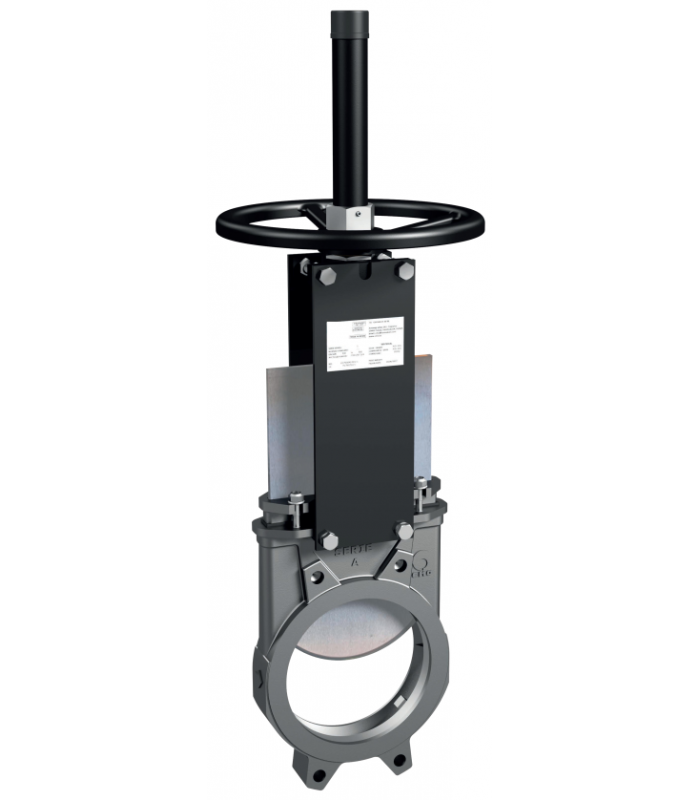

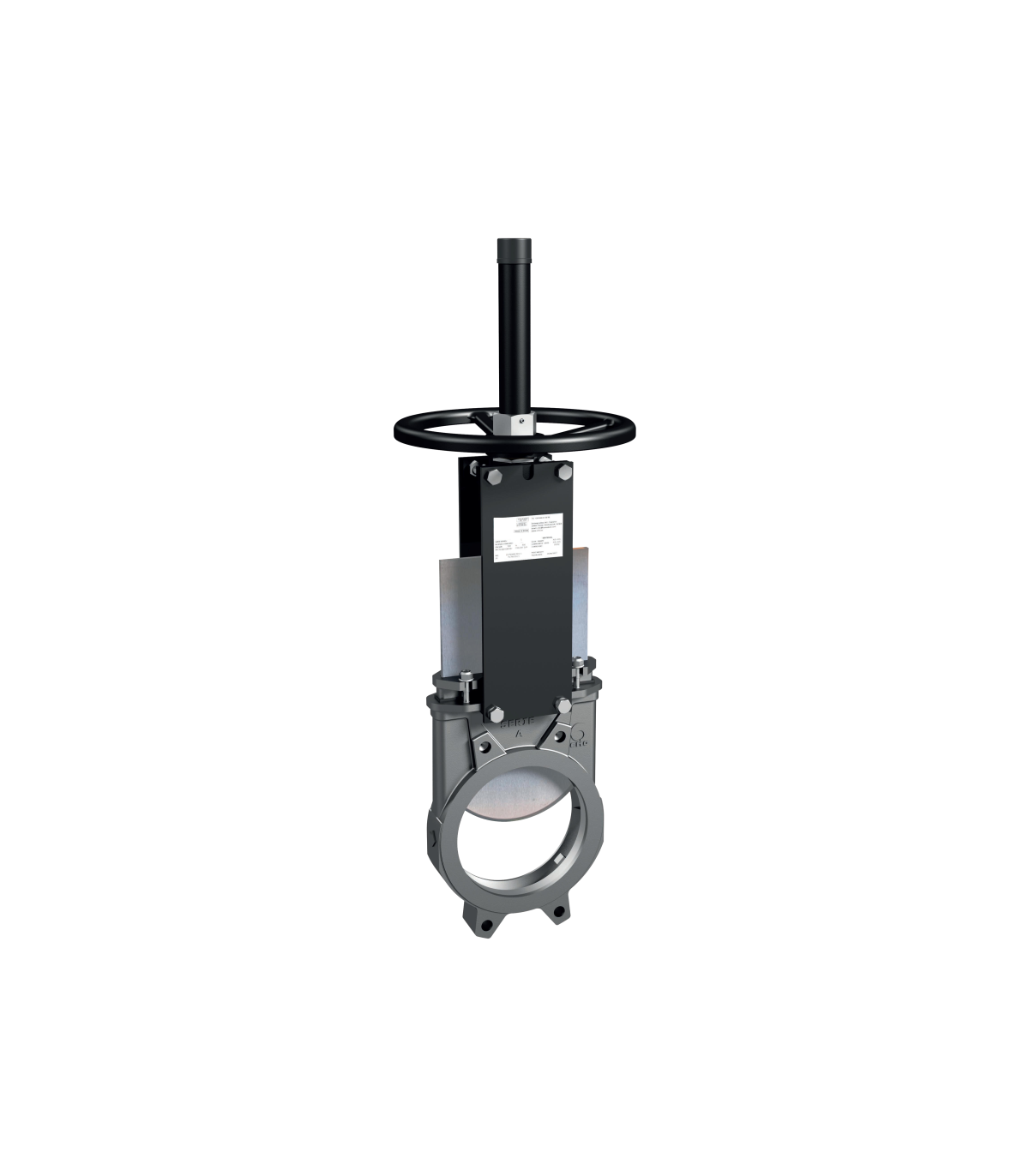

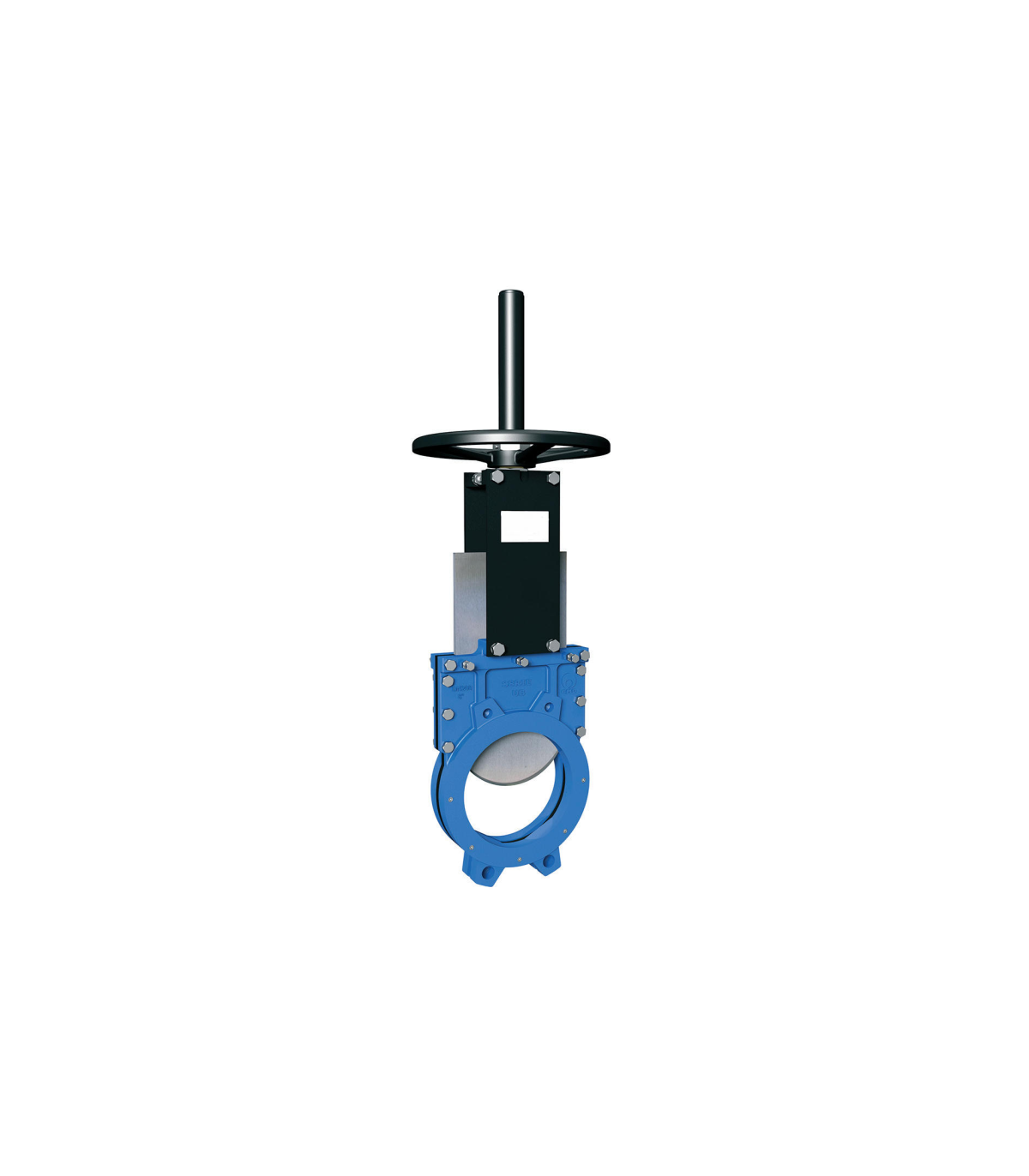

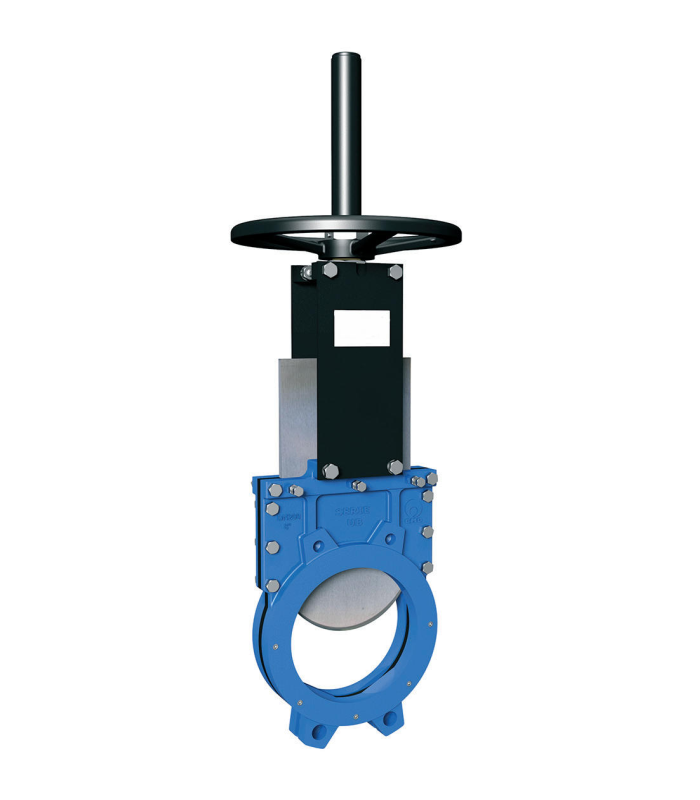

VANNE À GUILLOTINE MANUELLE À SENS UNIQUE DE TYPE WAFER

La vanne à guillotine unidirectionnelle manuelle de type wafer, également appelée vanne à guillotine ou vanne à sluice, convient aux liquides contenant jusqu'à 5 % de matières en suspension. Pour l'évacuation gravitaire de matières sèches, il est recommandé de l'installer avec la flèche sur le corps pointant dans le sens opposé à l'écoulement.

Applications : industrie papetière, exploitation minière, traitement des eaux usées, usines chimiques, industrie alimentaire, pompage, déchargement de silos, etc.

Fiche technique :

• Il offre des débits élevés avec de faibles pertes de charge.
• Corps moulé monobloc avec glissières pour supporter le portail et cales de fermeture.
• Plusieurs matériaux de fermeture et de joint disponibles.
• Brides selon EN 1092-1 PN10.
• Corps : Fabriqué en acier nodulaire GJS-500-7 et en acier inoxydable CF8M
• Pelle : fabriquée en acier inoxydable AISI 304 pour les vannes à corps en acier et en acier inoxydable AISI 316 pour les vannes à corps CF8M. D'autres matériaux sont disponibles sur demande.
• Emballage : fabrication synthétique standard + PTFE.
• Joint : EPDM standard. Nitrile, FPM, Viton, silicone ou PTFE peuvent être fournis sur demande.
• Siège 1 - joint métal/métal : ne comprend aucun type de joint d'étanchéité et la fuite estimée est de 1,5 % du débit dans le tuyau.
• Siège 2 - fermeture standard en métal/caoutchouc : comprend un joint d'étanchéité fixé au corps à l'intérieur par une bague de serrage en AISI-316
• Pression de service 3-10 bar
