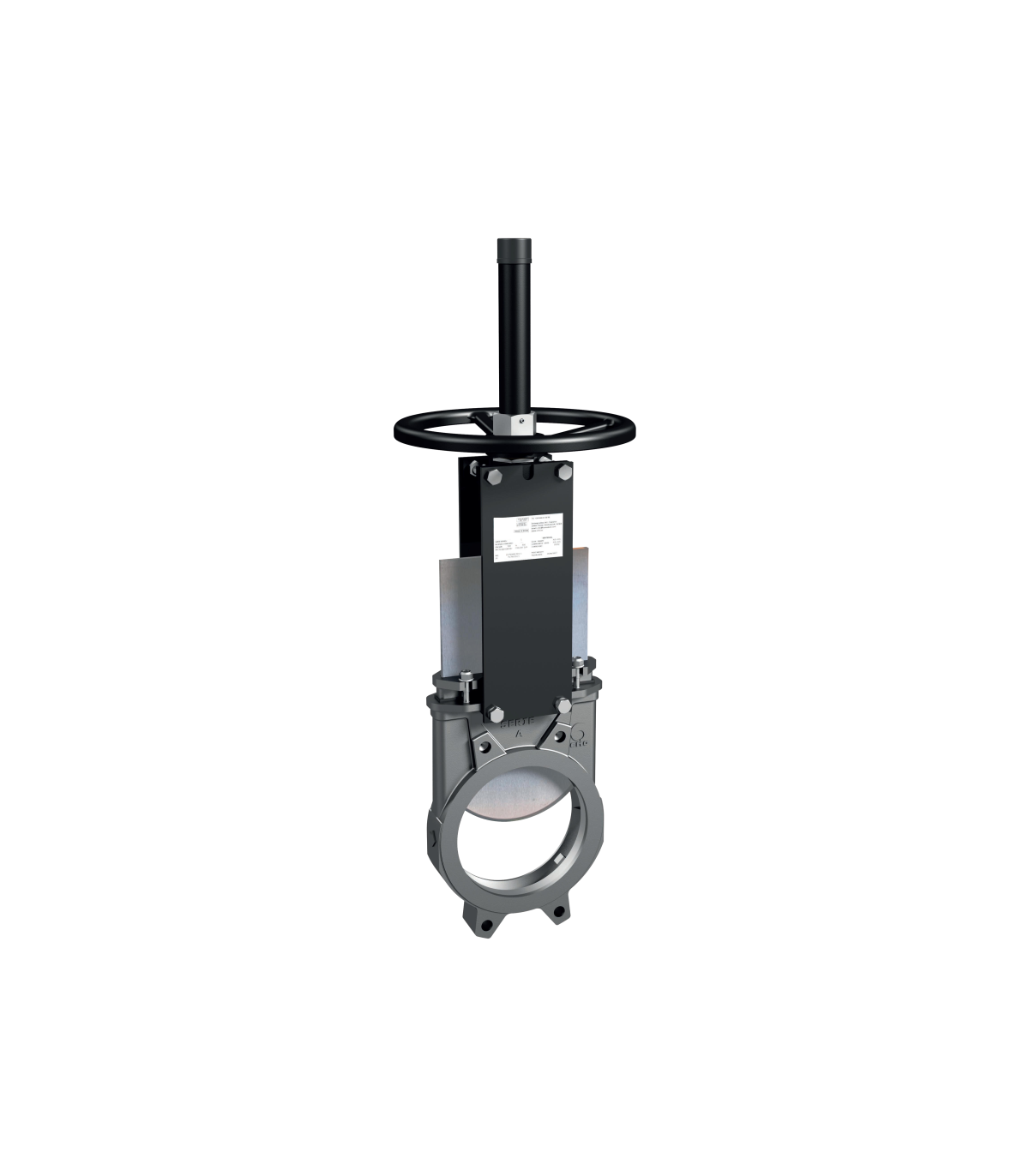

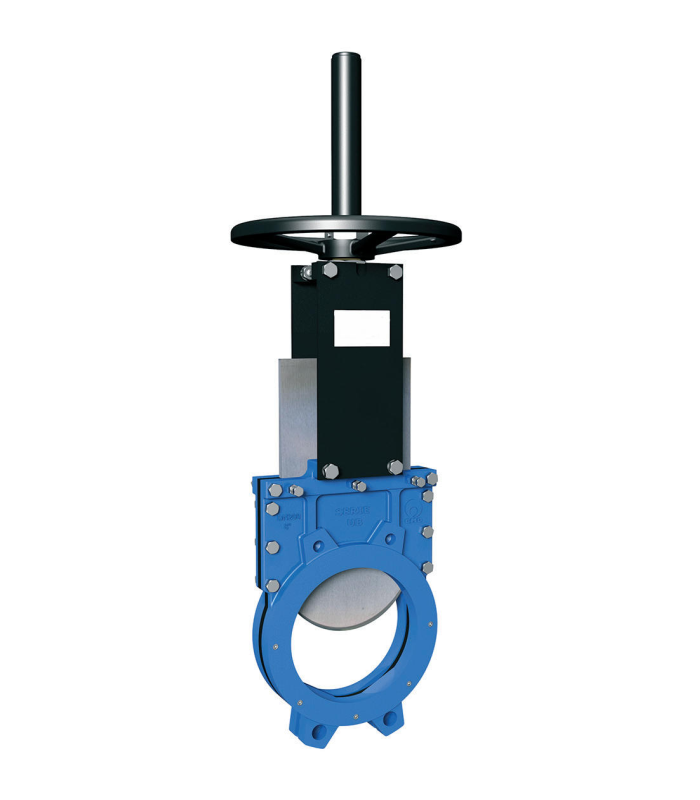

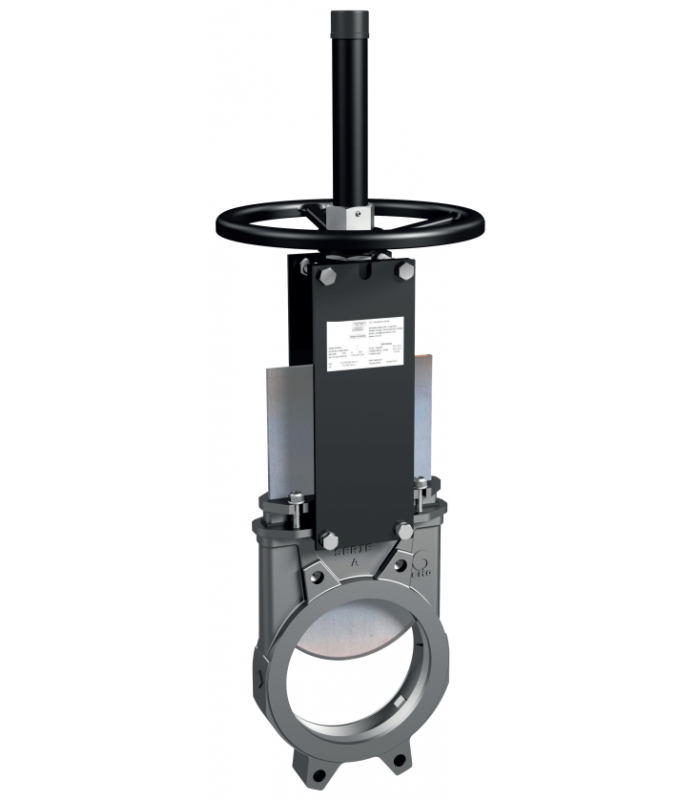

VÁLVULA DE GUILLOTINA MANUAL UNIDIRECCIONAL TIPO WAFER

La válvula de guillotina manual unidireccional tipo wafer, también conocida como tajadera o de compuerta, es apropiada para líquidos que contengan un máximo del 5% de sólidos en suspensión. Si se utiliza para la descarga por gravedad de sólidos secos, se recomienda su instalación con la flecha del cuerpo apuntando a la dirección contraria del fluido.

Aplicaciones: industria papelera, minería, tratamiento de aguas residuales, plantas químicas, industria alimenticia, bombeos, descarga de silos, etc.

Ficha técnica:

• Proporciona grandes caudales con pequeñas pérdidas de carga.
• Cuerpo de fundición con una sola pieza con deslizaderas para soportar la tajadera y cuñas de cierre.
• Múltiples materiales de cierre y empaquetadura disponibles.
• Bridas según EN 1092-1 PN10.
• Cuerpo: fabricado en acero nodular GJS-500-7 y acero inoxidable CF8M
• Tajadera: fabricada en acero inoxidable AISI 304 en válvulas con cuerpo de acero y acero inoxidable AISI 316 en válvulas con cuerpo CF8M. Otros materiales pueden suministrarse bajo consulta.
• Empaquetadura: fabricación estándar en sintético + PTFE.
• Junta: fabricación estándar en EPDM. Bajo pedido se puede suministrar nitrilo, FPM, viton, silicona o PTFE.
• Asiento 1- cierre metal/metal: no incluye ningún tipo de junta de estanqueidad y la fuga estimada es de 1.5% del caudal en tubería
• Asiento 2- cierre metal/goma estándar: incluye una junta de estanqueidad sujeta al cuerpo interiormente mediante un anillo de sujeción fabricado en AISI-316
• Presión de trabajo 3-10 bar
