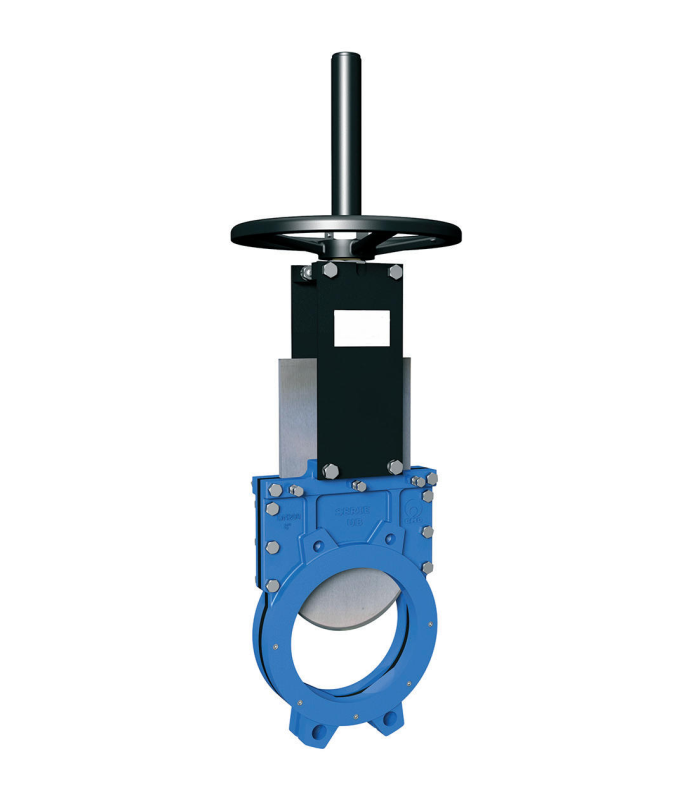

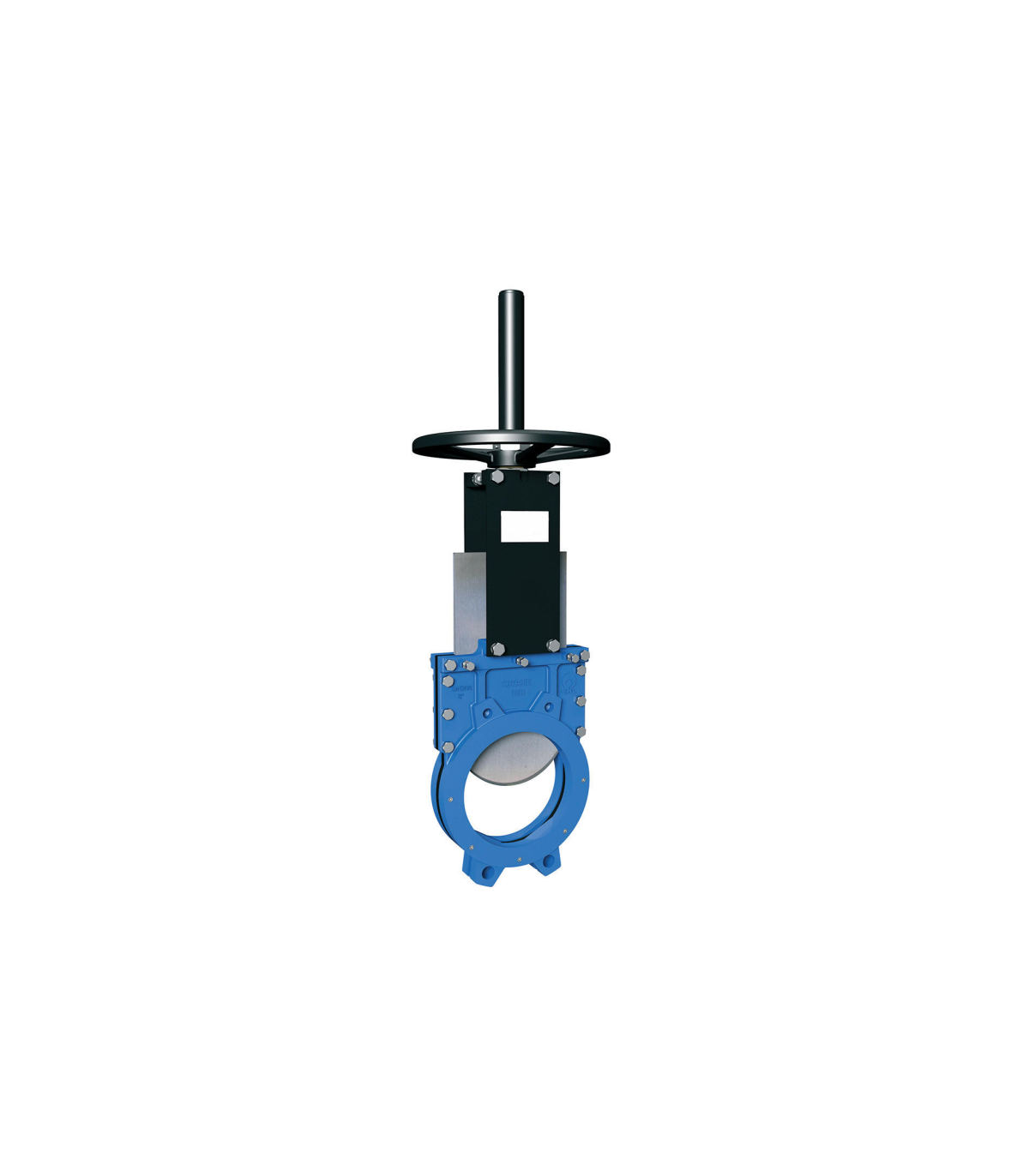

VÁLVULA DE GAVETA MANUAL DE VIAS ÚNICAS TIPO WAFER

A válvula guilhotina manual unidirecional tipo wafer, também conhecida como comporta ou comporta de eclusa, é adequada para líquidos com até 5% de sólidos em suspensão. Se utilizada para descarga por gravidade de sólidos secos, recomenda-se instalá-la com a seta no corpo apontando para o lado oposto ao do fluxo.

Aplicações: indústria de papel, mineração, tratamento de águas residuais, plantas químicas, indústria alimentícia, bombeamento, descarga de silos, etc.

Ficha técnica:

• Ele fornece altas vazões com baixas perdas de pressão.
• Corpo fundido em uma única peça com corrediças para apoiar o portão e cunhas de fechamento.
• Vários materiais de fechamento e junta disponíveis.
• Flanges conforme EN 1092-1 PN10.

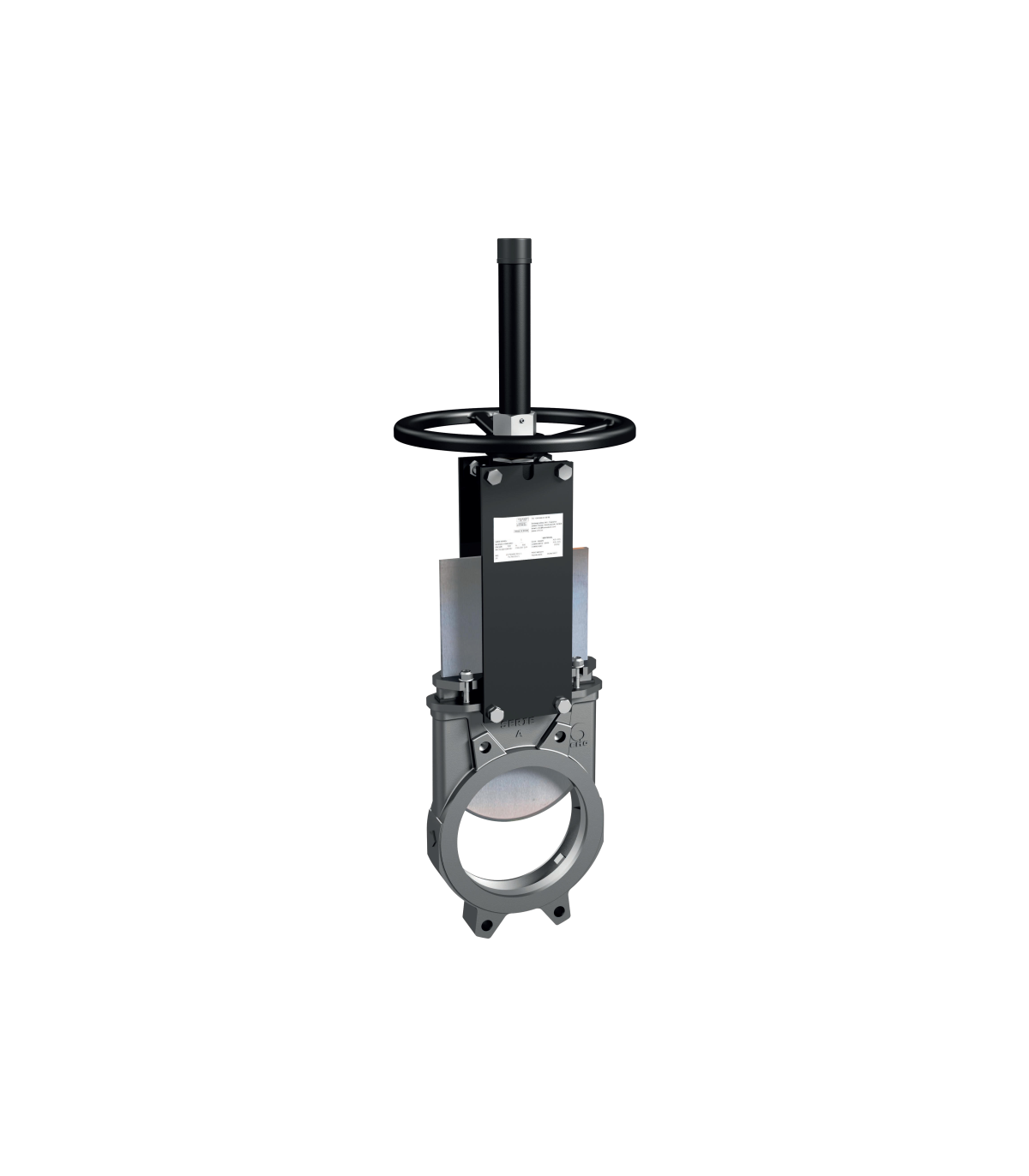

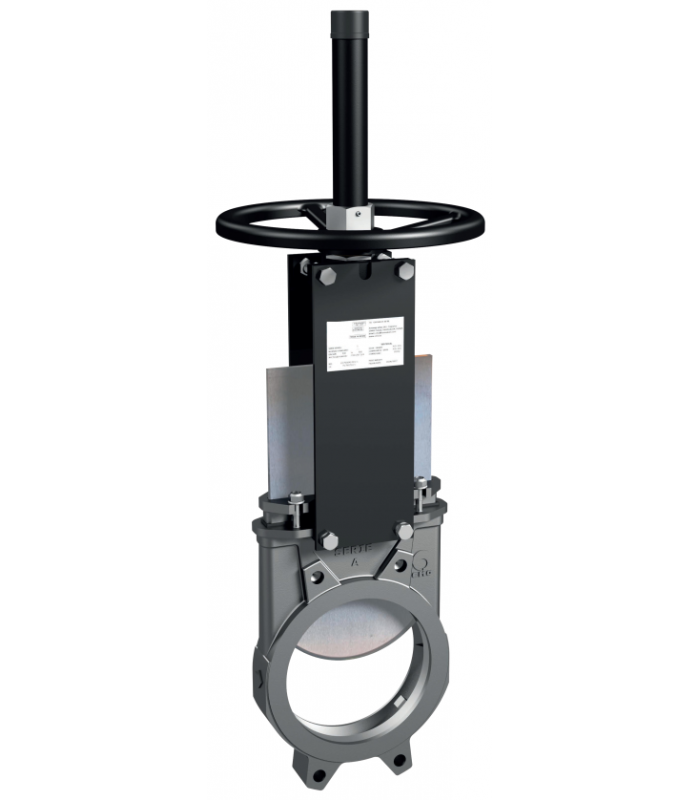

• Corpo: Fabricado em aço nodular GJS-500-7 e aço inoxidável CF8M
• Gaveta: Fabricada em aço inoxidável AISI 304 para válvulas com corpos de aço e aço inoxidável AISI 316 para válvulas com corpos CF8M. Outros materiais podem ser fornecidos mediante solicitação.
• Embalagem: fabricação padrão sintética + PTFE.
• Junta: EPDM padrão. Nitrila, FPM, Viton, silicone ou PTFE podem ser fornecidos mediante solicitação.
• Assento 1 - vedação metálica/metálica: não inclui nenhum tipo de junta de vedação e o vazamento estimado é de 1,5% da vazão na tubulação.
• Assento 2 - fechamento padrão metal/borracha: inclui uma junta de vedação fixada ao corpo internamente por um anel de fixação feito de AISI-316
• Pressão de trabalho 3-10 bar
