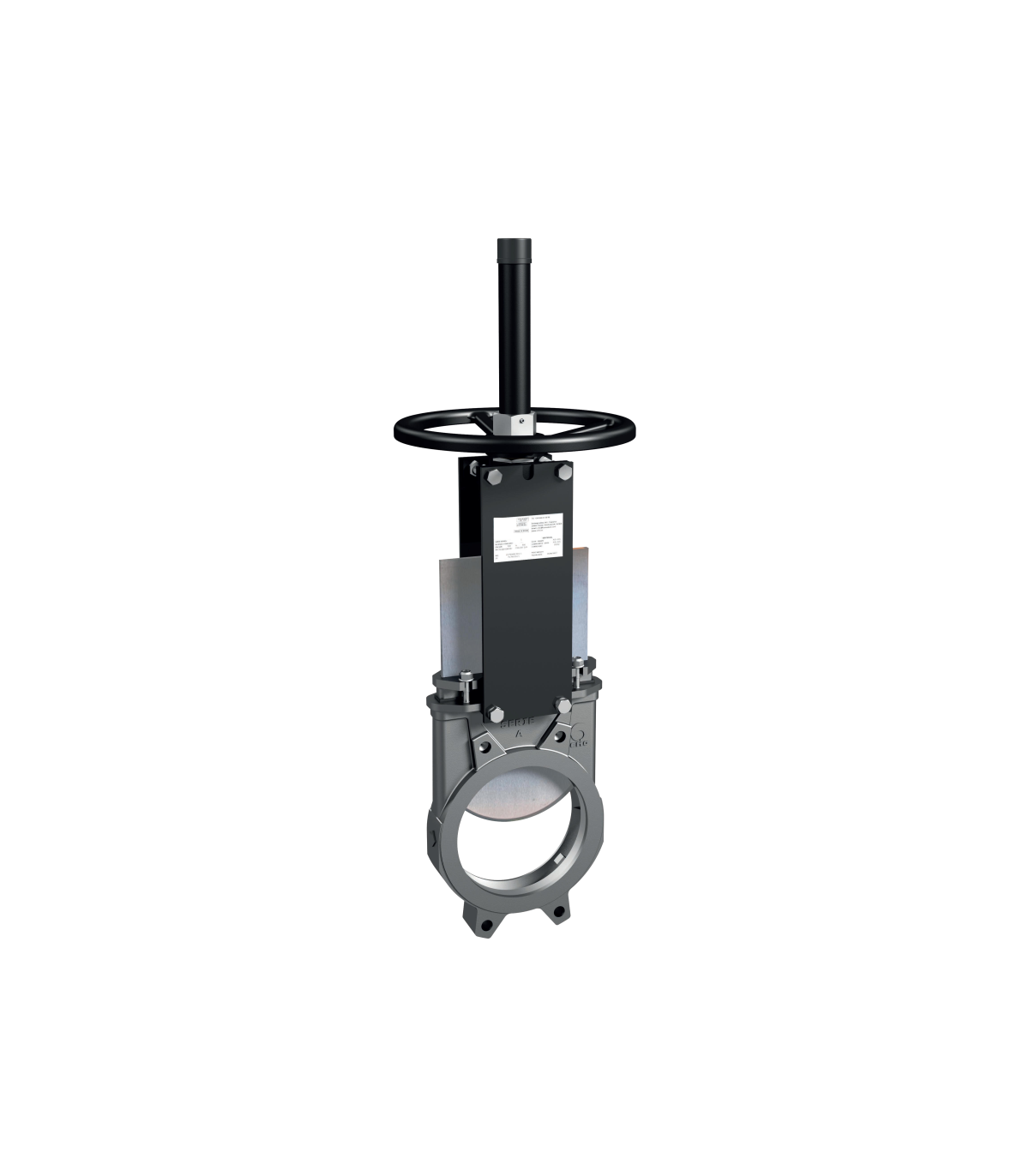

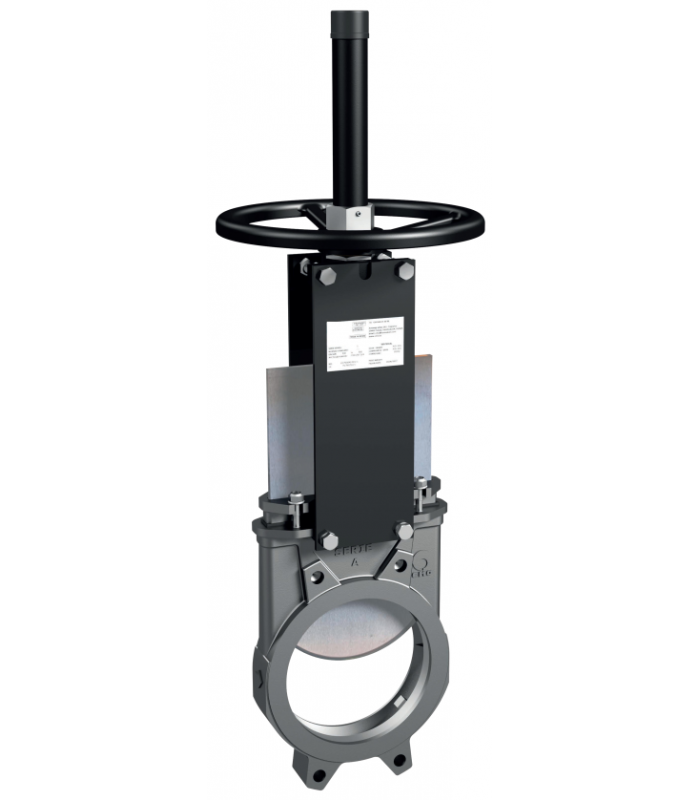

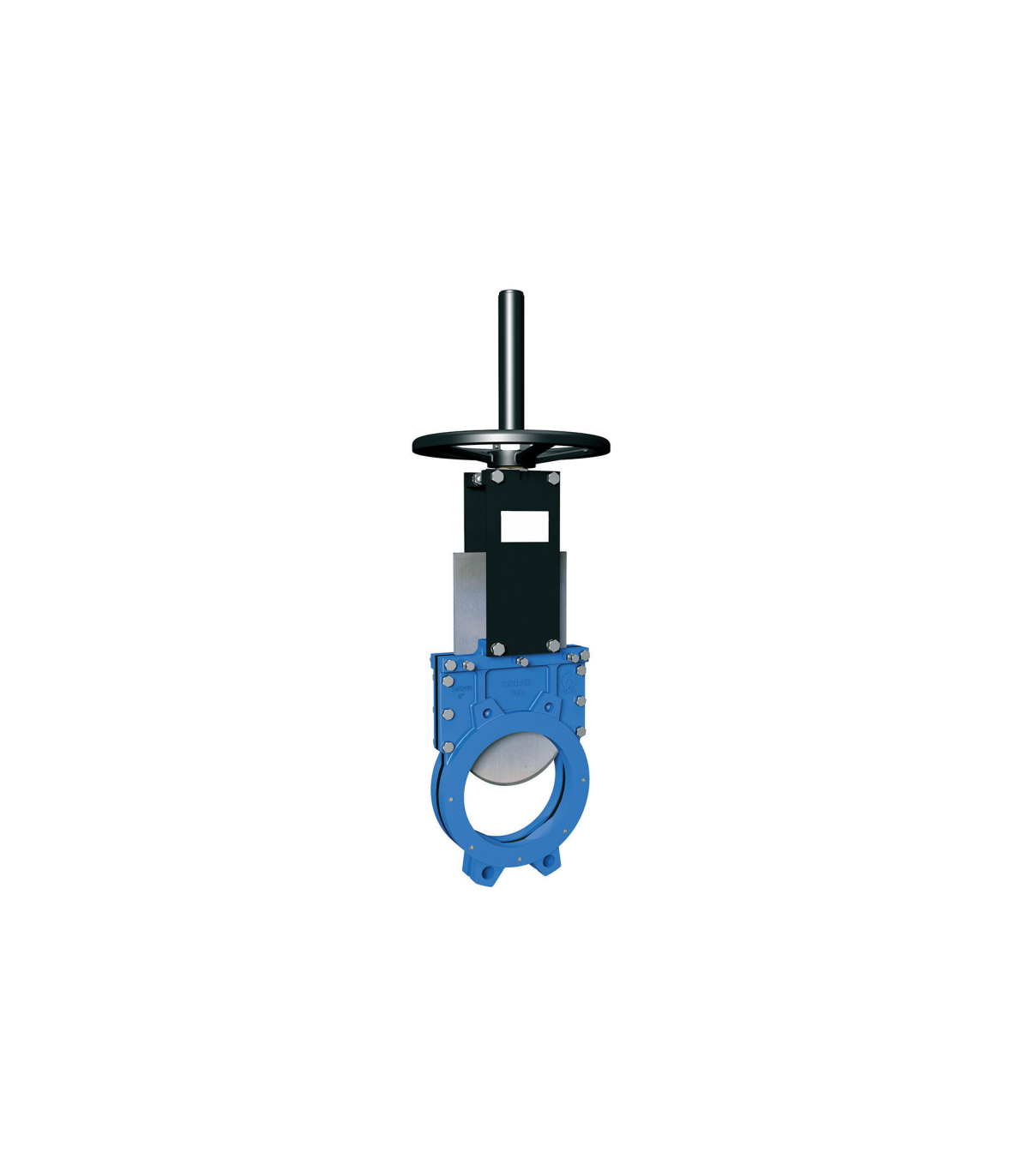

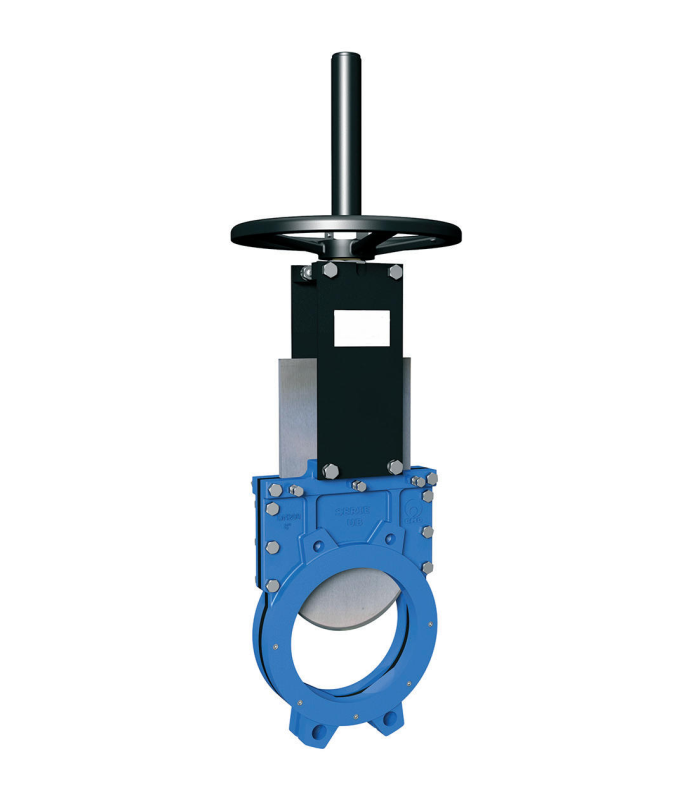

Manuelles Einweg-Messerschieberventil vom Typ Wafer

Der manuelle Einweg-Plattenschieber in Wafer-Bauweise, auch Schieber oder Schleusenschieber genannt, eignet sich für Flüssigkeiten mit maximal 5 % Schwebstoffen. Bei der Schwerkraftentladung trockener Feststoffe empfiehlt sich die Montage mit dem Pfeil auf dem Gehäuse entgegen der Fließrichtung.

Anwendungen: Papierindustrie, Bergbau, Abwasserbehandlung, Chemieanlagen, Lebensmittelindustrie, Pumpen, Silotentladung usw.

Technisches Datenblatt:

• Es bietet hohe Durchflussraten bei geringen Druckverlusten.
• Einteiliger Gusskörper mit Gleitschienen zur Aufnahme des Tores und Schließkeilen.
• Mehrere Verschluss- und Dichtungsmaterialien verfügbar.
• Flansche nach EN 1092-1 PN10.
• Körper: Hergestellt aus GJS-500-7 Sphärostahl und CF8M Edelstahl
• Schieber: Aus Edelstahl AISI 304 für Ventile mit Stahlgehäuse und aus Edelstahl AISI 316 für Ventile mit CF8M-Gehäuse. Andere Materialien sind auf Anfrage erhältlich.
• Verpackung: Standard-Synthetik + PTFE-Herstellung.
• Dichtung: Standard EPDM. Nitril, FPM, Viton, Silikon oder PTFE sind auf Anfrage lieferbar.
• Sitz 1 – Metall/Metall-Dichtung: Enthält keinerlei Dichtungsart und die geschätzte Leckage beträgt 1,5 % der Durchflussrate im Rohr.
• Sitz 2 - Standardverschluss aus Metall/Gummi: Enthält eine Dichtung, die innen durch einen Klemmring aus AISI-316 am Körper befestigt ist
• Arbeitsdruck 3-10 bar
