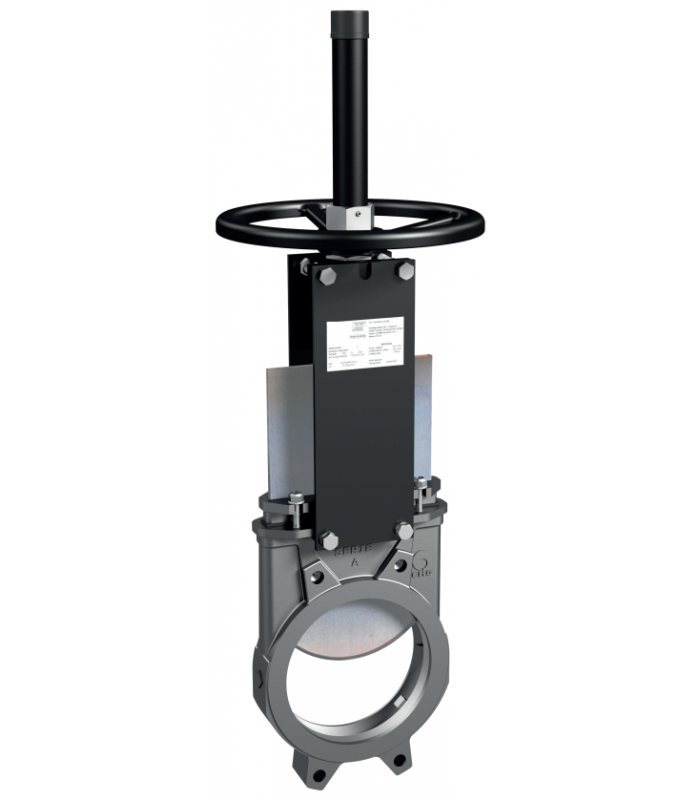

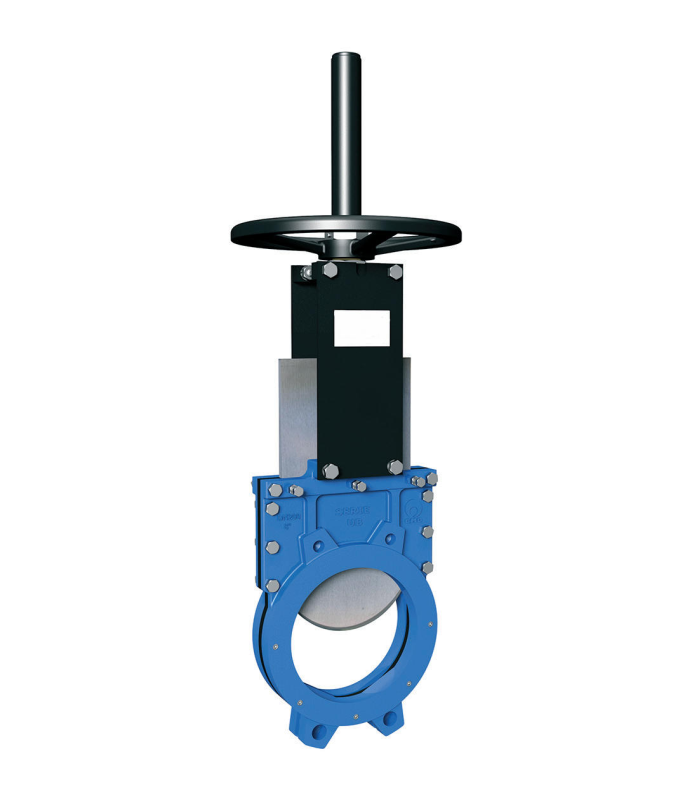

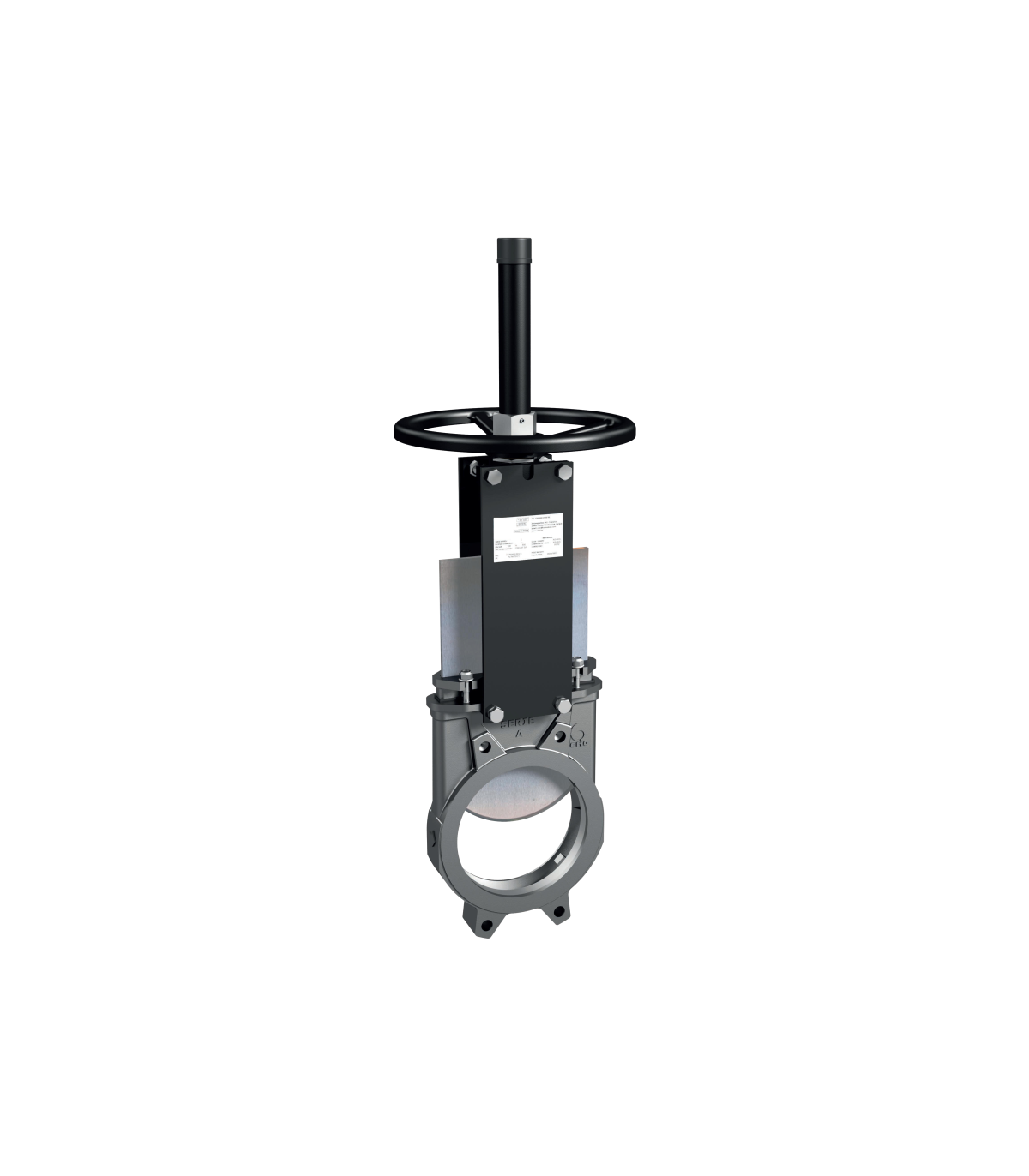

VALVOLA A SARACINESCA MANUALE UNIDIREZIONALE TIPO WAFER

La valvola a saracinesca manuale unidirezionale a ghigliottina di tipo wafer, nota anche come saracinesca o paratoia, è adatta per liquidi contenenti un massimo del 5% di solidi sospesi. Se utilizzata per lo scarico a gravità di solidi secchi, si consiglia di installarla con la freccia sul corpo rivolta in direzione opposta a quella del flusso.

Applicazioni: industria cartaria, estrazione mineraria, trattamento delle acque reflue, impianti chimici, industria alimentare, pompaggio, scarico silos, ecc.

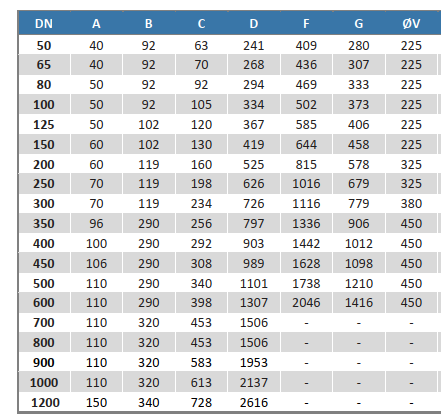

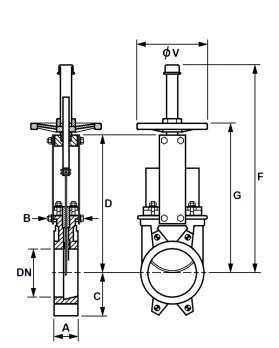

Scheda tecnica:

• Garantisce portate elevate con basse perdite di pressione.
• Corpo fuso in un unico pezzo con guide per sostenere il cancello e cunei di chiusura.
• Disponibili vari materiali di chiusura e guarnizione.
• Flange secondo EN 1092-1 PN10.
• Corpo: realizzato in acciaio nodulare GJS-500-7 e acciaio inossidabile CF8M
• Saracinesca: realizzata in acciaio inox AISI 304 per le valvole con corpo in acciaio e in acciaio inox AISI 316 per le valvole con corpo in CF8M. Altri materiali possono essere forniti su richiesta.
• Imballaggio: sintetico standard + produzione PTFE.
• Guarnizione: EPDM standard. Su richiesta, sono disponibili guarnizioni in nitrile, FPM, Viton, silicone o PTFE.
• Sede 1 - tenuta metallo/metallo: non prevede alcun tipo di guarnizione di tenuta e la perdita stimata è pari all'1,5% della portata nel tubo.
• Sede 2 - chiusura standard metallo/gomma: comprende una guarnizione di tenuta fissata al corpo internamente tramite un anello di serraggio in AISI-316
• Pressione di esercizio 3-10 bar
