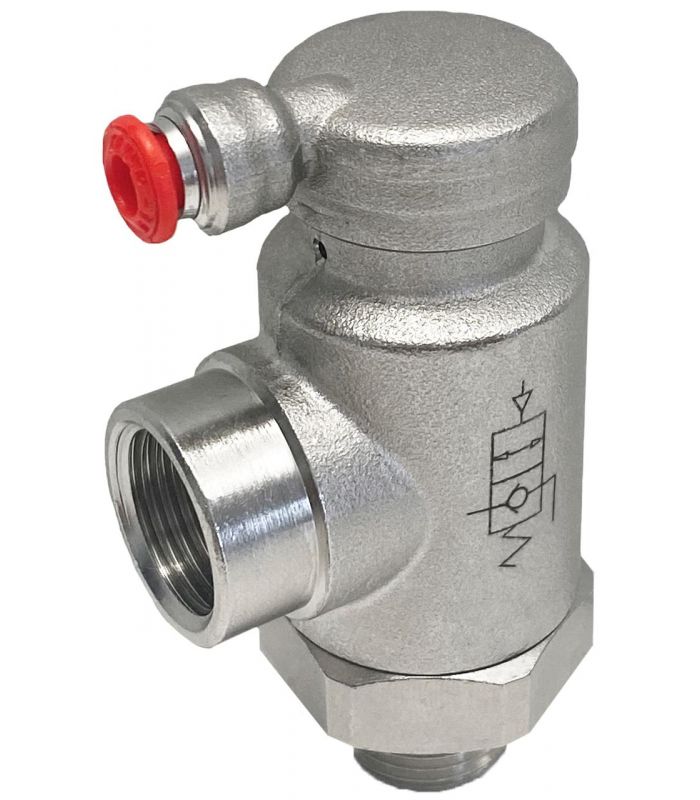

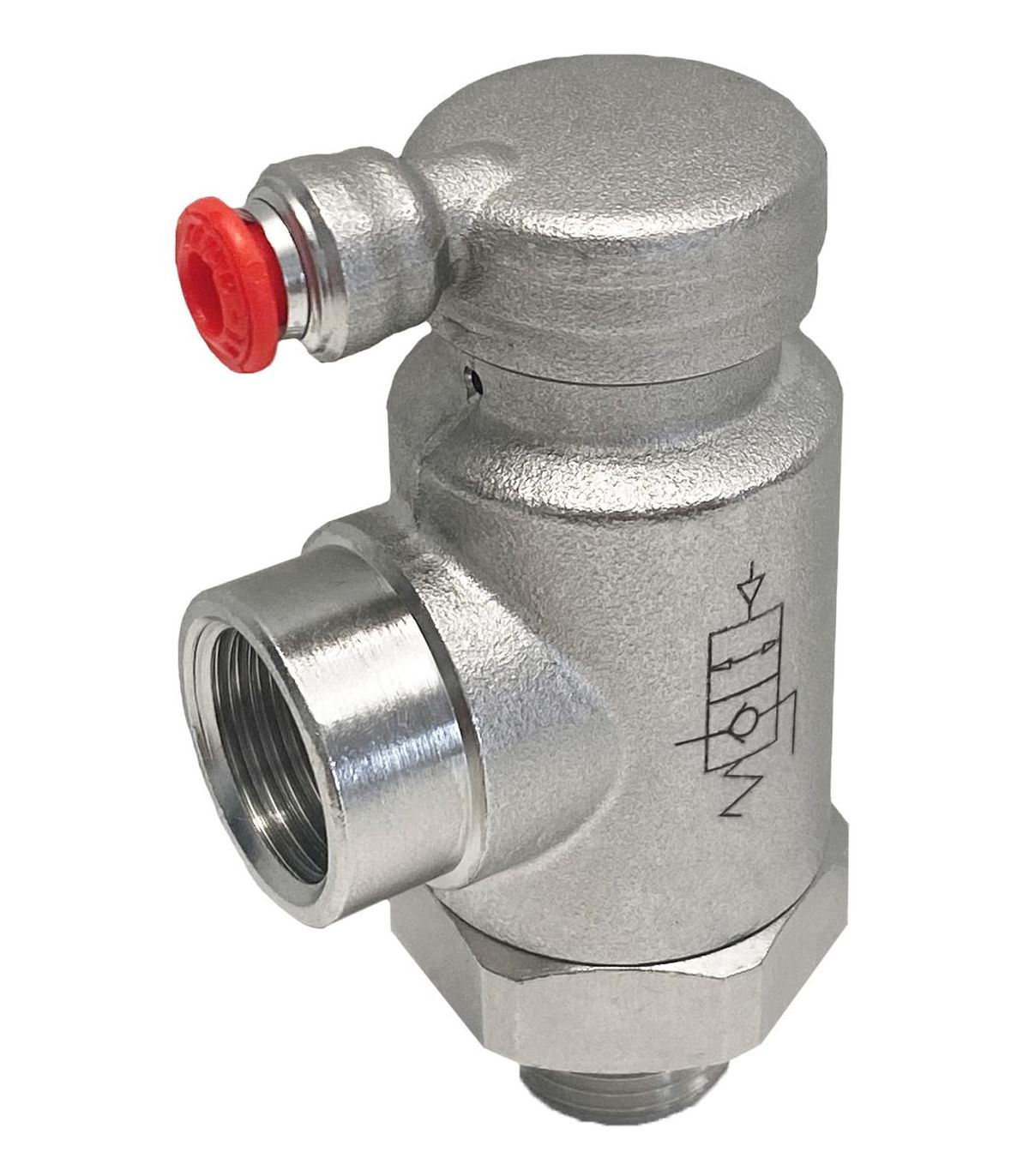

VANNE DE VERROUILLAGE UNIdirectionnelle

Vanne de verrouillage unidirectionnelle

Les vannes de sectionnement sont des dispositifs à pilotage pneumatique permettant de contrôler le mouvement d'un cylindre.
Montés directement à l'entrée et à la sortie du vérin, ils permettent de bloquer la course du vérin en cas de chute de pression au pilotage.
Ils sont utilisés comme systèmes de sécurité. En cas d'arrêt d'urgence, de rupture d'un tube ou de manque d'air, ils bloquent les dispositifs en mouvement dans le cylindre, évitant ainsi des dommages ou des risques pour les opérateurs.
Il peut être utilisé pour arrêter un vérin dans n'importe quelle position intermédiaire si nécessaire.

Fiche technique :

• Débit nominal (6 bar)-1/8 = 750 Nl/min

1/4 = 1420 Nl/min

• Fluides : Air filtré lubrifié ou non
• Température minimale : -20 °C
• Température maximale : +80 °C
• Pression minimale : 0,3 bar
• Pression maximale : 10 bars (1 MPa)
• Tube de pilotage Ø4 ou M-5
