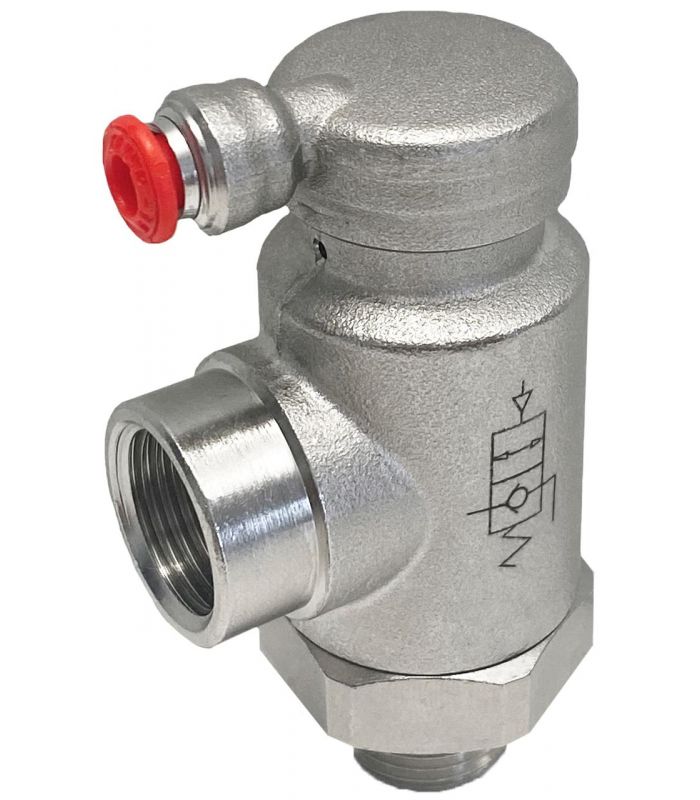

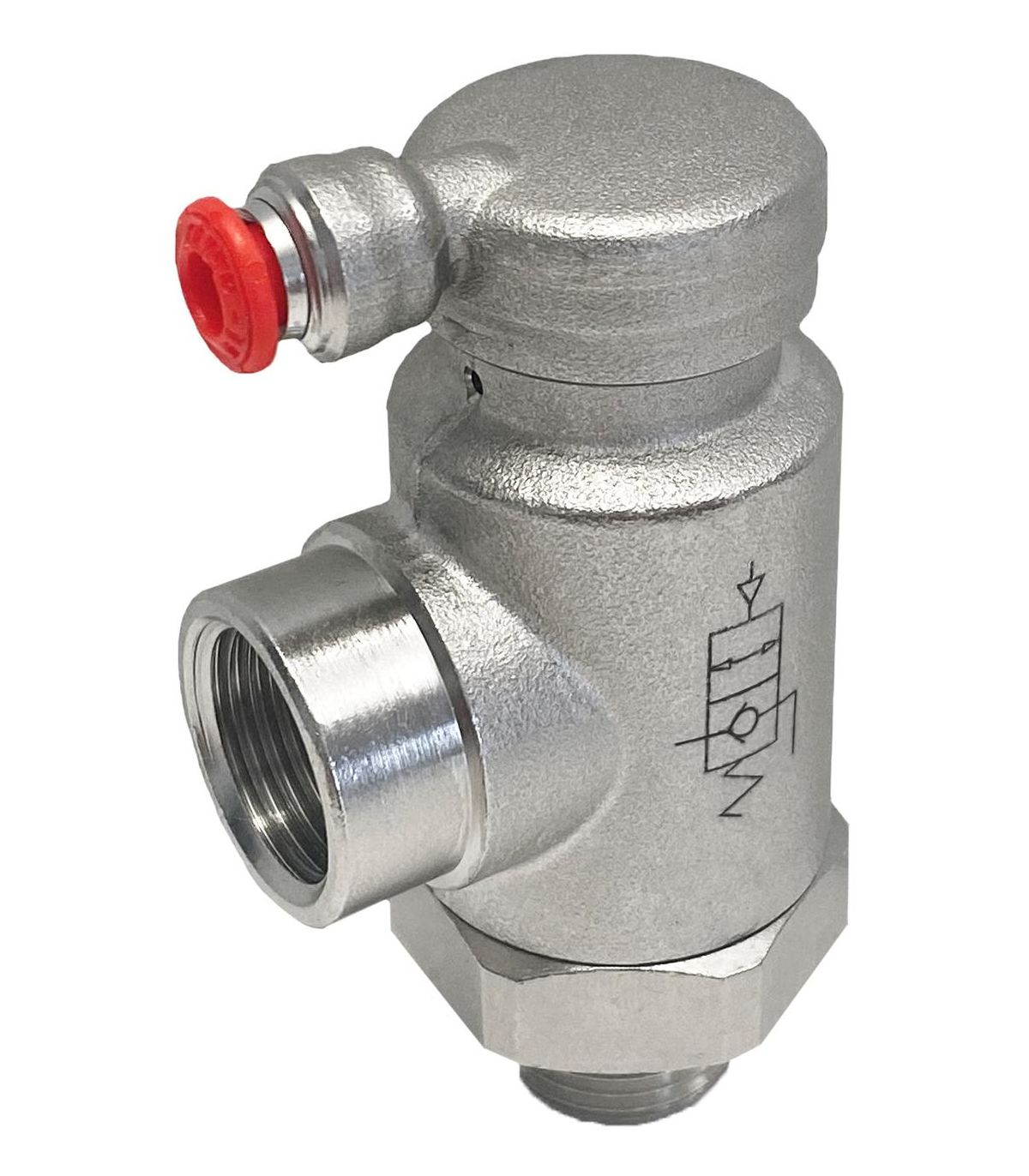

EINWEG-VERRIEGELUNGSVENTIL

Einweg-Absperrventil

Blockventile sind pneumatisch gesteuerte Geräte zur Steuerung der Bewegung eines Zylinders.
Sie werden direkt am Ein- und Auslass des Zylinders montiert und ermöglichen die Blockierung des Zylinderhubs bei einem Druckabfall in der Vorsteuerung.
Sie werden als Sicherheitssysteme eingesetzt. Im Falle eines Notstopps, eines Rohrbruchs oder eines Luftmangels blockieren sie die Bewegung der Geräte durch den Zylinder und verhindern so Schäden an ihnen oder Risiken für das Bedienpersonal.
Damit kann ein Zylinder bei Bedarf in jeder beliebigen Zwischenposition angehalten werden.

Technisches Datenblatt:

• Nenndurchfluss (6 bar)-1/8 = 750 Nl/min

1/4 = 1420 Nl/min

• Flüssigkeiten: Geölte oder ungeölte gefilterte Luft
• Mindesttemperatur: -20 °C
• Maximale Temperatur: +80 °C
• Mindestdruck: 0,3 bar
• Maximaler Druck: 10 bar (1 MPa)
• Führungsrohr Ø4 oder M-5
