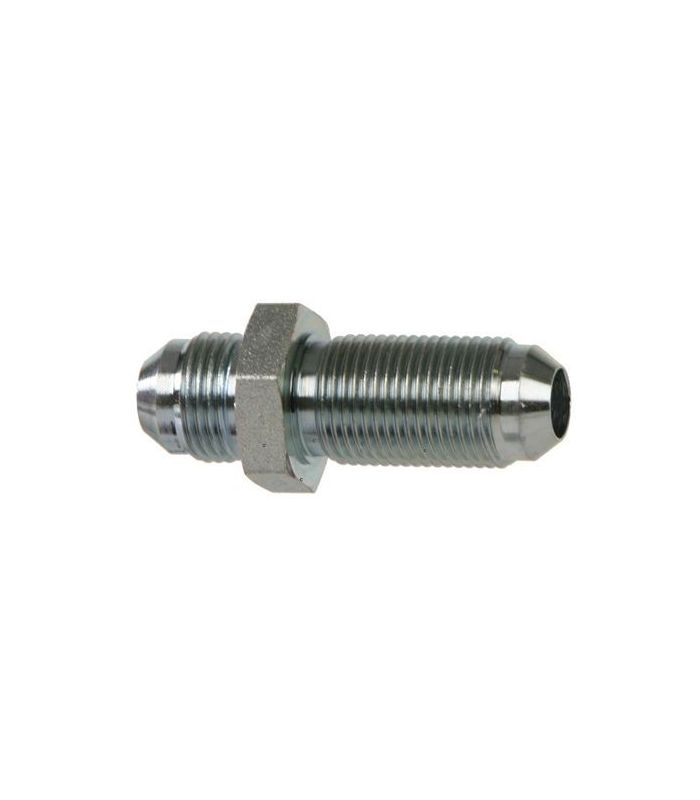

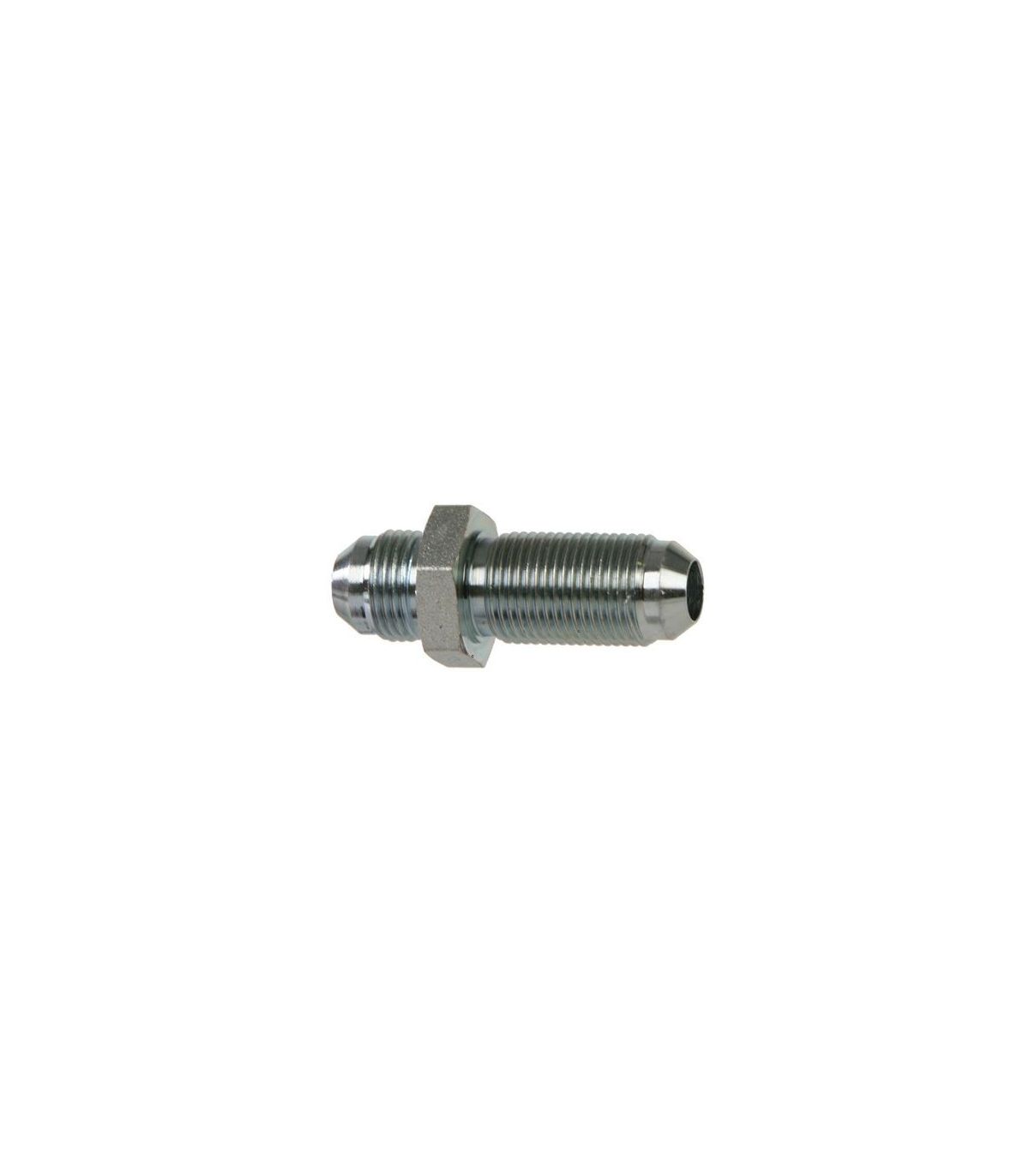

Raccord de cloison droit JIC
Le raccord traversant droit JIC est un raccord hydraulique conçu pour traverser les murs, les panneaux ou les réservoirs, permettant le raccordement de conduites hydrauliques via un filetage JIC. Sa conception droite favorise l'écoulement aligné du fluide, garantissant une connexion étanche, sécurisée et résistante aux hautes pressions.
Applications : Installations hydrauliques industrielles, machines, réservoirs, collecteurs et panneaux hydrauliques, circuits d'huile hydraulique et fluides sous pression.
Caractéristiques principales :
Fourni sans noix
Le raccord traversant droit JIC est un raccord hydraulique permettant de connecter des conduites JIC à travers des murs ou des panneaux , en préservant l'alignement rectiligne des tuyaux et en garantissant une étanchéité parfaite et une grande résistance mécanique . C'est un composant essentiel des systèmes hydrauliques haute pression nécessitant un passage sécurisé entre deux espaces.
Spécifications techniques d'un raccord de cloison droit JIC :
| Code | À | B | C | H1 | H2 | ØR1 |
| 45060001 | 52,6 | 14 | 31.3 | 17 | 17 | 7/16 |
| 45060002 | 52,6 | 14 | 31.3 | 19 | 19 | 1/2 |
| 45060003 | 55,4 | 14.1 | 33,3 | 22 | 22 | 16/09 |
| 45060004 | 62 | 16.7 | 37.4 | 24 | 24 | 3/4 |
| 45060005 | 69,6 | 19.3 | 40,9 | 30 | 30 | 7/8 |
| 45060006 | 78,5 | 21.9 | 45.2 | 36 | 36 | 1-1/16 |
| 45060007 | 79,8 | 23.1 | 45.2 | 41 | 41 | 1-5/16 |
| 45060008 | 84.1 | 24.3 | 46,5 | 50 | 50 | 1-5/8 |
