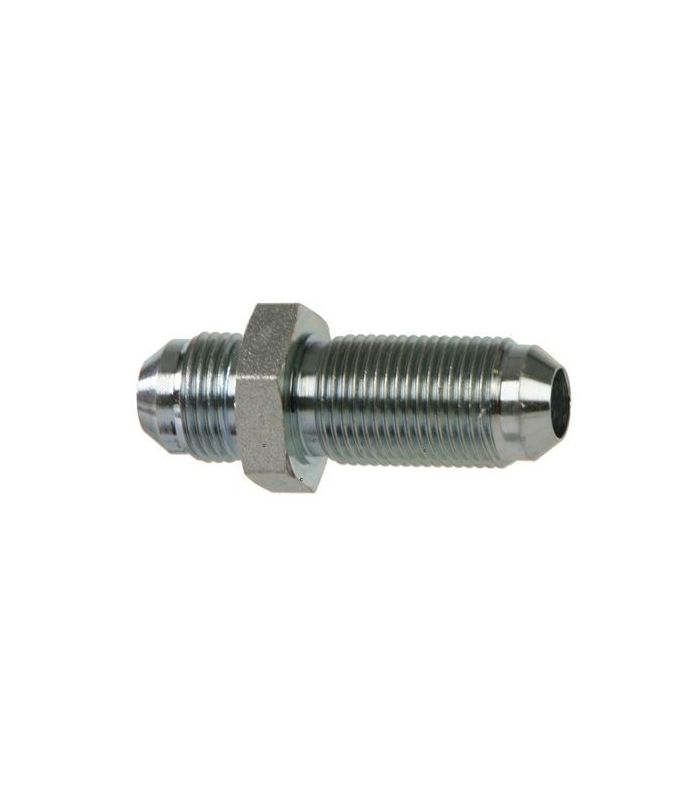

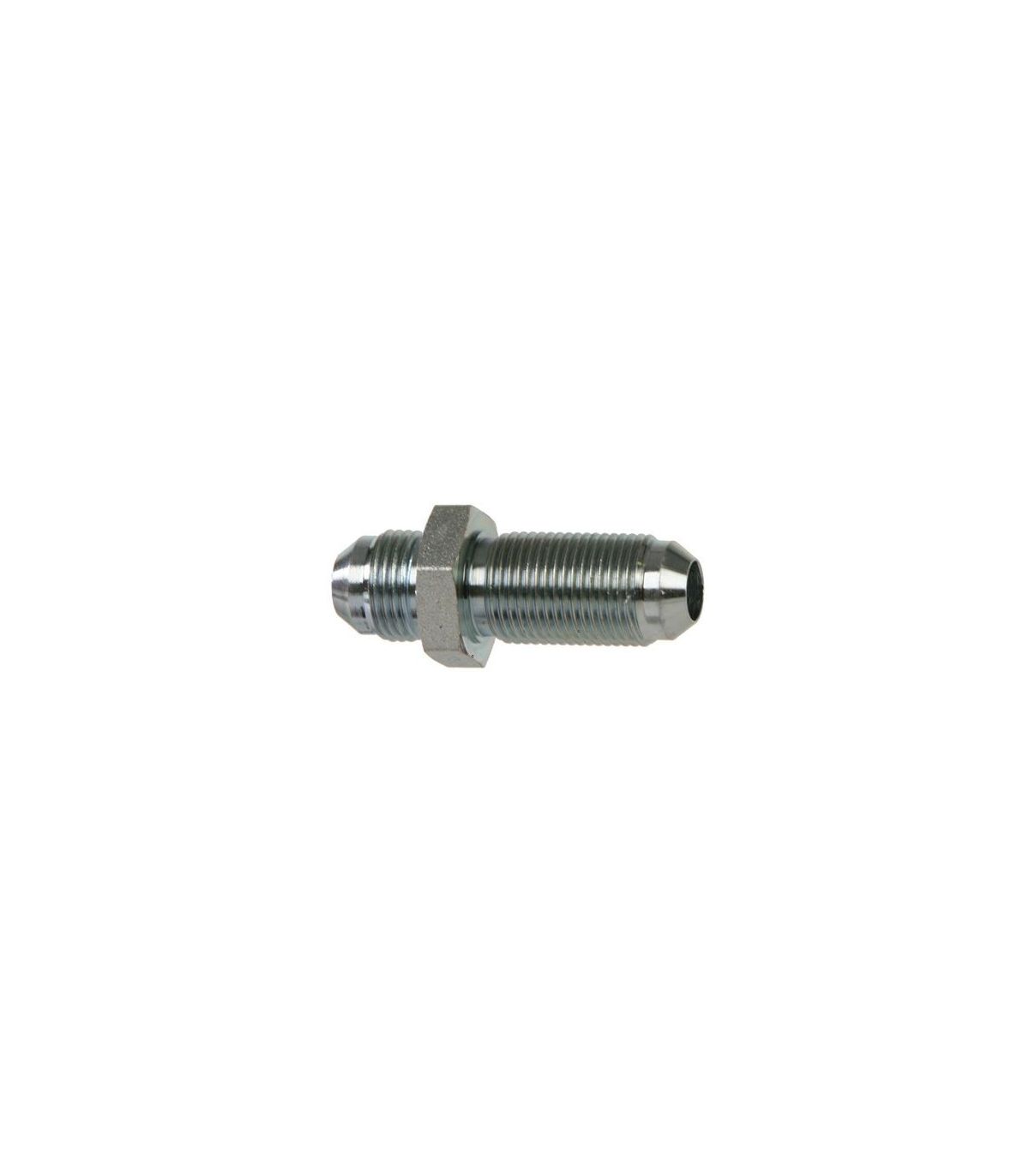

Conexão de antepara reta JIC
A conexão de anteparo reta JIC é uma conexão hidráulica passante projetada para atravessar paredes, painéis ou tanques, permitindo a conexão de linhas hidráulicas por meio de uma rosca JIC. Seu design reto facilita o fluxo alinhado do fluido, garantindo uma conexão segura, à prova de vazamentos e resistente a alta pressão.
Aplicações: Instalações hidráulicas industriais, máquinas, tanques, coletores e painéis hidráulicos, circuitos de óleo hidráulico e fluidos pressurizados.
Principais características :
Fornecido sem porca
A conexão de anteparo reta JIC é uma conexão hidráulica que permite a passagem de tubulações JIC através de paredes ou painéis , mantendo o alinhamento reto dos tubos e garantindo uma vedação estanque e resistência mecânica . É um componente essencial em sistemas hidráulicos de alta pressão onde é necessária uma passagem segura entre dois espaços.
Especificações técnicas de uma conexão de antepara reta JIC:
| Código | PARA | B | C | H1 | H2 | ØR1 |
| 45060001 | 52,6 | 14 | 31,3 | 17 | 17 | 7/16 |
| 45060002 | 52,6 | 14 | 31,3 | 19 | 19 | 1/2 |
| 45060003 | 55,4 | 14.1 | 33,3 | 22 | 22 | 9/16 |
| 45060004 | 62 | 16,7 | 37,4 | 24 | 24 | 3/4 |
| 45060005 | 69,6 | 19.3 | 40,9 | 30 | 30 | 7/8 |
| 45060006 | 78,5 | 21,9 | 45,2 | 36 | 36 | 1-1/16 |
| 45060007 | 79,8 | 23.1 | 45,2 | 41 | 41 | 1-5/16 |
| 45060008 | 84,1 | 24,3 | 46,5 | 50 | 50 | 1-5/8 |
